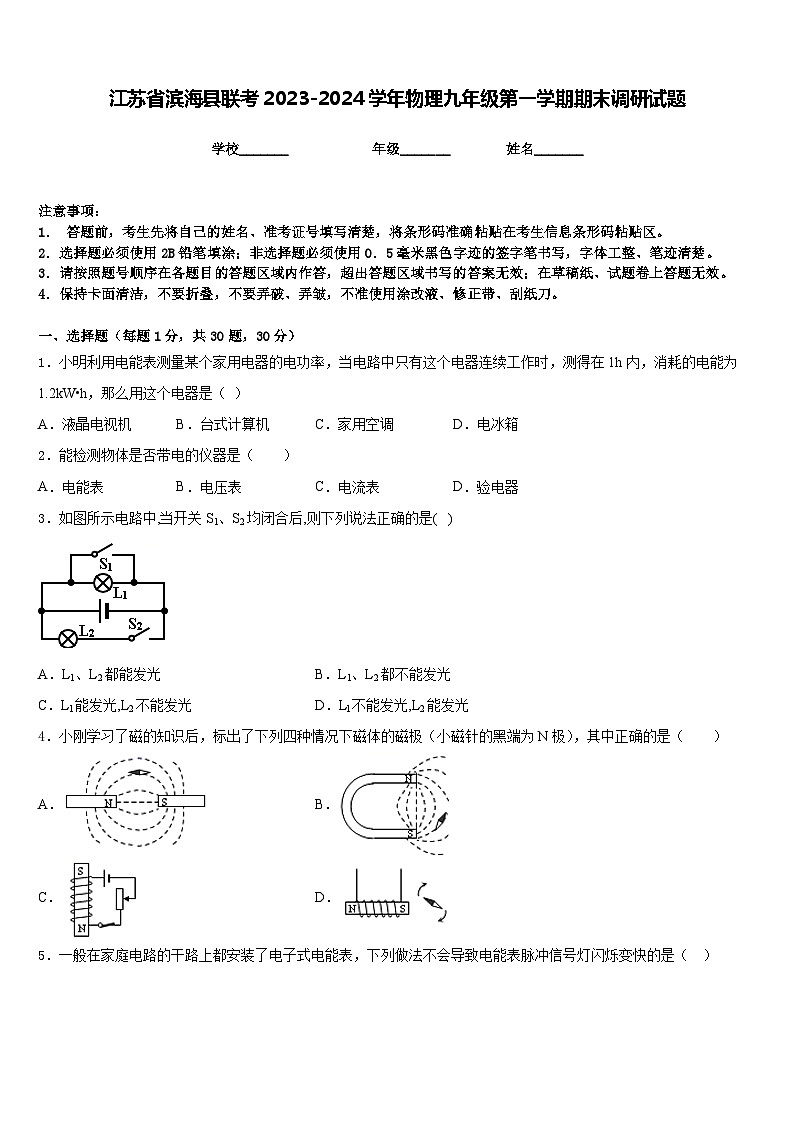

江苏省滨海县联考2023-2024学年物理九年级第一学期期末调研试题含答案

这是一份江苏省滨海县联考2023-2024学年物理九年级第一学期期末调研试题含答案，共9页。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．小明利用电能表测量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在1h内，消耗的电能为1.2kW•h，那么用这个电器是（ ）
A．液晶电视机B．台式计算机C．家用空调D．电冰箱
2．能检测物体是否带电的仪器是（ ）
A．电能表B．电压表C．电流表D．验电器
3．如图所示电路中,当开关S1、S2均闭合后,则下列说法正确的是( )
A．L1、L2都能发光B．L1、L2都不能发光
C．Ll能发光,L2不能发光D．Ll不能发光,L2能发光
4．小刚学习了磁的知识后，标出了下列四种情况下磁体的磁极（小磁针的黑端为N极），其中正确的是（ ）
A．B．
C．D．

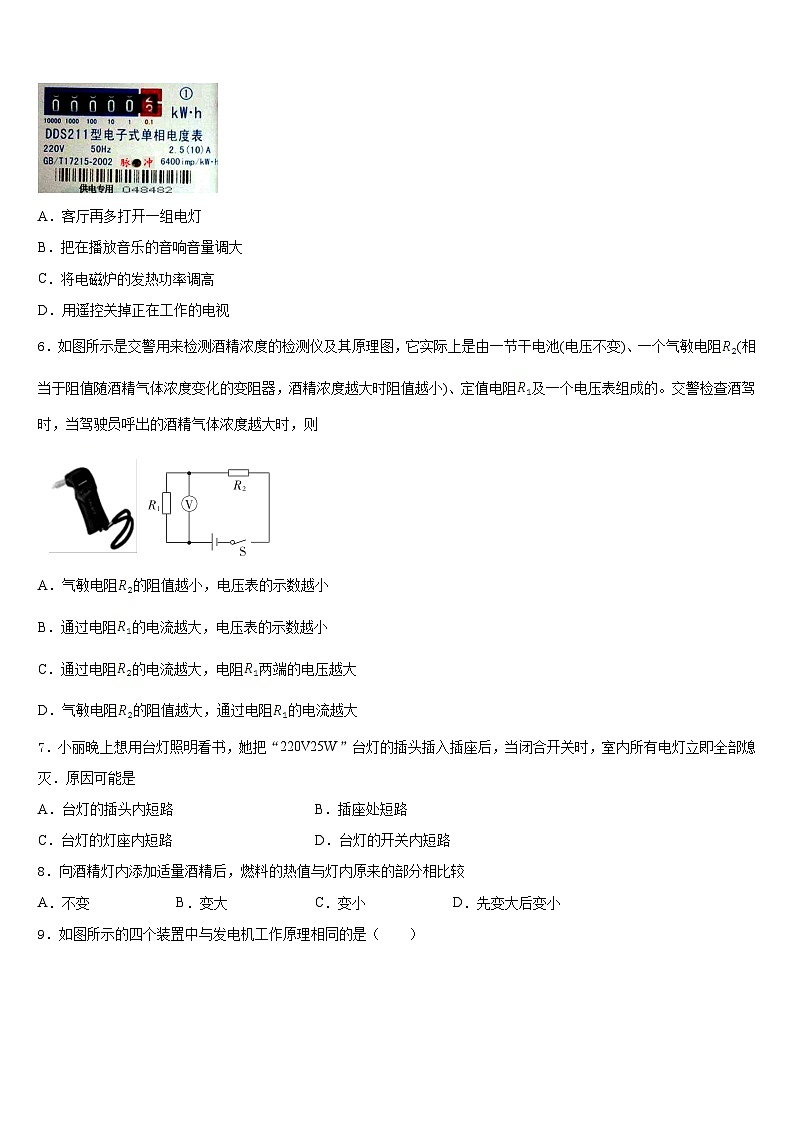

5．一般在家庭电路的干路上都安装了电子式电能表，下列做法不会导致电能表脉冲信号灯闪烁变快的是（ ）
A．客厅再多打开一组电灯
B．把在播放音乐的音响音量调大
C．将电磁炉的发热功率调高
D．用遥控关掉正在工作的电视
6．如图所示是交警用来检测酒精浓度的检测仪及其原理图，它实际上是由一节干电池(电压不变)、一个气敏电阻(相当于阻值随酒精气体浓度变化的变阻器，酒精浓度越大时阻值越小)、定值电阻及一个电压表组成的。交警检查酒驾时，当驾驶员呼出的酒精气体浓度越大时，则
A．气敏电阻的阻值越小，电压表的示数越小
B．通过电阻的电流越大，电压表的示数越小
C．通过电阻的电流越大，电阻两端的电压越大
D．气敏电阻的阻值越大，通过电阻的电流越大
7．小丽晚上想用台灯照明看书，她把“220V25W”台灯的插头插入插座后，当闭合开关时，室内所有电灯立即全部熄灭．原因可能是
A．台灯的插头内短路B．插座处短路
C．台灯的灯座内短路D．台灯的开关内短路
8．向酒精灯内添加适量酒精后，燃料的热值与灯内原来的部分相比较
A．不变B．变大C．变小D．先变大后变小

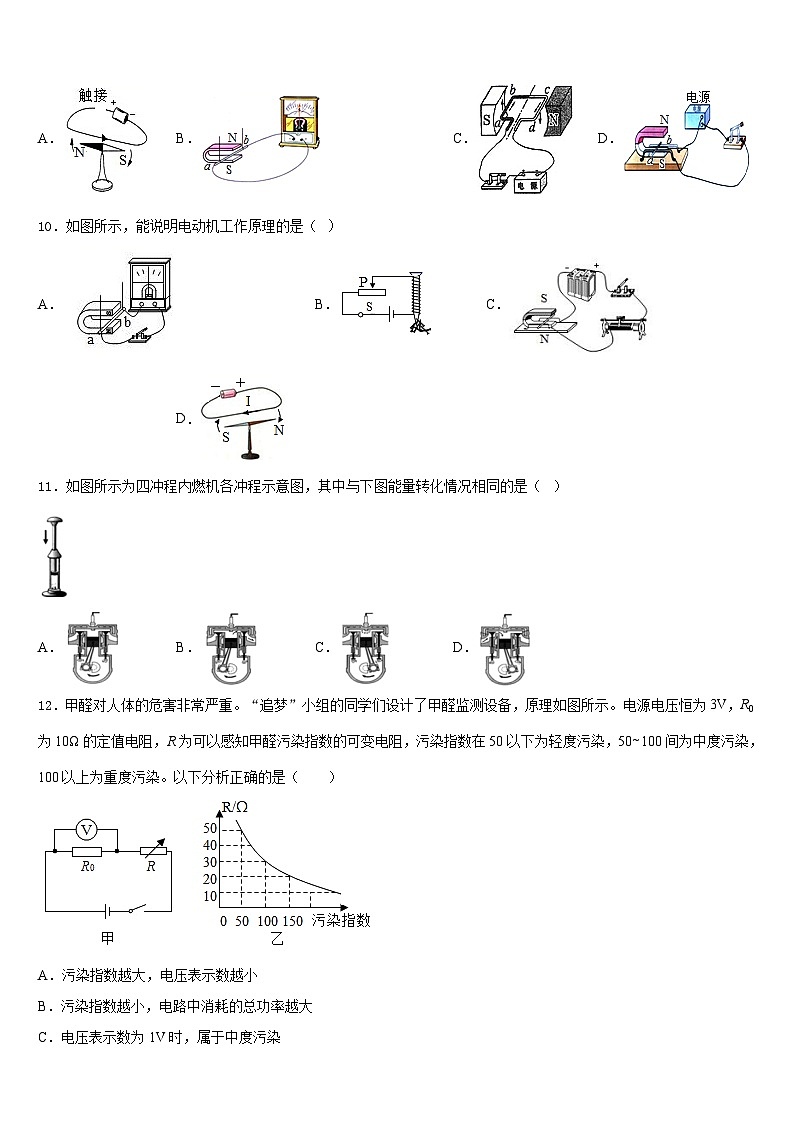

9．如图所示的四个装置中与发电机工作原理相同的是（ ）
A．B．C．D．
10．如图所示，能说明电动机工作原理的是（ ）
A． B． C． D．
11．如图所示为四冲程内燃机各冲程示意图，其中与下图能量转化情况相同的是（ ）
A．B．C．D．
12．甲醛对人体的危害非常严重。“追梦”小组的同学们设计了甲醛监测设备，原理如图所示。电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数在50以下为轻度污染，50~100间为中度污染，100以上为重度污染。以下分析正确的是（ ）
A．污染指数越大，电压表示数越小
B．污染指数越小，电路中消耗的总功率越大
C．电压表示数为1V时，属于中度污染
D．污染指数为50时，电压表示数为0.5V
二、填空题（每题5分，共4题，20分）
13．物业工作人员来王明家收电费，他观察到王明家电能表的情况如图所示，然后从记录本上查出上月电能表的示数是．若按计费，王明家本月应缴电费_____元；当王明家只有一盏电灯单独工作时，3min内转盘正好转过5圈，则该灯泡的功率为____W；若家中已有200W的电视机一台，700W的电饭锅一只，则王明家的电路上最多可接“220V 40W”的电灯_________盏．
14．超市里出售海鲜时，海鲜周围常要铺上一层碎冰块，这是因为冰块熔化时要_____（选填“吸”或“放”）热，对海鲜能起到保鲜作用。果农常用保鲜袋包水果，这样做的目的之一减少水果中水分的______________。
15．如图所示，判断通电螺线管的磁极，则通电螺线管的左端是__________极。
16．美国正在试验助推火箭无损回收技术：火箭将飞船推送至一定高度；箭船分离，火箭停止喷火、落向地面；接近地面时，火箭再次消耗燃料、向下喷火，并以2m/s的速度匀速下降。火箭匀速下降时，动能_____（变小/不变/变大），重力势能_____（变小/不变/变大）。火箭用氢气作燃料利用了氢气_____大。
三、实验题（共12分）
17．（4分）为了探究影响电热的因素，小伟设计了如图所示电路，烧瓶中盛有质量、初温均相等的煤油，R甲>R乙。
（1）为了在较短的时间内达到明显的实验效果，选用煤油而不用水，主要是由于_______________。
（2）通电一段时间后，比较两烧瓶中温度计的示数，是为了探究电热与____的关系。
（3）要利用此装置来探究电热与电流的关系，你还需要的操作是___________________________________________。
（4）将此装置改装后可测量煤油的比热容，如图所示．测量时，分别向两个相同的烧瓶中加入初温均为t0质量相等的水和煤油，通电一段时间后，分别读出温度计的示数为t水、t煤油，请写出煤油比热容的表达c煤油=___________(已知水的比热容为c水)。
18．（4分）如图，在测量额定电压为2.5V的小灯泡（电阻约为10Ω）功率的实验中，老师提供以下器材：电流表、电压表、开关、电压为6V的电源和滑动变阻器各一个，导线若干。
(1)何刚同学设计了如图甲所示的电路图。在连接电路过程中，开关要____，滑动变阻器的阻值调到____，理由是_______；
(2)当电路正确连接后，调节滑动变阻器，发现电流表无示数，电压表有较大示数，分析其原因可能是____；
(3)纠正电路中的错误后，移动滑动变阻器，使小灯泡发光，此时电流表、电压表的示数如图乙所示，电路中的电流是_____A，小灯泡两端的电压是____V，此时小灯泡的电阻是___Ω。要测量小灯泡的额定功率，根据电路图，应将滑动变阻器的滑片向_____调节（选填“左”或“右”）；
(4)李亮重新移动滑动变阻器，多次测量小灯泡两端的电压和通过小灯泡的电流，画出了通过小灯泡的电流随两端电压变化的图像，如图丙，则小灯泡的额定功率是_____W。在该图像中发现电流不与电压成正比，这是因为___________。
19．（4分）在“测量小灯泡的电阻”实验中，电源电压保持不变，小灯泡的额定电压为2.5V。
（1）电路接通后，小明发现移动滑动变阻器的滑片使其接入电路的电阻减小时，电压表的示数也变小了，你认为电路连接中存在的错误是___________。
（2）改正电路后，他将测得的数据及计算结果填在下面的表格中：
小灯泡正常发光时的电阻为____________Ω(保留一位小数)。
（3）分析表中的数据发现灯丝的电阻是变化的，这说明________。这种现象在生活中也有体现，例如家里的白炽灯在刚开灯的瞬间，灯丝________烧断(选填“容易”或“不容易”)。
四、作图题（共16分）
20．（8分）如图所示，请在图中画出力F的力臂l及物体所受重力的示意图。
21．（8分）如图，是家庭室内电路图，请用笔画线把该电路连接完整。
（________）
五、计算题（共22分）
22．（10分）在物理综合实践活动中，小明和小亮合作测量电磁灶的加热效率．他们关闭家中的其他用电器，只让电磁灶接入电路中烧水，水的质量为2kg．小明负责观察电能表(如图)，小亮负责用温度计测量水的温度．5min电能表上的转盘转了200r，水的温度恰好升高了50℃．求解下列问题：
(1)水吸收的热量是多少？[]
(2)电磁灶的实际功率是多少？
(3)电磁灶烧水的效率是多少？
23．（12分）在如图所示的电路中，电源电压U保持不变，R1为定值电阻，R2为滑动变阻器，其最大阻值为R2。闭合开关S，要求：

（1）当滑动变阻器的滑片P移动时，用题中字母推导出电路的总电功率最大值的表达式：
（2）请你分析论证当滑动变阻器的滑片P从变阻器当中某位置R0滑到最右端的过程中，R2的电功率是如何变化的？
温馨据示：推导过程中需要的物理量可以提前设定。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、B
4、C
5、D
6、C
7、C
8、A
9、B
10、C
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、60 40 5
14、吸 蒸发
15、N
16、变小 变小 热值
三、实验题（共12分）
17、煤油的比热容小 电阻 移动滑动变阻器滑片，比较通电时间相同时，甲（或乙）烧瓶中温度计的示数变化
18、断开 最大处 保护电路 灯泡断路 0.16 1.6 10 左 0.625 灯泡的电阻随温度的变化而变化
19、电压表与滑动变阻器并联了 8.3 灯丝的电阻随温度的升高而增大 容易
四、作图题（共16分）
20、如下图所示
21、
五、计算题（共22分）
22、4.2×105J 2000W 70%
23、 (1) (2)一直变大或者先变大后变小或者一直变小
物理量
1
2
3
4
电压U/V
2.5
2.0
1.5
1.0
电流I/A
0.30
0.26
0.22
0.20
电阻R/Ω
7.7
6.8
5.0
