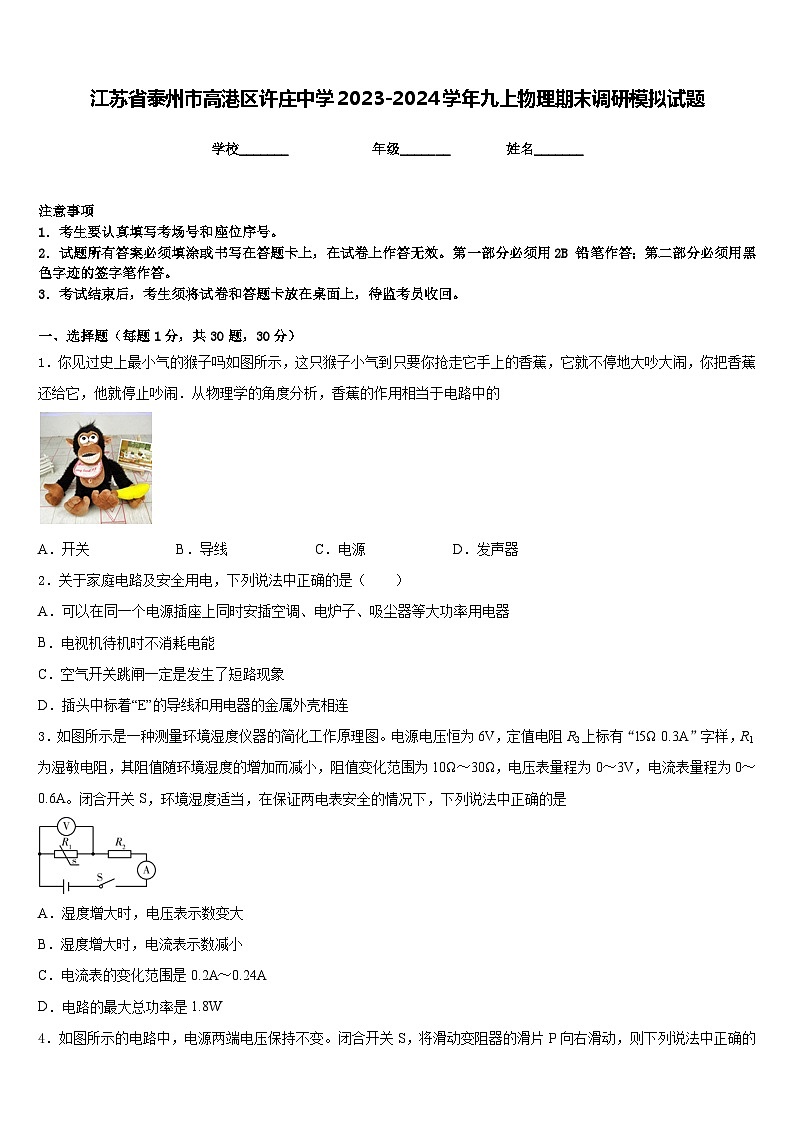

江苏省泰州市高港区许庄中学2023-2024学年九上物理期末调研模拟试题含答案

这是一份江苏省泰州市高港区许庄中学2023-2024学年九上物理期末调研模拟试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号，电路中获得持续电流的条件是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．你见过史上最小气的猴子吗如图所示，这只猴子小气到只要你抢走它手上的香蕉，它就不停地大吵大闹，你把香蕉还给它，他就停止吵闹．从物理学的角度分析，香蕉的作用相当于电路中的
A．开关B．导线C．电源D．发声器
2．关于家庭电路及安全用电，下列说法中正确的是（ ）
A．可以在同一个电源插座上同时安插空调、电炉子、吸尘器等大功率用电器
B．电视机待机时不消耗电能
C．空气开关跳闸一定是发生了短路现象
D．插头中标着“E”的导线和用电器的金属外壳相连
3．如图所示是一种测量环境湿度仪器的简化工作原理图。电源电压恒为6V，定值电阻R2上标有“l5Ω 0.3A”字样，R1为湿敏电阻，其阻值随环境湿度的增加而减小，阻值变化范围为10Ω～30Ω，电压表量程为0～3V，电流表量程为0～0.6A。闭合开关S，环境湿度适当，在保证两电表安全的情况下，下列说法中正确的是
A．湿度增大时，电压表示数变大
B．湿度增大时，电流表示数减小
C．电流表的变化范围是0.2A～0.24A
D．电路的最大总功率是1.8W
4．如图所示的电路中，电源两端电压保持不变。闭合开关S，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是
A．电流表的示数变小
B．电压表的示数变大
C．电路两端总电压变大
D．滑动变阻器接入电路中的电阻变小
5．对于公式R=的理解，下列说法中正确的是（ ）
A．导体电阻的大小跟导体两端的电压成正比
B．导体电阻的大小跟导体中的电流强度成反比
C．当导体两端的电压为零时，导体的电阻也为零
D．导体电阻的大小跟导体两端的电压和通过导体的电流无关
6．地理的两极和地磁的两极并不重合，存在磁偏角。最早发现磁偏角的是（ ）
A．丹麦的奥斯特B．中国的沈括C．英国的法拉第D．法国的安培
7．用如图所示的滑轮组吊装100袋大米，每袋大米的质量是50kg，绳子能承受的最大拉力为1200N，不计滑轮以及绳重，不计轮、轴间摩擦，g取10N/kg，则至少需要吊运的次数是（ ）
A．9次B．10次C．11次D．12次
8．单缸四冲程内燃机工作时，依靠飞轮的惯性来完成的冲程有（ ）
A．吸气、做功和排气冲程 B．吸气、压缩和做功冲程
C．压缩、做功和排气冲程 D．吸气、压缩和排气冲程
9．电路中获得持续电流的条件是（ ）
A．电路中存在大量的自由电子B．电路中电压必须足够大
C．电路中有电源，且电路闭合D．电路中有电源，且有用电器

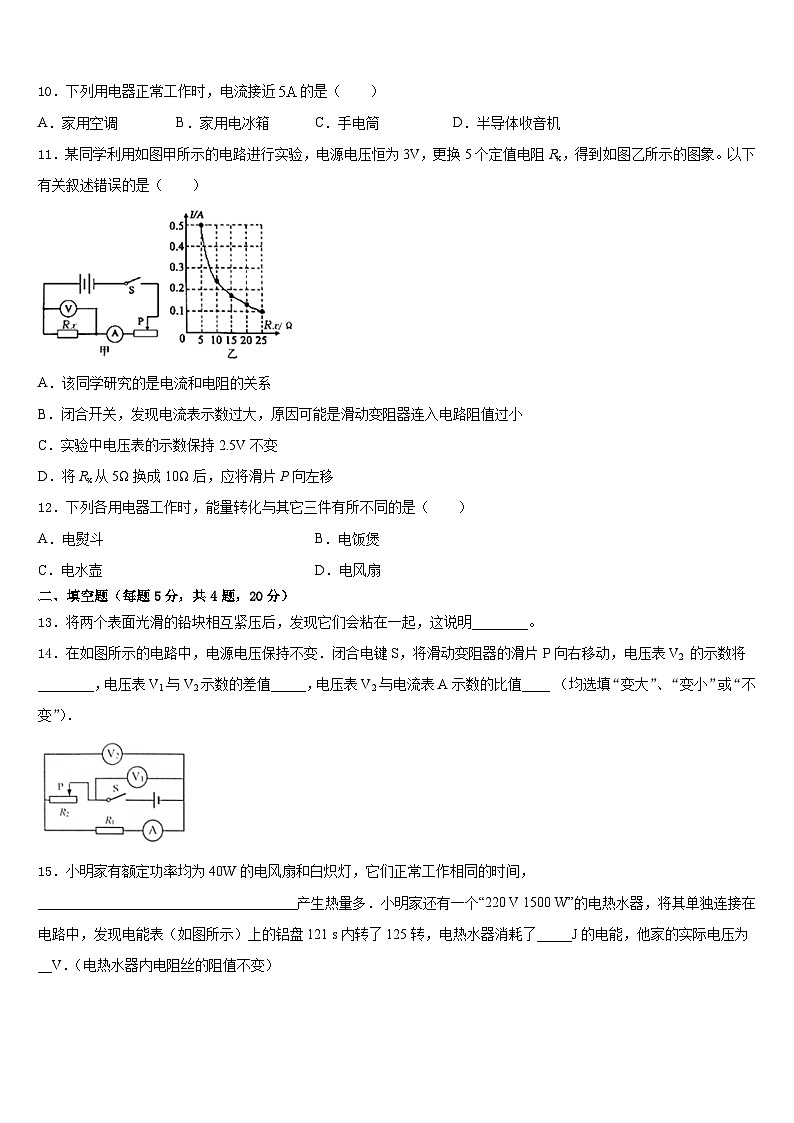

10．下列用电器正常工作时，电流接近的是（ ）
A．家用空调B．家用电冰箱C．手电筒D．半导体收音机
11．某同学利用如图甲所示的电路进行实验，电源电压恒为3V，更换5个定值电阻Rx，得到如图乙所示的图象。以下有关叙述错误的是（ ）
A．该同学研究的是电流和电阻的关系
B．闭合开关，发现电流表示数过大，原因可能是滑动变阻器连入电路阻值过小
C．实验中电压表的示数保持2.5V不变
D．将Rx从5Ω换成10Ω后，应将滑片P向左移
12．下列各用电器工作时，能量转化与其它三件有所不同的是（ ）
A．电熨斗B．电饭煲
C．电水壶D．电风扇
二、填空题（每题5分，共4题，20分）
13．将两个表面光滑的铅块相互紧压后，发现它们会粘在一起，这说明________。
14．在如图所示的电路中，电源电压保持不变．闭合电键S，将滑动变阻器的滑片P向右移动，电压表V2 的示数将________，电压表V1与V2示数的差值_____，电压表V2与电流表A示数的比值____ （均选填“变大”、“变小”或“不变”）．
15．小明家有额定功率均为40W的电风扇和白炽灯，它们正常工作相同的时间，_____________________________________产生热量多．小明家还有一个“220 V 1500 W”的电热水器，将其单独连接在电路中，发现电能表（如图所示）上的铝盘121 s内转了125转，电热水器消耗了_____J的电能，他家的实际电压为__V．（电热水器内电阻丝的阻值不变）
16．把断了的白炽灯灯丝搭接起来，灯丝电阻与未断前相比________，重新接入家庭电路中，灯泡的实际功率_______。（选填“变小” 、“变大”或“不变”）
三、实验题（共12分）
17．（4分）某实验小组利用如图所示的装置探究“水和沙子吸热本领的大小”。
（1）设计实验方案时，实验小组确定以下需控制的变量，其中多余的是____；
A.采用完全相同的加热方式
B.酒精灯里所加的酒精量相同
C.取质量相同的水和沙子
D.盛水和沙子的容器相同
（2）在实验中，应不停地用搅棒（图中未画出）搅拌水和沙子，其目的是：____；
（3）实验数据记录如下表：
加热过程中，水和沙子吸热的多少是通过____来反映的(选填“温度计示数”或“加热时间”)；
（4）实验时，供选择的有干沙子和潮湿的沙子，你会选择____；这样选择的原因是____；
（5）分析表中的实验数据可知：质量相同的水和沙子，升高相同的温度，水吸收的热量____沙子吸收的热量。可以推想，如果给质量相同的水和沙子加热相同的时间，两者增加的内能____，但____(选填“沙子”或“水”)升高的温度会更高些。
18．（4分）同学们做完“测量小灯泡的电功率”的实验后，老师提出了一个新问题：“大家都已经知道了决定导体电阻的三个因素，也知道温度会影响导体电阻的大小．可是具体到一个小灯泡，温度对其灯丝电阻有什么影响呢?请大家利用现有的实验器材通过实验来探究一下．”小华与同学们重新进行了实验，实验中小灯泡的额定电压是2.5 V．
（1）如图甲所示，是小华连接的实物图，请你用笔画线代替导线帮他们完成电路的连接．要求滑动变阻器的滑片P向右滑动时，电流表的示数增大．
（______）
（2）闭合开关后，小华立即发现灯泡发出耀眼的光，检查后发现电路连接正确，请你指出实验操作中的不当之处_______．
（3）实验中，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡正常发光时的电阻是________Ω．（保留三位有效数字）
（4）小华在实验中并没有使用温度计，灯丝温度的高低可以通过观察________来判断．
（5）下表是小华同学测得的实验数据，由此分析出温度对灯丝电阻的影响．
小华又通过查找资料，发现大多数金属的电阻随温度变化的规律与灯丝电阻的变化规律相同．他用一段具有这种性质的金属丝代替小灯泡接入图甲的电路中，并将滑动变阻器的滑片调到适当位置固定不动，设计了一个简易的测温装置．若要满足温度升高时测温装置的示数变大，可以将图甲中________表的表盘改装成测温装置的刻度盘．
（6）接下来小华用一个发光二极管替换电路中的小灯泡，进一步研究发光二极管的电阻与温度的关系．闭合开关后，无论怎样调节滑动变阻器的滑片，发现此二极管都不发光，且电流表无示数，电压表有示数．经检查，整个电路连接及元件均完好，则出现这一现象的原因可能是____________．
19．（4分）在学习了电功率知识后，老师要求学生们小组合作测量额定电压是小灯泡电功率的实验，张华所在的小组进行了以下实验
(1)为顺利完成实验，张华设计了伏安法测小灯泡电功率的电路图，请你帮助张华把电路图画到图甲所在的方框中
（____）
(2)小明根据张华设计的电路图连接好实物图，开关闭合后，发现无论怎样调节滑动变阻器，小灯泡发光较亮且亮度一直保持不变，张华一看就说你的连接有错，你觉得小明在连接电路的过程中出现了什么错误？ _____
(3)小明在得到张华的提示后把故障排除，然后调节滑动变阻器的滑片，当电压表示数为2V时，电流表示数如图乙所示，此时通过小灯泡的电流为_____A，小灯泡此时的电功率为_____W，若要测量小灯泡的额定功率，应将滑动变阻器的阻值调_____（填“大或“小”）直到电压表示数为_____V为止。
(4)移动滑动变阻器的滑片，记下多组电流表及对应电压表的示数，并画出图丙所示的1-U图像，从图像可算出小灯泡的额定功率为_____W。
(5)继续调节滑动变阻器的过程中，小灯泡突然熄灭，导致电压表示数骤增，电流表却无示数，则电路中出现的故障是_____。
(6)实验顺利结束后，老师重新给出了要求，不用电压表测额定电流为0.3A的小灯泡的额定功率，设计的电路图如图所示，请将下列实验步骤补充完整，并计算小灯泡的额定功率（电源电压恒定且未知，滑动变阻器的最大阻值为）
①将滑动变阻器的电阻调到最大，开关、闭合，读出电流表的示数为0.2A，就可以直接求出电源电压为_____V
②开关闭合，断开，调节滑动变阻器的滑片使电流表的示数为_____A时，小灯泡正常发光：然后闭合，滑动变阻器的滑片_____（填“向左调”、“向右调、“保持不变”），此时电流表的示数恰好为0.4A，由此可以求出此时联入电路的滑动变阻器的电阻为_____Ω
③小灯泡的额定功率P额=_____W
四、作图题（共16分）
20．（8分）学习了电路相关知识后，小明想给自家的养殖场设计一种呼叫装置，要求前后门来的客人均可呼叫，前门来的客人关闭开关，办公室的电铃响、红灯亮；后门来的客人关闭开关，办公室的电铃响、绿灯亮．请在图中帮助他画出符合要求的电路图（导线不得交叉）．
21．（8分）按如图（a）所示的电路图，将图（b）中各元件连接起来（用笔画线表示导线）。
（____________）
五、计算题（共22分）
22．（10分）某同学现有两块质量均为10g铁片和某合金片，测得两者的初始温度均为20℃。
(1)他先用力快速地将铁片反复弯折若干次，测得其温度为40℃。然后又以同样的方式将合金片弯折相同的次数，测得其温度为45℃，则该合金片的比热容为多大？（不计热量损失，c铁=0.5×103J/(kg·℃））
(2)冷却到20℃后，接着他又将两金属片串联，接在电压为6V的电源两端，通电50s后，测得铁片和合金片的温度分别为40℃和70℃，不计热量损失，则两金属片的电阻分别为多大？
23．（12分）用煤气灶烧水时，燃烧1kg的煤气，能使100kg的水从20℃加热到70℃.（，，求：
（1）水吸收的热量；
（2）煤气完全燃烧放出的热量。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、C
4、A
5、D
6、B
7、D
8、D
9、C
10、A
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、分子间存在引力
14、变小 变大 不变
15、白炽灯 1.5×105 200
16、变小 变大
三、实验题（共12分）
17、B 使水和沙子受热均匀 加热时间 干沙子 水蒸发吸热会影响实验结果 大于 相等 沙子
18、 闭合开关前，滑动变阻器的阻值没有调到最大值 8.33Ω 观察小灯泡亮度 电压 二极管具有单向导电性
19、 滑动变阻器连接了上面两个接线线柱 0.22 0.44 小 2.5 0.625 小灯泡断路 6 0.3 保持不变 15 0.45
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) (2)18Ω 0.9Ω
23、（1）；（2）。
实验次数
质量/g
温度升高10℃所需要的时间/s
温度升高20℃所需要的时间/s
温度升高30℃所需要的时间/s
沙子
50
56
112
168
水
50
92
184
276
I/A
0.2
0.22
0.24
0.27
0.32
U/V
0.5
1.0
1.5
2
2.5
3
