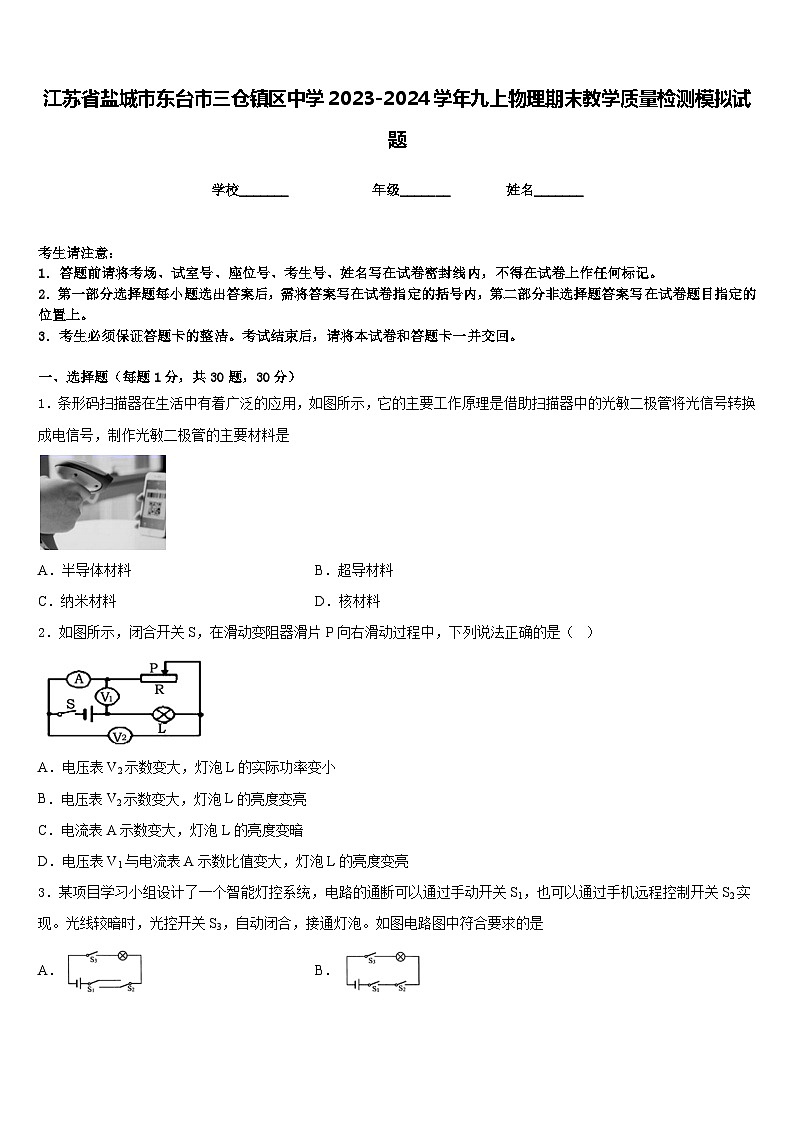

江苏省盐城市东台市三仓镇区中学2023-2024学年九上物理期末教学质量检测模拟试题含答案

这是一份江苏省盐城市东台市三仓镇区中学2023-2024学年九上物理期末教学质量检测模拟试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．条形码扫描器在生活中有着广泛的应用，如图所示，它的主要工作原理是借助扫描器中的光敏二极管将光信号转换成电信号，制作光敏二极管的主要材料是
A．半导体材料B．超导材料
C．纳米材料D．核材料
2．如图所示，闭合开关S，在滑动变阻器滑片P向右滑动过程中，下列说法正确的是（ ）
A．电压表V2示数变大，灯泡L的实际功率变小
B．电压表V2示数变大，灯泡L的亮度变亮
C．电流表A示数变大，灯泡L的亮度变暗
D．电压表V1与电流表A示数比值变大，灯泡L的亮度变亮
3．某项目学习小组设计了一个智能灯控系统，电路的通断可以通过手动开关S1，也可以通过手机远程控制开关S2实现。光线较暗时，光控开关S3，自动闭合，接通灯泡。如图电路图中符合要求的是

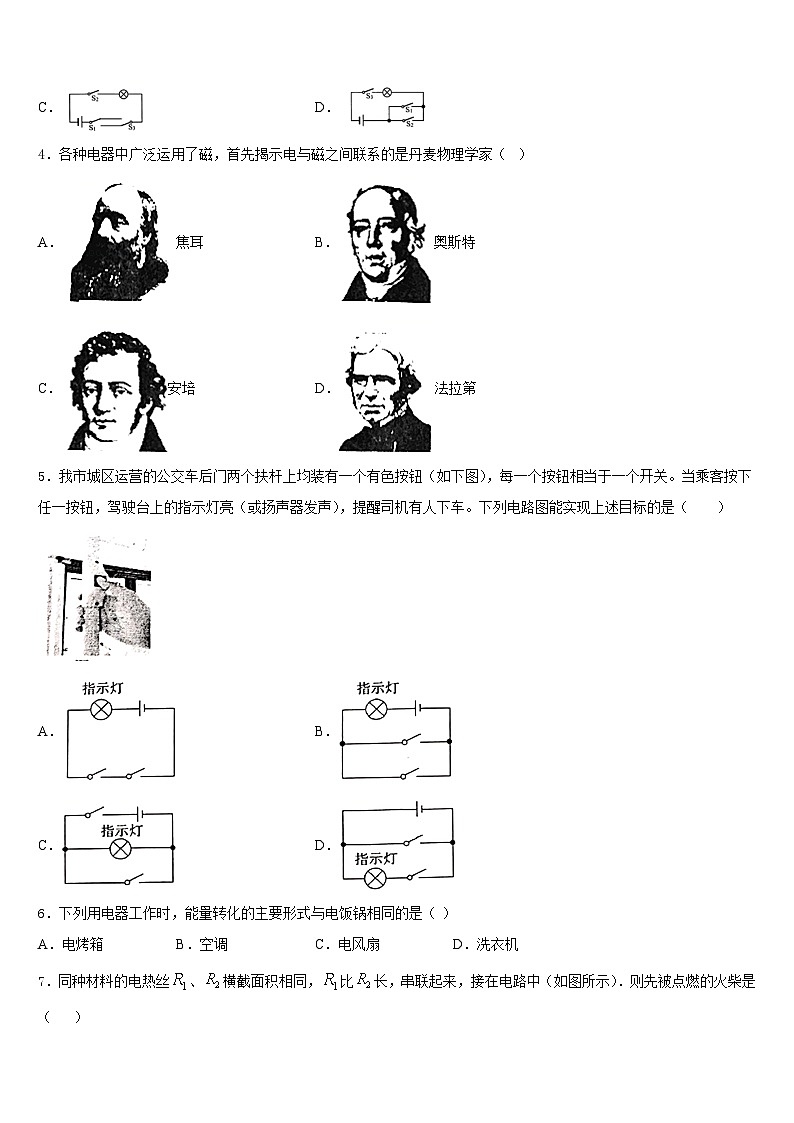

A．B．
C．D．
4．各种电器中广泛运用了磁，首先揭示电与磁之间联系的是丹麦物理学家（ ）
A．焦耳B．奥斯特
C．安培D．法拉第
5．我市城区运营的公交车后门两个扶杆上均装有一个有色按钮（如下图），每一个按钮相当于一个开关。当乘客按下任一按钮，驾驶台上的指示灯亮（或扬声器发声），提醒司机有人下车。下列电路图能实现上述目标的是（ ）
A．B．
C．D．
6．下列用电器工作时，能量转化的主要形式与电饭锅相同的是（ ）
A．电烤箱B．空调C．电风扇D．洗衣机

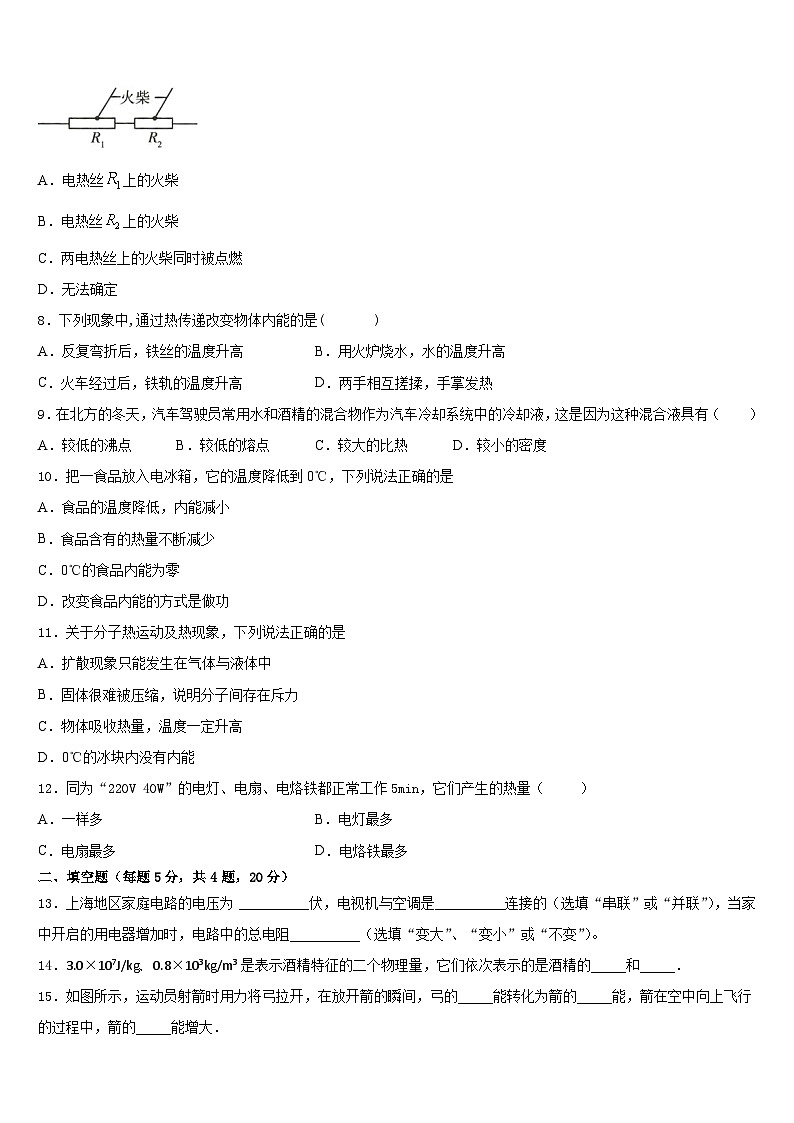

7．同种材料的电热丝、横截面积相同，比长，串联起来，接在电路中（如图所示）．则先被点燃的火柴是（ ）
A．电热丝上的火柴
B．电热丝上的火柴
C．两电热丝上的火柴同时被点燃
D．无法确定
8．下列现象中,通过热传递改变物体内能的是( )
A．反复弯折后，铁丝的温度升高B．用火炉烧水，水的温度升高
C．火车经过后，铁轨的温度升高D．两手相互搓揉，手掌发热
9．在北方的冬天，汽车驾驶员常用水和酒精的混合物作为汽车冷却系统中的冷却液，这是因为这种混合液具有（ ）
A．较低的沸点B．较低的熔点C．较大的比热D．较小的密度
10．把一食品放入电冰箱，它的温度降低到0℃，下列说法正确的是
A．食品的温度降低，内能减小
B．食品含有的热量不断减少
C．0℃的食品内能为零
D．改变食品内能的方式是做功
11．关于分子热运动及热现象，下列说法正确的是
A．扩散现象只能发生在气体与液体中
B．固体很难被压缩，说明分子间存在斥力
C．物体吸收热量，温度一定升高
D．0℃的冰块内没有内能
12．同为“220V 40W”的电灯、电扇、电烙铁都正常工作5min，它们产生的热量（ ）
A．一样多 B．电灯最多
C．电扇最多 D．电烙铁最多
二、填空题（每题5分，共4题，20分）
13．上海地区家庭电路的电压为 __________伏，电视机与空调是__________连接的（选填“串联”或“并联”），当家中开启的用电器增加时，电路中的总电阻__________（选填“变大”、“变小”或“不变”）。
14．3.0×107J/kg、0.8×103kg/m3是表示酒精特征的二个物理量，它们依次表示的是酒精的_____和_____．
15．如图所示，运动员射箭时用力将弓拉开，在放开箭的瞬间，弓的_____能转化为箭的_____能，箭在空中向上飞行的过程中，箭的_____能增大．
16．如图所示的甲、乙、丙三个电路中，器材均完好，且连接紧密．处于通路状态的是_____图，处于断路状态的是_____图，处于短路状态的是_____图．
三、实验题（共12分）
17．（4分）在图所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，调节滑动变阻器，将滑动变阻器的滑动触头P从最左端移动到最右端。两电压表的示数随电路中电流变化的完整过程图线如图所示。则：

（1）判断图线________（甲“或“乙”）是电压表V2示数随电流变化的图线。
（2）滑动变阻器的最大阻值为多少_______？
（3）如果将定值电阻R1阻值换为20Ω，同样将滑动变阻器的滑动触头P从最左端滑到最右端。请在图中画出两电压表的示数随电路中电流变化的完整过程图线。
（__________）

18．（4分）如图(a)所示的装置名称是_______，此装置可做“探究_________与哪些因素有关”的实验。如图 (b)所示是“验证________原理”实验装置，该实验是定量研究物体受到的浮力大小与_________的关系。
19．（4分）在测量额定电压为2.5V的小灯泡功率的实验中,请按要求完成下列问题:
（1）用笔画线代替导线，将电压表正确连入如图甲所示的实物电路中
（________）
（2）闭合开关前，滑动变阻器的滑片P应移至_____端(选填“B”或“C”)，这样操作的目是__________________
（3）正确连接电路后，闭合开关,发现无论怎样移动滑动变阻器的滑片P，灯泡都不发光且电压表、电流表均无示数。某同学用一根导线排查电路故障,当把导线的两端分别接在A、E和A、C接线柱上,发现灯泡两次都发光且电压表均有示数。根据上述现象可判断出电路的故障是______
A．电流表断路 B．电流表短路 C．滑动变阻器断路 D．滑动变阻器短路
（4）故障排除后闭合开关，为测小灯泡的额定功率,调节变阻器使电压表示数为2.5V，此时电流表的示数(如图乙所示)为______A，则灯泡的额定功率是_______W。
四、作图题（共16分）
20．（8分）将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上．
（________）
21．（8分）请将下列元件的字母标号正确填入图中家庭电路的虚线框内．a﹣﹣﹣﹣电灯 b﹣﹣﹣﹣电灯控制开关 c﹣﹣﹣﹣电能表 d﹣﹣﹣﹣空气开关
（_____）
五、计算题（共22分）
22．（10分）如图所示的电路中，电源两端电压保持不变，电阻 R1的阻值为 10Ω。闭合开关 S，电流表 A1的示数为 2A，电流表 A2的示数为 0.8A。求：
（1）电源电压；
（2）电阻 R2的阻值。
23．（12分）燃气灶烧水时，把质量为2kg、初温为20℃的水加热到100℃，共燃烧了0.02m3天然气（假设天然气完全燃烧）．已知水的比热容为4.2×103J/（kg·℃），天然气的热值为8.4×l07J/m3.求：
（1）水吸收的热量；
（2）天然气完全燃烧放出的热量；
（3）燃气灶烧水时的效率．
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、A
3、D
4、B
5、B
6、A
7、A
8、B
9、B
10、A
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、220 并联 变小
14、热值 密度
15、弹性势 动 重力势
16、丙 甲 乙
三、实验题（共12分）
17、乙 20
18、U形管压强计 液体内部的压强 阿基米德 排开液体的重力
19、 B 保护电路 C 0.28 0.7
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)12V；(2)15Ω。
23、（1）6.72×115J （2）1.68×116J （3）41%
