江苏省无锡市锡山高级中学2023-2024学年九上物理期末学业水平测试模拟试题含答案

这是一份江苏省无锡市锡山高级中学2023-2024学年九上物理期末学业水平测试模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）

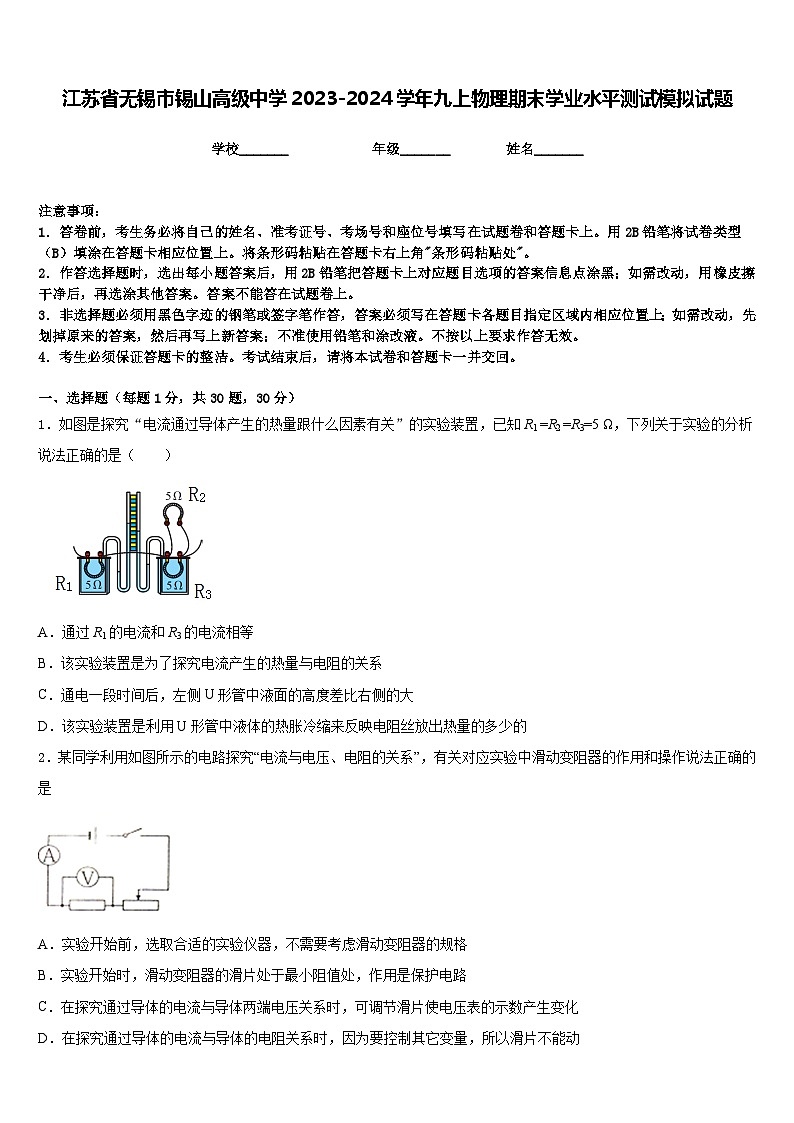

1．如图是探究“电流通过导体产生的热量跟什么因素有关”的实验装置，已知R1 =R2 =R3=5 Ω，下列关于实验的分析说法正确的是（ ）
A．通过R1的电流和R3的电流相等
B．该实验装置是为了探究电流产生的热量与电阻的关系
C．通电一段时间后，左侧U形管中液面的高度差比右侧的大
D．该实验装置是利用U形管中液体的热胀冷缩来反映电阻丝放出热量的多少的
2．某同学利用如图所示的电路探究“电流与电压、电阻的关系”，有关对应实验中滑动变阻器的作用和操作说法正确的是
A．实验开始前，选取合适的实验仪器，不需要考虑滑动变阻器的规格
B．实验开始时，滑动变阻器的滑片处于最小阻值处，作用是保护电路
C．在探究通过导体的电流与导体两端电压关系时，可调节滑片使电压表的示数产生变化
D．在探究通过导体的电流与导体的电阻关系时，因为要控制其它变量，所以滑片不能动
3．用一个导体制成长度相等但横截面积不同的圆柱体a和b（a和b互相连接），a比b的横截面积大，将它们接入电路中，如图所示，通过a、b电流分别为Ia，Ib，a、b两端电压分别为Ua，Ub，则下列说法正确的是
A．Ia＞Ib、Ua＝UbB．Ia＜Ib、Ua＝Ub
C．Ia＝Ib、Ua＞UbD．Ia＝Ib、Ua＜Ub
4．家用电能表抄见数所用的单位是
A．千瓦B．千瓦时C．库仑D．伏特
5．关于导体的电阻，下列说法中正确的是（ ）
A．通过导体的电流是0A时，电阻为0Ω
B．导体电阻与它两端的电压成正比，与通过它的电流成反比
C．粗细相同的导线，长的导线电阻一定较大
D．同种材料制成的长短一样的两条导线，细的电阻较大
6．如图所示，向装有少量水的烧瓶缓慢打气，突然塞子跳起来，同时瓶内出现了“白雾”，关于该现象说法正确的是：
A．白雾是水蒸气
B．瓶内气体膨胀对外做功
C．瓶内气体内能增加
D．瓶内气体温度升高
7．如图所示是滑动变阻器的四种接法，当滑片向右滑动时，变阻器的阻值变大的是（ ）
A．B．C．D．
8．如图所示,将手机充电器插人家庭电路插座中,即可为手机充电．充电器为手机充电时的输出电压约为
A．1.5VB．5VC．l10VD．220V

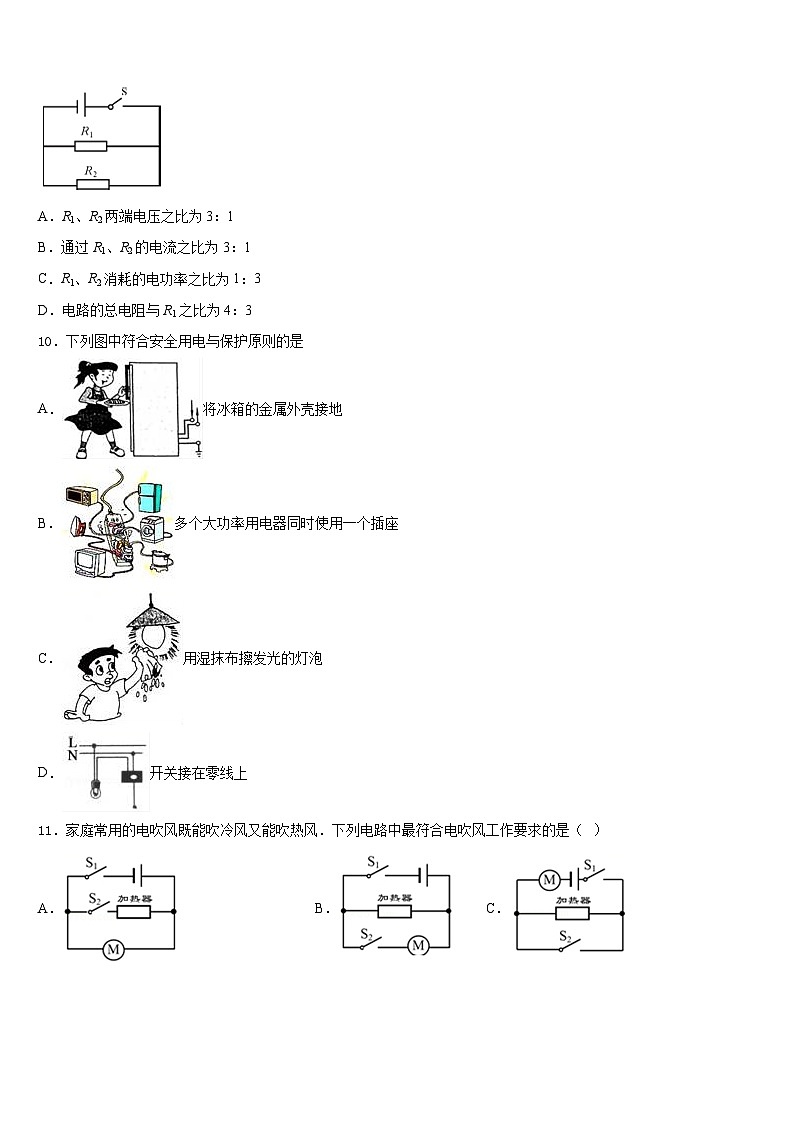

9．如图所示，电源电压为3V，R1＝15Ω，R2＝5Ω，闭合开关S，下列说法正确的是（ ）
A．R1、R2两端电压之比为3：1
B．通过R1、R2的电流之比为3：1
C．R1、R2消耗的电功率之比为1：3
D．电路的总电阻与R1之比为4：3
10．下列图中符合安全用电与保护原则的是
A．将冰箱的金属外壳接地
B．多个大功率用电器同时使用一个插座
C．用湿抹布擦发光的灯泡
D．开关接在零线上
11．家庭常用的电吹风既能吹冷风又能吹热风．下列电路中最符合电吹风工作要求的是（ ）
A．B．C．D．
12．关于内能，下列说法中正确的是（ ）
A．温度高的物体具有内能，温度低的物体没有内能
B．温度高的物体一定比温度低的物体具有的内能多
C．铁水变成铁块，内能减少
D．0°C的水变成0°C的冰，温度不变，所以内能不变
二、填空题（每题5分，共4题，20分）
13．两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们串联在同一电路中，总电阻是___Ω； 电路中允许通过的最大电流为___A； 电路两端允许加的最大电压为___V．
14．家用电器通常是_______（选填“串联”或“并联”）在家庭电路中；连接空调和电灯的导线都是铜线，但规格不同，这主要是因为______（选填“长度”或“横截面积”）对导线电阻的影响；1kW·h的电能可供一盏“220V 100W”的白炽灯正常工作______h。
15．抽油烟机在工作时，电动机带动风扇高速转动，使烟罩口处气体流速大大加快，压强_____（选填“变大”、“变小”或“不变”），使油烟进入烟罩内．如图是小玉家的电能表，她家的用电器总功率不能超过_____W．已知她家抽油烟机额定功率为200W，小玉炒菜过程中，抽油烟机单独正常工作，电能表的表盘转了30转，则抽油烟机的工作时间为_____min．
16．如图所示电路发生故障，电源电压为3V不变，闭合开关，电压表示数3V，若故障只发生在电灯上，则可能是灯L1_______或灯L2________。（均选填“短路”或“断路”）
三、实验题（共12分）
17．（4分）某中学初三年级课外兴趣小组的同学，按照图甲所示的实物连接图做“测定小灯泡的电阻”实验（小灯泡标有“2.5伏”字样），在实验过程中得到了如表所示的一组U和I数据；
(1)在连接电路时开关应处于___________（选填“闭合”或“断开”）状态。
(2)灯泡正常发光时，电流表的示数如图乙所示，为___________A。
(3)分析比较表格中的数据可以看出，在灯丝中电流逐渐增大的过程中，灯丝的电阻___________（选填“变大”、“变小”或“不变”），进一步分析表明灯丝的电阻与___________有关。
18．（4分）在广东省教育厅举行的《2017广东省中学物理和小学科学实验教师实验操作与创新技能竞赛》现场，有一个“创新焦耳定律演示仪”如下图所示。
（1）做实验时，电流通过导体时产生的热量是看不见的，但我们可通过观察________的变化量就得知导体产生热量的多少，这种研究方法叫做________法；
（2）我们要探究导体产生热量跟电阻是否有关时，应该选样图中甲、乙按________方式连接（选填“串联”或“并联”），结论是________；
（3）在实验中通电后发现温度计的液体上升，此时温度计中的液体用量________，密度________（选填“变大”，“变小”或“不变”）
19．（4分）在“测定小灯泡电功率”的实验中，电源电压为6V，小灯泡L的额定电压为2.5V，电阻大约为20Ω，可供选用的滑动变阻器R1和R2的最大阻值分别为25Ω、50Ω，实验电路图如图甲所示。
（1）该实验的原理是________（用公式表示）；
（2）实验应选用的滑动变阻器是________（选填“R1”或“R2”）；
（3）电路正确连接后，闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是（_____________）
A．更换小灯泡 B．检查电路是否断路
C．向左移动滑动变阻器滑片 D．向右移动滑动变阻器滑片
（4）如图乙是根据实验数据绘成的U-I图像。根据图像提供的信息，可计算出小灯泡的额定功率是_____W；
（5）当小灯泡两端的实际电压为额定电压的一半时，小灯泡的实际功率P实______P额（选填“大于”“小于”或“等于”）。
四、作图题（共16分）
20．（8分）请根据图中电路实物图在答题卡的虚线框中画出相应的电路图。
（_____）
21．（8分）如图所示的电路中，有几根导线尚未连接，请用笔划线代替导线补上．补上后要求：(1)两灯泡并联；(2)电流表测灯L1的电流；(3)闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗．
__________
五、计算题（共22分）
22．（10分）某太阳能热水器中装有10kg的水，阳光照射一段时间后，水温从10℃升高到60℃，已知c水=1．2×103J/（kg•℃）．求：
（1）热水器中的是所吸收的热量；
（2）如果水吸收的热量用天然气来提供，需要完全燃烧多少立方米的天然气？（天然气的热值为2．1×107J/m3，假设天然气完全燃烧放出的热量全部被水吸收）
23．（12分）某保温电热水壶电路如图所示，电源电压恒为220V，S是温控开关，R1、R2为加热电阻。当开关S接a时，电热水壶处于加热状态，此时通过电热水壶的电流是5A；当水烧开时，开关S自动切换到b，电热水壶处于保温状态，此时电热水壶的电功率为165W。忽略温度对电阻阻值的影响。求：
(1)R1的阻值；
(2)在保温状态下，通过电阻R2的电流；
(3)电热水壶在保温状态下工作10min所消耗的电能。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、D
4、B
5、D
6、B
7、C
8、B
9、C
10、A
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、25 0.6 15
14、并联 横截面积 10
15、变小 4400 3
16、短路 断路
三、实验题（共12分）
17、断开 0.32 变大 温度
18、液面高度差 转换 串联 导体产生热量跟电阻大小有关 不变 变小
19、 R2 C 0.5 大于
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）2．1×136J；（2）3．1m3
23、 (1)44Ω；(2)0.75A；(3)9.9×104J。
实验次序
1
2
3
4
5
6
灯泡两端的电压U（伏）
0.5
1.0
1.5
2.0
2.5
3.0
通过灯泡的电流I（安）
0.18
0.22
0.26
0.30
0.34
灯泡的电阻R（欧姆）
2.78
4.55
5.76
6.67
8.82
灯泡发光情况微亮→逐渐变亮
