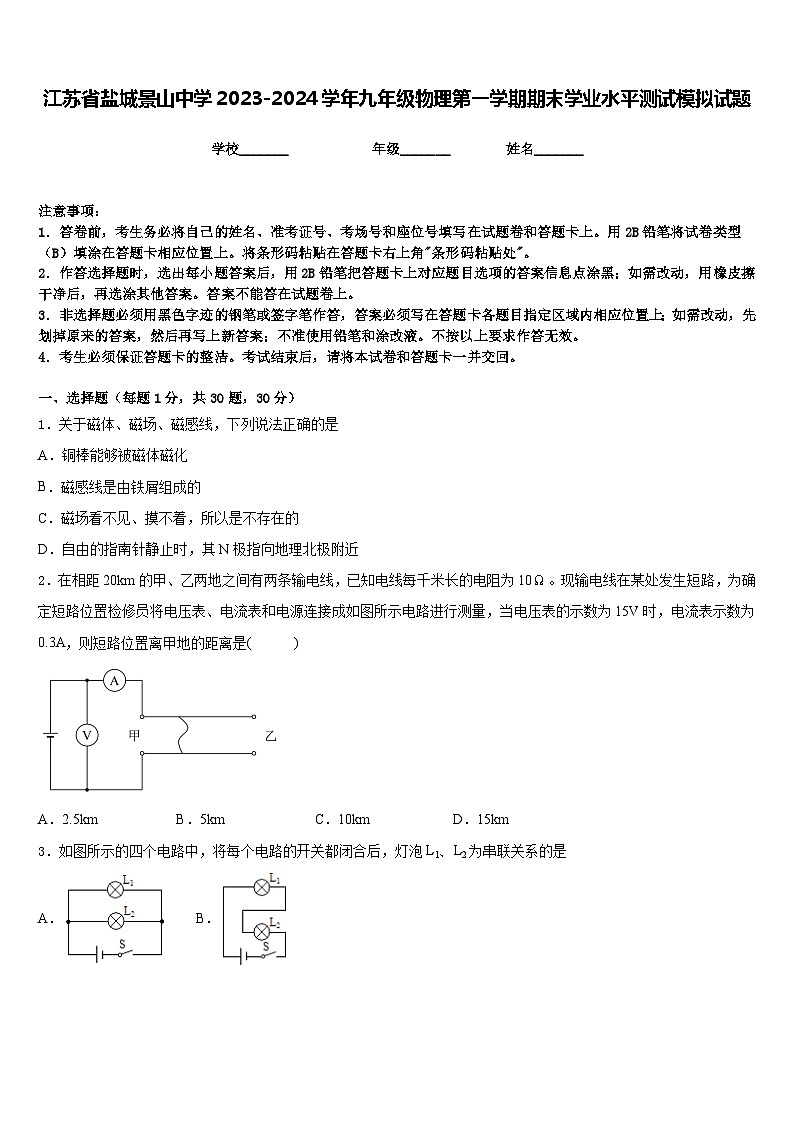

江苏省盐城景山中学2023-2024学年九年级物理第一学期期末学业水平测试模拟试题含答案

这是一份江苏省盐城景山中学2023-2024学年九年级物理第一学期期末学业水平测试模拟试题含答案，共8页。试卷主要包含了考生必须保证答题卡的整洁等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．关于磁体、磁场、磁感线，下列说法正确的是
A．铜棒能够被磁体磁化
B．磁感线是由铁屑组成的
C．磁场看不见、摸不着，所以是不存在的
D．自由的指南针静止时，其N极指向地理北极附近
2．在相距20km的甲、乙两地之间有两条输电线，已知电线每千米长的电阻为10。现输电线在某处发生短路，为确定短路位置检修员将电压表、电流表和电源连接成如图所示电路进行测量，当电压表的示数为15V时，电流表示数为0.3A，则短路位置离甲地的距离是( )
A．2.5kmB．5kmC．10kmD．15km

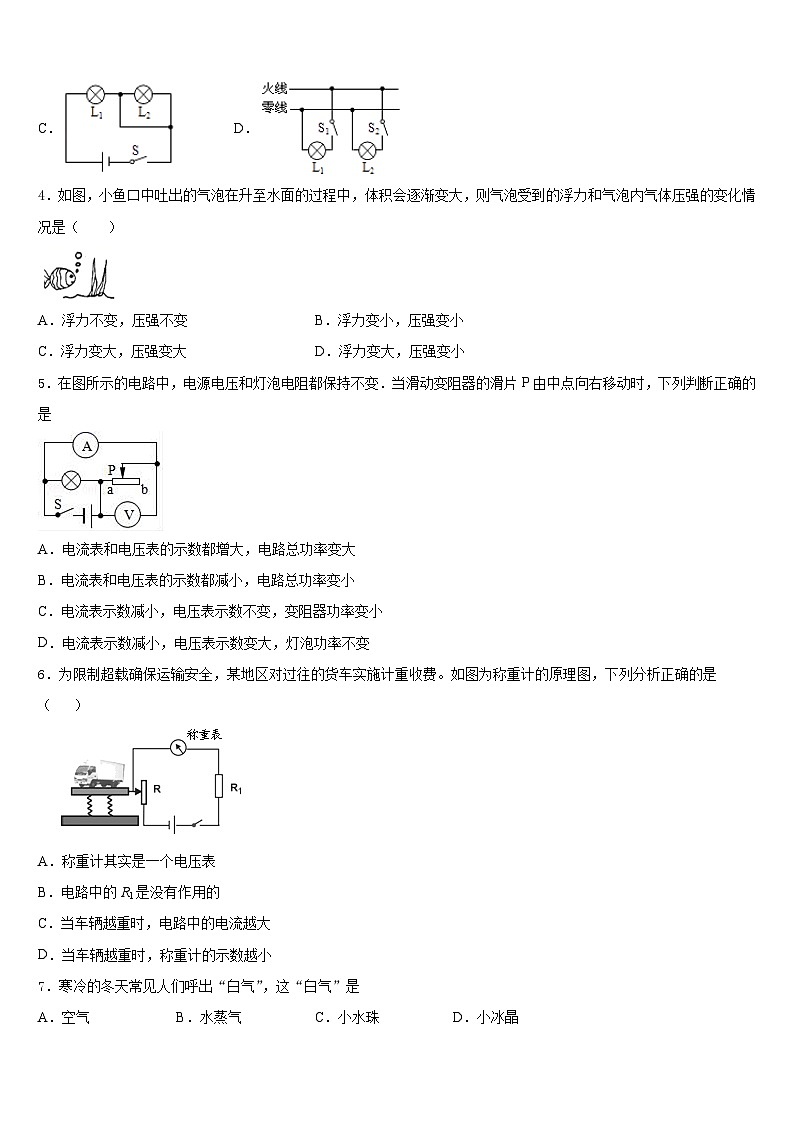

3．如图所示的四个电路中，将每个电路的开关都闭合后，灯泡L1、L2为串联关系的是
A． B．
C． D．
4．如图，小鱼口中吐出的气泡在升至水面的过程中，体积会逐渐变大，则气泡受到的浮力和气泡内气体压强的变化情况是（ ）
A．浮力不变，压强不变B．浮力变小，压强变小
C．浮力变大，压强变大D．浮力变大，压强变小
5．在图所示的电路中，电源电压和灯泡电阻都保持不变．当滑动变阻器的滑片P由中点向右移动时，下列判断正确的是
A．电流表和电压表的示数都增大，电路总功率变大
B．电流表和电压表的示数都减小，电路总功率变小
C．电流表示数减小，电压表示数不变，变阻器功率变小
D．电流表示数减小，电压表示数变大，灯泡功率不变
6．为限制超载确保运输安全，某地区对过往的货车实施计重收费。如图为称重计的原理图，下列分析正确的是（ ）

A．称重计其实是一个电压表
B．电路中的R1是没有作用的
C．当车辆越重时，电路中的电流越大
D．当车辆越重时，称重计的示数越小
7．寒冷的冬天常见人们呼出“白气”，这“白气”是
A．空气B．水蒸气C．小水珠D．小冰晶

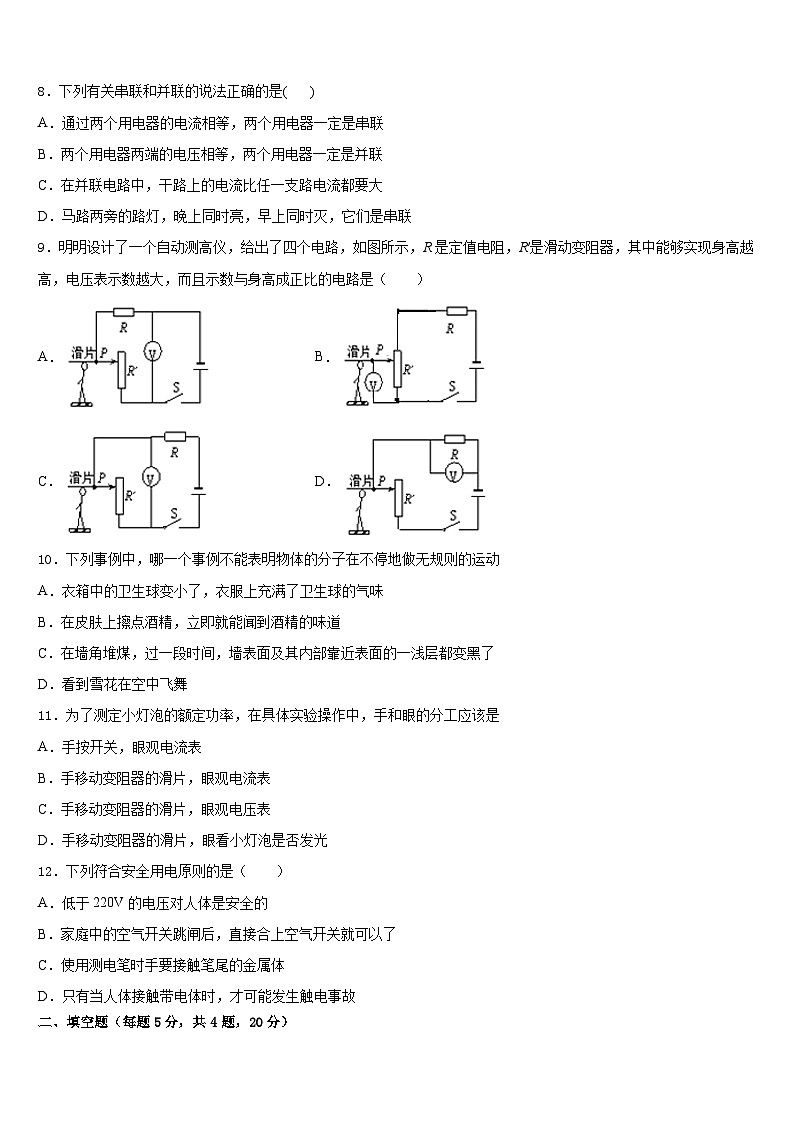

8．下列有关串联和并联的说法正确的是( )
A．通过两个用电器的电流相等，两个用电器一定是串联
B．两个用电器两端的电压相等，两个用电器一定是并联
C．在并联电路中，干路上的电流比任一支路电流都要大
D．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联
9．明明设计了一个自动测高仪，给出了四个电路，如图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大，而且示数与身高成正比的电路是（ ）
A．B．
C．D．
10．下列事例中，哪一个事例不能表明物体的分子在不停地做无规则的运动
A．衣箱中的卫生球变小了，衣服上充满了卫生球的气味
B．在皮肤上擦点酒精，立即就能闻到酒精的味道
C．在墙角堆煤，过一段时间，墙表面及其内部靠近表面的一浅层都变黑了
D．看到雪花在空中飞舞
11．为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是
A．手按开关，眼观电流表
B．手移动变阻器的滑片，眼观电流表
C．手移动变阻器的滑片，眼观电压表
D．手移动变阻器的滑片，眼看小灯泡是否发光
12．下列符合安全用电原则的是（ ）
A．低于220V的电压对人体是安全的
B．家庭中的空气开关跳闸后，直接合上空气开关就可以了
C．使用测电笔时手要接触笔尾的金属体
D．只有当人体接触带电体时，才可能发生触电事故
二、填空题（每题5分，共4题，20分）
13．如图为某种灯泡的电流I与电压U的关系图象。若有6只这种灯泡串联接在电压为6 V的电源上，通过灯泡的电流为_____A。
14．刚装修完的房子，打开房门就会闻到刺鼻的甲醛气味，这是_____运动的结果；水很难被压缩，说明分子间存在_____（选填“引力”或“斥力”）。
15．木块在大小为5N的水平拉力作用下，10s内在水平面上沿拉力方向前进2m，拉力做功为______ J，功率为_______W；若木块重20N，在此过程中重力对木块做功为_______ J。
16．不考虑温度对灯丝电阻的影响，将标有“6V 3W”的L1和标有“3V 3W”的灯泡L2串联接入电路，为保证两灯能长时间工作，允许加在它们两端的最高电压为________V，L2的实际电功率为______W。
三、实验题（共12分）
17．（4分）在测量额定电压为2.5V的小灯泡功率的实验中,请按要求完成下列问题:
（1）用笔画线代替导线，将电压表正确连入如图甲所示的实物电路中
（________）
（2）闭合开关前，滑动变阻器的滑片P应移至_____端(选填“B”或“C”)，这样操作的目是__________________
（3）正确连接电路后，闭合开关,发现无论怎样移动滑动变阻器的滑片P，灯泡都不发光且电压表、电流表均无示数。某同学用一根导线排查电路故障,当把导线的两端分别接在A、E和A、C接线柱上,发现灯泡两次都发光且电压表均有示数。根据上述现象可判断出电路的故障是______
A．电流表断路 B．电流表短路 C．滑动变阻器断路 D．滑动变阻器短路
（4）故障排除后闭合开关，为测小灯泡的额定功率,调节变阻器使电压表示数为2.5V，此时电流表的示数(如图乙所示)为______A，则灯泡的额定功率是_______W。
18．（4分）为比较酒精和汽油热值的大小，小华制定了以下实验方案：
（1）取质量_____（选填“相等”或“不等”）的酒精和汽油作燃料，制成酒精灯和汽油灯；
（2）两灯同时点燃后分别给两杯质量和初温都相等的水加热（两个烧杯完全相同）如图所示；
（3）通过观察水温的变化，判断两种燃料热值的大小。请根据设计方案回答：
①安装实验器材时，应按照_____（选填“自上而下”或“自下而上”）的顺序组装。
②当两灯的燃料完全燃烧完后，甲装置中温度计读数是80℃，而乙装置中温度计的读数是90℃，由此判断_____（选填“酒精”或“汽油”）的热值较大；
③实验中燃料燃烧放出的热量，通过_____（选填“做功”或“热传递”）的方式使水的内能增大；
④根据Q吸＝c水m水(t﹣t0)计算出水吸收的热量，然后利用这个热量计算出汽油的热值，发现计算结果与教科书上给出的汽油热值相比_____（选填“偏大”或“偏小”）了，结合装置图，分析原因_____
19．（4分）现有下列器材：学生电源（6V），电流表（0﹣0.6A，0﹣3A）、电压表（0﹣3V，0﹣15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，利用这些器材探究“电压不变时，电流与电阻的关系”
（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路________。（要求连线不得交叉）
（2）实验中依次接入三个定值电阻，调节滑动变阻器的滑片，保持电压表示数不变，记下电流表的示数，利用描点法得到如图丙所示的电流I随电阻R变化的图象。由图象可以得出结论：______________。
（3）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，接着把R换为10Ω的电阻接入电路，闭合开关，向_____（选填“A”或“B”）端移动滑片，使电压表示数为_______V 时，读出电流表的示数。
（4）为完成整个实验，应该选取哪种规格的滑动变阻器______________。
A．50Ω 1.0A B．30Ω 1.0A C．20Ω 1.0A。
四、作图题（共16分）
20．（8分）开关闭合后电磁铁A和永磁体B的磁感线分布如图甲所示，请标出永磁体B左端的磁极和四条磁感线的方向；将乙图中的开关和螺口灯泡串联后接在照明电路的两条导线上。
21．（8分）如图，一间教室要安装两盏电灯和插座，要求开关S控制两盏灯，且每盏灯都能正常发光．其中部分电路已经连接，请你用笔画线代替导线将电路连接完整。
（______）
五、计算题（共22分）
22．（10分）如图所示，电源电压为12V,并且保持不变，滑动变阻器R的最大阻值为18Ω，R0=24Ω，小灯泡上标有“6V 3W”的字样（灯泡电阻不随温度变化）。求：
（1）灯泡的电阻；
（2）闭合开关S,断开S1、S2时，要使灯泡正常工作，滑动变阻器接入电路中的阻值；
（3）闭合S、S1、S2,调节滑动变阻器，整个电路的最小功率。
23．（12分）一个“220V 800W”电炉子，正常工作时电流有多大？正常工作时电阻有多大？假如电路的电压降到210V，电炉丝的电阻不变，这时电炉子的实际功率有多大？
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、B
4、D
5、C
6、C
7、C
8、C
9、B
10、D
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、0.2
14、分子无规则 斥力
15、10 1 0
16、7.5 0.75
三、实验题（共12分）
17、 B 保护电路 C 0.28 0.7
18、相等 自下而上 汽油 热传递 偏小 有热量损失
19、 电压一定时，导体中的电流与电阻成反比 A 2 A
四、作图题（共16分）
20、；
21、
五、计算题（共22分）
22、（1）12Ω；（2）12Ω；（3）14W
23、 (1)3.64A (2)60.5Ω (3) 728.93W
