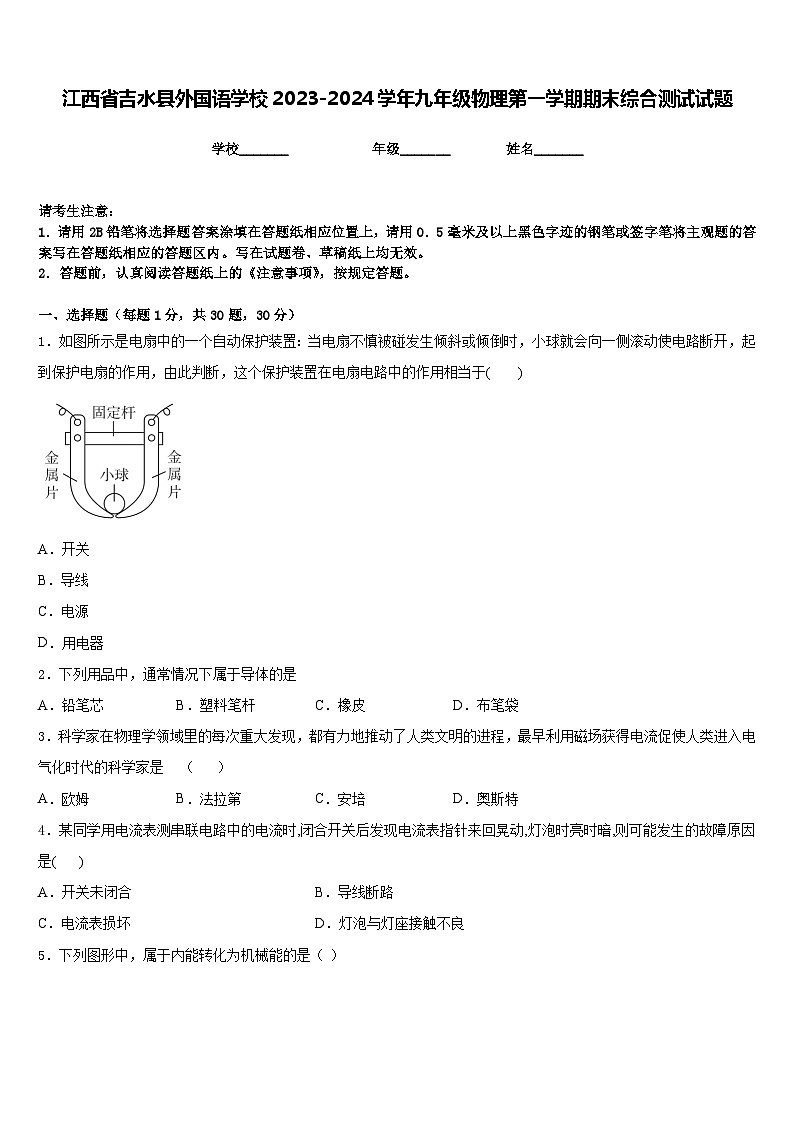

江西省吉水县外国语学校2023-2024学年九年级物理第一学期期末综合测试试题含答案

这是一份江西省吉水县外国语学校2023-2024学年九年级物理第一学期期末综合测试试题含答案，共8页。试卷主要包含了下列关于电压的叙述正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图所示是电扇中的一个自动保护装置：当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用，由此判断，这个保护装置在电扇电路中的作用相当于( )
A．开关
B．导线
C．电源
D．用电器
2．下列用品中，通常情况下属于导体的是
A．铅笔芯B．塑料笔杆C．橡皮D．布笔袋
3．科学家在物理学领域里的每次重大发现，都有力地推动了人类文明的进程，最早利用磁场获得电流促使人类进入电气化时代的科学家是 （ ）
A．欧姆B．法拉第C．安培D．奥斯特
4．某同学用电流表测串联电路中的电流时,闭合开关后发现电流表指针来回晃动,灯泡时亮时暗,则可能发生的故障原因是( )
A．开关未闭合B．导线断路
C．电流表损坏D．灯泡与灯座接触不良

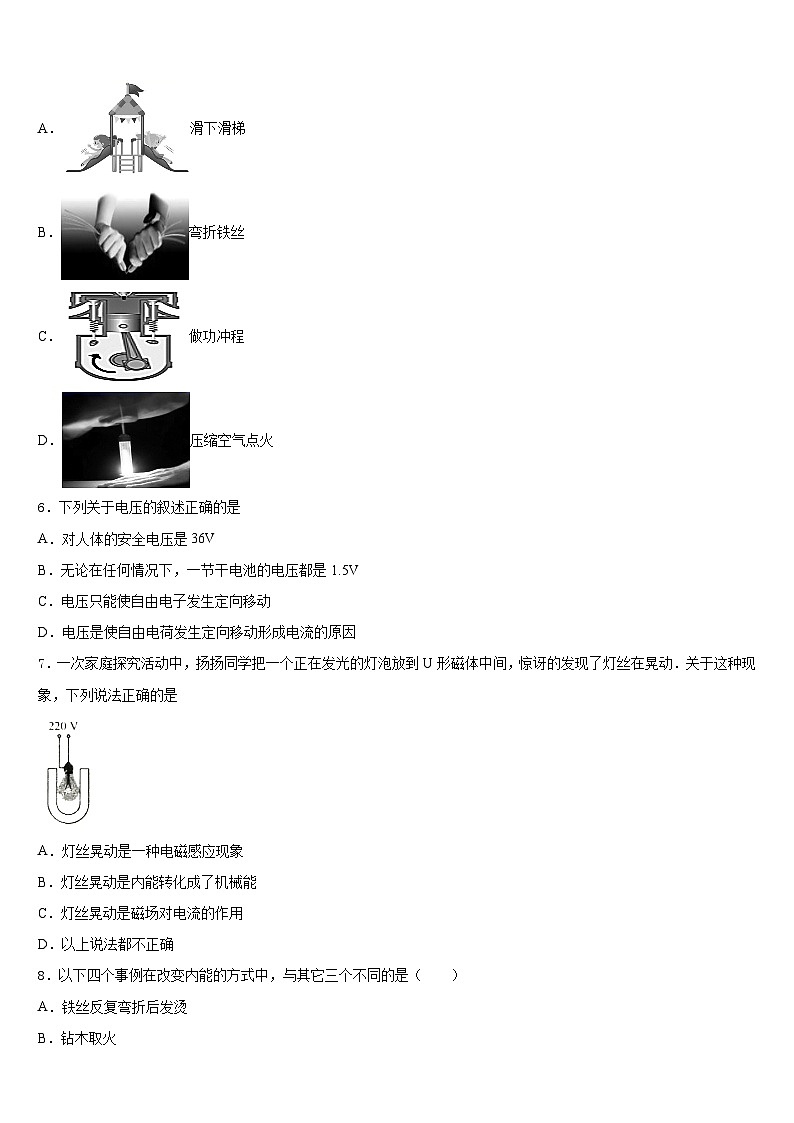

5．下列图形中，属于内能转化为机械能的是（ ）
A．滑下滑梯
B．弯折铁丝
C．做功冲程
D．压缩空气点火
6．下列关于电压的叙述正确的是
A．对人体的安全电压是36V
B．无论在任何情况下，一节干电池的电压都是1.5V
C．电压只能使自由电子发生定向移动
D．电压是使自由电荷发生定向移动形成电流的原因
7．一次家庭探究活动中，扬扬同学把一个正在发光的灯泡放到U形磁体中间，惊讶的发现了灯丝在晃动．关于这种现象，下列说法正确的是
A．灯丝晃动是一种电磁感应现象
B．灯丝晃动是内能转化成了机械能
C．灯丝晃动是磁场对电流的作用
D．以上说法都不正确
8．以下四个事例在改变内能的方式中，与其它三个不同的是（ ）
A．铁丝反复弯折后发烫
B．钻木取火

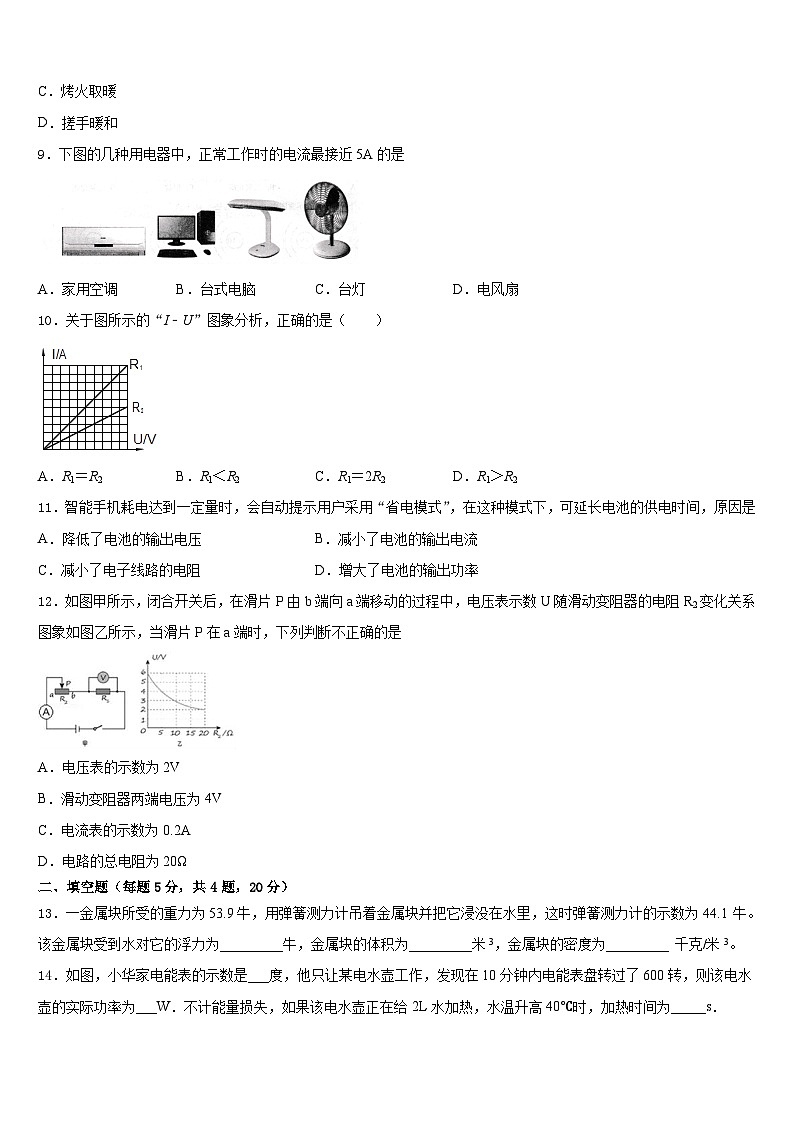

C．烤火取暖
D．搓手暖和
9．下图的几种用电器中，正常工作时的电流最接近5A的是
A．家用空调B．台式电脑C．台灯D．电风扇
10．关于图所示的“I﹣U”图象分析，正确的是（ ）
A．R1＝R2B．R1＜R2C．R1＝2R2D．R1＞R2
11．智能手机耗电达到一定量时，会自动提示用户采用“省电模式”，在这种模式下，可延长电池的供电时间，原因是
A．降低了电池的输出电压B．减小了电池的输出电流
C．减小了电子线路的电阻D．增大了电池的输出功率
12．如图甲所示，闭合开关后，在滑片P由b端向a端移动的过程中，电压表示数U随滑动变阻器的电阻R2变化关系图象如图乙所示，当滑片P在a端时，下列判断不正确的是
A．电压表的示数为2V
B．滑动变阻器两端电压为4V
C．电流表的示数为0.2A
D．电路的总电阻为20Ω
二、填空题（每题5分，共4题，20分）
13．一金属块所受的重力为53.9牛，用弹簧测力计吊着金属块并把它浸没在水里，这时弹簧测力计的示数为44.1 牛。该金属块受到水对它的浮力为_________牛，金属块的体积为_________米3，金属块的密度为_________ 千克/米3。
14．如图，小华家电能表的示数是___度，他只让某电水壶工作，发现在10分钟内电能表盘转过了600转，则该电水壶的实际功率为___W．不计能量损失，如果该电水壶正在给2L水加热，水温升高40℃时，加热时间为_____s．
15．当某导体两端电压是6V时，通过它的电流是0.2A，则该导体的电阻是_____Ω；当它两端电压为15V时，通过该导体的电流是_____A。
16．小明家6月底电能表示数如图甲所示，7月底表盘示数如图乙所示，由图知他家7月份用电器消耗的电能为________；他家现在已接入用电器总功率为3000W，则最多还可连接_______W的用电器同时工作；将铭牌已模糊的饮水机单独接在该电能表上正常工作6min，电能表指示灯闪烁了160次，则饮水机的额定功率是 _______W。
三、实验题（共12分）
17．（4分）小明在探究“杠杆平衡条件” 的实验中：
（1）小明实验前发现杠杆左端低右端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向_______调节。小明调节杠杆在水平位置平衡的主要目的是___________。
（2）小明用弹簧测力计在B点_________拉(如图甲)，才可以在杠杆上直接读出动力臂。
（3）如图乙所示，某同学不改变拉力方向把杠杆由图乙的位置缓慢拉到图丙的位置时，弹簧秤的示数将_________ 。（选填变大/变小/不变，设杠杆质地均匀，支点恰好在杠杆的中心，并且不计支点处摩擦）
（4）小明继续研究杠杆的机械效率，他们用轻绳悬挂杠杆一端的O点作为支点，在B点用轻绳悬挂总重为G的钩码，在A点用轻绳竖直悬挂一个弹簧测力计测拉力F，装置如图丁所示，使杠杆缓慢匀速上升, 用刻度尺分别测出A、B两点上升的高度为h1、h2；则：
①杠杆机械效率的表达式为η=________。（用测量的物理量符号表示）
②若只将测力计的悬挂点由A移至C点，O、B位置不变，仍将钩码提升相同的高度，则杠杆的机械效率将_______（选填变大/变小/不变）。
18．（4分）小明利用如图所示的实验器材测量额定电压为2.5V的小灯泡的电阻。
（1）用笔画线代替导线，请在图中添加一根导线，把滑动变阻器正确连入电路，要求滑片P向右移动时，滑动变阻器连入电路的电阻变大；
（________）
（2）连接好电路后，测得的数据如上表，根据表中的测量数据，可知该小灯泡正常发光时的电阻约为________Ω（结果保留一位小数）；
（3）仔细分析三次测量得到的电阻值，发现小灯泡的电阻值逐渐变大，这是因为_____；
（4）如果考虑电压表和电流表的内阻，则所测量出的电阻值______—实际电阻值（选填“大于” “等于”或“小于”）。若电压表的示数为U，电流表示数为I，电压表的内阻为RV，电流表内阻为RA，则灯泡的实际电阻值______（用字母表示）。
19．（4分）在“测定小灯泡的电功率”实验中，选用如下器材：2节干电池、额定电压为2.5 V的小灯泡（额定功率小于1 W）、电流表、电压表、滑动变阻器（20 Ω 1 A）、开关和导线。图甲所示是小明没有连接完整的电路。
(1)请你用笔画线代替导线，将电路连接完整_____。
(2)正确连接电路后闭合开关，发现电压表有示数，电流表示数几乎为零，灯泡不发光，导致这一现象的原因可能是_____。
(3)排除故障后，小明通过正确操作，得到多组I、U数据，作出图乙所示的I－U图象，由图可知，灯泡两端电压为2.5 V时，通过灯泡的电流为_____A，灯泡的额定功率为_____W；灯泡的电阻随电压的增加而_____（选填“增大”或“减小”），导致灯泡电阻变化的主要因素是_____。
(4)根据(1)问中连接好的电路，排除(2)问中的故障，移动滑动变阻器滑片，能否实现灯泡两端电压从零连续变化到2.5 V？答：_____（选填“能”或“不能”），其理由是_____。
四、作图题（共16分）
20．（8分）在如图所示电路中的圆圈中，填上电流表或电压表的符号，使其成为一个正确的电路图。在如图所示电路中，有一根导线没有连接，请以笔线代替导线补上，补上后要求，当滑动变阻器的滑片向左移动时，电压表的示数变小。
（_____）
21．（8分）如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关S在干路上，电流表只通过L1的电流，导线不能交叉。
（____）
五、计算题（共22分）
22．（10分）如图甲所示，电源两端电压不变。R1为定值电阻，R2为滑动变阻器；当滑动变阻器的滑片P滑动时测出电压值、电流值，得出滑动变阻器的功率P和电流I的关系图像如图乙所示，根据图像信息。求：
(1)滑动变阻器的最大阻值；
(2)R1的阻值和电源电压；
(3)求此电路的最大电功率。
23．（12分）完全燃烧210g某种燃料，放出6.3×106 J的热量，这种燃料的热值是多少？如果这些热量全部被水吸收，能使多少水的温度从20 ℃升高到100 ℃？[水的比热容为c＝4.2×103 J/(kg·℃)]
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、A
3、B
4、D
5、C
6、D
7、C
8、C
9、A
10、B
11、B
12、D
二、填空题（每题5分，共4题，20分）
13、9.8 1.0×10-3 5.5×103
14、1362.5 1.2×103 280
15、30 0.5
16、140 kW•h 3600 500
三、实验题（共12分）
17、右 消除杠杆自重对实验的影响 竖直向下 不变 不变
18、 10.4 灯丝的电阻随温度的升高而增大 小于
19、 灯泡断路 0.26 0.65 增大 温度 不能 小灯泡有电阻
四、作图题（共16分）
20、。
21、
五、计算题（共22分）
22、 (1)125Ω；(2)5Ω，12V；(3)28.8W
23、3×107J/kg 18.75kg
实验次数
1
2
3
电压U/V
2.0
2.5
2.8
电流I/A
0.20
0.24
0.25
电阻R/Ω
