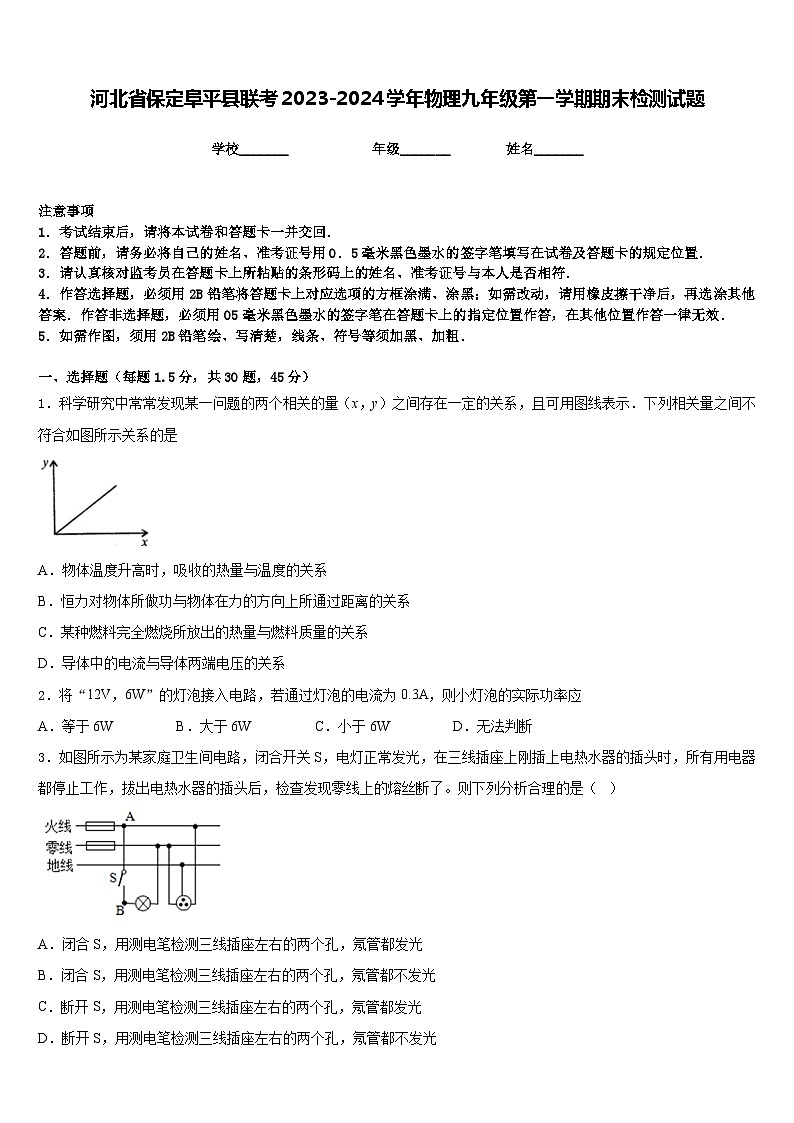

河北省保定阜平县联考2023-2024学年物理九年级第一学期期末检测试题含答案

这是一份河北省保定阜平县联考2023-2024学年物理九年级第一学期期末检测试题含答案，共14页。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1.5分，共30题，45分）
1．科学研究中常常发现某一问题的两个相关的量（x，y）之间存在一定的关系，且可用图线表示．下列相关量之间不符合如图所示关系的是
A．物体温度升高时，吸收的热量与温度的关系
B．恒力对物体所做功与物体在力的方向上所通过距离的关系
C．某种燃料完全燃烧所放出的热量与燃料质量的关系
D．导体中的电流与导体两端电压的关系
2．将“12V，6W”的灯泡接入电路，若通过灯泡的电流为0.3A，则小灯泡的实际功率应
A．等于6WB．大于6WC．小于6WD．无法判断
3．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。则下列分析合理的是（ ）
A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光
B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光
C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光
D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光
4．某同学设计了道路井盖移动报警电路．当井盖没有被移动，井盖开关S闭合，警示灯L不亮；当井盖被移动，井盖开关S断开，警示灯L发光，R0为保护电阻．图中符合设计要求的电路图是
A．B．
C．D．
5．下列关于实验仪器的说法中，正确的是（ ）
A．测电笔可以检验家庭电路中是否有电流
B．电能表测家庭电路一段时间消耗的电能
C．验电器能检验物体所带电荷是正还是负
D．电阻箱能直接用来测量未知电阻的阻值
6．学习了电学知识后物理兴趣小组对亮度可调的应急灯进行了探究发现它的亮度调节开关相当于一个滑动变阻器，电路如图所示．闭合开关用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化情况是（电源电压保持不变）
A．电流表A的示数变小
B．电压表V1的示数变大
C．电压表V1的示数变小
D．电压表V2的示数不变
7．在用电高峰时，家中的电压会比220V稍微低一些。一盏标有“220V 100W”的白炽灯，它在用电高峰和其他时段相比（ ）
A．发光亮度增大，实际功率增大
B．发光亮度减小，实际功率减小
C．实际功率增大，消耗电能增大
D．实际功率减小，消耗电能减小

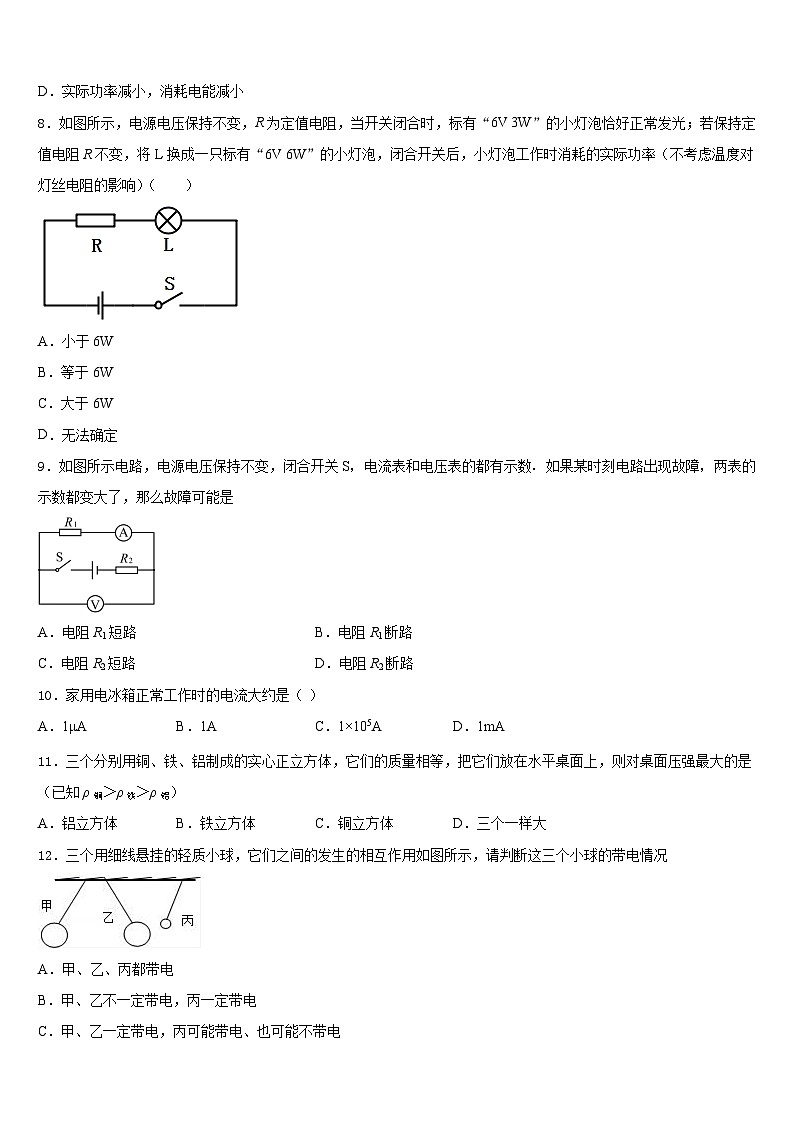

8．如图所示，电源电压保持不变，R为定值电阻，当开关闭合时，标有“6V 3W”的小灯泡恰好正常发光；若保持定值电阻R不变，将L换成一只标有“6V 6W”的小灯泡，闭合开关后，小灯泡工作时消耗的实际功率（不考虑温度对灯丝电阻的影响）（ ）
A．小于6W
B．等于6W
C．大于6W
D．无法确定
9．如图所示电路，电源电压保持不变，闭合开关S，电流表和电压表的都有示数．如果某时刻电路出现故障，两表的示数都变大了，那么故障可能是
A．电阻R1短路B．电阻R1断路
C．电阻R2短路D．电阻R2断路
10．家用电冰箱正常工作时的电流大约是（ ）
A．1μAB．1AC．1×105AD．1mA
11．三个分别用铜、铁、铝制成的实心正立方体，它们的质量相等，把它们放在水平桌面上，则对桌面压强最大的是（已知ρ铜＞ρ铁＞ρ铝）
A．铝立方体B．铁立方体C．铜立方体D．三个一样大
12．三个用细线悬挂的轻质小球，它们之间的发生的相互作用如图所示，请判断这三个小球的带电情况
A．甲、乙、丙都带电
B．甲、乙不一定带电，丙一定带电
C．甲、乙一定带电，丙可能带电、也可能不带电
D．甲可能不带电，乙、丙一定带电
13．通过大量实验研究得出电流与电压之间关系的科学家是
A．安培B．伏特C．欧姆D．焦耳
14．如图所示是某教师自制的教具．他在矿泉水瓶的侧壁上钻一个孔，把电火花发生器紧紧塞进孔中，实验时从瓶口喷入酒精并盖上锥形纸筒，按动电火花发生器的按钮，点燃瓶内酒精后，纸筒立即飞出．关于此实验，说法不正确的是
A．酒精不完全燃烧时热值不变
B．能闻到酒精的气味说明分子不停的做无规则运动
C．燃气推动纸筒飞出的过程相当于内燃机的压缩冲程
D．纸筒飞出后瓶内气体的内能减小，温度降低
15．如图所示，甲、乙均为理想电表，当开关S闭合后灯L1、L2都能发光，下列说法中正确的是
A．灯L1、L2是串联在电路中的
B．甲一定是电流表，乙一定是电压表
C．当L2短路时L1仍能发光
D．乙、甲两电表示数的比值与L1的阻值相等
16．关于家庭电路和用电安全，下列说法不正确的是
A．空气开关跳闸，可能是电路中出现了短路
B．更换灯泡时，应先断开开关
C．使用试电笔时，手不能接触触电笔的金属体
D．卫生间应该安装有防水盖的插电盒开关
17．如图所示的电路中，电源电压不变，滑动变阻器上标有“20 Ω 2 A”字样，开关闭合后，以下四个图像中，能正确表示R0两端的电压U与滑动变阻器连入电路中的电阻R之间关系的是
A．B．C．D．
18．如图所示的电路中，电阻阻值R1 I2B．U1U2D．I1< I2
19．某型号电吹风，电动机和电热丝串联。电动机带动风叶转动，电热丝给空气加热，得到热风，电动机线圈电阻为R1，电热丝电阻为R2.将电吹风接入电压为U的电源后，通过的电流为I，消耗的电功率为P，同学们得到了四个关系式。下列选项中，关系式均正确的是（ ）
①UI＞P ②P=I2（R1+R2） ③UI=P ④P＞Ⅰ2（R1+R2）
A．①②B．②③C．①④D．③④
20．一标准气压下，有2kg初温是20的水，吸收的热量后，它的末温是（ ）
A．70B．50C． 30 D．100
21．甲醛对人体的危害非常严重。“追梦”小组的同学们设计了甲醛监测设备，原理如图所示。电源电压恒为3V，R0为10Ω的定值电阻，R为可以感知甲醛污染指数的可变电阻，污染指数在50以下为轻度污染，50~100间为中度污染，100以上为重度污染。以下分析正确的是（ ）
A．污染指数越大，电压表示数越小
B．污染指数越小，电路中消耗的总功率越大
C．电压表示数为1V时，属于中度污染
D．污染指数为50时，电压表示数为0.5V
22．如图所示的电路中，电源电压不变，R0为定值电阻，R为滑动变阻器，闭合开关后，在滑动变阻器的滑片P向左移动过程中（ ）
A．电压表V的示数变大
B．电流表A1的示数变大
C．电流表A2的示数变小
D．灯泡的亮度变小
23．下列用电器通电1 h，最有可能消耗1 kW·h电能的是（ ）
A．计算器B．台式计算机
C．冰箱D．家用空调
24．下列说法中与实际相符的是
A．人体的安全电压不低于36V
B．一节新蓄电池的电压为1.5V
C．家用微波炉正常工作时的电流大约是0.3A
D．挂壁式空调正常工作时的功率约为1200W
25．下列数据中与实际相符的是（ ）
A．重庆夏天的室外温度为60℃
B．人体的电阻约为10Ω
C．人体的安全电压不高于36V
D．正常工作的家用电冰箱的电流约为10A
26．如图所示，静止于光滑水平面的小车上放有一条形磁铁，左侧有一电磁铁，闭合开关，下列判断正确的是（ ）
A．电磁铁右端为 N 极
B．小车向右运动
C．只将滑片 P 向右移动，电磁铁磁性减弱
D．只将电源正负极交换，电磁铁磁性增强
27．在空气干燥的冬天，化纤衣服表面很容易吸附灰尘．其主要原因是( )
A．冬天气温低B．冬天灰尘多C．化纤衣服创造了电荷D．化纤衣服摩擦带了电
28．下列说法正确的是
A．电荷的移动形成电流
B．电路中有电压就一定有电流
C．把一根铜丝均匀拉长后电阻变小
D．验电器的工作原理是同种电荷相互排斥
29．如图所示，电源电压恒为4.5V，电压表的量程为0～3V，电流表的量程为0～0.6A，滑动变阻器的规格为“20Ω1A“”，灯泡标有““字样，不考虑灯丝电阻的变化。若闭合开关，两电表的示数均不超过所选量程，灯泡也能安全工作，下列说法中正确的是（ ）
A．滑动变阻器的可用最大阻值为20Ω
B．电流表的最大示数为0.6A
C．灯泡的最小功率为0.45W
D．电路的最大功率为2.7W
30．如图所示，电源电压保持不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为3：5，则L1、L2的额定功率之比是（ ）
A．2：3B．3：2C．5：3D．3：5
二、填空题（每空1分，共10题，20分）
31．如图所示是小红家的电能表，此时电能表的示数为______kW·h，当只有电视机处于待机状态，其它用电器均未接入电路时，电能表的转盘在5min内转动了1转，电视机待机时的功率为______W。
32．如图是探究电流通过导体产生热量跟什么因素有关的实验装置，图甲所示的装置是用来探究电流产生的热量与________（填“电阻”或“电流”）的关系，该装置中电阻R1、R2两端电压之比为_________；若通过R1的电流为0.5A，则1min内电流通过R2产生的热量为________J；装置乙空气盒中电阻R1、R2产生的热量之比为_________。
33．华为手机的超级快充充电器最大充电电流可达5A，给手机充电是把_____能转化为化学能；现有华为某一型号的手机电池上标有“电压4V，容量5000mA·h”的字样，（其中“mA”为电流的单位“毫安”，“h”为时间的单位“小时”），则它充满电后存储的电能为_______J。
34．如图甲所示的电路中，电源电压不变，灯泡 RL 的阻值小于变阻器 R2 的最大阻值，且 R1 的阻值是灯泡电阻 RL 的两倍，灯泡电阻不随温度发生变化．现只闭合 S2，滑动变阻器滑片 P 从 a 端滑到 b 端的过程中，变阻器 R2 的电功率与它两端电压的关系图线如图乙所示，滑动变阻器滑片到达 b 端时，R2 的功率为此时电路总功率的 80%，则此时 RL:R2 =____；若同时闭合 S1、S2、S3，电路消耗的最小总功率为______W．
35．我国家庭电路的电压是_______V，现在新建居民楼电路中的保险装置一般采用空气开关，空气开关安装在电能表的_______（选填“前面”、“后面”、“前后都可以”）
36．汽油机一个工作循环的四个冲程按顺序依次是：吸气冲程、__、做功冲程、排气冲程，汽油机是汽车的“心脏”，气缸外面有“水套”，汽车行驶时水的温度会升高，水的内能会增大，这是通过___的方式改变水的内能．
37．如下图所示电路，电源电压保持不变，闭合开关S，电压表V1的示数为3V，电压表V2的示数为8V，则灯L1两端的电压为________V，灯L1与L2的电功率之比为________。
38．如图所示是一种自动测定油箱内油面高度的装置。该油量表实质是由_________（选填“电流表”或“电压表”）改装而成；R0在电路中的作用是______________；当油箱中的油面下降时，该油量表的示数_________。
39．抽油烟机在工作时，电动机带动风扇高速转动，使烟罩口处气体流速大大加快，压强_____（选填“变大”、“变小”或“不变”），使油烟进入烟罩内．如图是小玉家的电能表，她家的用电器总功率不能超过_____W．已知她家抽油烟机额定功率为200W，小玉炒菜过程中，抽油烟机单独正常工作，电能表的表盘转了30转，则抽油烟机的工作时间为_____min．
40．如图所示是研究电磁感应现象的实验，导体棒ab在磁场中做____磁感线运动，电流表指针就会发生偏转，在这个实验电路中，导体棒ab相当于电源，在此过程中机械能转化为电能。人们利用该实验原理发明了____(选填“电动机”或“发电机”)。电磁感应现象是由英国物理学家____首先发现的。
三、实验题（每空1分，共2题，15分）
41．在“探究电流与电阻的关系”实验中，电源电压恒为4.5V，四个定电阻R1（5Ω），R2（10Ω），R4（20Ω）滑动变阻器标有“20Ω1A”字样，
（1）设计并正确连接如图甲的电路，把定值电阻R接入图甲中的A、B两点之间将滑动变阻器的滑片移到最_____（选填“左”或“右”）端，闭合开关，移动滑动变阻器的滑片，使电压表的示数为2V
（2）用R2直接替换R1，闭合开关，电压表示数_____（选填“大于”、“小于”或“等于”）2V，需要将滑动变阻器滑片向_____（选填“左”或“右”）移，才能使电压回到2V．
（3）再分别用定值电阻R3、R4依次替换R2，完成了正确的实验操作，根据所得的四次实验数据绘制出I﹣R图象，如图乙，由图象可得出的结论是_____．
（4）在使用定值电阻R1和R4进行实验过程中，读取电流表示数时，滑动变阻器消耗的电功率之比是_____．
（5）使用R4进行实验时，发现无论怎样移动滑动变阻器的滑片，都不能使R4两的电压为2V．原因是_____，在不更换现有器材的情况下，需要串联_____Ω定值电阻，才能刚好满足实验要求．
42．如图的电路装置是探究“电流产生的热量跟什么因素有关”。
(1)接通电源，瓶内的空气被加热后膨胀，通过观察____比较出瓶内电阻丝的发热多少；
(2)如图甲所示，流过左边电阻丝的电流_____（选填：大于、等于或小于）流过右边瓶内电阻丝的电流。通电一段时间______（选填：左或右） 瓶内的电阻丝产生的热量多。上面的结论可以解释下列哪个现象____（选填字母代号 ）
A．电炉丝热得发红，而与之相连的导线却不怎么热
B．同一个接线板，接大功率电炉时导线明显发热，而接小功率的灯泡时导线却不怎么热
C．正常工作时，“220V 40W”的灯泡比“220V 25W”灯泡亮
(3)在探究电热与电阻的关系时，小明只利用了如图乙、丙所示的装置，他先将5Ω电阻直接接在电源上，通电5min记下U型管两边高度差，断开开关，待U形管中液面恢复到原来状态时用10Ω电阻替换5Ω电阻，接入同一电源通电5min，发现乙图中电阻产生热量更多，得到“电阻越小产生热量越多”的结论，他方案中的错误是___________________。
四、计算题（每题10分，共2题，20分）
43．常德的冬季不像北方有集中供暖，所以本地居民常选用一些小型电暖器越冬。如图甲电暖器有“高温、中温、低温”三挡，铭牌见下表（“中温”挡功率空出），其电路原理如图乙，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。当S、S1闭合，S2断开时电暖器为“低温”挡。（R1＞R2）求：
（1）R1的阻值；
（2）“中温”挡正常工作时电路中的电流；
（3）若室内空气质量为50kg，用该电暖器的“高温”挡正常工作10min，放出热量的 50%被室内空气吸收，那么可使室内气温升高多少？（空气的比热容为1.1×103J/（kg•℃））
44．有一标有“6V 3W”字样的小灯泡L，接在如图所示的电路上，滑动变阻器的最大阻值为18Ω，电源电压恒为9V，求：（假定灯丝电阻不变）
（1）求灯丝的电阻RL；
（2）当灯泡正常发光时，电路中通过的电流是多少?滑动变阻器应接多大?
（3）当滑动变阻器接入电路中的电阻最大时，通电1 min滑动变阻器上产生多少热量?
参考答案
一、选择题（每题1.5分，共30题，45分）
1、A
2、C
3、A
4、B
5、B
6、C
7、B
8、A
9、C
10、B
11、C
12、C
13、C
14、C
15、B
16、C
17、D
18、A
19、D
20、A
21、D
22、C
23、D
24、D
25、C
26、C
27、D
28、D
29、C
30、A
二、填空题（每空1分，共10题，20分）
31、4353.6 4
32、电阻 1：2 150 4：1
33、电 7.2 × 104
34、1:4 15
35、 220 后面
36、压缩冲程 热传递
37、3
38、电压表 保护电路 减小
39、变小 4400 3
40、切割 发电机 法拉第
三、实验题（每空1分，共2题，15分）
41、右 大于 右 电压不变时，通过导体电流与导体的电阻成反比 4：1 滑动变阻器最大阻值太小 5
42、U型管的液面变化情况 大于 左 B 没有控制电流相同
四、计算题（每题10分，共2题，20分）
43、 (1)110Ω；(2)5.5A；(3)9℃。
44、 (1) 12Ω；(2) 0.5A； 6Ω；(3) 97.2J。
XX牌电暖器
额定电压
220V
额定功率
低温挡
440W
中温挡
高温挡
1650W
频率
50Hz
