河北省唐山市滦州市2023-2024学年物理九上期末考试模拟试题含答案

这是一份河北省唐山市滦州市2023-2024学年物理九上期末考试模拟试题含答案，共8页。试卷主要包含了下列带负电荷的粒子是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）

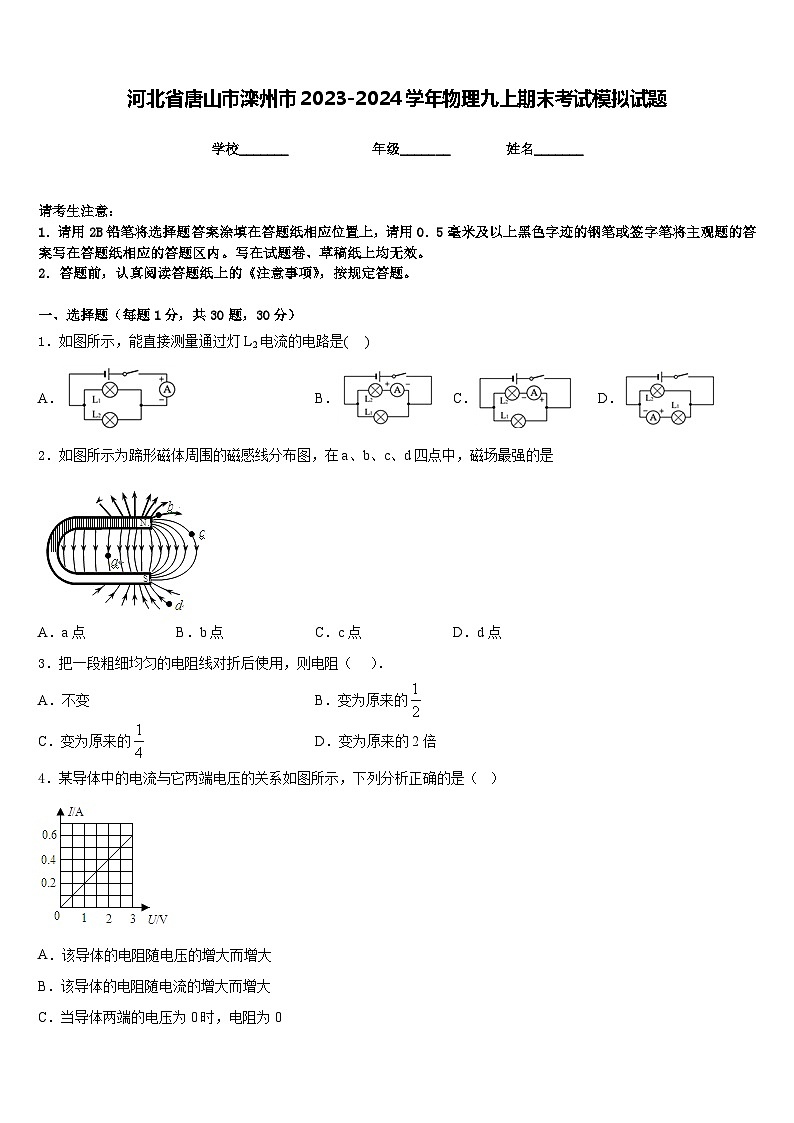

1．如图所示，能直接测量通过灯L2电流的电路是( )
A．B．C．D．
2．如图所示为蹄形磁体周围的磁感线分布图，在a、b、c、d四点中，磁场最强的是
A．a点B．b点C．c点D．d点
3．把一段粗细均匀的电阻线对折后使用，则电阻（ ）．
A．不变B．变为原来的
C．变为原来的D．变为原来的2倍
4．某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（ ）
A．该导体的电阻随电压的增大而增大
B．该导体的电阻随电流的增大而增大
C．当导体两端的电压为0时，电阻为0
D．当导体两端的电压为0时，电流为0

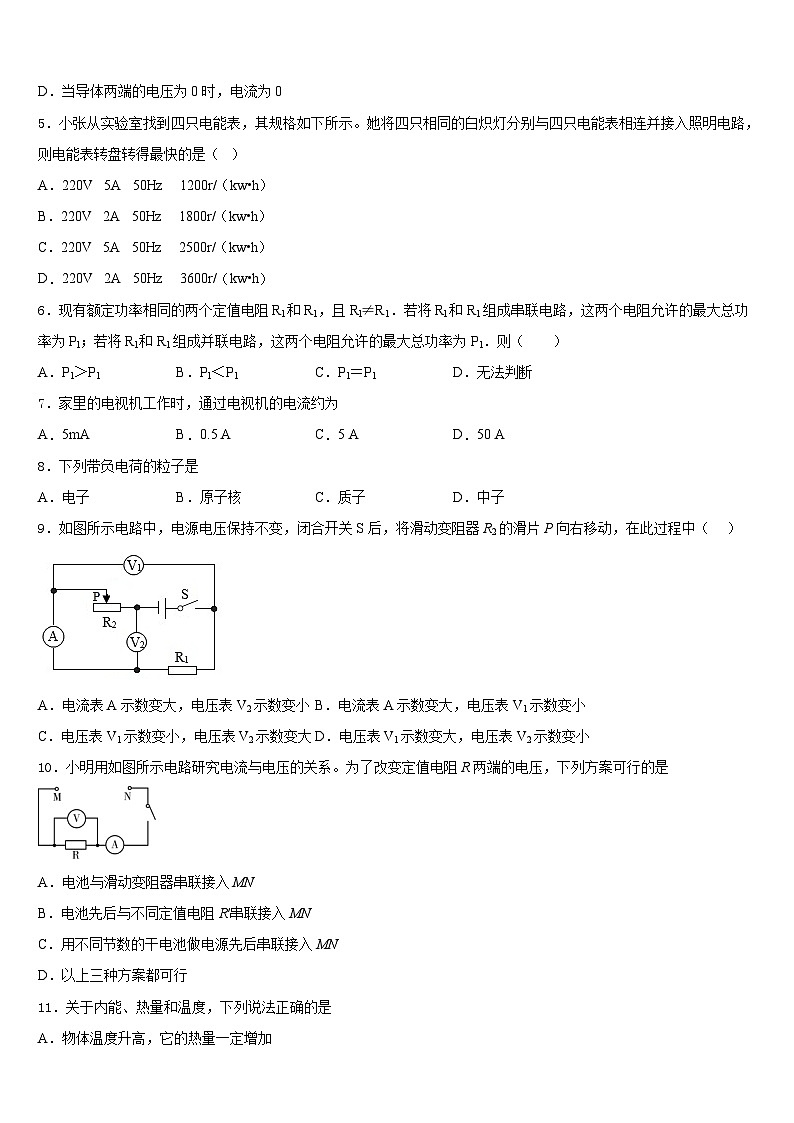

5．小张从实验室找到四只电能表，其规格如下所示。她将四只相同的白炽灯分别与四只电能表相连并接入照明电路，则电能表转盘转得最快的是（ ）
A．220V 5A 50Hz 1200r/（kw•h）
B．220V 2A 50Hz 1800r/（kw•h）
C．220V 5A 50Hz 2500r/（kw•h）
D．220V 2A 50Hz 3600r/（kw•h）
6．现有额定功率相同的两个定值电阻Rl和R1，且Rl≠R1．若将Rl和R1组成串联电路，这两个电阻允许的最大总功率为Pl；若将Rl和R1组成并联电路，这两个电阻允许的最大总功率为P1．则（ ）
A．P1＞P1B．P1＜P1C．P1＝P1D．无法判断
7．家里的电视机工作时，通过电视机的电流约为
A．5mAB．0.5 AC．5 AD．50 A
8．下列带负电荷的粒子是
A．电子B．原子核C．质子D．中子
9．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（ ）
A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小
C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数变大，电压表V2示数变小
10．小明用如图所示电路研究电流与电压的关系。为了改变定值电阻R两端的电压，下列方案可行的是
A．电池与滑动变阻器串联接入MN
B．电池先后与不同定值电阻R′串联接入MN
C．用不同节数的干电池做电源先后串联接入MN
D．以上三种方案都可行
11．关于内能、热量和温度，下列说法正确的是
A．物体温度升高，它的热量一定增加
B．物体内能增大，温度一定升高
C．物体内能增大，一定要从外界吸收热量
D．温度低的物体可能比温度高的物体内能多

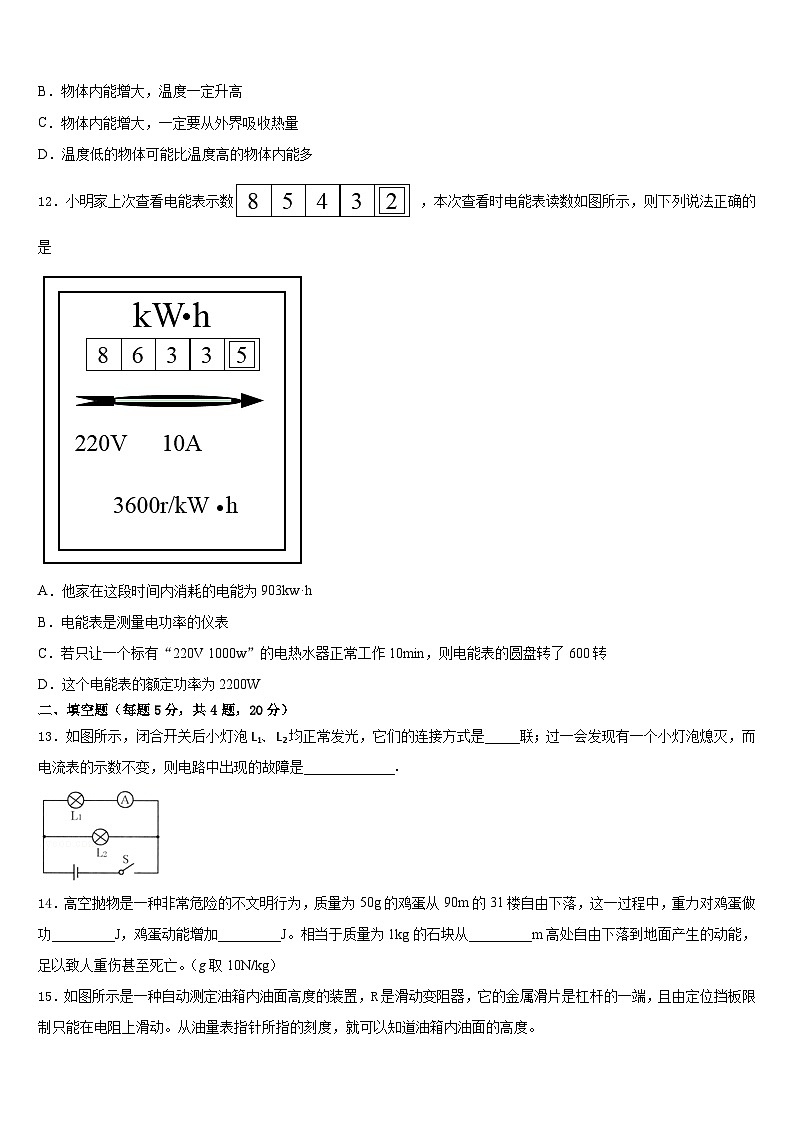

12．小明家上次查看电能表示数，本次查看时电能表读数如图所示，则下列说法正确的是
A．他家在这段时间内消耗的电能为903kw·h
B．电能表是测量电功率的仪表
C．若只让一个标有“220V 1000w”的电热水器正常工作10min，则电能表的圆盘转了600转
D．这个电能表的额定功率为2200W
二、填空题（每题5分，共4题，20分）
13．如图所示，闭合开关后小灯泡L1、L2均正常发光，它们的连接方式是_____联；过一会发现有一个小灯泡熄灭，而电流表的示数不变，则电路中出现的故障是_____________．
14．高空抛物是一种非常危险的不文明行为，质量为50g的鸡蛋从90m的31楼自由下落，这一过程中，重力对鸡蛋做功_________J，鸡蛋动能增加_________J。相当于质量为1kg的石块从_________m高处自由下落到地面产生的动能，足以致人重伤甚至死亡。（g取10N/kg）
15．如图所示是一种自动测定油箱内油面高度的装置，R是滑动变阻器，它的金属滑片是杠杆的一端，且由定位挡板限制只能在电阻上滑动。从油量表指针所指的刻度，就可以知道油箱内油面的高度。
油量表可以用______表改装而成。油量表的零刻度线是否与电流表原零刻度线相重合：______(填“是”或“不是”).油量表的刻度值从左往右是逐渐_____(填“增大”或“减小”)的。
16．在相距20km的甲、乙两地之间有两条输电线，已知输电线的电阻为0.01Ω/m。现在输电线在某处发生短路，为确定短路位置，检修员利用电压表、电流表和电源接成如图所示电路进行检测。当电压表的示数为1.5V时，电流表的示数为30mA，则检修员测量的电阻是__________，短路位置离甲地______m。
三、实验题（共12分）
17．（4分）小明利用如图甲电路探究电流跟电阻的关系．已知电源电压为6V且保持不变，实验用到的电阻阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω．
（1）她实验中多次改变R的阻值，调节滑动变阻器，使电压表示数保持不变，记下电流表的示数，得到图乙I﹣R图象．
①由实验图象可得出的结论是：_____．
②上述实验中，他利用5Ω的电阻完成实验后，接下来的操作是：将10Ω的电阻接入电路中，闭合开关，向_____（选填“左”或“右”）移动滑片，使电压表示数为_____V，读出电流表的示数．
（2）图丙中阴影部分的面积表示_____．
（3）为完成整个实验，应选择最大阻值至少为_____Ω的滑动变阻器．
18．（4分）小丽和小亮在探究“通过导体的电流跟电阻的关系”实验中，根据实验目的设计出实验电路图，并按电路图连接实验器材如图甲所示。
（1）在图甲所示的实物电路中，____________ 连接有错误（填写仪器名称）。
（2）小亮将电路连接的错误改正后开始实验，在闭合开关S前，应使滑动变阻器的滑片P置于________端（选填“左”或“右”）。
（3）在此实验中，为达到实验目的，每次应更换________ ，并移动滑动变阻器的滑片P，改变其连入电路的阻值，目的是使__________表的示数保持不变。
（4）在实验过程中，当滑动变阻器的滑片P移到某点时，发现两电表的示数如图乙、丙所示，则此时小亮所使用的电阻为_________ Ω。
（5）小丽重新设置了小亮实验中不变量的数值，又进行了多组实验，并根据自己的实验数据绘制出通过导体的电流随导体电阻变化规律的图像，如图丁所示。请你根据图像判断，当导体电阻为5Ω时，通过该导体的电流为__________A。
19．（4分）图所示，两个相同瓶子的瓶口相对，之间用一块玻璃板隔开，上面的瓶中装有空气，下面的瓶中装有密度比空气大的红棕色二氧化氮气体。抽掉玻璃板后，我们观察到红棕色气体逐渐进人上瓶，下瓶中气体颜色逐渐变淡，最后两瓶中气体颜色变得均匀。
（1）物理学中把这个现象叫做__________。
（2）此现象表明:_______________。
（3）小阳建议:把装有二氧化氮气体的瓶子放在装有空气的瓶子的上面，这样做既能表明上述观点，还可以使实验现象更明显。你认为小阳的建议__________(选填“可以”或“不能”)采纳，因为__________。
四、作图题（共16分）
20．（8分）如图所示，用电压表测量一全新干电池两端的电压，其表盘如图所示，请选择合适量程并标出此时指针的位置，图中O点为指针的轴心点。
（______）
21．（8分）根据如图所示的实物图，在虚线框内画出它的电路图
（______）
五、计算题（共22分）
22．（10分）如表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝。求：
（1）电烤箱在高温档正常工作10min所消耗的电能；
（2）电路中R2的阻值；
（3）电烤箱在低温档正常工作时，电路中的电流和R2的功率。
23．（12分）在如图所示的电路中，电源电压和灯泡电阻保持不变，R2的阻值范围是从0～20Ω，电流表的量程为0～3A，电压表的量程为0～3V，R3＝4Ω．求：
（1）只闭合开关S1时，电路消耗的功率为9W，则电源是多少？
（2）只闭合开关S2时，灯泡L正常发光，R3消耗的功率为1W，则灯泡的电阻是多少？
（3）灯泡的额定功率是多少？
（4）只闭合开S3时，在不损坏电流表、电压表和灯泡的情况下，电路消耗的最小功率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、C
4、D
5、D
6、C
7、B
8、A
9、A
10、D
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、并 L2断路
14、45 45 4.5
15、电流 不是 增大
16、50 2500
三、实验题（共12分）
17、电压一定时，电流与电阻成反比 右 2.5 定值电阻两端的电压 35
18、电流表 右 电阻 电压 10Ω 1.2A
19、扩散 分子在不停地做无规则运动 不能 详见解析
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）6.6×105J；（2）66Ω；（3）2A， 264W。
23、（1）6V （2）8Ω （3）2W （4）2.25W
××牌电烤箱
额定电压
220V
额定功率
高温档
1100W
低温档
440W
电源频率
50Hz
