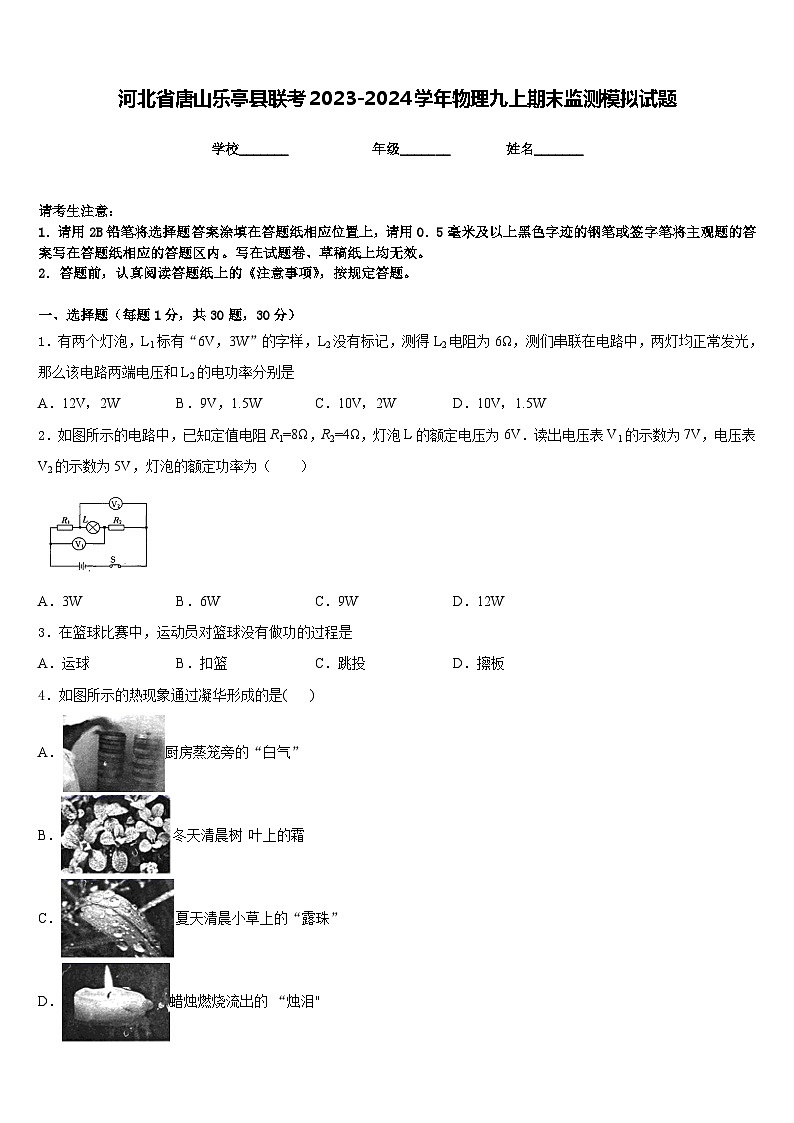

河北省唐山乐亭县联考2023-2024学年物理九上期末监测模拟试题含答案

这是一份河北省唐山乐亭县联考2023-2024学年物理九上期末监测模拟试题含答案，共9页。试卷主要包含了下列说法中正确的是，关于电阻，下列说法中正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．有两个灯泡，L1标有“6V，3W”的字样，L2没有标记，测得L2电阻为6Ω，测们串联在电路中，两灯均正常发光，那么该电路两端电压和L2的电功率分别是
A．12V，2WB．9V，1.5WC．10V，2WD．10V，1.5W
2．如图所示的电路中，已知定值电阻R1=8Ω，R2=4Ω，灯泡L的额定电压为6V．读出电压表V1的示数为7V，电压表V2的示数为5V，灯泡的额定功率为（ ）
A．3WB．6WC．9WD．12W
3．在篮球比赛中，运动员对篮球没有做功的过程是
A．运球B．扣篮C．跳投D．擦板
4．如图所示的热现象通过凝华形成的是( )
A．厨房蒸笼旁的“白气”
B．冬天清晨树 叶上的霜
C．夏天清晨小草上的“露珠”
D．蜡烛燃烧流出的 “烛泪"

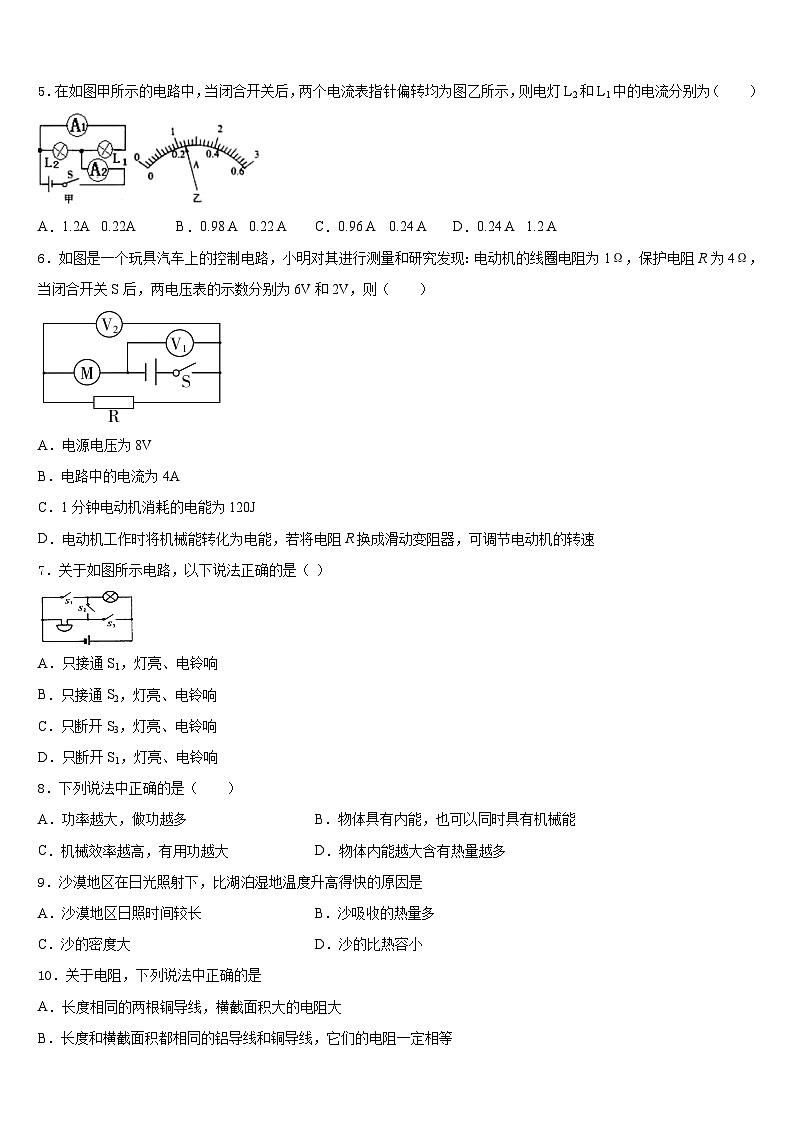

5．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则电灯L2和L1中的电流分别为（ ）
A．1.2A 0.22AB．0.98 A 0.22 AC．0.96 A 0.24 AD．0.24 A 1.2 A
6．如图是一个玩具汽车上的控制电路，小明对其进行测量和研究发现：电动机的线圈电阻为1Ω，保护电阻R为4Ω，当闭合开关S后，两电压表的示数分别为6V和2V，则（ ）
A．电源电压为8V
B．电路中的电流为4A
C．1分钟电动机消耗的电能为120J
D．电动机工作时将机械能转化为电能，若将电阻R换成滑动变阻器，可调节电动机的转速
7．关于如图所示电路，以下说法正确的是（ ）
A．只接通S1，灯亮、电铃响
B．只接通S2，灯亮、电铃响
C．只断开S3，灯亮、电铃响
D．只断开S1，灯亮、电铃响
8．下列说法中正确的是（ ）
A．功率越大，做功越多B．物体具有内能，也可以同时具有机械能
C．机械效率越高，有用功越大D．物体内能越大含有热量越多
9．沙漠地区在日光照射下，比湖泊湿地温度升高得快的原因是
A．沙漠地区日照时间较长B．沙吸收的热量多
C．沙的密度大D．沙的比热容小

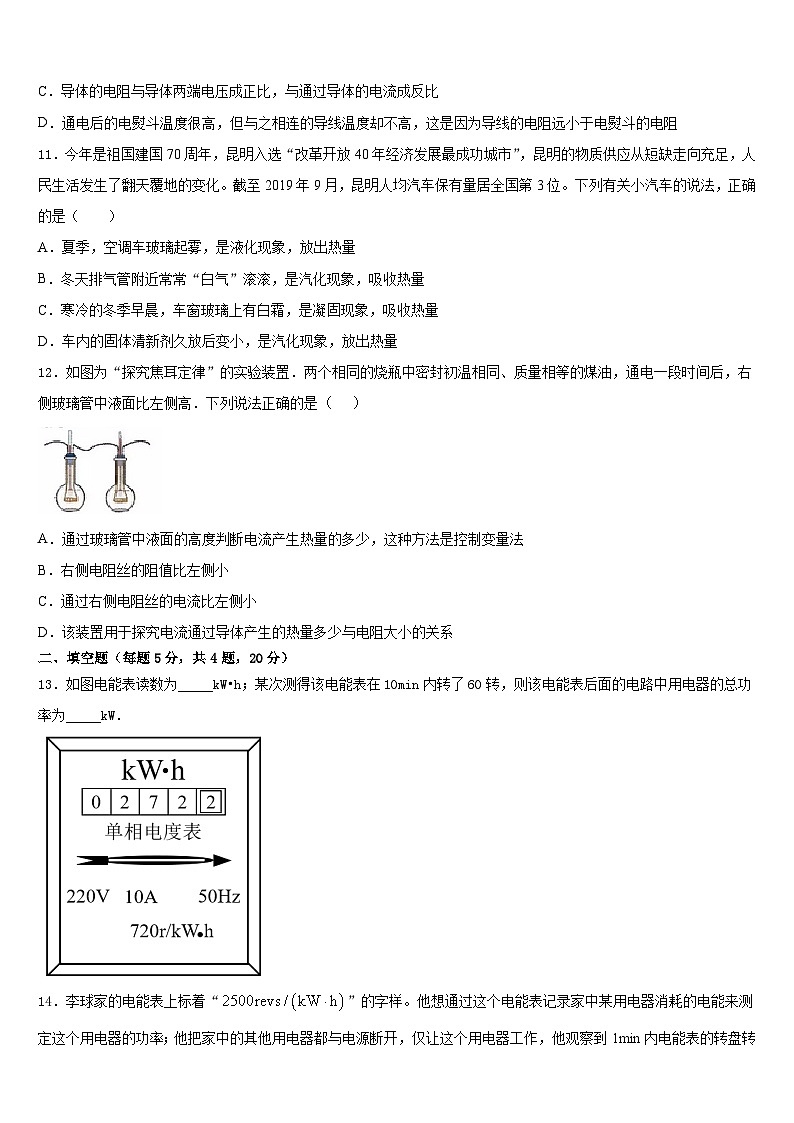

10．关于电阻，下列说法中正确的是
A．长度相同的两根铜导线，横截面积大的电阻大
B．长度和横截面积都相同的铝导线和铜导线，它们的电阻一定相等
C．导体的电阻与导体两端电压成正比，与通过导体的电流成反比
D．通电后的电熨斗温度很高，但与之相连的导线温度却不高，这是因为导线的电阻远小于电熨斗的电阻
11．今年是祖国建国70周年，昆明入选“改革开放40年经济发展最成功城市”，昆明的物质供应从短缺走向充足，人民生活发生了翻天覆地的变化。截至2019年9月，昆明人均汽车保有量居全国第3位。下列有关小汽车的说法，正确的是（ ）
A．夏季，空调车玻璃起雾，是液化现象，放出热量
B．冬天排气管附近常常“白气”滚滚，是汽化现象，吸收热量
C．寒冷的冬季早晨，车窗玻璃上有白霜，是凝固现象，吸收热量
D．车内的固体清新剂久放后变小，是汽化现象，放出热量
12．如图为“探究焦耳定律”的实验装置．两个相同的烧瓶中密封初温相同、质量相等的煤油，通电一段时间后，右侧玻璃管中液面比左侧高．下列说法正确的是（ ）
A．通过玻璃管中液面的高度判断电流产生热量的多少，这种方法是控制变量法
B．右侧电阻丝的阻值比左侧小
C．通过右侧电阻丝的电流比左侧小
D．该装置用于探究电流通过导体产生的热量多少与电阻大小的关系
二、填空题（每题5分，共4题，20分）
13．如图电能表读数为_____kW•h；某次测得该电能表在10min内转了60转，则该电能表后面的电路中用电器的总功率为_____kW．
14．李球家的电能表上标着“”的字样。他想通过这个电能表记录家中某用电器消耗的电能来测定这个用电器的功率；他把家中的其他用电器都与电源断开，仅让这个用电器工作，他观察到1min内电能表的转盘转了50转。通过计算得到了该用电器功率为_____kW。
15．某会议室里安装了100只相同的LED节能灯，这些灯全部正常发光2 h，且无其他用电器工作，电能表的示数由变为．已知每只LED节能灯的额定电压为220 V，则通过每只灯泡的电流为________A．
16．由高处下落的物体，重力做功，重力势能转化为动能；两手互相摩擦，克服摩擦力做功，机械能转化为内能。以上两个例子的共同之处是______过程中，都伴随着______。
三、实验题（共12分）
17．（4分）磁场看不见、摸不着，小宇想利用铁屑和小磁针（黑色一端为 N 极）来探究通电螺线管外部磁场特点。请你解答以下问题：
（1）根据图甲中铁屑的排列情况可初步推断：通电螺线管外部的磁场分布与_____磁体的磁场相似。
（2）实验中，小磁针的作用是为了研究通电螺线管周围的_____。（选填“磁场强弱”或“磁场方向”）
（3）小宇在奥斯特实验的启发下，只改变通电螺线管中的电流方向，实验现象如图乙所示。对比两次的实验现象可知：通电螺线管两端的磁极性质与通电螺线管中的电流方向_____。（选填“有关”或“无关”）
（4）下列操作中能增强通电螺线管磁性的是_____。（多选，填写选项前的字母）
A．只增大通电螺线管中的电流 B．只改变通电螺线管中的电流方向
C．只在通电螺线管内插入铁棒 D．只减少通电螺线管的匝数
18．（4分）某实验小组的同学用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3.8V，额定功率小于1W，电源电压恒为6V，滑动变阻器R的规格为“20Ω 1A”，图甲所示是该实验小组没有连接完整的电路。
(1)请你用笔线代替导线，在图甲中把电路连接完整。
（______）
(2)正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡都不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该状况的原因应该是_______；
(3)排出故障后，通过正确操作，当灯泡正常发光时，电流表示数如图乙所示，其值为___A，小灯泡的额定功率为______W；
(4)测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向_____（选填“左”或“右”）端滑动；
(5)测量小灯泡的电功率____________（选填“需要”或“不需要”）多次测量求平均值，原因是______________；
(6)图丙是该实验小组的同学测量小灯泡电功率的电路图，测量后他们对测量结果进行了误差分析，考虑电表本身对电路的影响，该电路主要是由于所测______（选填“电压”或“电流”）值偏大引起小灯泡电功率偏大的。
19．（4分）小文为了测量未知电阻Rx阻值，选择了满足实验要求的实验器材，连接的实验电路如图甲所示。闭合开关S，滑动变阻器滑片P滑动到某一位置时，电压表、电流表的示数如图乙、丙所示。则Rx两端的电压为_______V，通过Rx的电流为_______A，电阻Rx的阻值为_______。
四、作图题（共16分）
20．（8分） (1)学校“创客小组”利用“光控开关”(天黑时自动闭合，天亮时自动断开)和“声控开关”(有声时自动闭合，无声时自动断开)，设计出只有在天黑且有声音时灯才亮的自动控制电路。请按设计要求将图中的光控开关、声控开关、灯泡用笔画线代替导线正确连入电路，并同时安装一个不受开关控制的三孔插座（____）。
(2)地球周围存在磁场。如图所示，请标出地面附近的小磁针静止时N极的指向（____）。
21．（8分）将下面的实物图用笔画代替导线补充完整，要求L1和L2并联_____。
五、计算题（共22分）
22．（10分）如图甲所示的小浣熊电煮锅，可以通过控制开关实现高、中、低三档加热，其简化电路图如图乙所示。R1、R2、R3均为电热丝，已知R1=160Ω，电煮锅的部分参数如下表。求：
(1)电煮锅的低温档功率是多少？
(2)某次小明关闭其它用电器只用电煮锅高温档烧水炖汤时，观察到电能表的转盘在1min内转了50转（电能表的表盘上标有3000r/kW·h）,求家庭电路的实际电压。
(3)若不计热量损失，电煮锅在额定电压下使用高温档加热，2L水从12℃升高到100℃，需要多长时间？[c水=4.2×103J/(kg·℃)，ρ水=1.0×103kg/m³]
23．（12分）小聪的爸爸给自家的小汽车安装了电加热座椅垫如图甲。小聪研发发现该座椅垫有“高温”、“低温”、“关”三个档位，其电路示意图如图乙，电源电压为12V，R2=7.2，低温功率为9W.求：
(1)座椅垫处于“低温”时，电路中的电流是多少?
(2)加热片R1的阻值是多少?
(3)座椅垫处于“高温”档时，功率是多少？高温档5min能产生热量是多少焦耳?
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、D
4、B
5、C
6、C
7、B
8、B
9、D
10、D
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、272.2 0.5
14、1.2
15、0.1
16、能量转化 做功
三、实验题（共12分）
17、条形 磁场方向 有关 AC
18、 灯泡灯丝（灯泡）断路 0.2 0.76 右 不需要 灯在不同电压下的功率不同 电流
19、2.5 0.5 5
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)242W；(2)200V；(3)611s
23、（1）0.75A（2）8.8Ω（3）6000J
额定电压
220V
高温档功率
1210W
中温档功率
440W
低温档功率
容量
2L
