沈阳市重点中学2023-2024学年物理九年级第一学期期末联考试题含答案

这是一份沈阳市重点中学2023-2024学年物理九年级第一学期期末联考试题含答案，共8页。试卷主要包含了图中关于电与磁的说法错误的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．标有“6V 1.5W”的小灯泡，通过它的电流随两端电压变化的关系如图所示，若把这样的三只灯泡串联起来，接在12V的电源两端，灯泡的电阻及实际功率约为:
A．24Ω 0.67WB．20Ω 0.8WC．24Ω 0.96WD．20Ω 0.67W
2．关于四冲程内燃机，下列说法正确的是（ ）
A．内燃机一个工作循环曲轴转两周，做功两次
B．若转速为4800 r/min，则1 s完成80个冲程
C．进气门和排气门既不能同时关闭，也不能同时打开
D．在做功冲程中，燃料燃烧产生的高温燃气推动活塞向下运动，内能转化为机械能
3．甲乙两用电器电功率之比为1：2，通电时间之比为3：4，则消耗的电能之比为（ ）
A．8：3B．3：8C．3：2D．2：3
4．下列有关生活用电常识做法不可行的是（ ）
A．离开教室后应及时关掉电灯和电风扇的电源
B．当有人触电时应迅速用手把他拉到安全的地方
C．让长期不使用的家用电器处于电源断开状态
D．使用测电笔时，笔尖应接触被测的导线，手指按住笔卡，不能碰到笔尖
5．关于家庭电路和安全用电，下列说法中正确的是
A．使用试电笔时，手指不能触碰试电笔上端的金属帽
B．金属外壳的用电器必须接地
C．低于220V的电压对人体都是安全的
D．若空气开关“跳闸”，一定是电路中出现了短路
6．图中关于电与磁的说法错误的是（ ）
A．甲：改变电路中电流的方向，小磁针偏转的方向也会相反
B．乙：接通电源后，当小锤击打铃碗时，电磁铁仍具有磁性
C．丙：开关闭合后，位于螺线管右侧的小磁针将逆时针旋转90°
D．丁：闭合开关后，吸起大头针的数目不同，说明电磁铁磁性强弱与线圈匝数有关
7．在做物理分组实验时，老师给各组的酒精灯加完酒精后剩下半瓶酒精，下列关于瓶中剩余酒精的比热容和热值说法正确是（ ）
A．比热容和热值都减为原来的一半
B．比热容和热值都不变
C．比热容减为原来的一半，热值不变
D．热值减为原来的一半，比热容不变
8．一个轻质小球靠近用毛皮摩擦过的橡胶棒时，它们相互吸引，则小球（ ）
A．一定不带电B．一定带负电C．一定带正电D．可能不带电
9．（2016·泰安卷）如图所示，电源电压为4.5V，电压表量程为“0～3V”， 电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω 1A”，小灯泡L标有“2.5V 1.25W”（灯丝电阻不变）．在保证小灯泡L电流不超出额定电流的情况下，移动滑动变阻器的滑片，下列说法正确的是（ ）
①小灯泡的额定电流是0.6A
②滑动变阻器连入电路的阻值变化范围是4Ω～10Ω
③电压表示数变化范围是0～3V
④电流表示数变化范围是0.3～0.5A

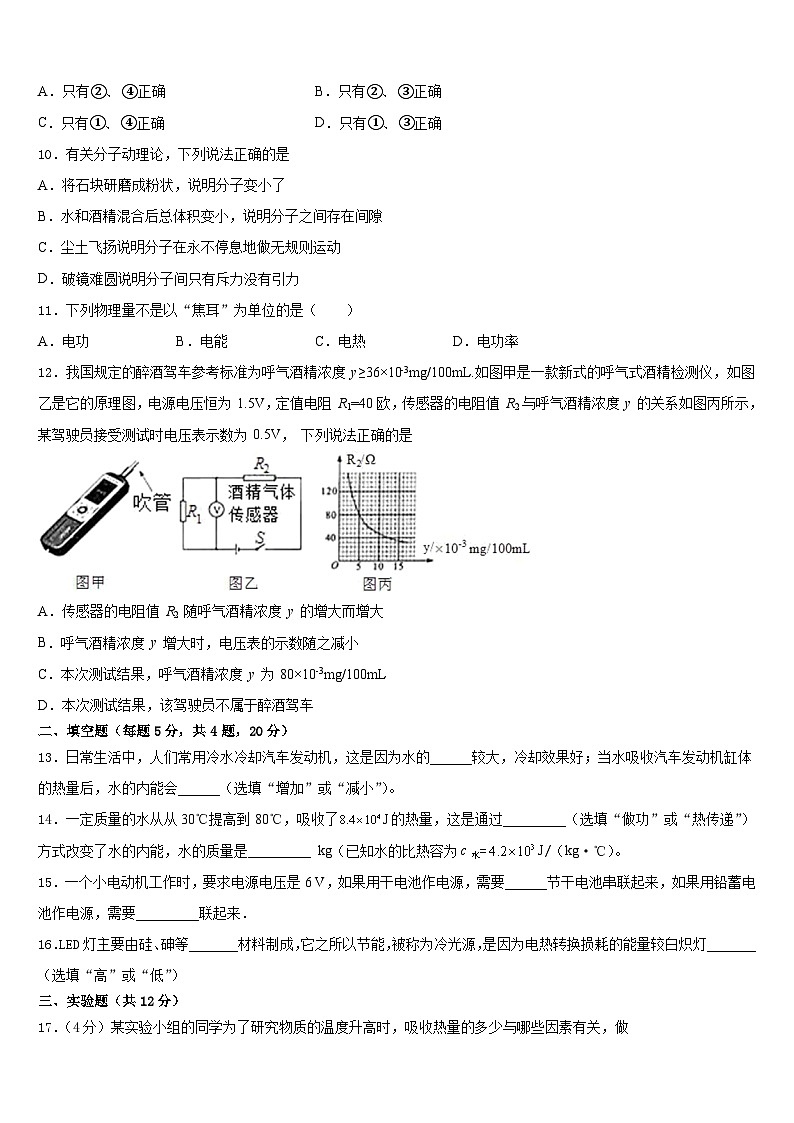

A．只有②、④正确B．只有②、③正确
C．只有①、④正确D．只有①、③正确
10．有关分子动理论，下列说法正确的是
A．将石块研磨成粉状，说明分子变小了
B．水和酒精混合后总体积变小，说明分子之间存在间隙
C．尘土飞扬说明分子在永不停息地做无规则运动
D．破镜难圆说明分子间只有斥力没有引力
11．下列物理量不是以“焦耳”为单位的是（ ）
A．电功B．电能C．电热D．电功率
12．我国规定的醉酒驾车参考标准为呼气酒精浓度 y≥36×10-3mg/100mL.如图甲是一款新式的呼气式酒精检测仪，如图乙是它的原理图，电源电压恒为 1.5V，定值电阻 R1=40欧，传感器的电阻值 R2与呼气酒精浓度 y 的关系如图丙所示，某驾驶员接受测试时电压表示数为 0.5V， 下列说法正确的是
A．传感器的电阻值 R2 随呼气酒精浓度 y 的增大而增大
B．呼气酒精浓度 y 增大时，电压表的示数随之减小
C．本次测试结果，呼气酒精浓度 y 为 80×10-3mg/100mL
D．本次测试结果，该驾驶员不属于醉酒驾车
二、填空题（每题5分，共4题，20分）
13．日常生活中，人们常用冷水冷却汽车发动机，这是因为水的______较大，冷却效果好；当水吸收汽车发动机缸体的热量后，水的内能会______（选填“增加”或“减小”）。
14．一定质量的水从从30℃提高到80℃，吸收了J的热量，这是通过_________（选填“做功”或“热传递”）方式改变了水的内能，水的质量是_________ kg（已知水的比热容为c水=J/（kg·℃）。
15．一个小电动机工作时，要求电源电压是6 V，如果用干电池作电源，需要______节干电池串联起来，如果用铅蓄电池作电源，需要_________联起来．
16．LED灯主要由硅、砷等_______材料制成，它之所以节能，被称为冷光源，是因为电热转换损耗的能量较白炽灯_______（选填“高”或“低”）
三、实验题（共12分）
17．（4分）某实验小组的同学为了研究物质的温度升高时，吸收热量的多少与哪些因素有关，做
了如下实验：在四个相同的烧杯里分别盛入水和煤油，用同样的电热器给它们加热，得到如下实验数据：
（1）比较1、3次实验可得结论：质量相同的不同物质，升高相同的温度，吸收的热量______ （填“相同”或“不同”）
（2）比较______、______次实验可得结论：同种物质，升高相同的温度，质量越大，吸收的热量越多．
（3）比较3、4次实验可得结论：__________________________
（4）综上所述，可以得出：物质温度升高时，吸收热量的多少与__________、______、______有关．
（5）该实验小组获得探究成功，主要得益于采用了___________法．
18．（4分）小明在实验室里用伏安法测量电阻Rx的阻值，所用电源两端的电压大约为3V，Rx的阻值大约为6Ω。
（1）请你添加两条导线将如图甲所示的实验电路补充完整。
（___________）
（2）开关闭合前，应将滑动变阻器的滑片P调至_______（选填“A”或“B”）端。
（3）电路连接正确后，闭合开关，调节滑动变阻器滑片P至某一位置，电压表的示数如图乙所示，电流表的示数如图丙所示，则电压表的示数为_________V，电流表的示数为___________A，电阻Rx的阻值为____________Ω。
19．（4分）实验小组同学研究“小灯泡的电功率”。
（1）首先，他们测量- -只额定电压为2.5V小灯泡的额定功率:
①如图甲，小明连接完电路，经检查发现只有一根导线连接错误，请在这根导线上打“X”，并正确连接;
（________）
②正确连接后，闭合开关，发现灯泡不亮，电压表有示数，取下灯泡后，电压表示数不变，则电路的故障可能是_________。
③排除电路故障后，闭合开关发现电压表的示数为1.3V，为了测出小灯泡的额定功率，滑动变阻器的滑片P应向_______ （选填 “C”或“D”）端滑动，当灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率是_______W:
④测出小灯泡的额定功率后，小明又把灯泡两端电压调为额定电压的一半，发现测得的功率不等于其额定功率的四分之一，这是由于____________________。
（2）小灯泡的电功率与哪些因素有关呢?小组同学猜想，小灯泡的电功率可能与电压、电流有关，于是他们设计了如下所示的三个电路图。
①图______电路可以研究小灯泡的电功率与电压的关系，理由是_____________；
②小组同学经过分析讨论，选择正确的电路进行实验，得出了小灯泡的电功率与电压关系的正确实验结论，支持该结论的实验现象是_________________。
四、作图题（共16分）
20．（8分）如图所示，请根据通电螺线管的N、S极判断磁感线的方向并标在虚线上；判断电源的“＋”、“－”极并标明在括号内。
（_____）
21．（8分）请你根据图甲电路图，在图乙中连接好实物电路
（____）
五、计算题（共22分）
22．（10分）某保温电热水壶电路如图所示，电源电压恒为220V，S是温控开关，R1、R2为加热电阻。当开关S接a时，电热水壶处于加热状态，此时通过电热水壶的电流是5A；当水烧开时，开关S自动切换到b，电热水壶处于保温状态，此时电热水壶的电功率为165W。忽略温度对电阻阻值的影响。求：
(1)R1的阻值；
(2)在保温状态下，通过电阻R2的电流；
(3)电热水壶在保温状态下工作10min所消耗的电能。
23．（12分）如图所示，将标有“2.5V 0.625W”字样的小灯泡接入电源电压4.5V（电压保持不变）电路中，为调节灯泡亮度，在电路中串联一个滑动变阻器，两个电压表的量程都是3V。
（1）移动滑动变阻器滑片，使小灯泡正常发光，灯泡正常发光时的电阻是多大？
（2）在小灯泡正常发光的情况下，通电5分钟，滑动变阻器消耗的电能是多少？
（3）为保证两个电压表两端的电压不超过3V，小灯泡两端的电压不超过额定电压的情况下，滑动变阻器允许的取值范围是多少？（假定灯丝电阻保持不变）
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、B
4、B
5、B
6、B
7、B
8、D
9、A
10、B
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、比热容 增加
14、热传递 0.4
15、4 3
16、半导体 低
三、实验题（共12分）
17、（1）不同．（2）1、2（3）质量相同的同种物质，升高的温度越高，吸收热量越多．（4）物质种类、质量、升高的温度．（5）控制变量．
18、 A 2 0.4 5
19、 灯泡断路 D 0.8 灯泡的电阻随温度的变化而变化 乙 图乙中串联， 能控制电路中的电流相同 电压表示数大的灯泡比示数小的灯泡亮
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)44Ω；(2)0.75A；(3)9.9×104J。
23、（1）10Ω（2）150J（3）8Ω～20Ω
实验次数
液体
质量/g
初温/℃
末温/℃
加热时间/min
1
水
200
20
28
8
2
水
100
20
28
4
3
煤油
200
20
28
4
4
煤油
200
20
24
2
