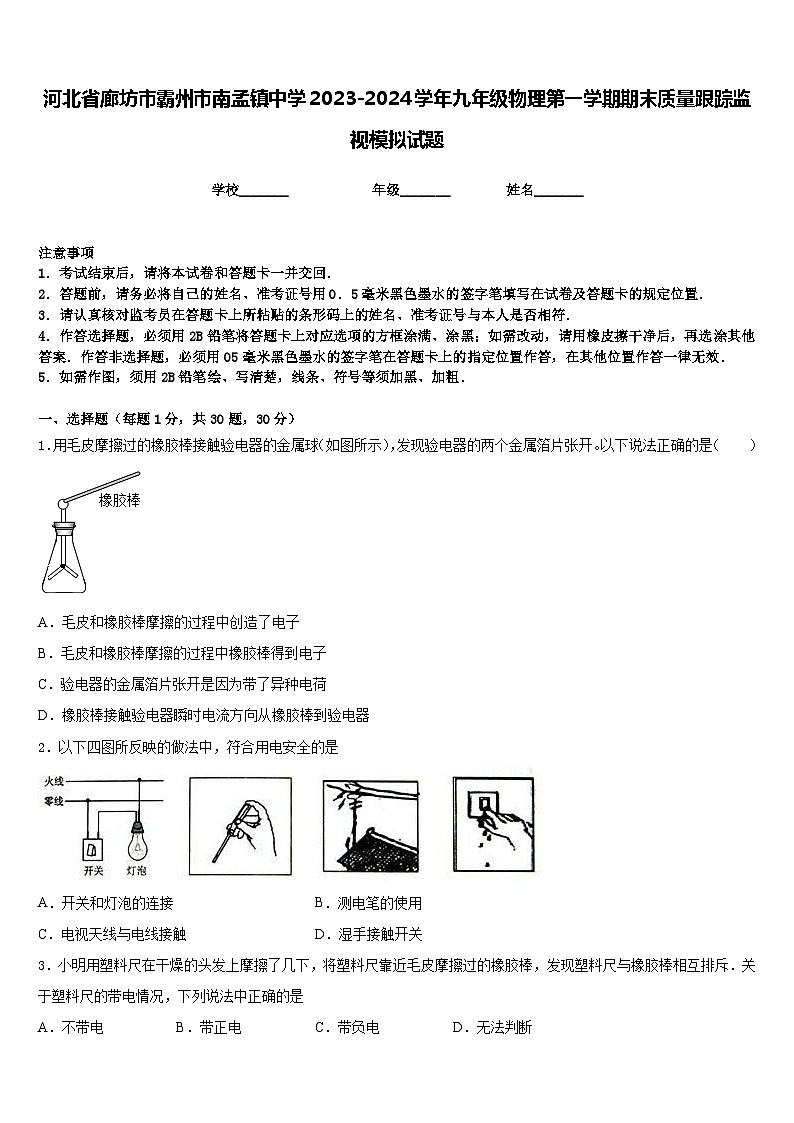

河北省廊坊市霸州市南孟镇中学2023-2024学年九年级物理第一学期期末质量跟踪监视模拟试题含答案

这是一份河北省廊坊市霸州市南孟镇中学2023-2024学年九年级物理第一学期期末质量跟踪监视模拟试题含答案，共9页。试卷主要包含了关于电学概念，下列说法正确的是，在家庭电路中，导线相互连接处，以下估测中最接近事实的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．用毛皮摩擦过的橡胶棒接触验电器的金属球（如图所示），发现验电器的两个金属箔片张开。以下说法正确的是（ ）
A．毛皮和橡胶棒摩擦的过程中创造了电子
B．毛皮和橡胶棒摩擦的过程中橡胶棒得到电子
C．验电器的金属箔片张开是因为带了异种电荷
D．橡胶棒接触验电器瞬时电流方向从橡胶棒到验电器
2．以下四图所反映的做法中，符合用电安全的是
A．开关和灯泡的连接B．测电笔的使用
C．电视天线与电线接触D．湿手接触开关
3．小明用塑料尺在干燥的头发上摩擦了几下，将塑料尺靠近毛皮摩擦过的橡胶棒，发现塑料尺与橡胶棒相互排斥．关于塑料尺的带电情况，下列说法中正确的是
A．不带电B．带正电C．带负电D．无法判断

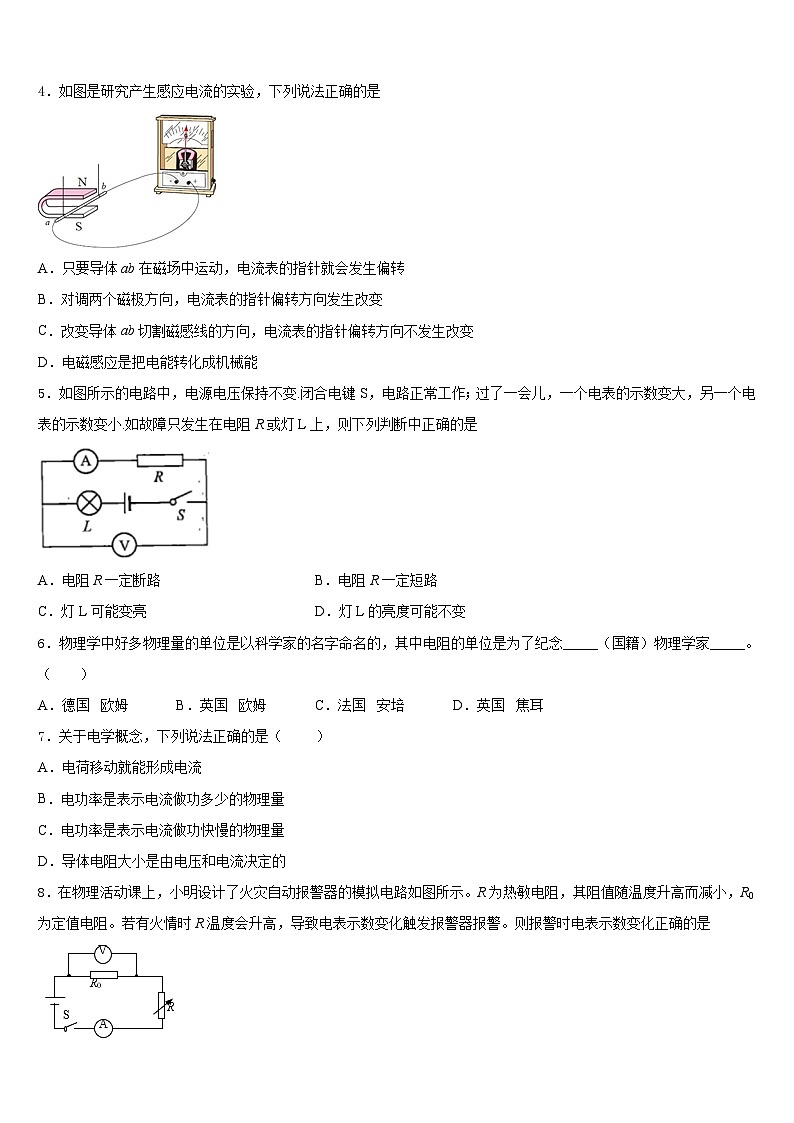

4．如图是研究产生感应电流的实验，下列说法正确的是
A．只要导体ab在磁场中运动，电流表的指针就会发生偏转
B．对调两个磁极方向，电流表的指针偏转方向发生改变
C．改变导体ab切割磁感线的方向，电流表的指针偏转方向不发生改变
D．电磁感应是把电能转化成机械能
5．如图所示的电路中，电源电压保持不变.闭合电键S，电路正常工作；过了一会儿，一个电表的示数变大，另一个电表的示数变小.如故障只发生在电阻R或灯L上，则下列判断中正确的是
A．电阻R一定断路B．电阻R一定短路
C．灯L可能变亮D．灯L的亮度可能不变
6．物理学中好多物理量的单位是以科学家的名字命名的，其中电阻的单位是为了纪念_____（国籍）物理学家_____。（ ）
A．德国 欧姆B．英国 欧姆C．法国 安培D．英国 焦耳
7．关于电学概念，下列说法正确的是（ ）
A．电荷移动就能形成电流
B．电功率是表示电流做功多少的物理量
C．电功率是表示电流做功快慢的物理量
D．导体电阻大小是由电压和电流决定的
8．在物理活动课上，小明设计了火灾自动报警器的模拟电路如图所示。R为热敏电阻，其阻值随温度升高而减小，R0为定值电阻。若有火情时R温度会升高，导致电表示数变化触发报警器报警。则报警时电表示数变化正确的是
A．电压表示数变大，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数变小，电流表示数变小
D．电压表示数变小，电流表示数变大

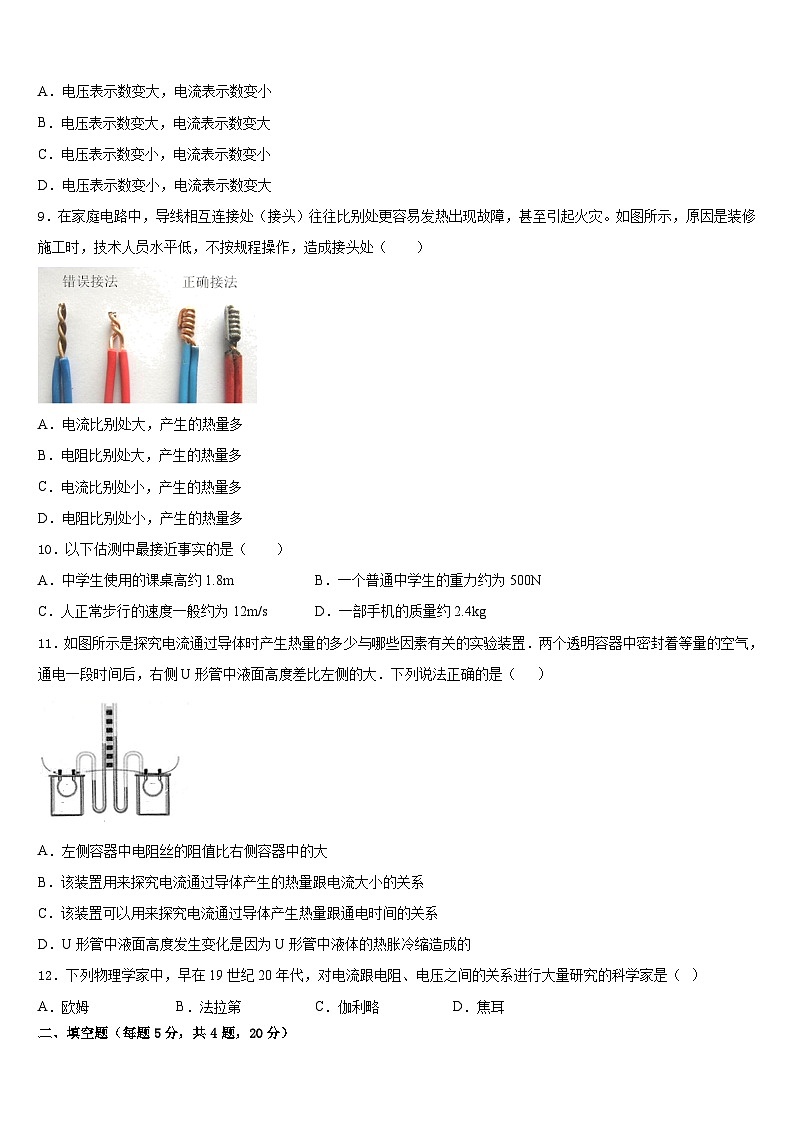

9．在家庭电路中，导线相互连接处（接头）往往比别处更容易发热出现故障，甚至引起火灾。如图所示，原因是装修施工时，技术人员水平低，不按规程操作，造成接头处（ ）
A．电流比别处大，产生的热量多
B．电阻比别处大，产生的热量多
C．电流比别处小，产生的热量多
D．电阻比别处小，产生的热量多
10．以下估测中最接近事实的是（ ）
A．中学生使用的课桌高约1.8mB．一个普通中学生的重力约为500N
C．人正常步行的速度一般约为12m/sD．一部手机的质量约2.4kg
11．如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大．下列说法正确的是（ ）
A．左侧容器中电阻丝的阻值比右侧容器中的大
B．该装置用来探究电流通过导体产生的热量跟电流大小的关系
C．该装置可以用来探究电流通过导体产生热量跟通电时间的关系
D．U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的
12．下列物理学家中，早在19世纪20年代，对电流跟电阻、电压之间的关系进行大量研究的科学家是（ ）
A．欧姆B．法拉第C．伽利略D．焦耳
二、填空题（每题5分，共4题，20分）
13．摩擦起电的原因是_________（选填“创造了电荷”或“电荷的转移”）；如图所示，小女孩用橡胶棒去摩擦动物的皮毛后，接触验电器，验电器金属箔片分开的原因是____________。
14．为了保证用电安全，在家庭电路中，电灯的开关应该与_______线相连；如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座里．可能会导致电路__________，使空气开关跳闸．
15．一个标有“220V、100W”字样的电灯(灯泡电阻不随温度变化而变化)，1度电可供其正常工作________小时。如果把它接在100V的电源上，其实际功率为________W。
16．如图一甲所示的电路中，要使L1与L2并联，应该只闭合开关_____，其它开关断开；某引爆装置如图一乙所示，起爆前定时开关S是闭合的，当设定的起爆时间一到，定时开关S就会自动断开，为使引爆装置停止工作，应在_____（填“”或“” ）处剪断导线，拆除前起爆器上_____（填“有”或“没有”）电流通过。
三、实验题（共12分）
17．（4分）在“探究电流与电压的关系”实验中，某实验小组经过相互讨论，完成了该实验方案的三次设计:
(1)由图1到图2，改进的理由是：_____；
(2)由图2到图3，改进的理由是：_____；
(3)当用图3电路“探究电流与电阻的关系”时，已知电源电压为4.5V，滑动变阻器的最大阻值为50Ω．当定值电阻为10Ω时，对应的电流表示数为0.2A， 为了测量更多组数据，又提供了20Ω、30Ω、40Ω、 50Ω定值电阻各一个，其中_____电阻不能使用．
18．（4分）小明利用学生电源（6V）、电阻箱完成“电流跟导体电阻的关系”实验。
（1）小明根据实验目的设计出实验电路图，并按电路图连接实验器材如图甲所示。闭合开关前，滑动变阻器滑片P应置于_________端。
（2）小明在闭合开关前，电阻箱读数如图乙所示，此时，电阻箱接入电路电阻为________ Ω。
（3）小明闭合开关后发现电压表、电流表示数均为零，若故障只发生在滑动变阻器上，则该滑动变阻器________ （选填“开路”、“短路”“完好”）
（4）排除故障后，在小明继续做实验过程中，当他将电阻箱的阻值由10Ω调为15Ω时，为顺利完成实验，他应将滑动变阻器的滑片向_________端移动。（选填“A”或“B”）
（5）当电阻箱接入电路的阻值为20Ω时，小明发现无论怎样移动滑动变阻器的滑片P，电压表的示数始终无法达到3V。此时小明应采取的措施是_________。（选填序号）
A．更换一只新的电压表
B．用“2A 100Ω”的滑动变阻器替换原来的滑动变阻器
（6）最终，小明记录下的实验数据如下表所示，请根据表格中的数据归纳通过导体的电流跟导体电阻的关系：在导体两端电压不变时，通过导体的电流与导体电阻成_________。
19．（4分）小宇同学在“探究串联电路电压规律”的实验时，得到“电源两端电压总大于各用电器两端电压之和”的结论，这与之前“电源两端电压等于各用电器两端电压之和”的猜想不符。小宇用图甲所示的电路继续进行探究：
(1)测量电源及灯泡两端电压，电压表接在AB两点，是为了测量灯___两端的电压，闭合开关，电压表的示数（如图乙所示）是____V；
(2)接着小宇直接将电压表接A点的接线改接到D点，闭合开关后，发现电压表_______；
(3)纠正错误后，小宇测出导线BC间的电压大约为0.05V。由此得知导线分压可能是造成结论与猜想不符的原因。为了能更明显地观察到导线分压的现象，应选择较__（选填“粗”或“细”）的导线，原因是在长度和材料相同时，__________电阻越大。
四、作图题（共16分）
20．（8分）如图所示，请在图中画出力F的力臂l及物体所受重力的示意图。
21．（8分）请按要求作图
（1）如图所示，在图中画出相应的入射光线和折射光线；
（___________）
（2）如图所示，人站在匀速上行的电梯上随电梯一起向上运动，作出人的受力示意图。
（________）
五、计算题（共22分）
22．（10分）小华组装了一台直流电动机模型，他将电动机模型接入如图（a）所示的电路中，已知电源电压U=3V，并保持不变，电动机内部线圈电阻R=2Ω，接通电路后，电动机正常转动，电流表读数I=0.5A，已知电动机正常工作时的能量转化关系如图（b）所示，摩擦不计，求：
(1)电动机正常转动1min消耗的电能W和线圈产生的热量Q；
(2)电动机输出的机械功率P；
(3)电动机转换成机械能的效率η（百分数后保留一位小数）。
23．（12分）小华家买了一个家用电吹风，其简化电路如图所示，主要技术参数如下表。电吹风在额定电压下工作，请解答如下问题：
(1)当开关接2和3时，电吹风吹冷风，此时通过电动机的电流是多大？
(2)当开关接1和2时，电吹风吹热风，电热丝正常工作时的电阻是多大？
(3)电吹风内电动机的电阻是1Ω，电吹风吹冷风10min产生的热量是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、C
4、B
5、C
6、A
7、C
8、B
9、B
10、B
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、电荷的转移； 同种电荷相互排斥。
14、火 短路
15、10 20.66
16、S1、S3 没有
三、实验题（共12分）
17、详见解析 详见解析 50Ω
18、A 5 开路 A B 反比
19、L1 1.7 指针反偏（或指针偏向0刻度线的左边） 细 橫截面积越小
四、作图题（共16分）
20、如下图所示
21、
五、计算题（共22分）
22、 (1) 90J； 30J；(2) 1W； (3) 66.7%
23、 (1) 0.5A；(2) 55Ω；(3) 150J
U/V
3
3
3
3
3
R/Ω
5
10
15
20
30
Ⅰ/A
0.6
0.3
0.2
0.15
0.1
热风温度
50﹣75℃
额定功率
热风时：990W
冷风时：110W
额定电压
220V
