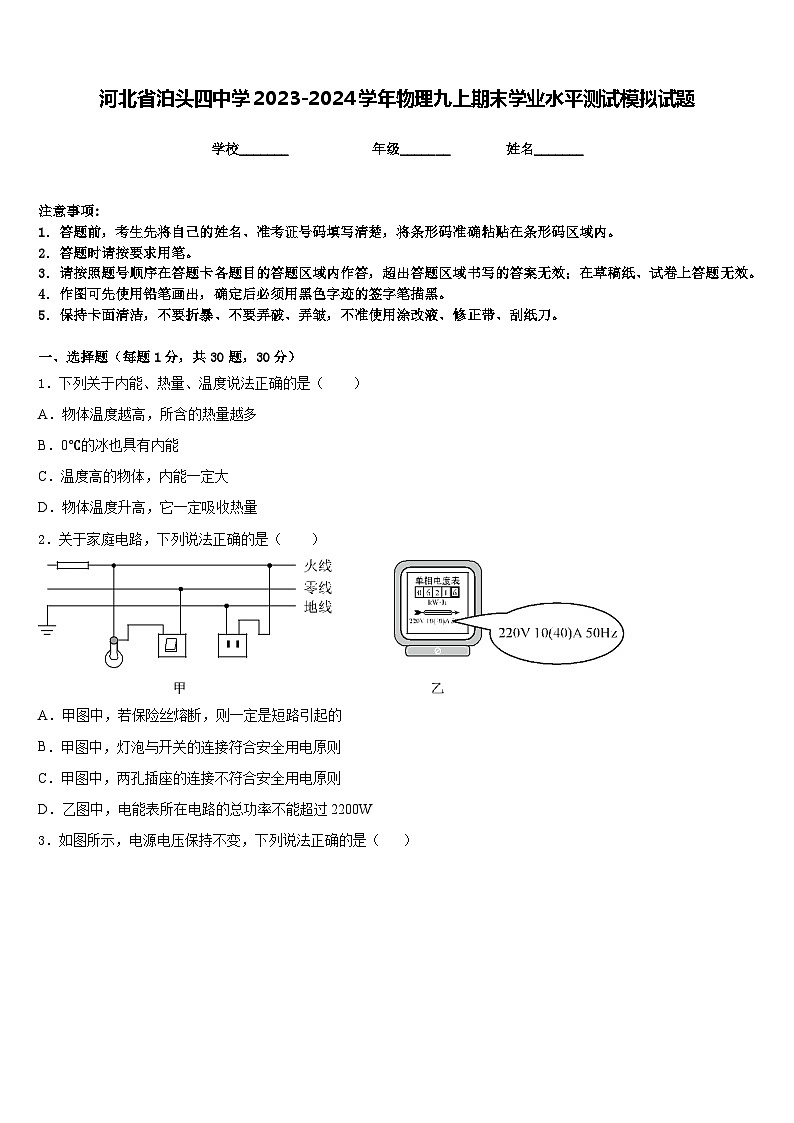

河北省泊头四中学2023-2024学年物理九上期末学业水平测试模拟试题含答案

这是一份河北省泊头四中学2023-2024学年物理九上期末学业水平测试模拟试题含答案，共9页。试卷主要包含了答题时请按要求用笔，下列关于温度等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．下列关于内能、热量、温度说法正确的是（ ）
A．物体温度越高，所含的热量越多
B．0℃的冰也具有内能
C．温度高的物体，内能一定大
D．物体温度升高，它一定吸收热量
2．关于家庭电路，下列说法正确的是（ ）
A．甲图中，若保险丝熔断，则一定是短路引起的
B．甲图中，灯泡与开关的连接符合安全用电原则
C．甲图中，两孔插座的连接不符合安全用电原则
D．乙图中，电能表所在电路的总功率不能超过2200W

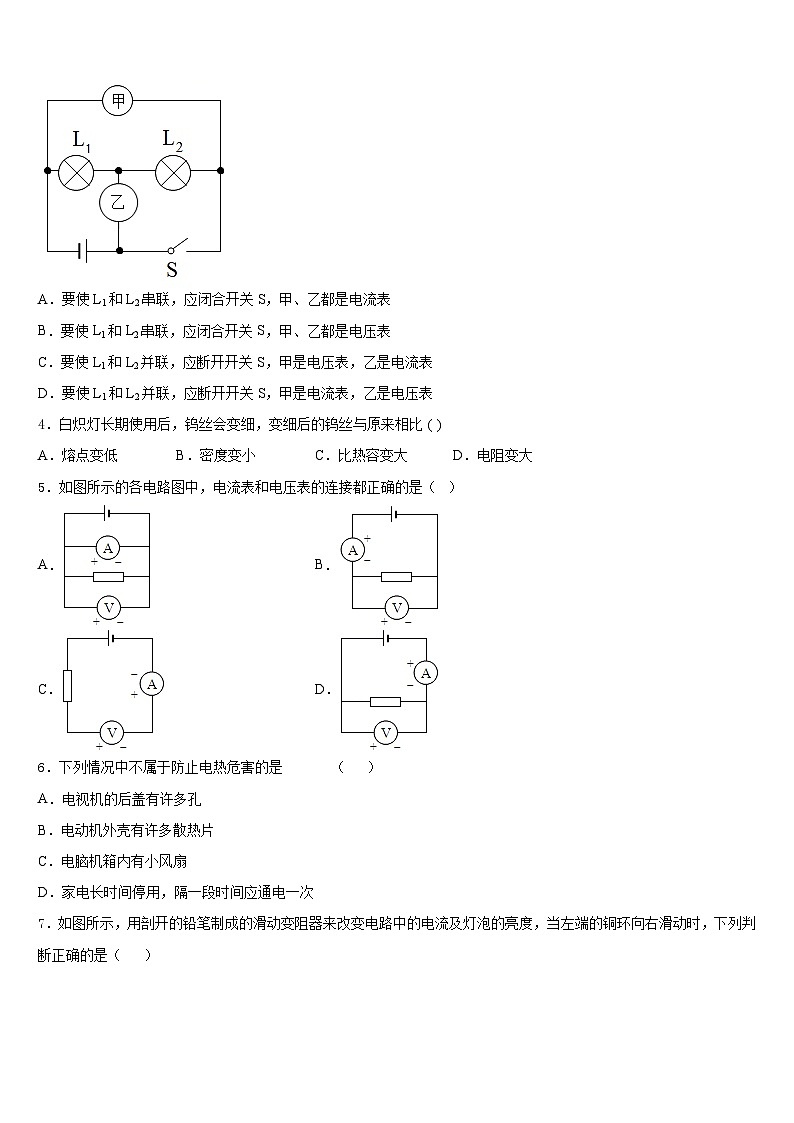

3．如图所示，电源电压保持不变，下列说法正确的是（ ）
A．要使L1和L2串联，应闭合开关S，甲、乙都是电流表
B．要使L1和L2串联，应闭合开关S，甲、乙都是电压表
C．要使L1和L2并联，应断开开关S，甲是电压表，乙是电流表
D．要使L1和L2并联，应断开开关S，甲是电流表，乙是电压表
4．白炽灯长期使用后，钨丝会变细，变细后的钨丝与原来相比 ( )
A．熔点变低B．密度变小C．比热容变大D．电阻变大
5．如图所示的各电路图中，电流表和电压表的连接都正确的是（ ）
A．B．
C．D．
6．下列情况中不属于防止电热危害的是 （ ）
A．电视机的后盖有许多孔
B．电动机外壳有许多散热片
C．电脑机箱内有小风扇
D．家电长时间停用，隔一段时间应通电一次

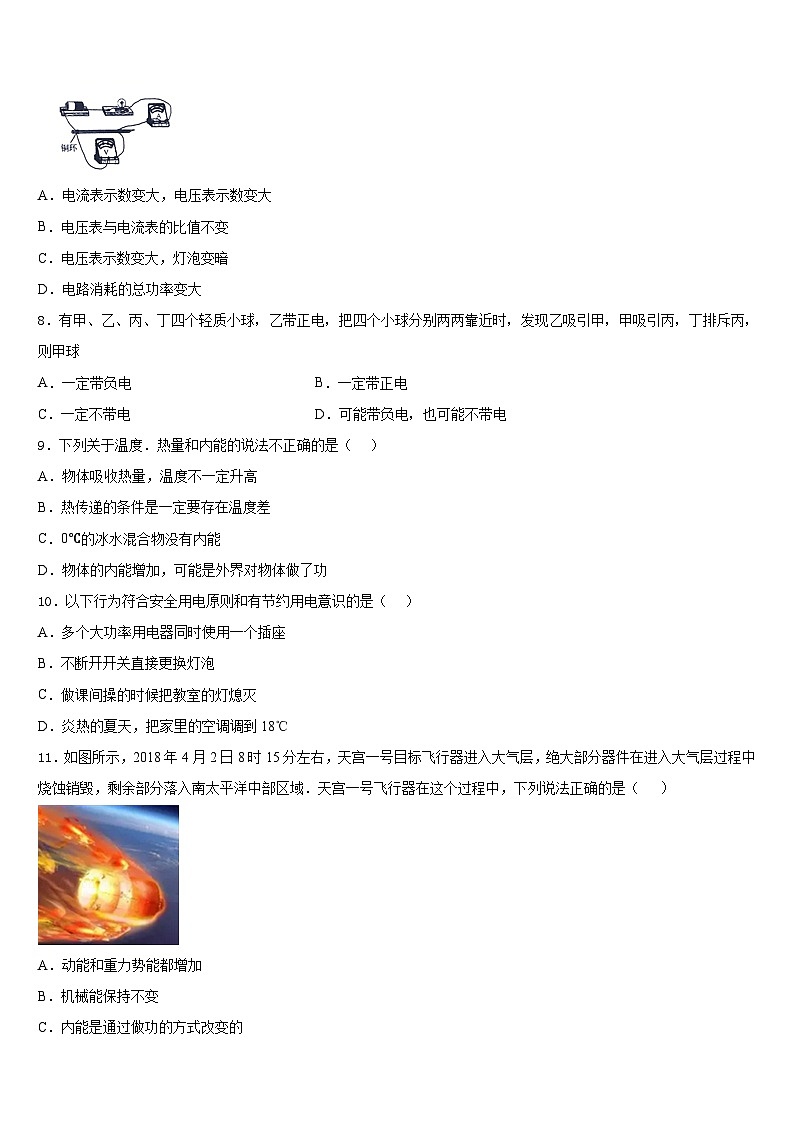

7．如图所示，用剖开的铅笔制成的滑动变阻器来改变电路中的电流及灯泡的亮度，当左端的铜环向右滑动时，下列判断正确的是（ ）
A．电流表示数变大，电压表示数变大
B．电压表与电流表的比值不变
C．电压表示数变大，灯泡变暗
D．电路消耗的总功率变大
8．有甲、乙、丙、丁四个轻质小球，乙带正电，把四个小球分别两两靠近时，发现乙吸引甲，甲吸引丙，丁排斥丙，则甲球
A．一定带负电B．一定带正电
C．一定不带电D．可能带负电，也可能不带电
9．下列关于温度．热量和内能的说法不正确的是（ ）
A．物体吸收热量，温度不一定升高
B．热传递的条件是一定要存在温度差
C．0℃的冰水混合物没有内能
D．物体的内能增加，可能是外界对物体做了功
10．以下行为符合安全用电原则和有节约用电意识的是（ ）
A．多个大功率用电器同时使用一个插座
B．不断开开关直接更换灯泡
C．做课间操的时候把教室的灯熄灭
D．炎热的夏天，把家里的空调调到18℃
11．如图所示，2018年4月2日8时15分左右，天宫一号目标飞行器进入大气层，绝大部分器件在进入大气层过程中烧蚀销毁，剩余部分落入南太平洋中部区域．天宫一号飞行器在这个过程中，下列说法正确的是（ ）
A．动能和重力势能都增加
B．机械能保持不变
C．内能是通过做功的方式改变的
D．减少的重力势能全部转化成内能
12．在测量未知电阻Rx阻值的实验中，提供的实验器材有：稳压电源（电压未知）、电流表、电压表、阻值已知的定值电阻R0等．现有如图所示的几种测量电路，在不拆改电路的前提下，能够测量出待测电阻Rx阻值的电路是( )
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．把质量为2kg，温度为25℃的水加热到75℃，水吸收的热量为____________J，这些热量相当于完全燃烧_________m3的天然气所放出的热量.（c水＝4.2×103J/（kg•℃），q天然气＝4.2×107J/m3）
14．图所示的电路中，R1、R2均为定值电阻，电源电压不变。闭合开关S1、S2，两电表均有示数，那么断开开关S2，电流表示数______，电压表示数______。（选填“变大”、“变小”或“不变”）
15．如图所示电路，电源两端电压一定，当开关 S 闭合，滑动变阻器接入电路的电阻为 Ra 时，通过电阻 Ra 的电流为 I1，电压表 V1、V2 的示数为 U1、U2；当开关 S 断开，滑动变阻器接入电路的 电阻为 Rb 时，通过电阻 Rb 的电流为 I2，电阻 R1 的功率 6W 和电阻 Rb 的功率 3W，电压表 V1、V2 的示数之比 U1´：U2´＝4:3，且 U2＝U1；(1)电阻 R1：Rb＝_______；(2)电阻 Ra：Rb＝_______ ；(3)通过闭合、断开开关 S，移动滑动变阻器，该电路的最大电功率为_______W
16．如图所示是电动机结构的示意图，F为换向器，它的作用是______。闭合开关S，线圈缓慢转动，现要使线圈转动加快，可以_____。小明用图乙所示的电子式电能表测额定电压为220V洗衣机的功率，当电路中只有洗衣机正常工作时，电能表的指示灯在3 min内闪烁30次，则该洗衣机的额定功率是______W。（3000imp/kW•h表示消耗1千瓦时电能指示灯闪烁3000次）
三、实验题（共12分）
17．（4分）小明为了探究“导体的发热功率跟电阻的大小关系”，做了如下实验：图中两个烧瓶盛上等量的煤油，并插入温度计以显示煤油的温度．A、B两瓶中分别浸泡了一段长短、粗细均相同的铜丝和镍铬合金丝，将它们串联起来接到电源上．请回答：
（1）将铜丝和镍铬合金丝串联的目的是： ______ ．
（2）通电一段时间后，可以观察到B瓶中温度计的示数高，表明 ______ 丝的发热功率较大．
（3）通电后，温度计的示数升高，这种现象是由电流的 ______ 效应引起的，这时煤油的内能 ______ （选填“增加”、“减小”或“不变”）
（4）实验表明：在 ______ 相同的情况下， ______ ，产生热量越多．
18．（4分）小明用如图所示装置探究两种液体的吸热能力，两烧瓶中的电阻丝相同。
(1)实验中必须取________（填“质量”或“体积”）相等的甲、乙两种液体；
(2)实验中用________（填序号）间接反映液体吸收热量的多少；通过比较________（填序号）来判断吸热能力的强弱；
A．通电时间 B．温度计示数的变化
(3)表中是某次的实验数据，则________（填“甲”或“乙”）液体的吸热能力较强；
(4)若甲液体是水，乙的比热容是________[]。
19．（4分）如图所示，是小明的实验小组在“测量小灯泡的电阻”实验中连接的一个实验电路，所用小灯泡标有“2.5V”字样；
（1）请指出电路连接中的两个不当之处：
①_______________；
②_______________；
（2）他们改正电路连接中的不当之处后，闭合开关，移动变阻器滑片时，发现两电表的示数和灯泡的亮度都同时变化，但两电表的示数总是比较小，灯泡的亮度也较弱．出现这种现象的原因是_________________；
（3）电路正常后，他们分别测出了小灯泡的几组电压和电流值，记录如下：
①小灯泡正常工作时的电阻大小约为______；
②通过分析实验数据可知，小灯泡的电阻是___（填写“不变”或“变化”）的，其原因是：______________；
（4）实验结束，小明提出了一个探究设想：可以利用图中的实验器材来探究“并联电路中干路电流与各支路电流有什么关系”；
①请帮他们设计一个实验方案，将电路图画在虚线框中_______；
②在实验探究过程中，滑动变阻器不但可以改变电路中的电流，它还是电路中的一个______，但在移动滑片时一定要注意___________。
四、作图题（共16分）
20．（8分）高铁内如果两个相邻的洗手间都有人并且门都锁住时，红灯亮表示“有人”，如果两洗手间都没有人或者只有一个洗手间有人时，红灯不亮表示可以使用。请设计电路将下图连接起来。
（________）
21．（8分）根据左下图中通电螺线管的南北极，标出小磁针的N极和电源的“＋”极。
五、计算题（共22分）
22．（10分）如图所示的电路中，电源两端电压不变，电阻R1的阻值为10Ω．闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A．求：
（）通过电阻R1的电流I1；
（）电源两端电压U；
（）电阻R2的阻值．
23．（12分）在如图所示的电路中，电源电压和灯泡电阻保持不变，R2的阻值范围是从0～20Ω，电流表的量程为0～3A，电压表的量程为0～3V，R3＝4Ω．求：
（1）只闭合开关S1时，电路消耗的功率为9W，则电源是多少？
（2）只闭合开关S2时，灯泡L正常发光，R3消耗的功率为1W，则灯泡的电阻是多少？
（3）灯泡的额定功率是多少？
（4）只闭合开S3时，在不损坏电流表、电压表和灯泡的情况下，电路消耗的最小功率是多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、C
3、B
4、D
5、B
6、D
7、D
8、D
9、C
10、C
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、 0.01
14、变小 变小
15、2:1 2:1 37.5
16、使线圈在平衡位置自动改变线圈中的电流方向 增大线圈中电流 200
三、实验题（共12分）
17、控制电流和通电时间相同 镍铬合金 热 增加 电流 电阻越大
18、质量 A B 甲
19、电压表没有并联在小灯泡两端；（电压表并联在了变阻器的两端） 电压表量程选择过大（或电流表量程选择过大） 电源电压过低 10.4Ω 变化 小灯泡的电阻受温度的影响 电阻（或用电器） 电阻值不能为零
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)1.2A；(2)12V；(3)15Ω
23、（1）6V （2）8Ω （3）2W （4）2.25W
物理量
物质
质量（g）
初始温度（℃）
加热时间（min）
最终温度（℃）
液体甲
150
20
6
40
液体乙
150
25
6
65
