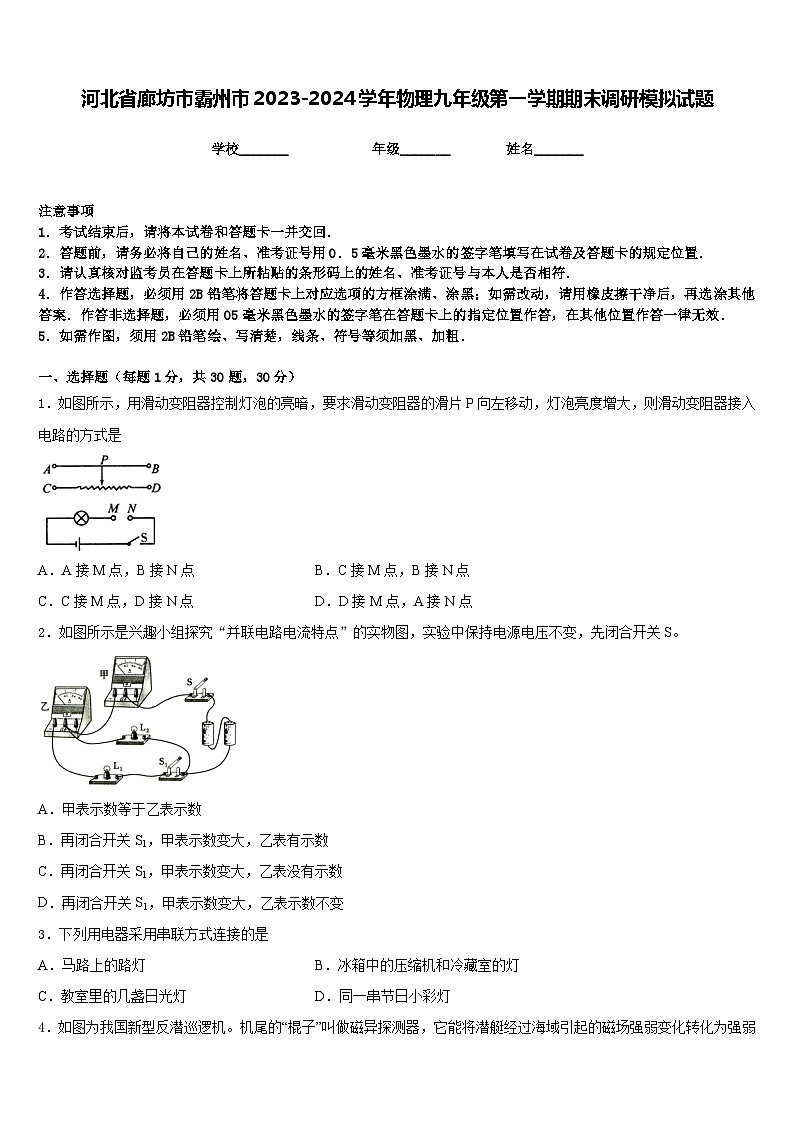

河北省廊坊市霸州市2023-2024学年物理九年级第一学期期末调研模拟试题含答案

这是一份河北省廊坊市霸州市2023-2024学年物理九年级第一学期期末调研模拟试题含答案，共8页。
学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．如图所示，用滑动变阻器控制灯泡的亮暗，要求滑动变阻器的滑片P向左移动，灯泡亮度增大，则滑动变阻器接入电路的方式是
A．A接M点，B接N点B．C接M点，B接N点
C．C接M点，D接N点D．D接M点，A接N点
2．如图所示是兴趣小组探究“并联电路电流特点”的实物图，实验中保持电源电压不变，先闭合开关S。
A．甲表示数等于乙表示数
B．再闭合开关S1，甲表示数变大，乙表有示数
C．再闭合开关S1，甲表示数变大，乙表没有示数
D．再闭合开关S1，甲表示数变大，乙表示数不变
3．下列用电器采用串联方式连接的是
A．马路上的路灯B．冰箱中的压缩机和冷藏室的灯
C．教室里的几盏日光灯D．同一串节日小彩灯

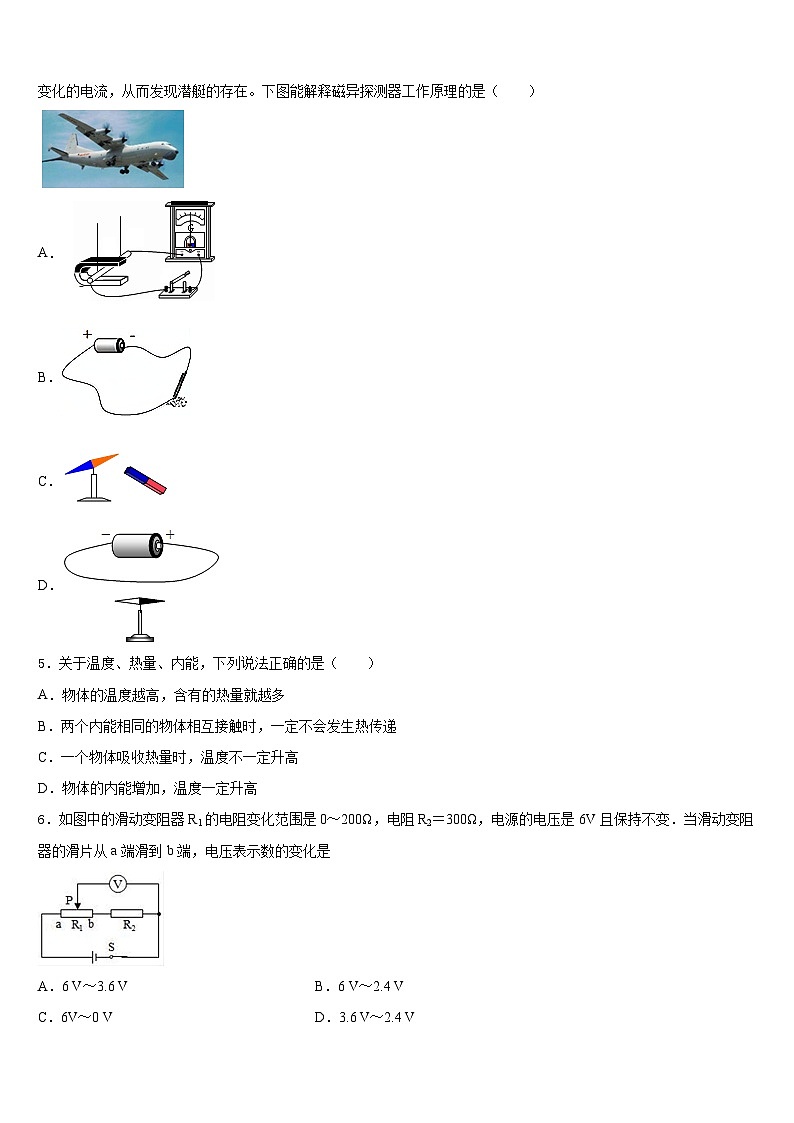

4．如图为我国新型反潜巡逻机。机尾的“棍子”叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在。下图能解释磁异探测器工作原理的是（ ）
A．
B．
C．
D．
5．关于温度、热量、内能，下列说法正确的是（ ）
A．物体的温度越高，含有的热量就越多
B．两个内能相同的物体相互接触时，一定不会发生热传递
C．一个物体吸收热量时，温度不一定升高
D．物体的内能增加，温度一定升高
6．如图中的滑动变阻器R1的电阻变化范围是0～200Ω，电阻R2＝300Ω，电源的电压是6V且保持不变．当滑动变阻器的滑片从a端滑到b端，电压表示数的变化是
A．6 V～3.6 VB．6 V～2.4 V
C．6V～0 VD．3.6 V～2.4 V

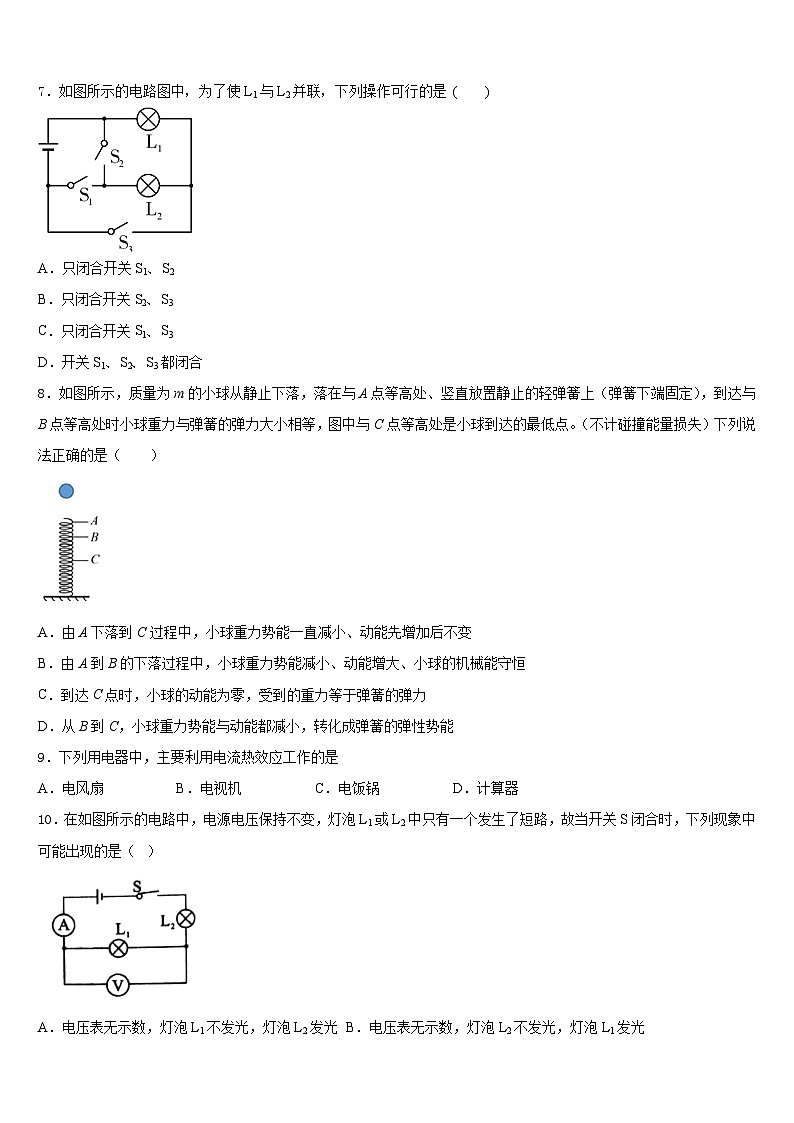

7．如图所示的电路图中，为了使L1与L2并联，下列操作可行的是 ( )
A．只闭合开关S1、S2
B．只闭合开关S2、S3
C．只闭合开关S1、S3
D．开关S1、S2、S3都闭合
8．如图所示，质量为m的小球从静止下落，落在与A点等高处、竖直放置静止的轻弹簧上（弹簧下端固定），到达与B点等高处时小球重力与弹簧的弹力大小相等，图中与C点等高处是小球到达的最低点。（不计碰撞能量损失）下列说法正确的是（ ）
A．由A下落到C过程中，小球重力势能一直减小、动能先增加后不变
B．由A到B的下落过程中，小球重力势能减小、动能增大、小球的机械能守恒
C．到达C点时，小球的动能为零，受到的重力等于弹簧的弹力
D．从B到C，小球重力势能与动能都减小，转化成弹簧的弹性势能
9．下列用电器中，主要利用电流热效应工作的是
A．电风扇B．电视机C．电饭锅D．计算器
10．在如图所示的电路中，电源电压保持不变，灯泡L1或L2中只有一个发生了短路，故当开关S闭合时，下列现象中可能出现的是（ ）
A．电压表无示数，灯泡L1不发光，灯泡L2发光B．电压表无示数，灯泡L2不发光，灯泡L1发光
C．电流表无示数，灯泡L1不发光，灯泡L2发光D．电流表无示数，灯泡L2不发光，灯泡L1发光
11．如图所示电路中，灯泡Ll和L2分别标有“ 3.8V 0.2A ”和“ 3.8V 0.3A ” 的字样，电源电压是3V。闭合开关S，两灯均发光，假如灯丝电阻不受温度的影响，则下列判断正确的是（ ）
A．灯Ll更亮B．灯Ll的灯丝更粗
C．灯L2正常发光D．电流表A的示数小于0.5A
12．把标有“12V 12W”的灯泡L1和“12V 6W”的灯泡L2串联起来接在电源上，其中一只灯泡能正常发光。下列分析正确的是（ ）
A．电路中的电流为1A
B．电源电源为24V
C．灯泡L2能正常发光，但比灯泡L1暗一些
D．L1、L2两灯泡消耗的功率比为1:2
二、填空题（每题5分，共4题，20分）
13．物理学中通过其效应对自然界中看不到的事物进行研究是物理学中一种重要的研究方法．例如，我们虽然看不到空气，但可以通过它运动产生的效应---树叶的摆动“观察到它的存在．在初中物理学习中，我们就是通过小灯泡是否发光来判断灯丝中是否有无____通过；通过小磁针是否偏转来判断某个空间是否存在________．
14．如图所示，将铜棒和锌棒一同浸入稀硫酸中就形成了铜锌原电池，当外电路连通时，电子从左向右流过电流表（G为灵敏电流表），原电池的正极是_____（选填“铜棒”或“锌棒“），原电池对外供电时能转化为_____能。

15．燃料的种类很多，相同质量的不同燃料，燃烧时放出的热量不同。请举出实际事例来说明：_____。在内燃机中燃料___（填“能”或“不能”）完全燃烧，我们可以从哪些方面提高热机的效率？请举出一例：_____。
16．如图所示是小芸家的电能表及该表某月月初、月末的两次读数。由图可知，她家使用的用电器该月消耗的电能为 ________。
三、实验题（共12分）
17．（4分）小岩利用“伏安法”测量定值电阻R的阻值。
（1）请你添加一条导线，将图甲的实物图补充完整；
（_____）
（2）实验前，应_____开关，把图甲中滑动变阻器的滑片P置于最_____（选填“左”或“右”）端；
（3）检查电路连接正确后，闭合开关S，滑动变阻器的滑片P滑动到某一位置时，电压表的示数如图乙，电流表的示数如图丙，则电压表的示数为_____V，电流表的示数为_____A，电阻R的阻值为_____Ω。
18．（4分）小明利用阻值为R0的定值电阻和一块电流表测量未知电阻Rx的阻值。他选择了满足实验要求的器材，并连接了如图所示实验电路。请按要求完成下列问题：
（1）当闭合开关S1、S2时，电流表的示数为I1；当_____时，电流表的示数为I2；
（2）请用I1、I2和R0表示Rx，R x=_____。
19．（4分）小明设计了如图所示装置探究“物体的动能大小与哪些因素有关”。
将小球拉到与竖直方向成一定角度θ的位置，然后由静止释放，当小球摆动到竖直位置时，将与静止在水平面上的木块C发生碰撞，木块会在水平面上滑行一定距离后停止，绳子长度保持不变。则：
（1）小球动能大小是通过_____________反映出来的；
（2）让同一小球拉到与竖直方向成不同角度并由静止释放，是为了探究小球动能与______的关系。
四、作图题（共16分）
20．（8分）在图中的〇里填上适当的电表符号，使之成为正确的电路图．
（______）
21．（8分）如图所示的电路中，有几根导线尚未连接，请用笔划线代替导线补上．补上后要求：(1)两灯泡并联；(2)电流表测灯L1的电流；(3)闭合开关后，向A端移动滑动变阻器的滑片P，两灯均变暗．
__________
五、计算题（共22分）
22．（10分）小华家使用的是天然气热水器，该热水器的铭牌标明了它的热效率．当注入水的质量达到40kg时，热水器便会自动停止注水．再从热水器放出的水就是凉的了．已知当时自来水的温度是15℃，热水器输出的热水的温度为40℃，注水前天然气表的示数是2165.89m1，注水后变为2166.05m1，天然气的热值为1.2×107J/m1．请你计算：
（1）烧水所用天然气完全燃烧产生的热量？
（2）水吸收的热量？
（1）该热水器的热效率．
23．（12分）如图甲所示．灯泡L标有“20V 8W”的字样，把它与滑动变阻器R′串联接入电路，电源电压恒为25V，灯泡L的I-U图像如图乙所示．求：
(1)当灯泡L正常发光时，整个电路1min内消耗的电能；
(2)移动滑动变阻器的滑片P，使灯泡L消耗的实际功率为3W，滑动变阻器连入电路的电阻值为多少？滑动变阻器消耗的电功率为多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、B
3、D
4、A
5、C
6、A
7、B
8、D
9、C
10、A
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、电流； 磁场
14、铜棒 化学能转化为电。
15、详见解析 不能 详见解析
16、82kw•h
三、实验题（共12分）
17、 断开 左 2.6 0.26 10
18、闭合开关S1、断开开关S2 RX=
19、木块C被推动的距离大小； 速度。
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）5.12×106J；（2）4.2×106J；（1）82%．
23、 (1)600J(2)50Ω；4.5W
