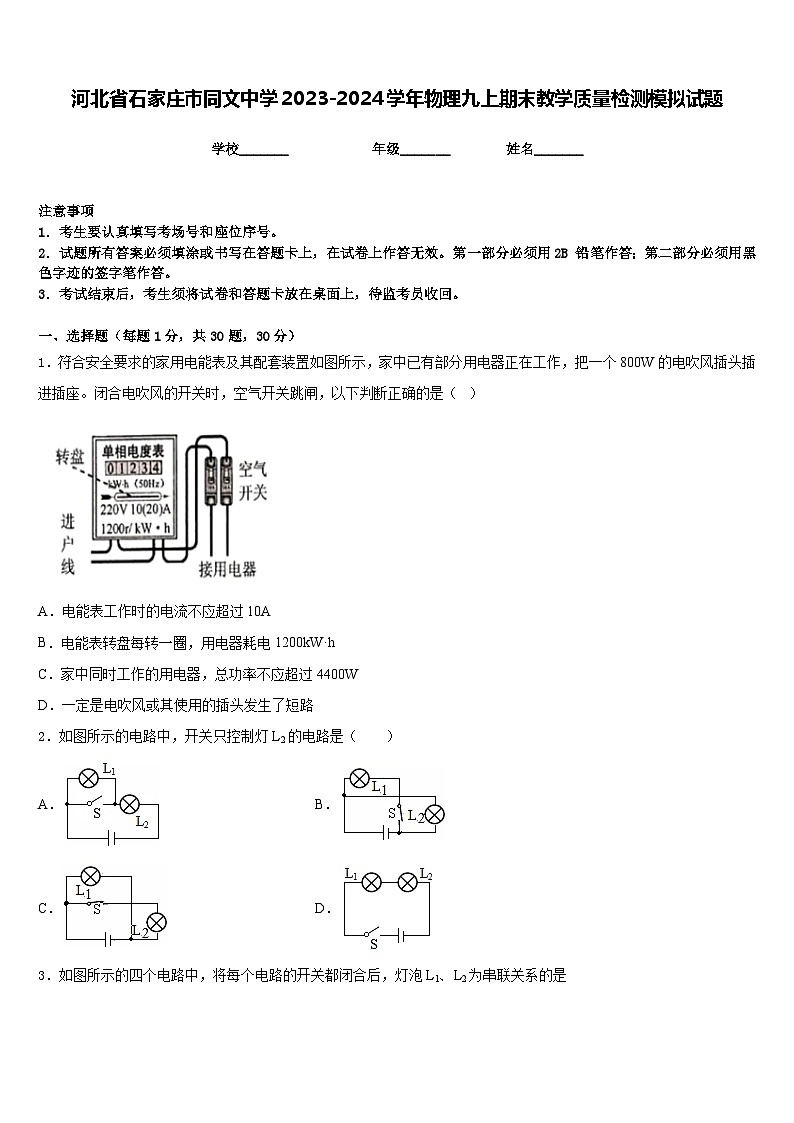

河北省石家庄市同文中学2023-2024学年物理九上期末教学质量检测模拟试题含答案

这是一份河北省石家庄市同文中学2023-2024学年物理九上期末教学质量检测模拟试题含答案，共10页。试卷主要包含了考生要认真填写考场号和座位序号，图中，符合安全用电常识的是，关于内能，下列说法中，正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．符合安全要求的家用电能表及其配套装置如图所示，家中已有部分用电器正在工作，把一个800W的电吹风插头插进插座。闭合电吹风的开关时，空气开关跳闸，以下判断正确的是（ ）
A．电能表工作时的电流不应超过10A
B．电能表转盘每转一圈，用电器耗电1200kW·h
C．家中同时工作的用电器，总功率不应超过4400W
D．一定是电吹风或其使用的插头发生了短路
2．如图所示的电路中，开关只控制灯L2的电路是（ ）
A．B．
C．D．
3．如图所示的四个电路中，将每个电路的开关都闭合后，灯泡L1、L2为串联关系的是
A． B．
C． D．
4．如图所示，是一则公益广告，浓浓的孝心渗透着社会主义核心价值观。重阳节前夕，学校倡议同学们用热水为奶奶洗一次脚。关于热水洗脚过程中涉及的物理知识，下列说法正确的是（ ）
A．热水泡脚是通过热传递改变了脚的内能
B．泡在热水中的脚温度升高，内能不变
C．洗脚水的温度越高，所含的热量越多
D．洗脚过程中水的温度降低，比热容变小
5．在用伏安法测未知电阻时，如果缺少电流表或电压表，可以通过增加一个定值电阻和开关来解决，下面的四种方案中哪一个是错误的
A．B．C．D．

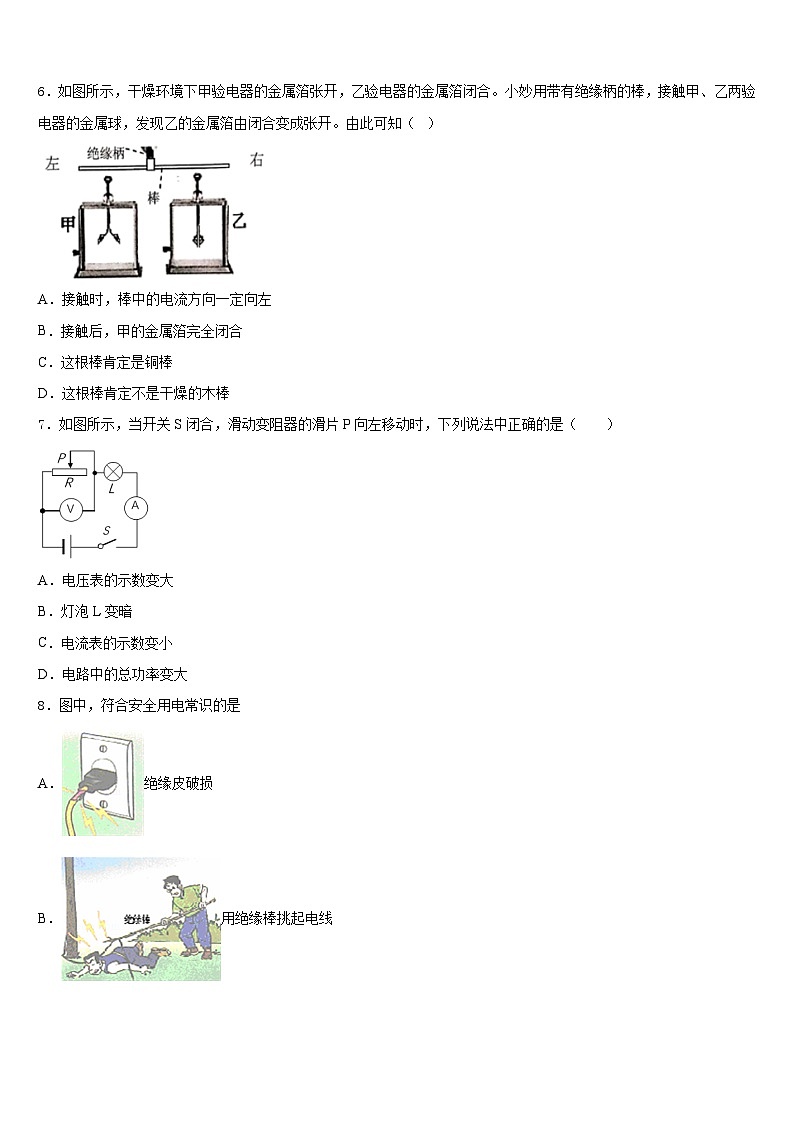

6．如图所示，干燥环境下甲验电器的金属箔张开，乙验电器的金属箔闭合。小妙用带有绝缘柄的棒，接触甲、乙两验电器的金属球，发现乙的金属箔由闭合变成张开。由此可知（ ）
A．接触时，棒中的电流方向一定向左
B．接触后，甲的金属箔完全闭合
C．这根棒肯定是铜棒
D．这根棒肯定不是干燥的木棒
7．如图所示，当开关S闭合，滑动变阻器的滑片P向左移动时，下列说法中正确的是（ ）
A．电压表的示数变大
B．灯泡L变暗
C．电流表的示数变小
D．电路中的总功率变大
8．图中，符合安全用电常识的是
A．绝缘皮破损
B．用绝缘棒挑起电线
C．电线上晾衣服
D．电视天线与电线接触
9．关于内能，下列说法中，正确的是（ ）
A．的冰没有内能
B．同一物体，温度越高，它的内能越大
C．物体的机械能越大，它的内能就越大
D．物体内能增大，一定是吸收了热量
10．下列现象或事例中，利用做功使物体内能增加的是（ ）
A．人们在太阳光下取暖
B．向手上哈气能使手变暖
C．汽油机的压缩冲程
D．水烧开时壶盖被水蒸气顶起来
11．初温相同的甲、乙两个实心铁块，甲的质量是乙的3倍，使它们各自吸收相等的热量（不计热散失）后立即接触，则
A．热量从甲传到乙
B．热量从乙传到甲
C．温度从甲传到乙
D．温度从乙传到甲
12．嘉陵江上有很多水电站，它们在发电时能量转化的形式是
A．电能转化为机械能B．机械能转化为电能
C．化学能转化为电能D．内能转化为电能
二、填空题（每题5分，共4题，20分）
13．灯L1标有“6V 0.5A”的字样，灯L2标有“3V 0.3A”的字样，若只将两灯串联时，长时间 工作时只允许灯_______正常发光，且此时的电源电压是__________V。
14． “汽车不但要吃油，有时也要喝水”，用水冷却发动机是因为水的比热容大，在发动机开始工作后一段时间内，水箱中水的内能会_____（填“增加”或“减少”），这是通过_____方式来改变内能的．
15．在“怎样使两个灯泡都亮起来”的活动中，小明使用两节新干电池，按如图所示的方法连接，结果两个灯泡都亮了．这时，两灯的连接方式是___．灯泡的规格均为“2.5V 0.25A”，则每个灯泡的电阻是___Ω，每个灯泡的实际功率是______W．
16．在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的．它们的连接方式是_____联，原因是它们_____（选填“能”或“不能”）独立工作．
三、实验题（共12分）
17．（4分）探究“电流与电阻的关系”。器材有：滑动变阻器、开关、电源（电压恒为9 V）各一个，电流表、电压表各一块，三个定值电阻（10 Ω、15 Ω、20 Ω），导线若干。
(1)图甲是小明连接的实物电路，电路连接正确后，闭合开关前，滑片应置于______ （填“A”或“B”）端；
(2)闭合开关后，移动滑片，使与电阻（20 Ω）并联的电压表示数为4 V，读出电流表示数，再改接15 Ω的电阻，闭合开关后，滑动变阻器的滑片应向______移动，再接入10 Ω的电阻，重复上述实验，收集的实验数据如表所示；
(3)老师告诉小明有一组数据误差较大，便找来一个5 Ω的电阻让他再测一组数据，当他把5 Ω的电阻接入电路时，要使电压表示数仍为4V，实验不能继续进行，其原因是______。改变连接后，当电压表示数仍为4 V时，电流表示数为________A（如图乙所示）。综合分析数据可得结论：______；
(4)上述实验中，小明使用的滑动变阻器的最大阻值不得小于______Ω；
[拓展]实验后，小明要测量标有“6V”字样的小灯泡的额定功率，发现电流表已经损坏，于是小明又找来一个开关，再利用一个10Ω的定值电阻及原有实验部分器材，设计了如图所示的电路图。
①闭合S1，调节滑片使电压表示数为6V；
②断开S1，使滑动变阻器连入电路的阻值______（选填“变大”、“变小”或“不变”），再闭合S2，此时电压表示数为5V；
③小灯泡的额定功率P额 =______W。
18．（4分）小明在实验室里面测量某合金块的密度；
(1)将天平放在水平实验台上并将游码归零后，小明发现托盘天平的指针如图甲所示，此时他应该将平衡螺母向_____(填“左”或“右”)调节，使天平横梁平衡；
(2)用调节好的天平测量合金块质量时，通过加减砝码后，天平的指针仍如图甲所示，此时小明应_____，使天平横梁平衡；
(3)天平平衡时，所用的砝码和游码位置如图乙所示，则该合金块的质量是_______；
(4)小明用细线拴住合金块并将它浸没在盛水的量筒中，量筒的示数分别如图丙和丁所示，则该合金块的密度为_______g/cm3；
(5)小明通过查阅密度表得知如下几种金属的密度(见下表)，则该合金块可能是________(填序号)。
A．铝镁合金 B．铝锰合金 C．锌铝合金
19．（4分）小明和小红利用如图的装置探究“导体产生的热量与电阻大小的关系”。质量相等的两瓶煤油中都浸泡着一段金属丝，甲烧瓶中的金属丝是铜丝，乙烧瓶中的金属丝是镍铬合金丝（R甲（1）实验中，小明和小红发现________烧瓶中温度计的示数升高快．
（2）这表明：在电流和通电时间相同的情况下，导体的电阻越_______，产生的热量越多。
四、作图题（共16分）
20．（8分）在图中的O里填上适当的电表符号，闭合电键S，使两只灯泡都能发光。
（_______）
21．（8分）根据下图的实物电路在方框内画出对应的电路图。
（______）
五、计算题（共22分）
22．（10分）如图所示，小灯泡上标有2.5V 1.25W”字样，滑动变阻器R的阻值范围为0﹣10Ω，电源电压保持不变．求：
（1）开关S闭合后，灯泡正常发光时，通过灯泡的电流是多少？
（2）小灯泡正常发光时，滑动变阻器连入电路的电阻为7Ω，则R两端的电压是多少？
（3）电源电压为多大？
（4）灯泡正常发光时，在1min内整个电路消耗的电能是多少？
23．（12分）如图甲所示是某家用电饭锅的电路简化示意图，S是电饭锅的自动开关。煮饭时，先将电饭锅的自动开关S按下，电饭锅处于加热状态；当温度达到103℃时，自动开关S改变位置，使电饭锅进入保温状态。某次正常使用电饭锅的过程中，测得通过电饭锅的电流随时间变化的图像如图乙所示。请解答下列问题。
(1)若此次使用过程中，电饭锅在加热状态时消耗的电能全部由天然气提供，天然气完全燃烧放出的热量有50%被饭吸收，则需要完全燃烧多少天然气？（假设消耗的电能全转化为内能，天然气的热值为3.6×107J/m3）
(2)电饭锅在保温状态时，R1消耗的电功率是多少？
(3)若在电路中增加一个电阻R3，使该电饭锅的加热功率提高到1100W，求电阻R3阻值，并在甲图中画出此时R3的连接情况。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、B
4、A
5、B
6、D
7、D
8、B
9、B
10、C
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、L2 6.6
14、增加 热传递
15、串联；10；0.1．
16、并 能
三、实验题（共12分）
17、A 右 电流超过电流表量程 0.8 电压一定时，电流与电阻成反比 25 不变 2.25
18、左 应将最小的砝码取下后，再向右移动游码 52.6g 2.63 A
19、乙 大
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.5A；（2）3.5V；（3）6V；（4）180J．
23、 (1)0.029；(2)165W；(3)220
电压U/V
4
电阻R/Ω
20
15
10
电流I/A
0.20
0.80
0.40
