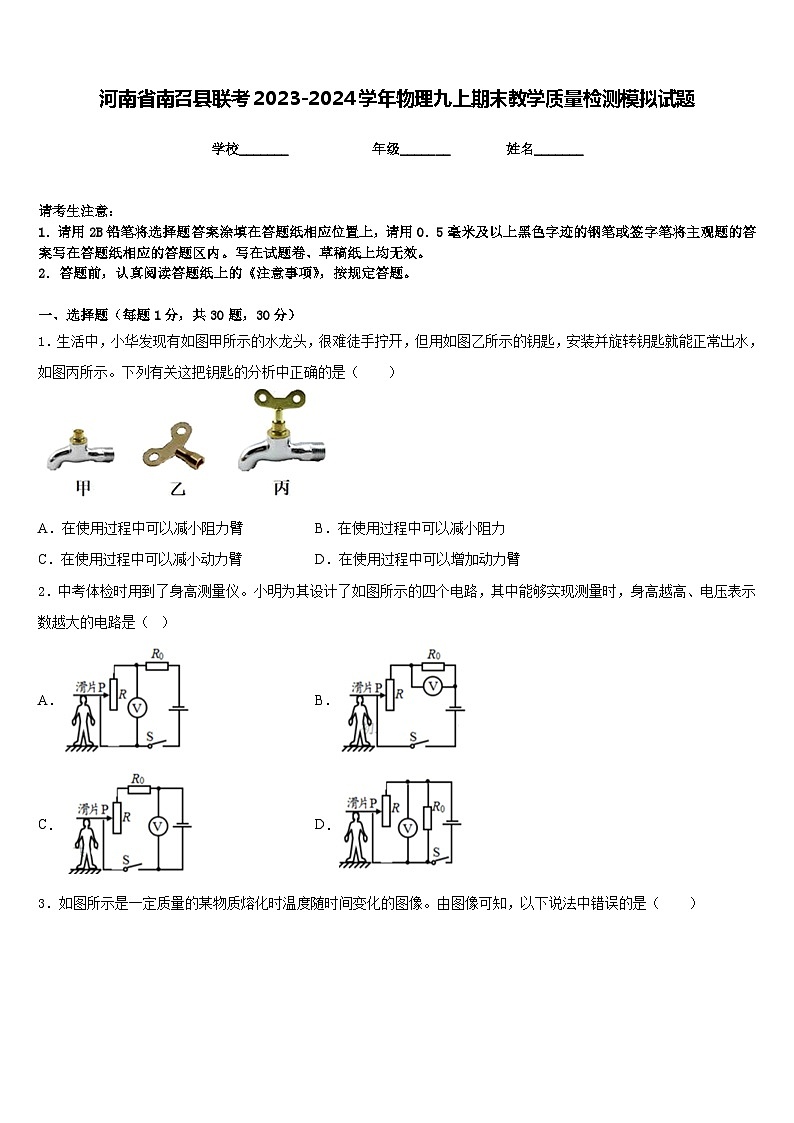

河南省南召县联考2023-2024学年物理九上期末教学质量检测模拟试题含答案

这是一份河南省南召县联考2023-2024学年物理九上期末教学质量检测模拟试题含答案，共10页。
学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水，如图丙所示。下列有关这把钥匙的分析中正确的是（ ）
A．在使用过程中可以减小阻力臂B．在使用过程中可以减小阻力
C．在使用过程中可以减小动力臂D．在使用过程中可以增加动力臂
2．中考体检时用到了身高测量仪。小明为其设计了如图所示的四个电路，其中能够实现测量时，身高越高、电压表示数越大的电路是（ ）
A．B．
C．D．

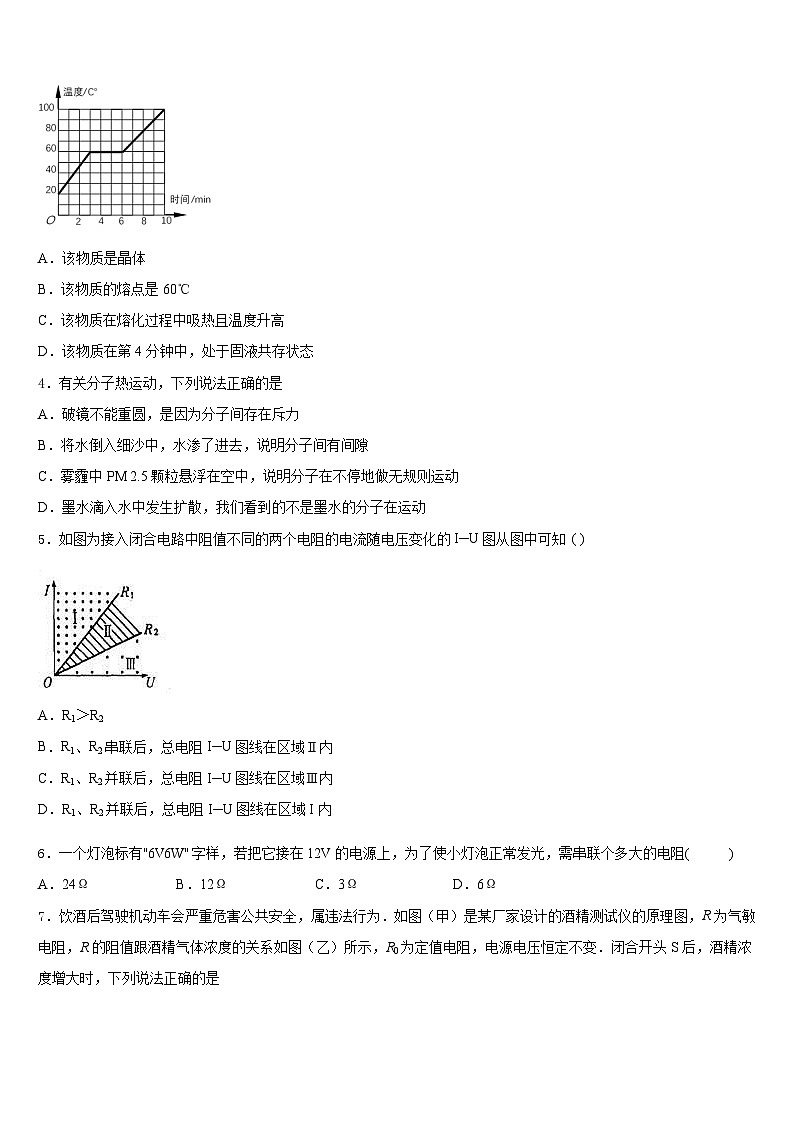

3．如图所示是一定质量的某物质熔化时温度随时间变化的图像。由图像可知，以下说法中错误的是（ ）
A．该物质是晶体
B．该物质的熔点是60℃
C．该物质在熔化过程中吸热且温度升高
D．该物质在第4分钟中，处于固液共存状态
4．有关分子热运动，下列说法正确的是
A．破镜不能重圆，是因为分子间存在斥力
B．将水倒入细沙中，水渗了进去，说明分子间有间隙
C．雾霾中PM 2.5颗粒悬浮在空中，说明分子在不停地做无规则运动
D．墨水滴入水中发生扩散，我们看到的不是墨水的分子在运动
5．如图为接入闭合电路中阻值不同的两个电阻的电流随电压变化的I─U图从图中可知 ( )
A．R1＞R2
B．R1、R2串联后，总电阻I─U图线在区域Ⅱ内
C．R1、R2并联后，总电阻I─U图线在区域Ⅲ内
D．R1、R2并联后，总电阻I─U图线在区域I内
6．一个灯泡标有"6V6W"字样，若把它接在12V的电源上，为了使小灯泡正常发光，需串联个多大的电阻( )
A．24ΩB．12ΩC．3ΩD．6Ω

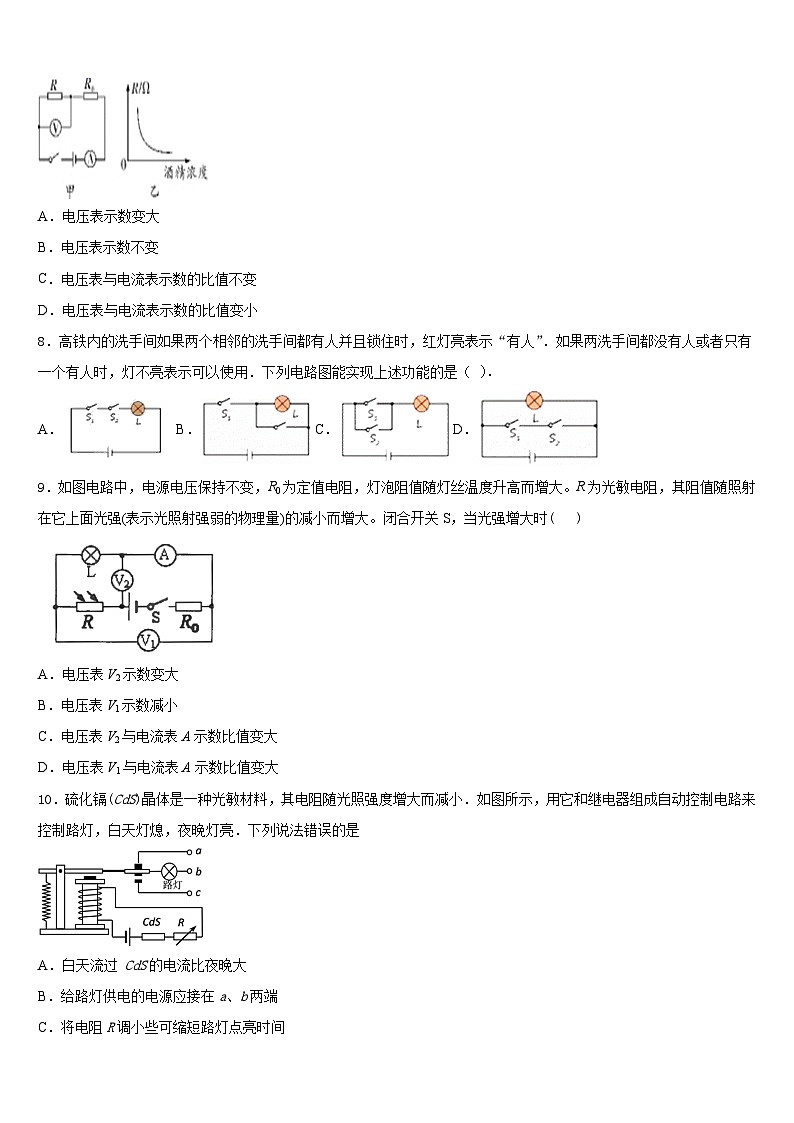

7．饮酒后驾驶机动车会严重危害公共安全，属违法行为．如图（甲）是某厂家设计的酒精测试仪的原理图，R为气敏电阻，R的阻值跟酒精气体浓度的关系如图（乙）所示，R0为定值电阻，电源电压恒定不变．闭合开头S后，酒精浓度增大时，下列说法正确的是
A．电压表示数变大
B．电压表示数不变
C．电压表与电流表示数的比值不变
D．电压表与电流表示数的比值变小
8．高铁内的洗手间如果两个相邻的洗手间都有人并且锁住时，红灯亮表示“有人”．如果两洗手间都没有人或者只有一个有人时，灯不亮表示可以使用．下列电路图能实现上述功能的是（ ）．
A．B．C．D．
9．如图电路中，电源电压保持不变，R0为定值电阻，灯泡阻值随灯丝温度升高而增大。R为光敏电阻，其阻值随照射在它上面光强(表示光照射强弱的物理量)的减小而增大。闭合开关S，当光强增大时( )

A．电压表V2示数变大
B．电压表V1示数减小
C．电压表V2与电流表A示数比值变大
D．电压表V1与电流表A示数比值变大
10．硫化镉(CdS)晶体是一种光敏材料，其电阻随光照强度增大而减小．如图所示，用它和继电器组成自动控制电路来控制路灯，白天灯熄，夜晚灯亮．下列说法错误的是
A．白天流过 CdS的电流比夜晚大
B．给路灯供电的电源应接在a、b两端
C．将电阻R调小些可缩短路灯点亮时间
D．夏天夜暮降临晚些，要保证在相同日照条件下打开路灯，应将电阻R调大些
11．如图所示，电源电压恒定不变，闭合开关S，将滑动变阻器的滑片P从中点向b端移动一段距离，电压表V1、V1示数的变化量分别为△U1、△U1，电流表示数的变化量为△I，阻值相同的定值电阻R1、R1消耗电功率的变化量分别为△P1、△P1．则下列判断正确的是
A．△P1+△P1＝△I1（R1+R1）B．|△U1|＞|△U1|
C．||+||＝R1+R1D．|△U1|＜|△U1|
12．老师上课时常用“小蜜蜂”扩音，声音信号由话筒传入扩音器放大后从扬声器播出。话筒、扬声器的工作原理相当于（ ）
A．发电机、电动机B．电动机、发电机C．发电机、发电机D．电动机、电动机
二、填空题（每题5分，共4题，20分）
13．如图所示，用一节干电池、一根导线和一块强磁铁，就可自制一个最简易的电动机．导线会转动是由于磁场对通电导线有_____的作用．若要改变导线的转动方向，可进行的操作是_____．
14．如图甲、乙是我们熟悉的两个实验情景：
（1）甲图中抽去玻璃板后，两瓶中的气体逐渐混合，说明________________。
（2）乙图中，快速下压活塞，硝化棉燃烧起来，是用__________的方法改变物体的内能。
15．如图所示电路，开关S闭合后，滑动变阻器的滑片P向右移动时，电流表示数___，电压表示数___。（均选填“变大”“变小”或“不变”）
16．无人机已被应用于诸多领域，如图所示是一款四翼无人机，在无人机匀速上升过程中，动能______，机械能______（以上选填“变大”、“变小”或“不变”）。
三、实验题（共12分）
17．（4分）如图所示，电阻箱的示数是________Ω。
18．（4分）物理兴趣小组的同学们想探究通过导体的电流与电压的关系，实验用具有：电源、电压表、电流表、滑动变阻器、规格不同的定值电阻，开关和导线等器材各若干供同学们选择，实验用电路如图a所示；

（1）图b是某组同学尚未完成连接的实物电路，请你用笔画线代替两根导线完成连接（连接不交叉），要求：滑动变阻器的滑片P向A移动，电压表示数变大。
（_____）
（2）正确连好电路闭合开关，发现电流表示数较大，电压表示数为零，则电路故障原因可能是_____。
A．电压表的量程选大了
B．电阻R0发生了短路
C．滑动变阻器发生了断路
D．滑动变阻器发生了短路
（3）他们排除障后继续实验，测得多组数据并在图c中作出I﹣U图象，根据图象得出结论：在电阻一定的情况下，通过导体的电流与导体两端的电压_____。

（4）该同学为了进一步探究电路的性质，他们选择了一个电压可调的电源进行实验，实验所用电路如图d所示，但电压表位置不详，电阻R1的阻值为8Ω，用滑动变阻器R2是“10Ω 2A和“5Ω 3A”的规格中的一个。若某次实验时两表到度盘上的指针位置如图e所示，此时滑动变阻器电路的阻值恰为最大值的一半，请发挥你的聪明才智，通过计算推测他们实验时所用滑动变阻器R2的规格为_____。
19．（4分）小明同学在探究“电流通过导体产生热量的多少与什么因素有关”时采用了如图所示的实验装置，请仔细观察甲、乙两图。
（1）实验中通过观察两个U形管中液面__________的变化来比较电流通过电阻丝产生的热量的多少。
（2）你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与___________的关系。
（3）由乙图所示的实验现象可以得到的结论是：在电阻、通电时间相同的情况下，通过电阻的__________越大，电阻产生的热量越多。
（4）该实验采取的探究方法有转换法与____________法。
（5）在家用电热水壶烧同一壶水时，若通电时间不够长，水就不能烧开，是因为电流通过导体产生热量多少与__________有关。
四、作图题（共16分）
20．（8分）在图所示电路中，有一根导线尚未连接，请用笔线代替导线补上．补上后要求：当电键闭合时，两灯都发光，且电流表的示数不变．
（______）
21．（8分）（1）如下图所示的杠杆；请画出杠杆的动力臂和阻力臂并用l1和l2标明；
（___________）
（2）用笔画线代替导线，按照图甲所示电路图，将乙图中的实物图连接完整；（其中R=10Ω）
（_______________）
五、计算题（共22分）
22．（10分）有一根两端电压为220kV的高压输电线，是用普通的铝绞线制成的，允许通过的最大电流为300A，但弱小的鸟儿踩在裸露的高压线上却安然无恙．如图，如果小鸟两爪间的距离是5cm，这段5cm长的铝导线的电阻是15×10﹣5Ω．求：
（1）如果通过鸟儿两爪间输电导线的电流为300A，则这段5cm长的铝导线两端的电压为多少V？
（2）如果小鸟的电阻为1000Ω，此时通过小鸟身体的电流为多少A？
23．（12分）在图（a）所示的电路中，电源电压为12伏且保持不变， 电阻R1的阻值为60欧。闭合电键S，电流表A1、A指针位置均如图（b）所示（即它们的指针偏离零刻度线的角度恰好相同）。求：
(1)电流表A1的示数。
(2)电阻R2的阻值。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、C
4、D
5、D
6、D
7、D
8、A
9、D
10、D
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、力 将电池正负极对调（或将磁铁的N、S极对调）
14、分子在不停地做无规则的运动 做功
15、不变 变大
16、不变 变大
三、实验题（共12分）
17、162
18、 B 成正比 10Ω 2A
19、高度差 电阻 电流 控制变量 通电时间
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）4.5×10﹣2V；（2）4.5×10﹣5A
23、 (1) 0.2A；(2) 15Ω。
