学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．某同学家的电子式电能表的表盘如图所示，关于该电能表的描述正确的是（ ）
A．电能表是测量电功的仪表
B．该同学家累计消耗的电能是20202kW·h
C．该同学家里用电器工作时的额定电流是10A
D．该电能表的指示灯每小时闪烁1600次
2．如图所示的电路，电源电压恒为4.5V，电流表的量程为0～0.6 A，电压表的量程为0～3 V，定值电阻R=5Ω，滑动变阻器的最大阻值为50Ω。闭合开关S，移动滑片P的过程中，下列说法正确的是（ ）
A．滑动变阻器允许的调节范围是0～10Ω
B．电流表的示数变化范围是0.3A～0.6A
C．电压表的示数变化范围是0~3V
D．电压表与电流表示数的比值不变

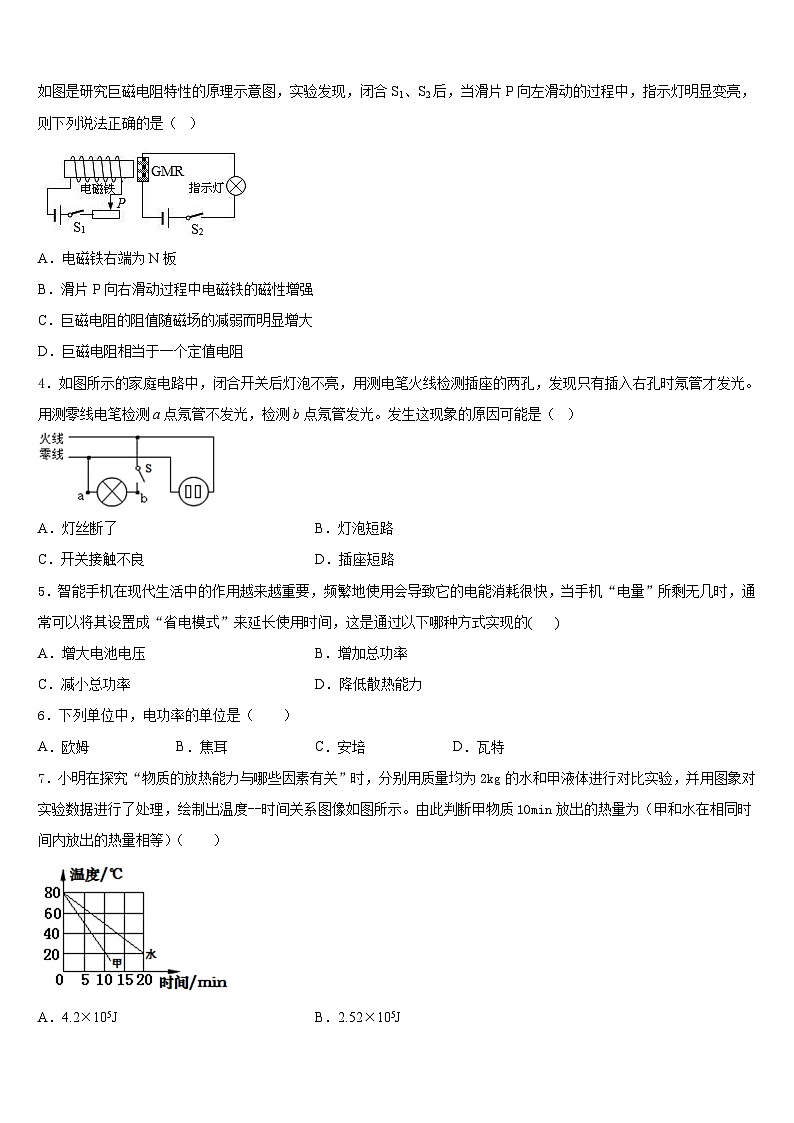

3．法国科学家阿尔贝费尔和德国彼得格林贝格尔由于发现了巨磁电阻（CMR） 效应，荣获了2007年诺贝尔物理学奖。如图是研究巨磁电阻特性的原理示意图，实验发现，闭合S1、S2后，当滑片P向左滑动的过程中，指示灯明显变亮，则下列说法正确的是（ ）
A．电磁铁右端为N板
B．滑片P向右滑动过程中电磁铁的磁性增强
C．巨磁电阻的阻值随磁场的减弱而明显增大
D．巨磁电阻相当于一个定值电阻
4．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔火线检测插座的两孔，发现只有插入右孔时氖管才发光。用测零线电笔检测a点氖管不发光，检测b点氖管发光。发生这现象的原因可能是（ ）
A．灯丝断了B．灯泡短路
C．开关接触不良D．插座短路
5．智能手机在现代生活中的作用越来越重要，频繁地使用会导致它的电能消耗很快，当手机“电量”所剩无几时，通常可以将其设置成“省电模式”来延长使用时间，这是通过以下哪种方式实现的( )
A．增大电池电压B．增加总功率
C．减小总功率D．降低散热能力
6．下列单位中，电功率的单位是（ ）
A．欧姆B．焦耳C．安培D．瓦特
7．小明在探究“物质的放热能力与哪些因素有关”时，分别用质量均为2kg的水和甲液体进行对比实验，并用图象对实验数据进行了处理，绘制出温度--时间关系图像如图所示。由此判断甲物质10min放出的热量为（甲和水在相同时间内放出的热量相等）（ ）
A．4.2×105JB．2.52×105J
C．5.04×105JD．条件不足，无法计算

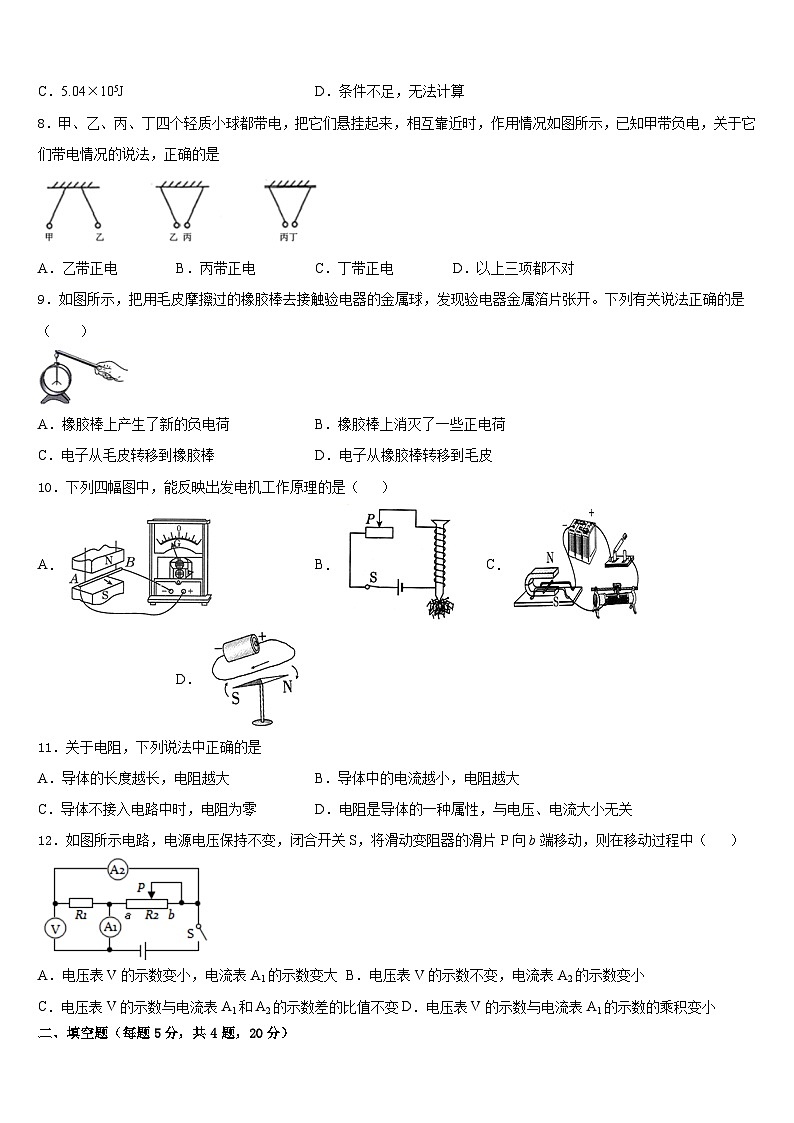

8．甲、乙、丙、丁四个轻质小球都带电，把它们悬挂起来，相互靠近时，作用情况如图所示，已知甲带负电，关于它们带电情况的说法，正确的是
A．乙带正电B．丙带正电C．丁带正电D．以上三项都不对
9．如图所示，把用毛皮摩擦过的橡胶棒去接触验电器的金属球，发现验电器金属箔片张开。下列有关说法正确的是（ ）
A．橡胶棒上产生了新的负电荷B．橡胶棒上消灭了一些正电荷
C．电子从毛皮转移到橡胶棒D．电子从橡胶棒转移到毛皮
10．下列四幅图中，能反映出发电机工作原理的是（ ）
A．B．C．D．
11．关于电阻，下列说法中正确的是
A．导体的长度越长，电阻越大B．导体中的电流越小，电阻越大
C．导体不接入电路中时，电阻为零D．电阻是导体的一种属性，与电压、电流大小无关
12．如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向b端移动，则在移动过程中（ ）
A．电压表V的示数变小，电流表A1的示数变大B．电压表V的示数不变，电流表A2的示数变小
C．电压表V的示数与电流表A1和A2的示数差的比值不变D．电压表V的示数与电流表A1的示数的乘积变小
二、填空题（每题5分，共4题，20分）
13．如图所示，根据通电螺线管两端的磁极，判定电源的左侧为__________极．
14．如图所示，给金属块加热一段时间后，发现温度计的示数在升高，说明烧杯里水的内能在_____（选填“增大”或“减小”），这是通过_____的方式改变物体内能的。
15．核能是_____（可再生能源/不可再生能源），获取核能目前主要有_____和_____两种途径。
16．如图所示，将不同的导体分别接到A、B之间，闭合开关后灯泡越亮，表明接入导体的电阻越_____，如果两个导体的电阻差异不大，还可以在电路中再串联一个_____表，做进一步的判断，如果在A、B之间接入的是一个玻璃棒，闭合开关，则灯泡_____（选填“能”或“不能”）发光．
三、实验题（共12分）
17．（4分）吴毅强同学在探究“串联电路各电压的关系”时，分别按如图甲、乙、丙三个测量电路进行了正确的测量，测量结果U1、U2、U如下表所示。

（1）吴毅强同学分析数据后发现：串联电路各部分电压之和很接近但小于总电压。这与他们猜想的“串联电路各部分电压之和等于总电压”不完全一致。为此，他重新检查实验电路，再进行了两次测量，测量数据基本没有变化。老师提示：电压表接入电路测量时本身会对电路结构有影响。请你帮他重新设计测量电路图，把它画在下边的虚线方框中。
（_______）
（2）该同学按照你设计的测量电路正确进行测量，验证了他们的猜想。但他们同时发现：“串联各部分电压是相等的”。这个结论一定成立吗？______（选填“一定”或“不一定”）。为了检验这个结论是否成立，应该______继续进行实验。
（3）根据表中数据，可以求得电压表内阻Rv与灯泡电阻RL的比值： =______。
（4）吴毅强同学认为，即使按重新设计的测量电路测量，电压表同样会改变电路结构，因而也会影响各电压的测量值，但不会影响实验结论的正确性。你认为会影响实验结论的正确性吗？______（选填“会”或“不会”）。
18．（4分）如图所示，用两套加热装置给甲、乙液体加热（m甲
