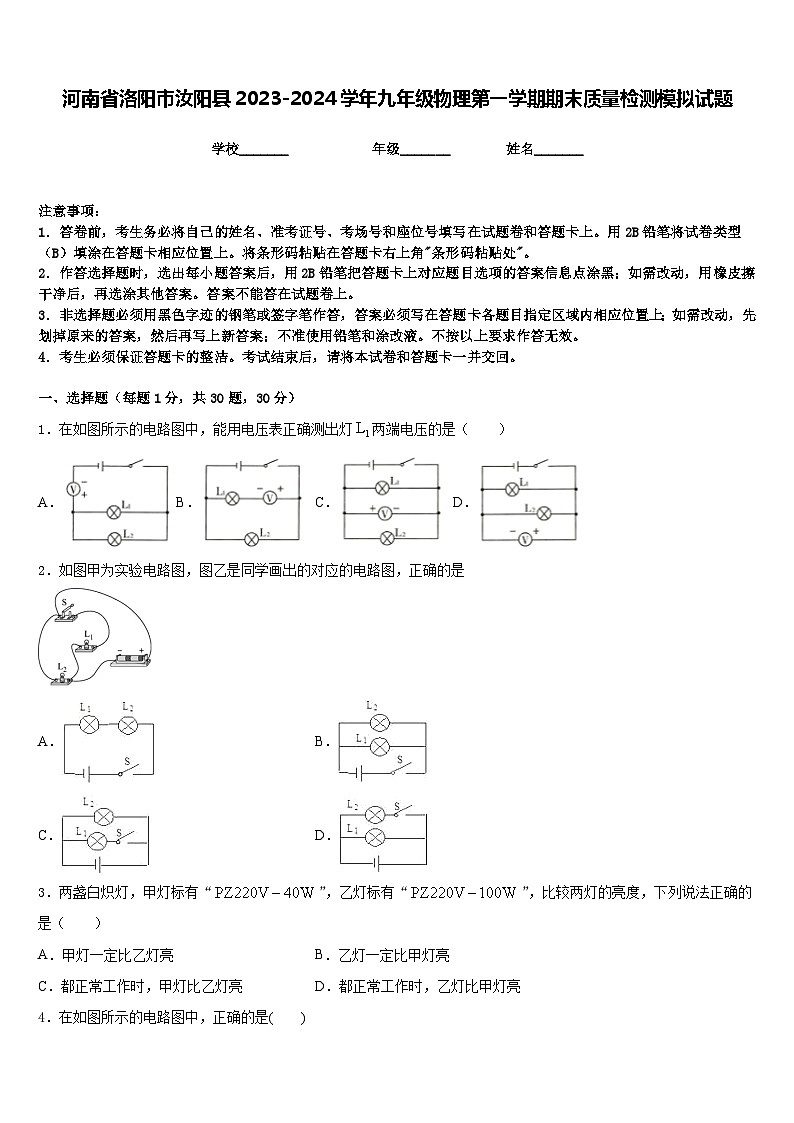

河南省洛阳市汝阳县2023-2024学年九年级物理第一学期期末质量检测模拟试题含答案

这是一份河南省洛阳市汝阳县2023-2024学年九年级物理第一学期期末质量检测模拟试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，下列物体中属于绝缘体是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型（B）填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2．作答选择题时，选出每小题答案后，用2B铅笔把答题卡上对应题目选项的答案信息点涂黑；如需改动，用橡皮擦干净后，再选涂其他答案。答案不能答在试题卷上。
3．非选择题必须用黑色字迹的钢笔或签字笔作答，答案必须写在答题卡各题目指定区域内相应位置上；如需改动，先划掉原来的答案，然后再写上新答案；不准使用铅笔和涂改液。不按以上要求作答无效。
4．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．在如图所示的电路图中，能用电压表正确测出灯两端电压的是（ ）
A．B．C．D．
2．如图甲为实验电路图，图乙是同学画出的对应的电路图，正确的是
A．B．
C．D．
3．两盏白炽灯，甲灯标有“”，乙灯标有“”，比较两灯的亮度，下列说法正确的是（ ）
A．甲灯一定比乙灯亮B．乙灯一定比甲灯亮
C．都正常工作时，甲灯比乙灯亮D．都正常工作时，乙灯比甲灯亮

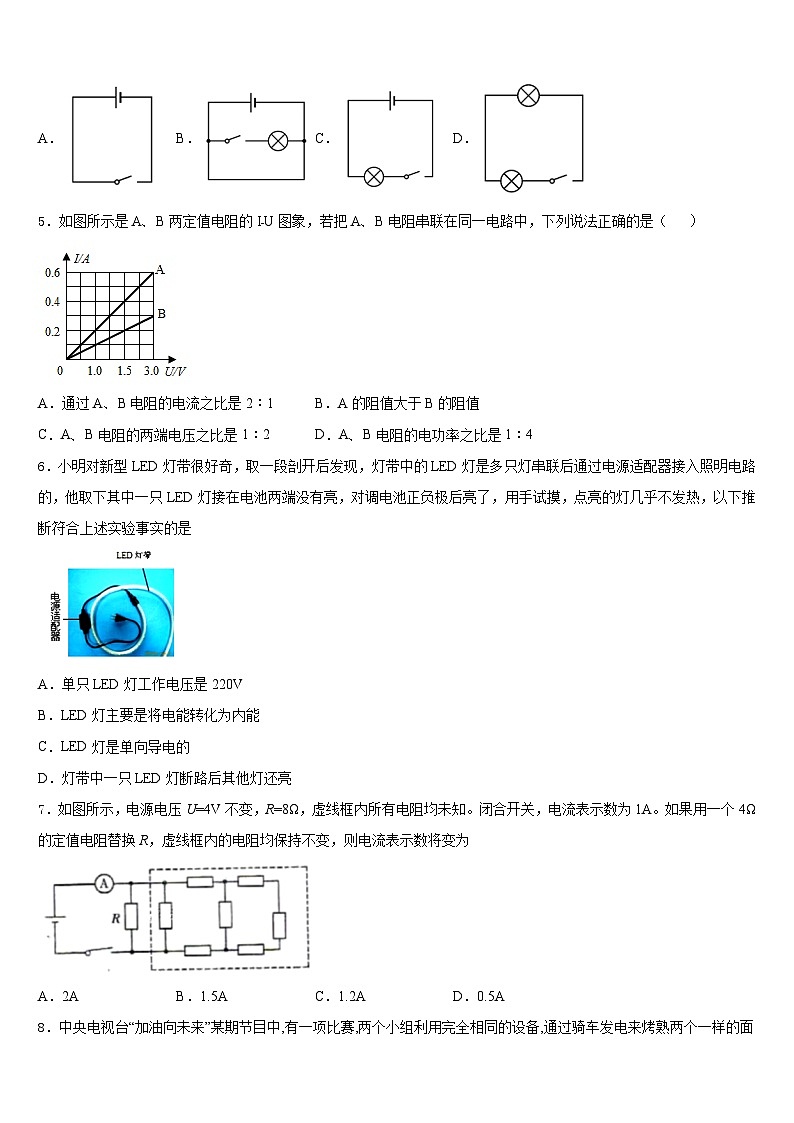

4．在如图所示的电路图中，正确的是( )
A．B．C．D．
5．如图所示是A、B两定值电阻的I﹣U图象，若把A、B电阻串联在同一电路中，下列说法正确的是（ ）
A．通过A、B电阻的电流之比是2：1B．A的阻值大于B的阻值
C．A、B电阻的两端电压之比是1：2D．A、B电阻的电功率之比是1：4
6．小明对新型LED灯带很好奇，取一段剖开后发现，灯带中的LED灯是多只灯串联后通过电源适配器接入照明电路的，他取下其中一只LED灯接在电池两端没有亮，对调电池正负极后亮了，用手试摸，点亮的灯几乎不发热，以下推断符合上述实验事实的是
A．单只LED灯工作电压是220V
B．LED灯主要是将电能转化为内能
C．LED灯是单向导电的
D．灯带中一只LED灯断路后其他灯还亮
7．如图所示，电源电压U=4V不变，R=8Ω，虚线框内所有电阻均未知。闭合开关，电流表示数为1A。如果用一个4Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为
A．2AB．1.5AC．1.2AD．0.5A

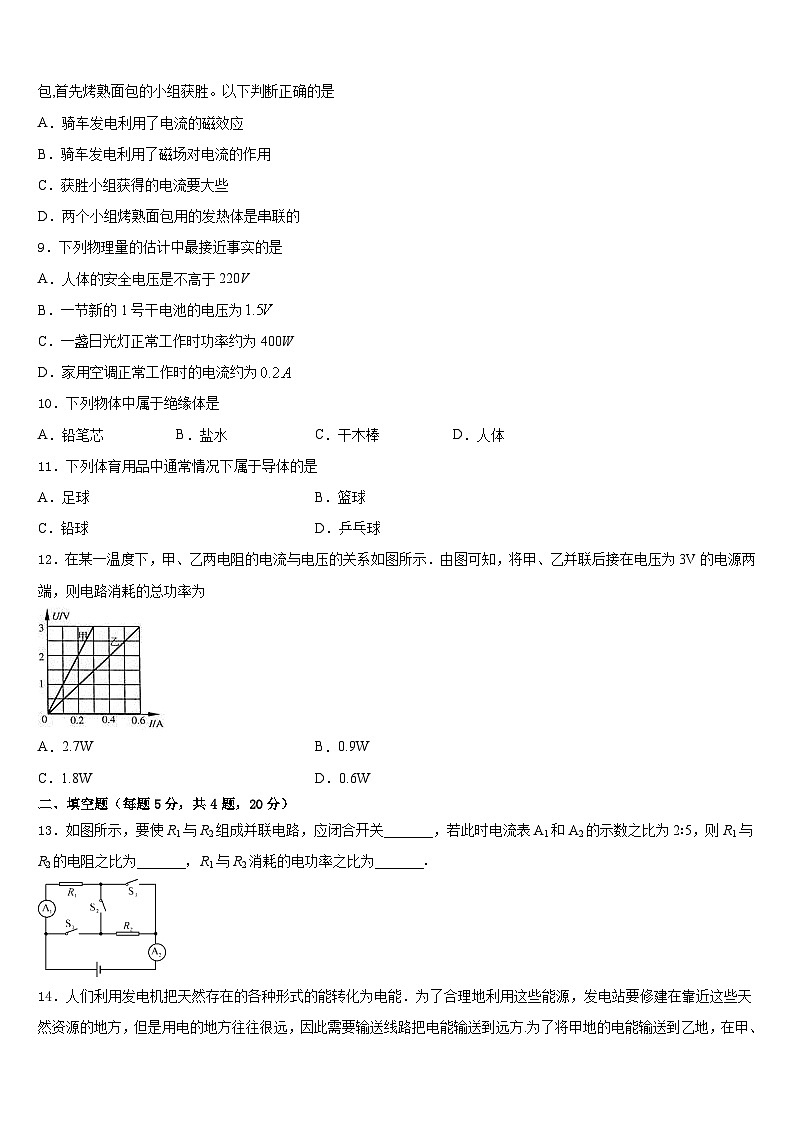

8．中央电视台“加油向未来”某期节目中,有一项比赛,两个小组利用完全相同的设备,通过骑车发电来烤熟两个一样的面包,首先烤熟面包的小组获胜。以下判断正确的是
A．骑车发电利用了电流的磁效应
B．骑车发电利用了磁场对电流的作用
C．获胜小组获得的电流要大些
D．两个小组烤熟面包用的发热体是串联的
9．下列物理量的估计中最接近事实的是
A．人体的安全电压是不高于220V
B．一节新的1号干电池的电压为
C．一盏日光灯正常工作时功率约为400W
D．家用空调正常工作时的电流约为
10．下列物体中属于绝缘体是
A．铅笔芯B．盐水C．干木棒D．人体
11．下列体育用品中通常情况下属于导体的是
A．足球B．篮球
C．铅球D．乒乓球
12．在某一温度下，甲、乙两电阻的电流与电压的关系如图所示．由图可知，将甲、乙并联后接在电压为3V的电源两端，则电路消耗的总功率为
A．2.7WB．0.9W
C．1.8WD．0.6W
二、填空题（每题5分，共4题，20分）
13．如图所示，要使R1与R2组成并联电路，应闭合开关_______，若此时电流表A1和A2的示数之比为2∶5，则R1与R2的电阻之比为_______，R1与R2消耗的电功率之比为_______．
14．人们利用发电机把天然存在的各种形式的能转化为电能．为了合理地利用这些能源，发电站要修建在靠近这些天然资源的地方，但是用电的地方往往很远，因此需要输送线路把电能输送到远方.为了将甲地的电能输送到乙地，在甲、乙两地间架设了两根等长的输电线，两根输电线的总长度为L，且单位长度输电线的电阻为r．已知位于甲地的两根输电线间的电压为U，输送电能的功率为P，则通过输电线的电流等于__________，该输电线路输送电能的效率为______________．
15．如图为某种灯泡的电流I与电压U的关系图象。若有6只这种灯泡串联接在电压为6 V的电源上，通过灯泡的电流为_____A。
16．如图所示，通电螺线管附近的小磁针处于静止状态，此时它的A端是______极（选填“N”或“S”），电源的a端是____极（选填“正”或“负”）．滑动变阻器的滑片向右调节，则通电螺线管的磁性变____（选填“强”或“弱”）．
三、实验题（共12分）
17．（4分）小刚在“测量小灯泡的功率”实验中，所用电源电压为6V，小灯泡L的额定电压为2.5V。
（1）小刚的实验电路如图所示，但连接不完整。请你用笔画线代替导线，帮他完成电路连接_____；
（2）电路连接完整后。闭合开关。当向右移动变阻器的滑片P时，电压表的示数将_____，电流表的示数将_____；
（3）实验记录电表示数如下表，分析表中数据，可知小灯泡L的额定功率为_____W；
（4）实验过程中，由于不小心造成灯泡短路。则电路中可能出现的现象是（说出两条）：①_____；②_____。
18．（4分）（1）如图所示，在两个相同的烧杯中分别装有质量、初温都相同的水和沙子，用两个相同的酒精灯对其加热。实验前，器材的安装顺序是_____（选填“由下到上”或“由上到下”）。加热相同时间后，分别测量两者的温度，发现沙子的温度明显高于水，这是因为沙子的比热容较_____;加热时搅拌沙子，目的是_____.
（2）在“探究导体的电阻跟哪些因豪有关”的实验中：
甲同学的猜想是：①电阻可能与导体的村料有关。
乙同学的猜想是：②电阻可能与导体的温度有关。
丙同学的猜想是：③电阻可能与导体的横截面积有关。
根据你掌握的电学知识，你认为：④电阻还与_____有关。
现有金属材料甲和金属材料乙制成的各种不同规格的金属丝，规格如上表。选用导线A和B进行实验，可以探究_____（选填“甲”“乙”或“丙”）同学的猜想。要想探究你的猜想应该选用_____（选上面表格中导线的字母代号）两根导线进行实验。
19．（4分）测小灯泡额定电功率“的实验中，小明设计电路如图甲所示，提供的器材有：电压恒为4.5V的电源，额定电压为2.5V的待测小灯泡，电阻约为10，电流表（0~0.6A，0~3A），电压表（0~3V，0~15V），开关和导线若干，标有“10Ω2A”的滑动变阻 器A和标有“5Ω 1 A”的滑动变阻器B各1个．
（1）实验原理是________．
（2）本实验选择的滑动变阻器是________(选填“A”或“B”)．小明按图甲连接电路，闭合开关，发现两表的指针均不动，下列判断正确的是________．
A．电流表断路 B．电压表断路
C．开关短路 D．滑动变阻器短路
（3）当滑动变阻器的滑片P移到某一位置时，观察到电压表示数如图乙所示，其示数为________V．
（4）为了测量小灯泡额定功率，此时应该将变阻器的滑片P向________(选填“A“或“B")移动．当小灯泡两端电压达到________V时，小灯泡正常发光，电流表的示数如图丙所示，则小灯泡的额定功率为________W．
（5）小明分析实验数据发现，灯泡越亮时灯丝的电阻越大，说明灯丝的电阻还跟________ 有关．
四、作图题（共16分）
20．（8分）请以笔画线代替导线完成电路连接，要求：L1、L2 串联，电压表用合适的量程测量L2两端电压。
21．（8分）如图所示，请标出通电螺线管中的电流方向。
五、计算题（共22分）
22．（10分）某电热水壶的铭牌信息如表所示，在壶中装满水后连续正常加热 5min，水的温度由 20℃升高到 100℃。已知：c水=4.2×103J/(kg·℃)。求：
（1）水吸收的热量；
（2）电热水壶加热时的热效率。（结果保留两位小数）
23．（12分）如图所示，电源电压是3V，小灯泡的额定电压是2.5V，额定电流是0.2A。
求：(1)小灯泡的额定功率；(2)小灯泡正常发光时，滑动变阻器接入电路中的电阻。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、D
4、C
5、C
6、C
7、B
8、C
9、B
10、C
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、S1和S3 3∶2 2∶3
14、 1
15、0.2
16、N 正 强
三、实验题（共12分）
17、 变大 变大 0.5 电流表示数增大 电压表示数为0V
18、由下到上 小 受热均匀 长度 乙 C、D
19、P=UIAA2B2.50.5温度
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)5.04J；(2)93.33。
23、（1）0.5W；（2）
实验次数
电压表示数/V
电流表示数/A
1
2.0
0.17
2
2.5
0.20
3
3.0
0.22
金属丝代号
材料
长度/m
横截面积/mm2
A
金属甲
1
0.2
B
金属甲
1
0.2
C
金属乙
1
0.1
D
金属乙
0.5
0.1
电热水壶
型号
SP-356A
额定电压
220v
额定功率
1800W
额定频率
50HZ
额定容量
1.5kg
