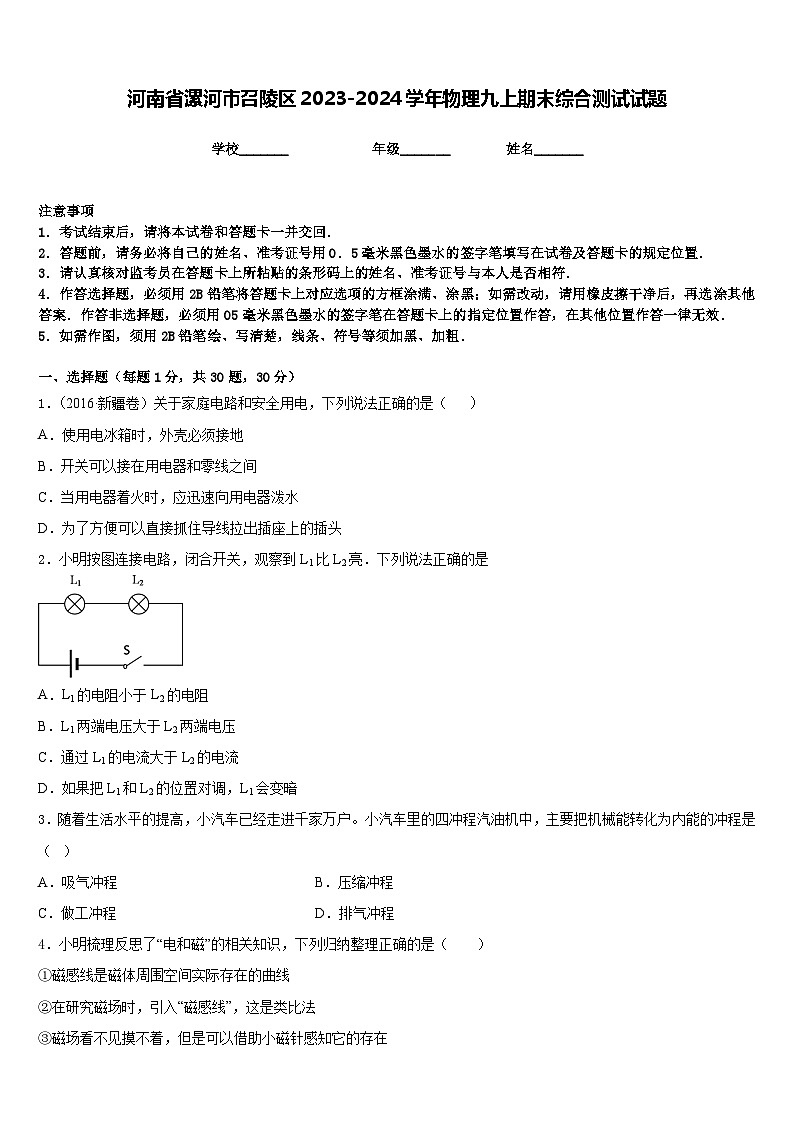

河南省漯河市召陵区2023-2024学年物理九上期末综合测试试题含答案

这是一份河南省漯河市召陵区2023-2024学年物理九上期末综合测试试题含答案，共9页。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．（2016·新疆卷）关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用电冰箱时，外壳必须接地
B．开关可以接在用电器和零线之间
C．当用电器着火时，应迅速向用电器泼水
D．为了方便可以直接抓住导线拉出插座上的插头
2．小明按图连接电路，闭合开关，观察到L1比L2亮．下列说法正确的是
A．L1的电阻小于L2的电阻
B．L1两端电压大于L2两端电压
C．通过L1的电流大于L2的电流
D．如果把L1和L2的位置对调，L1会变暗
3．随着生活水平的提高，小汽车已经走进千家万户。小汽车里的四冲程汽油机中，主要把机械能转化为内能的冲程是（ ）
A．吸气冲程B．压缩冲程
C．做工冲程D．排气冲程
4．小明梳理反思了“电和磁”的相关知识，下列归纳整理正确的是（ ）
①磁感线是磁体周围空间实际存在的曲线
②在研究磁场时，引入“磁感线”，这是类比法
③磁场看不见摸不着，但是可以借助小磁针感知它的存在
④地磁场的磁感线是从地球的地理南极附近发出到地理北极附近

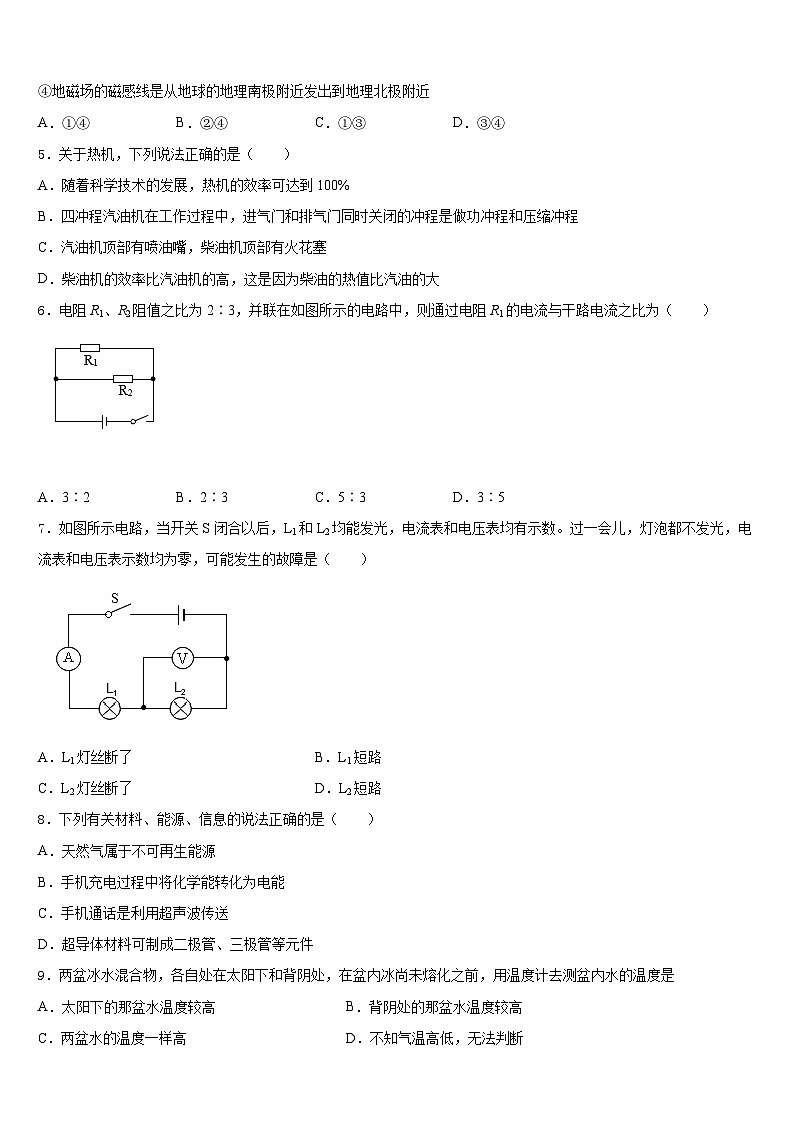

A．①④B．②④C．①③D．③④
5．关于热机，下列说法正确的是（ ）
A．随着科学技术的发展，热机的效率可达到100%
B．四冲程汽油机在工作过程中，进气门和排气门同时关闭的冲程是做功冲程和压缩冲程
C．汽油机顶部有喷油嘴，柴油机顶部有火花塞
D．柴油机的效率比汽油机的高，这是因为柴油的热值比汽油的大
6．电阻R1、R2阻值之比为2∶3，并联在如图所示的电路中，则通过电阻R1的电流与干路电流之比为（ ）
A．3∶2B．2∶3C．5∶3D．3∶5
7．如图所示电路，当开关S闭合以后，L1和L2均能发光，电流表和电压表均有示数。过一会儿，灯泡都不发光，电流表和电压表示数均为零，可能发生的故障是（ ）
A．L1灯丝断了B．L1短路
C．L2灯丝断了D．L2短路
8．下列有关材料、能源、信息的说法正确的是（ ）
A．天然气属于不可再生能源
B．手机充电过程中将化学能转化为电能
C．手机通话是利用超声波传送
D．超导体材料可制成二极管、三极管等元件
9．两盆冰水混合物，各自处在太阳下和背阴处，在盆内冰尚未熔化之前，用温度计去测盆内水的温度是
A．太阳下的那盆水温度较高 B．背阴处的那盆水温度较高
C．两盆水的温度一样高 D．不知气温高低，无法判断

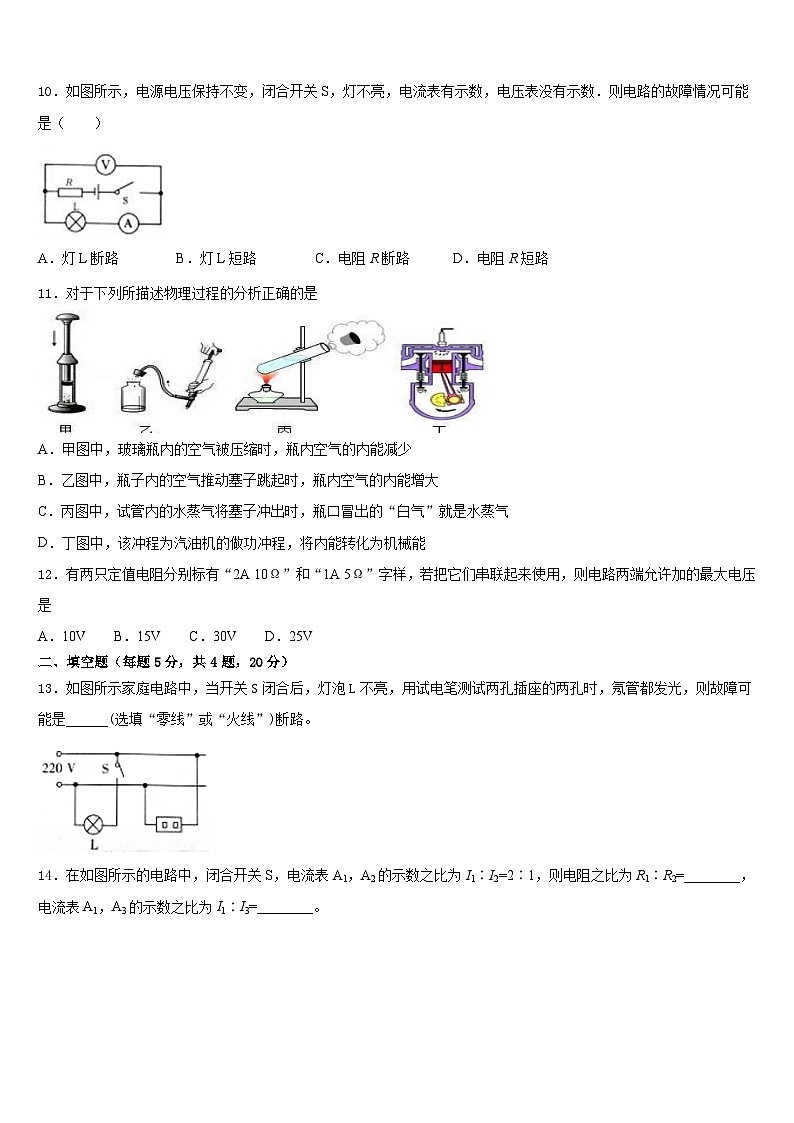

10．如图所示，电源电压保持不变，闭合开关S，灯不亮，电流表有示数，电压表没有示数．则电路的故障情况可能是（ ）
A．灯L断路B．灯L短路C．电阻R断路D．电阻R短路
11．对于下列所描述物理过程的分析正确的是
A．甲图中，玻璃瓶内的空气被压缩时，瓶内空气的内能减少
B．乙图中，瓶子内的空气推动塞子跳起时，瓶内空气的内能增大
C．丙图中，试管内的水蒸气将塞子冲出时，瓶口冒出的“白气”就是水蒸气
D．丁图中，该冲程为汽油机的做功冲程，将内能转化为机械能
12．有两只定值电阻分别标有“2A 10Ω”和“1A 5Ω”字样，若把它们串联起来使用，则电路两端允许加的最大电压是
A．10V B．15V C．30V D．25V
二、填空题（每题5分，共4题，20分）
13．如图所示家庭电路中，当开关S闭合后，灯泡L不亮，用试电笔测试两孔插座的两孔时，氖管都发光，则故障可能是______(选填“零线”或“火线”)断路。
14．在如图所示的电路中，闭合开关S，电流表A1，A2的示数之比为I1∶I2=2∶1，则电阻之比为R1∶R2=________，电流表A1，A3的示数之比为I1∶I3=________。
15．如图所示，闭合S1、S2、S3时，电压表示数为3V，电流表示数为0.5A，R1在10s内产生的热量是_____J；闭合S1、S3，断开S2时，电压表示数为2V，此时R1与R2的功率之比为_____。
16．小红想用电热壶烧水，电热水壶中水的质量1800g，初温18℃，沸腾时的温度为98℃，水吸收的热量是_____J；若电热水壶消耗的电能都被水所吸收，烧开一壶水所用的时间是l0min，则电热水壶的功率是_____W．
三、实验题（共12分）
17．（4分）同学们在探究“影响电流热效应的因素”实验中晓彤和小雪将在创新实验中自制的“灯泡”中插入温度计，通过测量“灯泡”内空气温度变化情况，就可以比较电流通过“灯丝”产生的热量。
(1)将“灯泡”接入电路中，通电一段时间后，发现温度计的示数会上升，在此过程中发生的能量转化是____________。
(2)晓彤利用如图甲所示的装置探究“电流产生的热量跟电流的关系”，实验步骤如下∶
①闭合开关，调节滑动变阻器的滑动触头，使电流表的示数为Il时，记录R1“灯泡内温度计的示数t0；
②通电30s，记下R1“灯泡”中温度计的示数为t1，断开开关；
③待R1“灯泡”中温度计示数恢复至t0，闭合开关，改变滑动变阻器滑动触头的位置，使电流表的示数为I2，____________，记下R1“灯泡”中温度计的示数为t2，断开开关；
④待R1“灯泡”中温度计示数恢复至t0，闭合开关，改变滑动变阻器滑动触头的位置，使电流表的示数为I3，通电30s，记下R1“灯泡”中温度计的示数为t3，断开开关；比较________，即可比较每次电流通过“灯丝”产生的热量，进而探究“电流产生的热量跟电流的关系”。
(3)小雪利用如图乙所示的装置探究“电流产生的热量跟电阻的关系，获得的实验数据如下表所示。
①分析表中数据得出的实验结论是∶_____________________。
②小雪发现自己的实验结论跟其他同学的不符，在实验器材完好及实验过程无误的情况，请你结合实验装置图分析小雪的结论跟其他同学不符的原因_______ 。
③请你根据分析的原因，帮助小雪提出改进方案________。
18．（4分）在“测定额定电压为1．5V的小灯泡的电功率＂实验中，连接的电路如图甲.
(1)本实验测量电功率的原理是_____。
(1)连接电路时，开关应_____（选填断开＂或“闭合＂），滑动变阻器的滑片立滑到阻值_____（选填“最大＂或“最小＂）的位置，可以起到_____的作用。
(3)按甲连接好电路后，闭合开关，发现电流表无示数，移动滑动变阻器的滑片P，电压表示数始终接近电源电压。造成这一现象的原因可能是_____（选填“灯泡短路＂、“灯泡断路＂或“变阻器断路＂）。
(4)排除故障后，闭合开关，移动滑动变阻器滑片P到某处，电压示数为1.6V，则小灯泡消耗的实际功率_____（选填“大于＂、“小于＂或“等于＂）额定功率；为了测定小灯泡的额定功率，应将滑动变阻器滑片P向_____（选填“A＂或＂B＂）端移动，使电压表示数为1.5V，此时电流表指针位置如图乙所示，则小灯泡的额定功率为_____W。
(5)某兴趣小组的同学想接着研究电流与电压的关系，于是将图甲中的小灯泡换成了定值电阻，闭合开关，移动滑片P，记下多组对应的电压表和电流表的示数，多次测量的目的是为了_____（选填“减小实验误差＂或“寻找普遍规律＂）。
19．（4分）如图所示是探究物体的动能大小与物体的质量、速度关系的示意图。
(1)本实验研究的是_____（选填“木块”、“钢球” 或“斜面”）的动能与它的质量、速度的关系。
(2)实验中通过观察_____来比较动能的大小。
(3)在探究动能与速度的关系时，要保持小球的_____不变，让小球从_____（选填“相同”或“不同”）的高度滚下，以不同的速度推动木块移动。该实验得出的结论是：_____。
(4)在探究动能与物体质量的关系时，要选择两个质量不同的小球，并让它们分别从同一斜面_____（选填“相同”或“不同”）高度滚下，该实验看到的现象是：_____。
四、作图题（共16分）
20．（8分）（1）如图1所示在用羊角锤拔钉子时，若O为支点，画出在A点施加的最小力F的示意图及其力臂L．__
图1
（2）如图2是研究并联电路电流规律的实验．请完成实物电路的连接（其中A1、A2分别测通过、的电流．A测干路中的电流）．
（__________）
图2
21．（8分）根据图中两个磁极间的磁感线的方向，标出两个磁极的极性。
（___________）
五、计算题（共22分）
22．（10分）图甲是小明家使用的电饭煲，图乙是其电路原理图，、为阻值不变的电热丝，S1为温度自动控制开关，可实现“加热”和“保温”状态的转换。该电饭煲的最大容量是4 L，额定加热功率是880 W，额定保温功率是88 W。[，].求：
(1)电热丝的阻值是多少？
(2)关闭家中其他用电器，只让该电饭煲在加热状态下上作4 min，观察到标有“1200R/（kW · h ） ”字样的电能表转盘转了60转，则电饭煲的实际功率是多少？
23．（12分）在如图所示的电路中，电源电压为6V且不变。电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样。闭合开关S，电流表示数为0.3A。求：
（1）电压表的示数；
（2）滑动变阻器R2连入电路的阻值；
（3）若移动滑动变阻器滑片P到某一位置时，整个电路的耗电功率最小，在此情况下通电10s后，整个电路中消耗的电能。
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、B
3、B
4、D
5、B
6、D
7、A
8、A
9、C
10、B
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、零线
14、1∶2 2∶3
15、15 2：1
16、6.048×105 1008W
三、实验题（共12分）
17、电能转化为内能 通电30s t1-t0、t2-t0和t3-t0（t1、t2和t3） 在电流和通电时间相同时，导体电阻越小，产生的热量越多 R1瓶中温度计比R2瓶中插入的浅 将R1瓶中温度计插入至跟R2瓶中相同深度，或将R2瓶中温度计拔出至跟R1瓶中相同深度
18、P=UI 断开 最大 保护电路 灯泡断路 大于 A 1.15 寻找普遍规律
19、钢球 木块运动距离大小 质量 不同 在质量相同时，钢球的速度越大，动能越大 相同 在速度相同时，钢球的质量越大，动能越大
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)的阻值是；的阻值是；(2)。
23、 (1)3V；(2)10Ω；(3)12J
电阻/Ω
电流/A
通电时间/s
温度升高/℃
R1=10
0.4
60
2
R2=5
8
