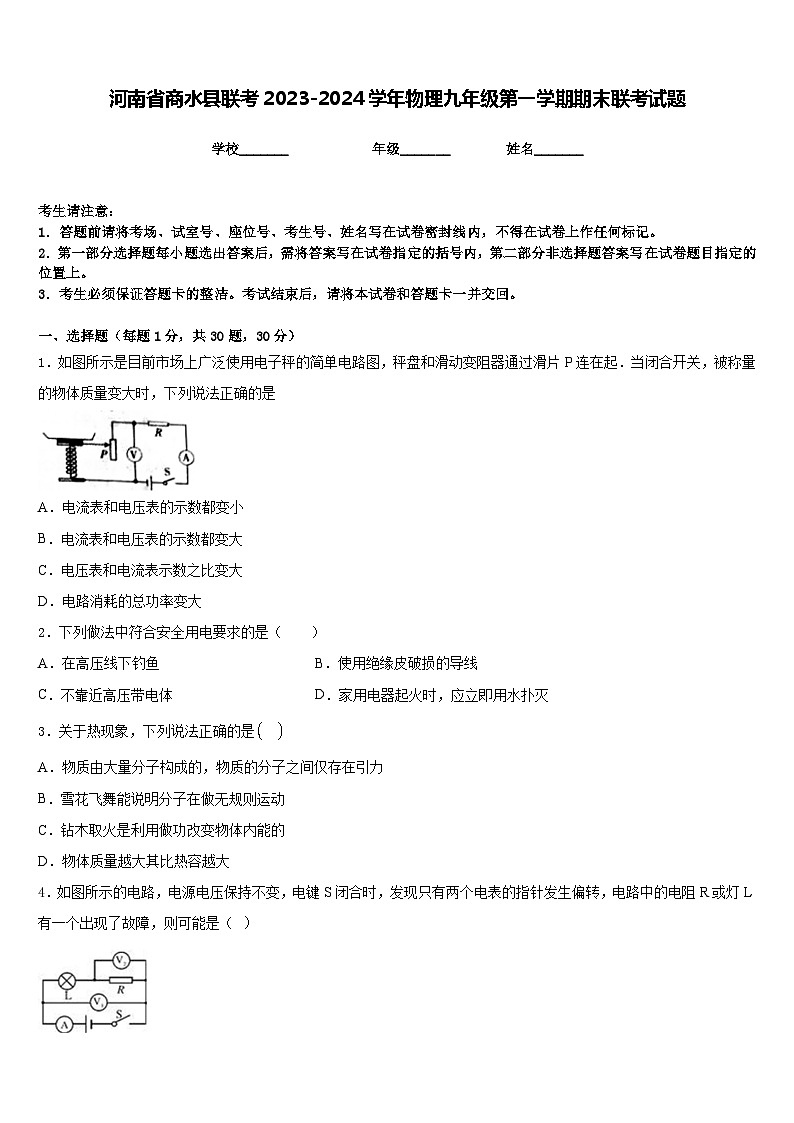

河南省商水县联考2023-2024学年物理九年级第一学期期末联考试题含答案

这是一份河南省商水县联考2023-2024学年物理九年级第一学期期末联考试题含答案，共9页。试卷主要包含了考生必须保证答题卡的整洁，关于热机，下列说法错误的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示是目前市场上广泛使用电子秤的简单电路图，秤盘和滑动变阻器通过滑片P连在起．当闭合开关，被称量的物体质量变大时，下列说法正确的是
A．电流表和电压表的示数都变小
B．电流表和电压表的示数都变大
C．电压表和电流表示数之比变大
D．电路消耗的总功率变大
2．下列做法中符合安全用电要求的是（ ）
A．在高压线下钓鱼B．使用绝缘皮破损的导线
C．不靠近高压带电体D．家用电器起火时，应立即用水扑灭
3．关于热现象，下列说法正确的是
A．物质由大量分子构成的，物质的分子之间仅存在引力
B．雪花飞舞能说明分子在做无规则运动
C．钻木取火是利用做功改变物体内能的
D．物体质量越大其比热容越大

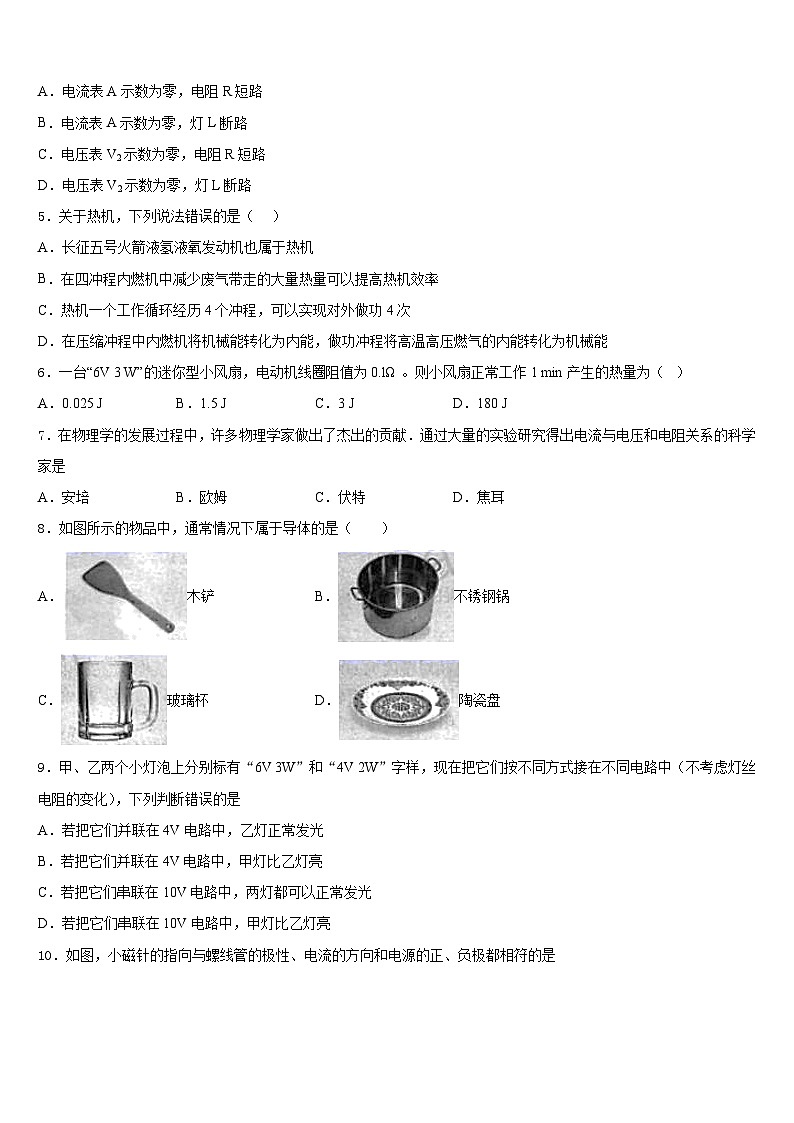

4．如图所示的电路，电源电压保持不变，电键S闭合时，发现只有两个电表的指针发生偏转，电路中的电阻R或灯L有一个出现了故障，则可能是（ ）
A．电流表A示数为零，电阻R短路
B．电流表A示数为零，灯L断路
C．电压表V2示数为零，电阻R短路
D．电压表V2示数为零，灯L断路
5．关于热机，下列说法错误的是（ ）
A．长征五号火箭液氢液氧发动机也属于热机
B．在四冲程内燃机中减少废气带走的大量热量可以提高热机效率
C．热机一个工作循环经历4个冲程，可以实现对外做功4次
D．在压缩冲程中内燃机将机械能转化为内能，做功冲程将高温高压燃气的内能转化为机械能
6．一台“6V 3 W”的迷你型小风扇，电动机线圈阻值为0.lΩ 。则小风扇正常工作1 min产生的热量为（ ）
A．0.025 JB．1.5 JC．3 JD．180 J
7．在物理学的发展过程中，许多物理学家做出了杰出的贡献．通过大量的实验研究得出电流与电压和电阻关系的科学家是
A．安培B．欧姆C．伏特D．焦耳
8．如图所示的物品中，通常情况下属于导体的是（ ）
A．木铲B．不锈钢锅
C．玻璃杯D．陶瓷盘
9．甲、乙两个小灯泡上分别标有“6V 3W”和“4V 2W”字样，现在把它们按不同方式接在不同电路中（不考虑灯丝电阻的变化），下列判断错误的是
A．若把它们并联在4V电路中，乙灯正常发光
B．若把它们并联在4V电路中，甲灯比乙灯亮
C．若把它们串联在10V电路中，两灯都可以正常发光
D．若把它们串联在10V电路中，甲灯比乙灯亮

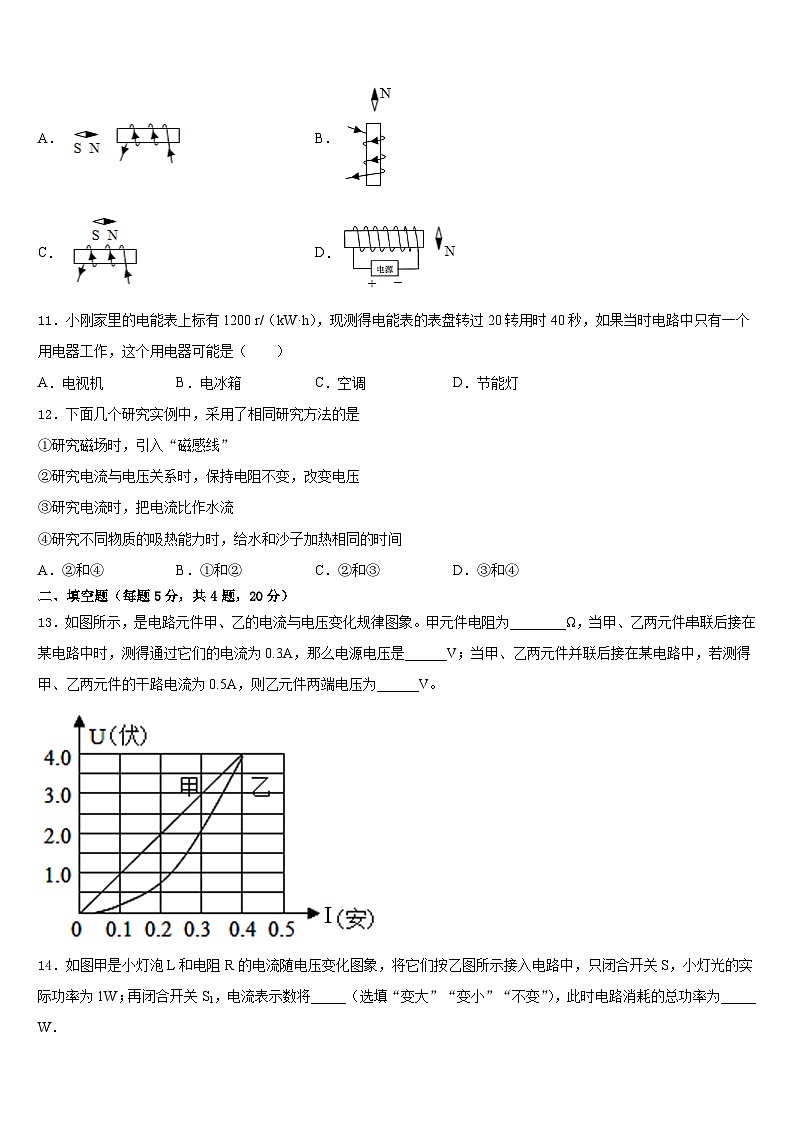

10．如图，小磁针的指向与螺线管的极性、电流的方向和电源的正、负极都相符的是
A．B．
C．D．
11．小刚家里的电能表上标有1200 r/（kW·h），现测得电能表的表盘转过20转用时40秒，如果当时电路中只有一个用电器工作，这个用电器可能是（ ）
A．电视机B．电冰箱C．空调D．节能灯
12．下面几个研究实例中，采用了相同研究方法的是
①研究磁场时，引入“磁感线”
②研究电流与电压关系时，保持电阻不变，改变电压
③研究电流时，把电流比作水流
④研究不同物质的吸热能力时，给水和沙子加热相同的时间
A．②和④B．①和②C．②和③D．③和④
二、填空题（每题5分，共4题，20分）
13．如图所示，是电路元件甲、乙的电流与电压变化规律图象。甲元件电阻为________Ω，当甲、乙两元件串联后接在某电路中时，测得通过它们的电流为0.3A，那么电源电压是______V；当甲、乙两元件并联后接在某电路中，若测得甲、乙两元件的干路电流为0.5A，则乙元件两端电压为______V。
14．如图甲是小灯泡L和电阻R的电流随电压变化图象，将它们按乙图所示接入电路中，只闭合开关S，小灯光的实际功率为1W；再闭合开关S1，电流表示数将_____（选填“变大”“变小”“不变”），此时电路消耗的总功率为_____ W．
15．电阻R1=10Ω，R2=20Ω，若将它们串联在30V的电源两端，R1消耗的电功率为P1，R2消耗的电功率为P2，整个电路在1s内电流做功为W1，则电功率之比P1∶P2=________；若将它们并联在同一电源上，整个电路相同时间内电流做功为W2，则电流做功之比W1∶W2=____________。
16．内燃机的四个冲程中有两个冲程发生了能量的转化，一是压缩冲程，二是_____冲程．如图所示是四冲程汽油机的_____冲程，该冲程是将_____能转化为_____能．
三、实验题（共12分）
17．（4分）在“探究影响导体电阻大小的因素”实验中，小开和同学们准备了如下表所示可供选择的几种导体。如果他们选用BDE三种导体，可以探究“导体电阻与_____的关系”；实验中，为了方便、准确、直观地比较电阻丝阻值的大小，应该在电路中_____；若要“探究导体电阻与温度的关系”，还需要准备______等加热器材。
18．（4分）小明利用如下图所示的电路“探究电流跟电阻、电压的关系”。
(1)实验时，在探究通过导体的电流跟电阻的关系时，滑动变阻器的作用是_______；（从下列的选项中选择相应的字母填入）
A．改变电路中的电流 B．改变电阻两端的电压
C．控制电阻两端的电压一定 D．保护电路
(2)小明将5Ω的电阻接入电路中，闭合开关，多次移动滑动变阻器的滑片，记录对应的一组实验数据如表1所示，此过程小明实际探究的是电流跟_________的关系，用到的研究方法是_____________________；
表1
表2
(3)小明继续探究，得到的另一组实验数据如表2所示。分析表2中的数据，你能得出的结论是___________。
19．（4分）小明用两节干电池测小灯泡的功率，电路如图甲所示，小灯泡额定电压为2.5V，滑动变阻器规格为“20Ω 2A”。

(1)在图甲中，用笔画线代替导线将电路连接完整。
（_______）
(2)连接电路时，开关必须_________，滑动变阻器的滑片应移到最_________（左/右）端。
(3)当电压表的示数达到2V时，电流表的示数如图乙所示，其读数为_________A，此时，灯泡的功率为_________Ｗ，为使灯泡正常发光，应将滑片向_________（左/右）移动。
(4)当电压表示数达到2.5V时，无论怎么调节变阻器滑片都无法使电压表示数变大。为了用该灯泡继续完成实验，你的做法是_________________。
(5)解决了(4)中问题后，测出电压略大于2.5V时的灯泡功率。为比较灯泡在不同电压下的功率关系，_________（需要/不需要）重新测量前两次实验数据。
四、作图题（共16分）
20．（8分）图中的开关叫单刀双掷开关，当把闸刀向左边按下时，a、b两个接线柱是接通的，b、c是断开的；当把闸刀向右边按下时，b、c两个接线柱是接通的，a、b是断开的．现在请你用这个闸刀来控制红灯和绿灯，使闸刀向左边按下时，红灯亮、绿灯熄；使闸刀向右边按下时，绿灯亮、红灯熄，画出连接图．
21．（8分）1820年，安培在科学院的例会上做了一个实验，引起与会科学家的极大兴趣。如图所示，他把一个螺线管从中间用细丝线沿水平方向悬挂起来，使之能够在水平方向自由转动，然后，给螺线管通电，当通电螺线管静止后，两端总是指到南、北方向上，并且螺线管的右端指到南方，请你在图中标出螺线管的S、N极和线圈中电流的方向。
（_______）
五、计算题（共22分）
22．（10分）如图所示，电源电压恒为12V，R为电阻箱。闭合开关S，调节电阻箱使其阻值为10Ω时，电流表示数为0.6A，灯泡正常发光；再将电阻箱阻值调为20Ω时，电流表示数为0.5A。求：

(1)小灯泡正常发光时的电阻；
(2)电阻箱阻值调为20Ω时，灯泡消耗的功率为多少？
(3)电阻箱阻值调为20Ω时，1min内电阻箱上产生的热量是多少？
23．（12分）如图所示，R1＝10Ω，R2＝20Ω，电压表的读数是4V，求：
（1）通过R2的电流；
（2）电源电压。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、C
4、C
5、C
6、B
7、B
8、B
9、B
10、C
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、10 5 2
14、变大 1.4
15、1∶2 2∶9
16、做功 做功 内 机械能
三、实验题（共12分）
17、长度 串联接入电流表 酒精灯
18、CD 电压 控制变量法 当导体两端的电压一定时，导体中的电流跟导体 的电阻成反比
19、见解析所示 断开 左 0.24 0.48 右 增加1节电池 不需要
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1) (2) 1W (3) 300J
23、（1）0.4A；（2）12V。
导体
代号
长度
/m
横截面积/mm2
材料
导体
代号
长度
/m
横截面积/mm2
材料
A
1.0
0.2
锰铜
E
1.5
0.4
锰铜
B
1.0
0.4
锰铜
F
1.0
0.6
镍铬合金
C
1.0
0.6
锰铜
D
0.5
0.4
锰铜
G
1.0
0.6
铁
次数
U1/V
I/A
①
1.0
0.20
②
1.5
0.30
③
2.0
0.40
次数
R1/Ω
I/A
①
5.0
0.60
②
10.0
0.30
③
15.0
0.20
