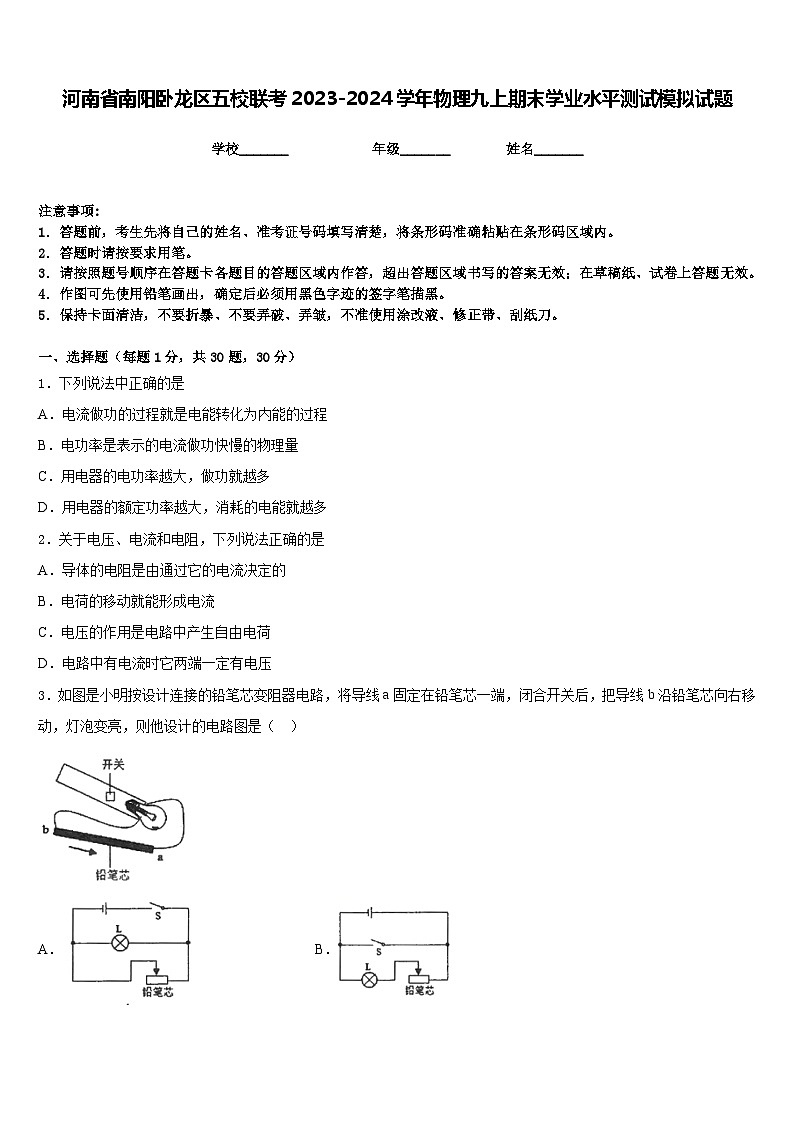

河南省南阳卧龙区五校联考2023-2024学年物理九上期末学业水平测试模拟试题含答案

这是一份河南省南阳卧龙区五校联考2023-2024学年物理九上期末学业水平测试模拟试题含答案，共9页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．下列说法中正确的是
A．电流做功的过程就是电能转化为内能的过程
B．电功率是表示的电流做功快慢的物理量
C．用电器的电功率越大，做功就越多
D．用电器的额定功率越大，消耗的电能就越多
2．关于电压、电流和电阻，下列说法正确的是
A．导体的电阻是由通过它的电流决定的
B．电荷的移动就能形成电流
C．电压的作用是电路中产生自由电荷
D．电路中有电流时它两端一定有电压
3．如图是小明按设计连接的铅笔芯变阻器电路，将导线a固定在铅笔芯一端，闭合开关后，把导线b沿铅笔芯向右移动，灯泡变亮，则他设计的电路图是（ ）
A．B．
C．D．

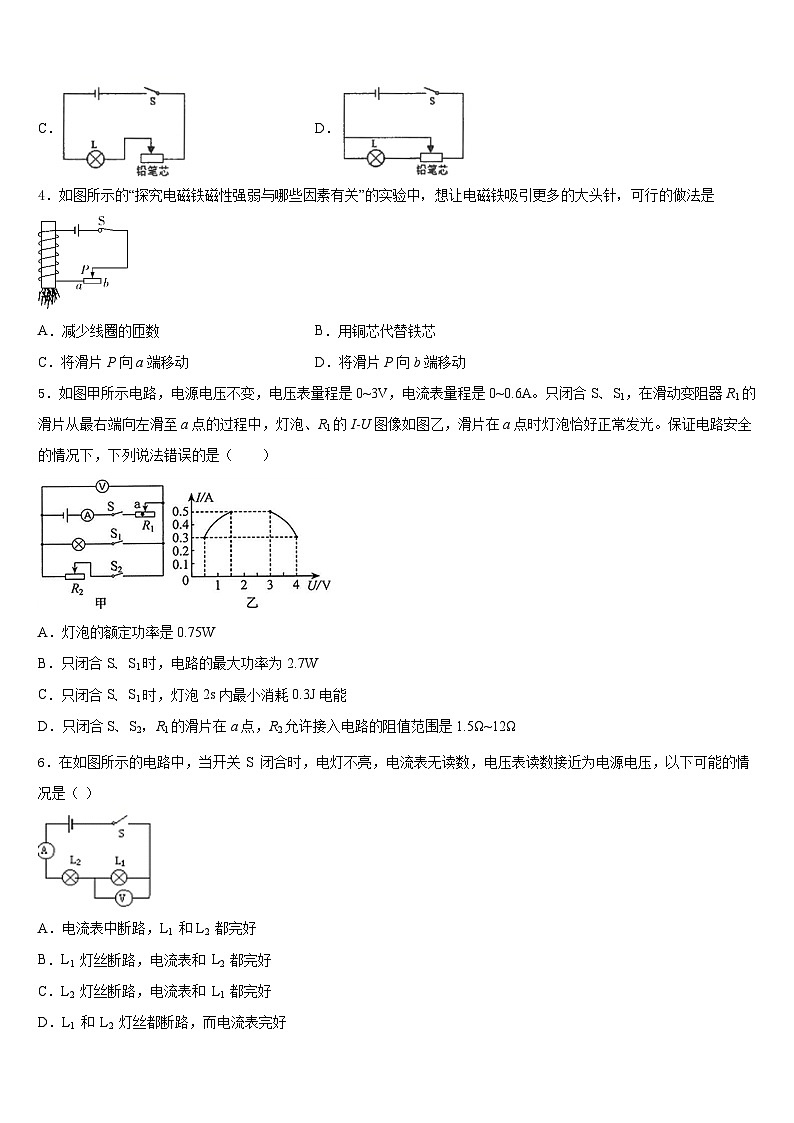

4．如图所示的“探究电磁铁磁性强弱与哪些因素有关”的实验中，想让电磁铁吸引更多的大头针，可行的做法是
A．减少线圈的匝数B．用铜芯代替铁芯
C．将滑片P向a端移动D．将滑片P向b端移动
5．如图甲所示电路，电源电压不变，电压表量程是0~3V，电流表量程是0~0.6A。只闭合S、S1，在滑动变阻器R1的滑片从最右端向左滑至a点的过程中，灯泡、R1的I-U图像如图乙，滑片在a点时灯泡恰好正常发光。保证电路安全的情况下，下列说法错误的是（ ）
A．灯泡的额定功率是0.75W
B．只闭合S、S1时，电路的最大功率为2.7W
C．只闭合S、S1时，灯泡2s内最小消耗0.3J电能
D．只闭合S、S2，R1的滑片在a点，R2允许接入电路的阻值范围是1.5Ω~12Ω
6．在如图所示的电路中，当开关 S 闭合时，电灯不亮，电流表无读数，电压表读数接近为电源电压，以下可能的情况是（ ）
A．电流表中断路，L1 和L2 都完好
B．L1 灯丝断路，电流表和 L2 都完好
C．L2 灯丝断路，电流表和 L1 都完好
D．L1 和 L2 灯丝都断路，而电流表完好

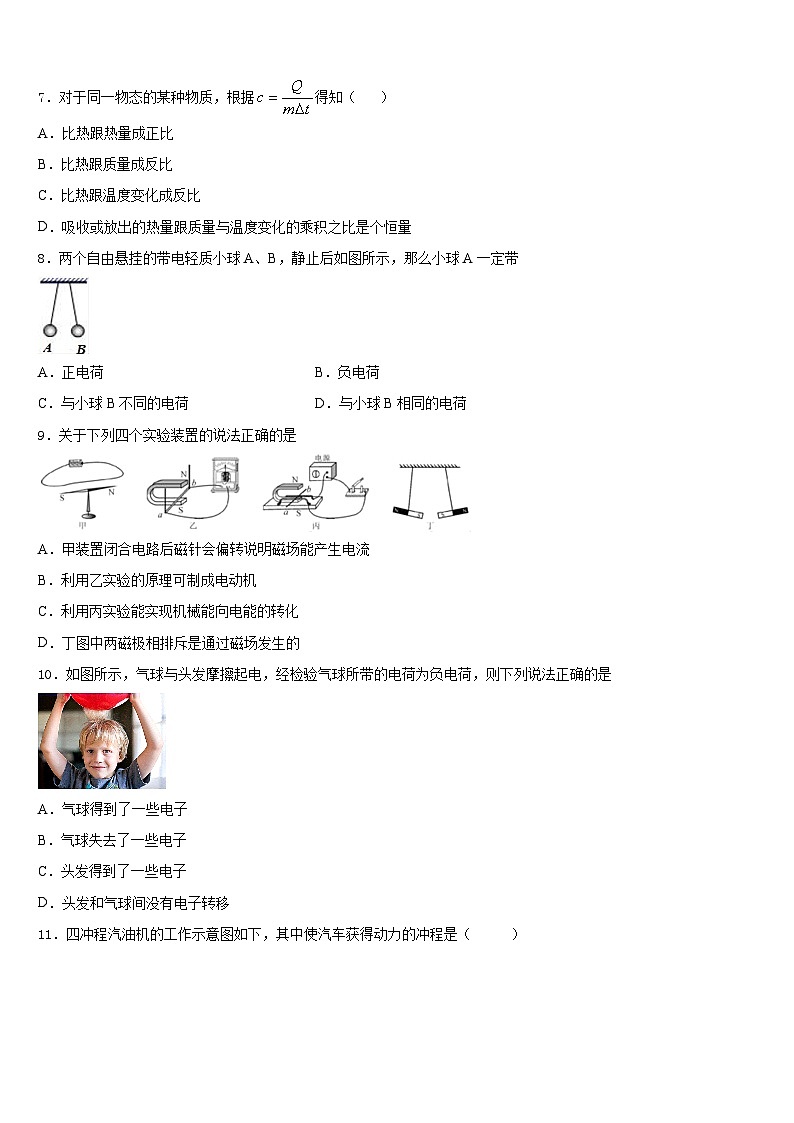

7．对于同一物态的某种物质，根据得知（ ）
A．比热跟热量成正比
B．比热跟质量成反比
C．比热跟温度变化成反比
D．吸收或放出的热量跟质量与温度变化的乘积之比是个恒量
8．两个自由悬挂的带电轻质小球A、B，静止后如图所示，那么小球A一定带
A．正电荷B．负电荷
C．与小球B不同的电荷D．与小球B相同的电荷
9．关于下列四个实验装置的说法正确的是
A．甲装置闭合电路后磁针会偏转说明磁场能产生电流
B．利用乙实验的原理可制成电动机
C．利用丙实验能实现机械能向电能的转化
D．丁图中两磁极相排斥是通过磁场发生的
10．如图所示，气球与头发摩擦起电，经检验气球所带的电荷为负电荷，则下列说法正确的是
A．气球得到了一些电子
B．气球失去了一些电子
C．头发得到了一些电子
D．头发和气球间没有电子转移
11．四冲程汽油机的工作示意图如下，其中使汽车获得动力的冲程是（ ）
A．B．C．D．
12．关于电流、电压、电阻的关系，下列说法中错误的是( )
A．导体两端的电压一定时，导体的电阻跟通过导体的电流成反比
B．导体电阻一定时，导体中的电流跟这段导体两端的电压成正比
C．导体的电阻与导体两端的电压、导体中的电流大小无关
D．导体中的电流跟其两端的电压成正比，跟导体的电阻成反比
二、填空题（每题5分，共4题，20分）
13．家庭电路中，导线相互连接处往往比别处更容易________，加速老化，甚至引起火灾。这是因为导线连接处的________较大。
14．有一块手机用的锂电池，上面标明电压为3.7V，容量为1800mA•h，它充满电后，大约储存了_____J的电能；某同学观察到家中电能表上标有600revs/（kW•h）的字样，他断开家中其他用电器仅使电水壶工作，测得1min内该电能表的转盘转了9圈，则该电水壶的电功率是_____W．
15．用毛皮摩擦过的橡胶棒接触不带电的验电器金属球时，验电器的金属箔张角变大，这是由于验电器_____（选填“得到”或“失去”）电子，所带的_____（选填“正”或“负”）电荷增多的缘故．
16．如图甲所示的电路中，电源电压保持不变，R0为定值电阻，R为滑动变阻器．闭合开关S后，在移动滑片P的过程中，电流表的示数I与R的阻值关系如图乙所示，电压表的示数U与R的阻值关系如图丙所示，则R0的阻值为______Ω，电源电压为______V．
三、实验题（共12分）
17．（4分）为了验证并联电路电流关系，小明设计了如图甲电路进行实验。
（1）小明要测量干路电流，他将电流表串联在甲图中的_____（选填“A”、“B”或“C“）处，接入电流表后闭合开关，他看到两个灯泡都发光，但电流表出现如图乙所示现象，原因是_____。
（2）改正错误后小明依次测出A、B、C三点处的电流为IA、IB、IC．接着又将开关S与C处电流表互换位置，测出电流ID，则与ID相等的是_____
18．（4分）某物理兴趣小组在“测量定值电阻阻值”实验时，准备了以下器材并根据实验原理连接实物图。
（1）根据实物图在方框中画出实验电路图。
（____________）

（2）开始试验后，闭合开关，当滑动变阻器的滑片置于某位置时，电流表和电压表的示数如图所示，电流表示数为________A，电压表示数为________V，可计算出电阻。

（3）如果把电路中定值电阻换成灯泡进行实验，通过调整滑动变阻器，改变灯泡电压，使灯丝温度逐渐升高，测得多组数据如下表，请根据实验原理补充完表中数据
（4）通过表中数据还可得到结论__________________。
19．（4分）如图的电路装置是探究“电流产生的热量跟什么因素有关”。
(1)接通电源，瓶内的空气被加热后膨胀，通过观察____比较出瓶内电阻丝的发热多少；
(2)如图甲所示，流过左边电阻丝的电流_____（选填：大于、等于或小于）流过右边瓶内电阻丝的电流。通电一段时间______（选填：左或右） 瓶内的电阻丝产生的热量多。上面的结论可以解释下列哪个现象____（选填字母代号 ）
A．电炉丝热得发红，而与之相连的导线却不怎么热
B．同一个接线板，接大功率电炉时导线明显发热，而接小功率的灯泡时导线却不怎么热
C．正常工作时，“220V 40W”的灯泡比“220V 25W”灯泡亮
(3)在探究电热与电阻的关系时，小明只利用了如图乙、丙所示的装置，他先将5Ω电阻直接接在电源上，通电5min记下U型管两边高度差，断开开关，待U形管中液面恢复到原来状态时用10Ω电阻替换5Ω电阻，接入同一电源通电5min，发现乙图中电阻产生热量更多，得到“电阻越小产生热量越多”的结论，他方案中的错误是___________________。
四、作图题（共16分）
20．（8分）在图中画出使杠杆OA平衡时最小动力F1的方向和阻力F1的力臂L1．
（_____）
21．（8分）根据以下要求，用笔画线连接实物电路图。
(1)只闭合S1时，红灯发光，绿灯不发光；
(2)S1、S2都闭合时，两灯都发光；
(3)只闭合S2时，两灯均不发光。
五、计算题（共22分）
22．（10分）电饭锅是家中常用的用电器。下表是小明家电饭锅的部分铭牌参数，其内部结构简化电路如图所示，R1和R2都是加热电阻。求：
(1)为了明确电饭锅的加热功率，小明关闭家中其它用电器，只接通电饭锅且处于正常加热状态，发现家中标有“220V 10（20）A；3000revs/”的电能表5min内闪了200次，由此可知道表格中“？”的加热功率应为多少；
(2)电阻R1和R2的阻值各是多少。
23．（12分）如图所示，已知电源电压为6V，电阻R1＝20Ω、R2＝10Ω．
（1）当开关S1、S2均断开时，电压表的示数为4V，求电流表的示数和R3的阻值．
（2）当开关S1、S2均闭合时，求电压表和电流表的示数．
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、C
4、C
5、B
6、B
7、D
8、D
9、D
10、A
11、C
12、A
二、填空题（每题5分，共4题，20分）
13、发热 电阻
14、23976 900
15、得到 负
16、10 12
三、实验题（共12分）
17、C 电流表正负接线柱接反了 IC
18、 随温度升高，灯泡电阻会增加
19、U型管的液面变化情况 大于 左 B 没有控制电流相同
四、作图题（共16分）
20、略
21、
五、计算题（共22分）
22、 (1) 800W；(2)64Ω，1100Ω
23、（1）0.4A； 5Ω；（2）6V和0.9A．
实验序号
1
2
3
4
5
电压/V



2

电流/A





电阻/

3
______


额定电压
220V
频率
50Hz
额定功率
加热
？
保温
44W
