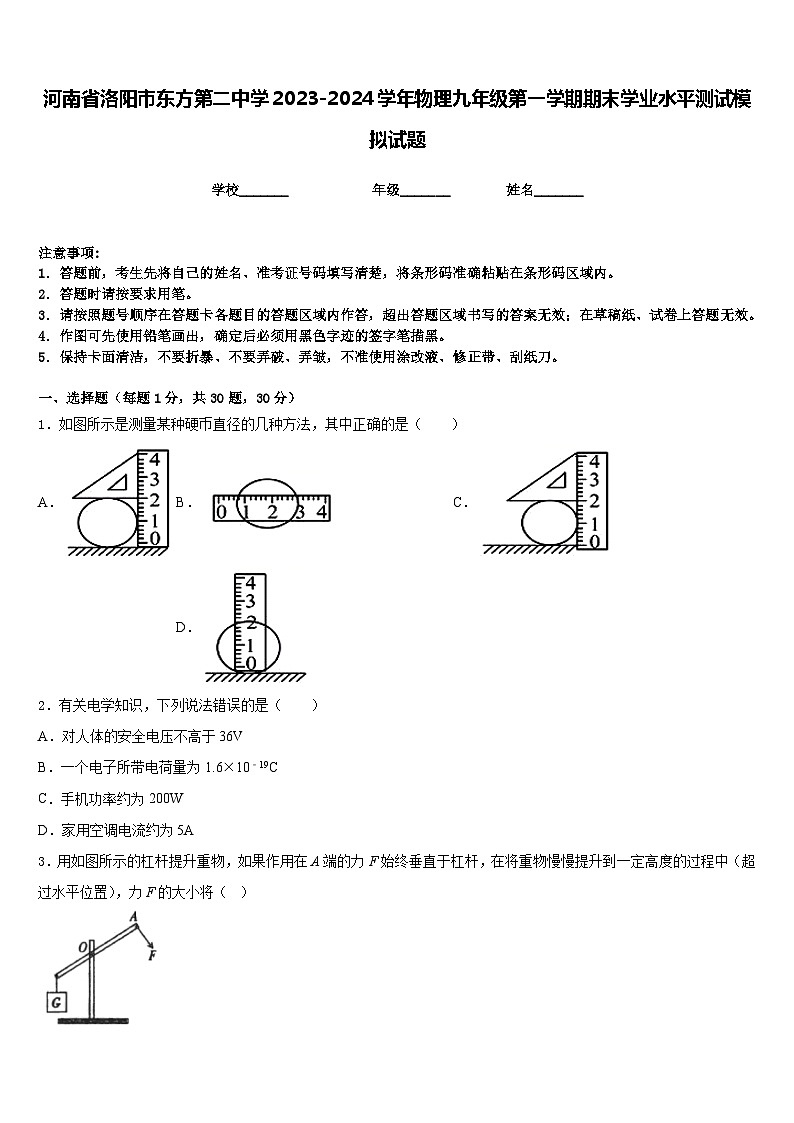

河南省洛阳市东方第二中学2023-2024学年物理九年级第一学期期末学业水平测试模拟试题含答案

这是一份河南省洛阳市东方第二中学2023-2024学年物理九年级第一学期期末学业水平测试模拟试题含答案，共9页。试卷主要包含了答题时请按要求用笔，下列说法符合安全用电的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示是测量某种硬币直径的几种方法，其中正确的是（ ）
A．B．C．D．
2．有关电学知识，下列说法错误的是（ ）
A．对人体的安全电压不高于36V
B．一个电子所带电荷量为1.6×10﹣19C
C．手机功率约为200W
D．家用空调电流约为5A
3．用如图所示的杠杆提升重物，如果作用在A端的力F始终垂直于杠杆，在将重物慢慢提升到一定高度的过程中（超过水平位置），力F的大小将（ ）
A．逐渐变大B．逐渐变小
C．先变小，后变大D．先变大，后变小

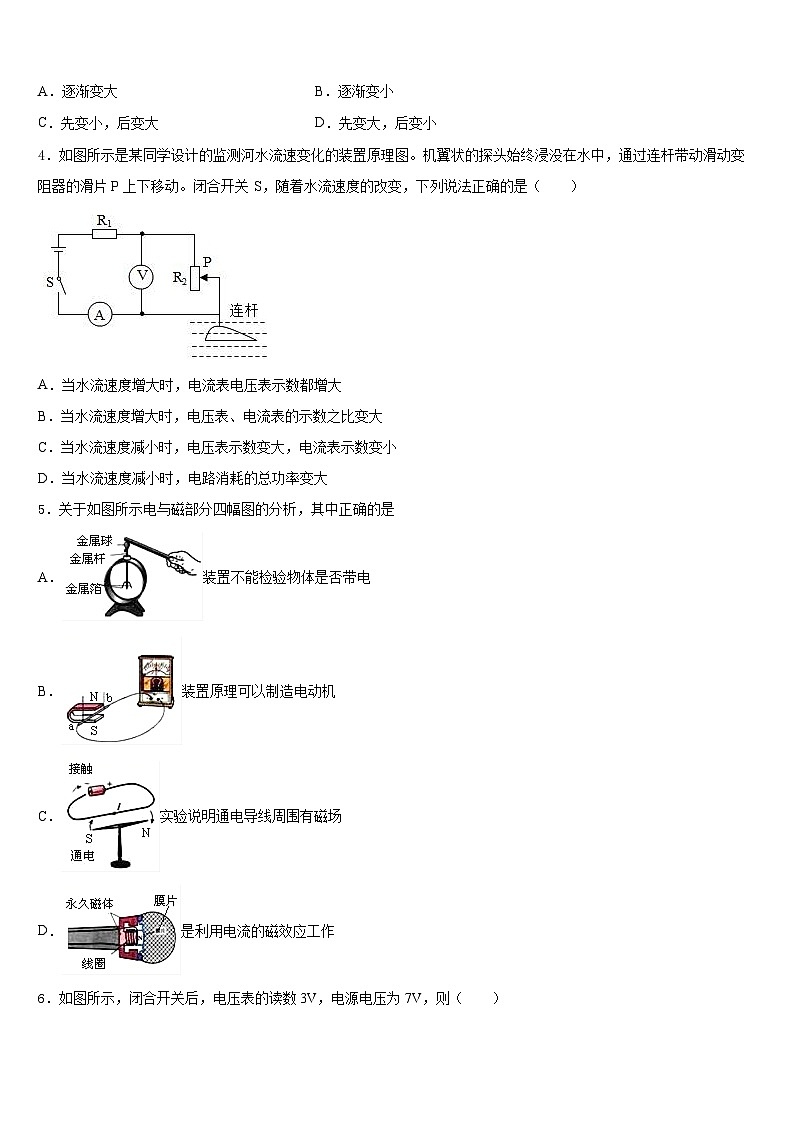

4．如图所示是某同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中，通过连杆带动滑动变阻器的滑片P上下移动。闭合开关 S，随着水流速度的改变，下列说法正确的是（ ）
A．当水流速度增大时，电流表电压表示数都增大
B．当水流速度增大时，电压表、电流表的示数之比变大
C．当水流速度减小时，电压表示数变大，电流表示数变小
D．当水流速度减小时，电路消耗的总功率变大
5．关于如图所示电与磁部分四幅图的分析，其中正确的是
A．装置不能检验物体是否带电
B．装置原理可以制造电动机
C．实验说明通电导线周围有磁场
D．是利用电流的磁效应工作

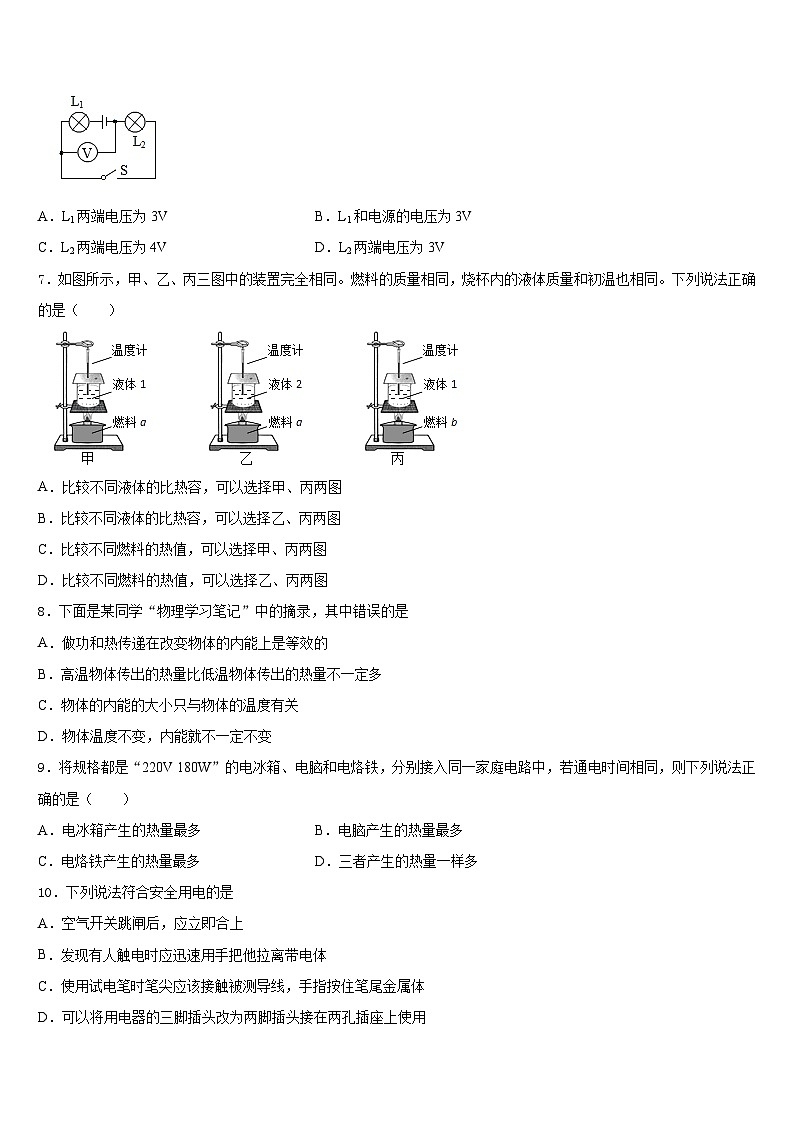

6．如图所示，闭合开关后，电压表的读数3V，电源电压为7V，则（ ）
A．L1两端电压为3VB．L1和电源的电压为3V
C．L2两端电压为4VD．L2两端电压为3V
7．如图所示，甲、乙、丙三图中的装置完全相同。燃料的质量相同，烧杯内的液体质量和初温也相同。下列说法正确的是（ ）

A．比较不同液体的比热容，可以选择甲、丙两图
B．比较不同液体的比热容，可以选择乙、丙两图
C．比较不同燃料的热值，可以选择甲、丙两图
D．比较不同燃料的热值，可以选择乙、丙两图
8．下面是某同学“物理学习笔记”中的摘录，其中错误的是
A．做功和热传递在改变物体的内能上是等效的
B．高温物体传出的热量比低温物体传出的热量不一定多
C．物体的内能的大小只与物体的温度有关
D．物体温度不变，内能就不一定不变
9．将规格都是“220V 180W”的电冰箱、电脑和电烙铁，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（ ）
A．电冰箱产生的热量最多B．电脑产生的热量最多
C．电烙铁产生的热量最多D．三者产生的热量一样多
10．下列说法符合安全用电的是
A．空气开关跳闸后，应立即合上
B．发现有人触电时应迅速用手把他拉离带电体
C．使用试电笔时笔尖应该接触被测导线，手指按住笔尾金属体
D．可以将用电器的三脚插头改为两脚插头接在两孔插座上使用
11．下列物品中，通常情况下属于导体的是（ ）
A．不锈钢汤匙
B．运动鞋的橡胶底
C．玻璃杯
D．塑料直尺
12．下列关于功、功率、机械效率的说法中正确的是
A．机械效率越大，做的有用功一定越多
B．功率越大，做功越快
C．有力作用在物体上，力一定对物体做了功
D．功率小，机械效率也一定低
二、填空题（每题5分，共4题，20分）
13．某同学观察到他家里的电能表及空气开关如图所示。电能表上标识的“10（20） A”表示这个电能表的_______电流为20 A。他家同时工作的用电器的总功率不能超过________W。
14．如图所示,电流表的示数为_______A;电压表的示数为________V。
15．在地球表面的某位置，发现能自由转动的小磁针静止时沿竖直方向，且S极向下，则该位置在_____附近。
16．电子式电能表表盘上标有“3000imp/（kW•h）”的字样（imp表示电能表指示灯闪烁次数），将某用电器单独接在该电能表上，正常工作30min，电能表指示灯闪烁了300次，则该用电器在上述时间内消耗的电能是_____kW•h，合_____J，该用电器的功率是_____W．
三、实验题（共12分）
17．（4分）在“探究电流与电压、电阻的关系”的实验中，器材有：电源（电压恒为4.5V），电流表、电压表各一只，开关一个，三个定值电阻（5Ω、10Ω、15Ω），三只滑动变阻器：甲‐“10Ω 1.5A”；乙‐“20Ω 1.5A”；丙‐“50Ω 1A”），导线若干。
（1）在连接电路的过程中，开关应处于_________状态，如图，闭合开关前，还应把滑动变阻器的滑片滑到最_________端（选填“左”或“右”)。闭合开关后，发现电流表示数为0A，电压表指针偏转超过量程。你认为造成这一现象的原因是__________________。
（2）阳光小组的同学在探究时，先将5Ω的电阻连入电路中，闭合开关，移动滑片，使电压表的示数为1.5V，并记下电流值。接着断开开关，取下5Ω电阻，换接10Ω的电阻（滑动变阻器滑片位置未动），当他们接入10Ω电阻后，闭合开关，应将滑动变阻器滑片向_________端移动（选填“左”或“右”），直至电压表的示数为_________V，再次记下电流值。
（3）接着阳光小组的同学换用15Ω的电阻重复上述实验，得到了表中的实验数据，分析数据得出：导体两端的电压一定时，通过导体的电流与导体的电阻成_________。
（4）阳光小组的同学实验时所选择的滑动变阻器规格是_________（选填“甲”“乙”或“丙”）。
18．（4分）在“测量小灯泡的电功率”的实验中，电源电压6V恒定不变，小灯泡的额定电压为2.5V（电阻约为10Ω）。
（1）请用笔画线代替导线，将图甲的电路连接完整（要求滑片向左移动时灯泡变亮）。
（________）
（2）闭合开关前，应将滑片移到_____端（选填“A”或“B”）。
（3）连接完实验电路，检查无误后，闭合开关，发现小灯泡不亮，电流表示数为零、电压表示数很大。出现这种现象的原因可能是_____。
A．小灯泡短路 B．小灯泡断路 C．变阻器短路 D．变阻器断路
（4）实验中当移动滑片P到某一点时，电压表示数如图乙所示，若小明想测量小灯泡的额定功率，应将图甲中滑片P向_____（选填“A”或“B”）端移动，使电压表的示数为2.5V。
（5）现有规格为“10Ω 2A”、“20Ω 1A”和“50Ω 0.2A”的三个滑动变阻器，为了实验的顺利进行，小明应在其中选择_____接入电路。
（6）小明利用图甲装置_____（选填“能”或“不能”）做“探究通过定值电阻的电流与电压的关系”的实验。
19．（4分）在探究“比较不同物质吸热的情况”的实验中，实验装置如图所示．
（1）实验中应量取质量_____的甲、乙两种液体，分别倒入相同的烧杯中，用相同的电加热器加热．当它们吸收相同热量时，通过比较_____来判断吸热能力的强弱．
（2）通过实验，记录数据如表格所示．从开始加热到42℃，甲、乙两种液体吸收热量的关系为Q甲_____Q乙．
（3）分析实验数据可知_____物质的吸热能力强．
四、作图题（共16分）
20．（8分）如图是某品牌榨汁机，为保证安全，该榨汁机设置了电源开关S和安全开关S1，当杯体放在主机上时，S1自动闭合，此时再闭合S，电动机才能启动，开始榨汁，请再虚线方框内画出符合上述要求的电路图（榨汁机用电动机表示）
（______）
21．（8分）根据下图的实物电路在方框内画出对应的电路图。
（______）
五、计算题（共22分）
22．（10分）如图所示，是某种电热器的部分简化电路图，电源电压220V，R1 = 220Ω、R2 = 110Ω，通过开关断开与闭合可实现高温和低温两档位的转换。
求：（1）闭合开关S时电热器处于哪个档位；
（2）电热器在低温工作时的电功率；
（3）在高温档工作1min产生的热量。
23．（12分）常德的冬季不像北方有集中供暖，所以本地居民常选用一些小型电暖器越冬。如图甲电暖器有“高温、中温、低温”三挡，铭牌见下表（“中温”挡功率空出），其电路原理如图乙，S是自我保护开关，当电暖器倾倒时S自动断开，切断电源保证安全。当S、S1闭合，S2断开时电暖器为“低温”挡。（R1＞R2）求：
（1）R1的阻值；
（2）“中温”挡正常工作时电路中的电流；
（3）若室内空气质量为50kg，用该电暖器的“高温”挡正常工作10min，放出热量的 50%被室内空气吸收，那么可使室内气温升高多少？（空气的比热容为1.1×103J/（kg•℃））
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、D
4、C
5、C
6、D
7、C
8、C
9、C
10、C
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、额定最大电流 4400
14、0.3 1.5
15、南极
16、0.1 3.6×105 200
三、实验题（共12分）
17、断开 左 定值电阻开路 左 1.5 反比 丙
18、 B B A 20Ω 1A 不能
19、相等 升高的度数 小于 甲
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）高温档（1）220W（1）39600J
23、 (1)110Ω；(2)5.5A；(3)9℃。
电阻R/Ω
5
10
15
电流I/A
0.30
0.15
0.10
加热时间/min
0
1
2
3
4
甲的温度/℃
30
34
38
42
46
乙的温度/℃
10
18
26
34
42
XX牌电暖器
额定电压
220V
额定功率
低温挡
440W
中温挡
高温挡
1650W
频率
50Hz
