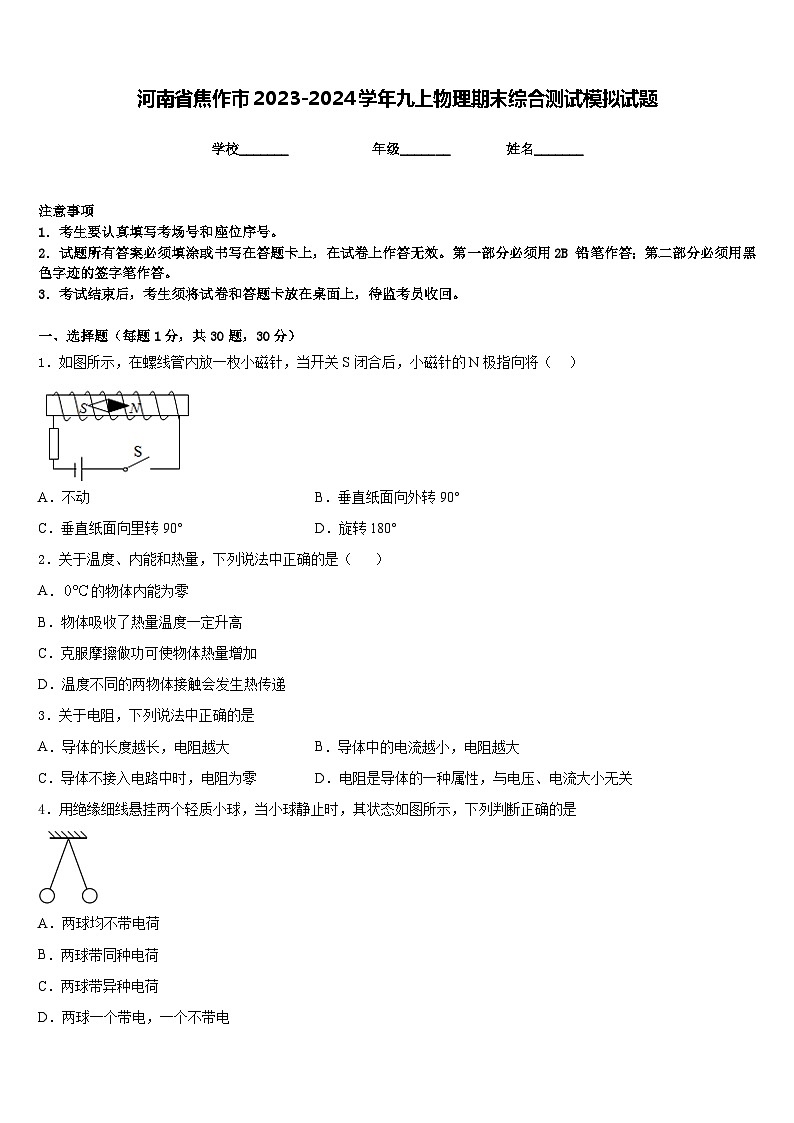

河南省焦作市2023-2024学年九上物理期末综合测试模拟试题含答案
展开学校_______ 年级_______ 姓名_______
注意事项
1.考生要认真填写考场号和座位序号。
2.试题所有答案必须填涂或书写在答题卡上,在试卷上作答无效。第一部分必须用2B 铅笔作答;第二部分必须用黑色字迹的签字笔作答。
3.考试结束后,考生须将试卷和答题卡放在桌面上,待监考员收回。
一、选择题(每题1分,共30题,30分)
1.如图所示,在螺线管内放一枚小磁针,当开关S闭合后,小磁针的N极指向将( )
A.不动B.垂直纸面向外转90°
C.垂直纸面向里转90°D.旋转180°
2.关于温度、内能和热量,下列说法中正确的是( )
A.的物体内能为零
B.物体吸收了热量温度一定升高
C.克服摩擦做功可使物体热量增加
D.温度不同的两物体接触会发生热传递
3.关于电阻,下列说法中正确的是
A.导体的长度越长,电阻越大B.导体中的电流越小,电阻越大
C.导体不接入电路中时,电阻为零D.电阻是导体的一种属性,与电压、电流大小无关
4.用绝缘细线悬挂两个轻质小球,当小球静止时,其状态如图所示,下列判断正确的是
A.两球均不带电荷
B.两球带同种电荷
C.两球带异种电荷
D.两球一个带电,一个不带电

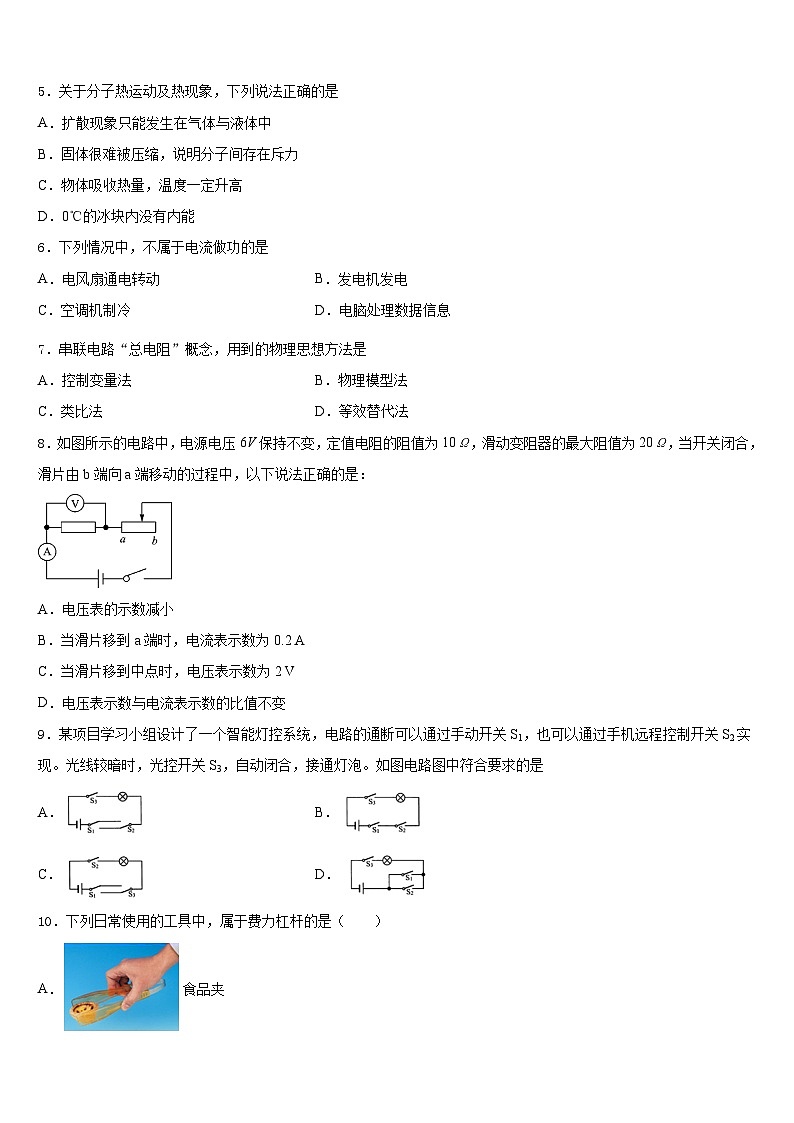

5.关于分子热运动及热现象,下列说法正确的是
A.扩散现象只能发生在气体与液体中
B.固体很难被压缩,说明分子间存在斥力
C.物体吸收热量,温度一定升高
D.0℃的冰块内没有内能
6.下列情况中,不属于电流做功的是
A.电风扇通电转动B.发电机发电
C.空调机制冷D.电脑处理数据信息
7.串联电路“总电阻”概念,用到的物理思想方法是
A.控制变量法B.物理模型法
C.类比法D.等效替代法
8.如图所示的电路中,电源电压6V保持不变,定值电阻的阻值为10Ω,滑动变阻器的最大阻值为20Ω,当开关闭合,滑片由b端向a端移动的过程中,以下说法正确的是:
A.电压表的示数减小
B.当滑片移到a端时,电流表示数为0.2 A
C.当滑片移到中点时,电压表示数为2 V
D.电压表示数与电流表示数的比值不变
9.某项目学习小组设计了一个智能灯控系统,电路的通断可以通过手动开关S1,也可以通过手机远程控制开关S2实现。光线较暗时,光控开关S3,自动闭合,接通灯泡。如图电路图中符合要求的是
A.B.
C.D.

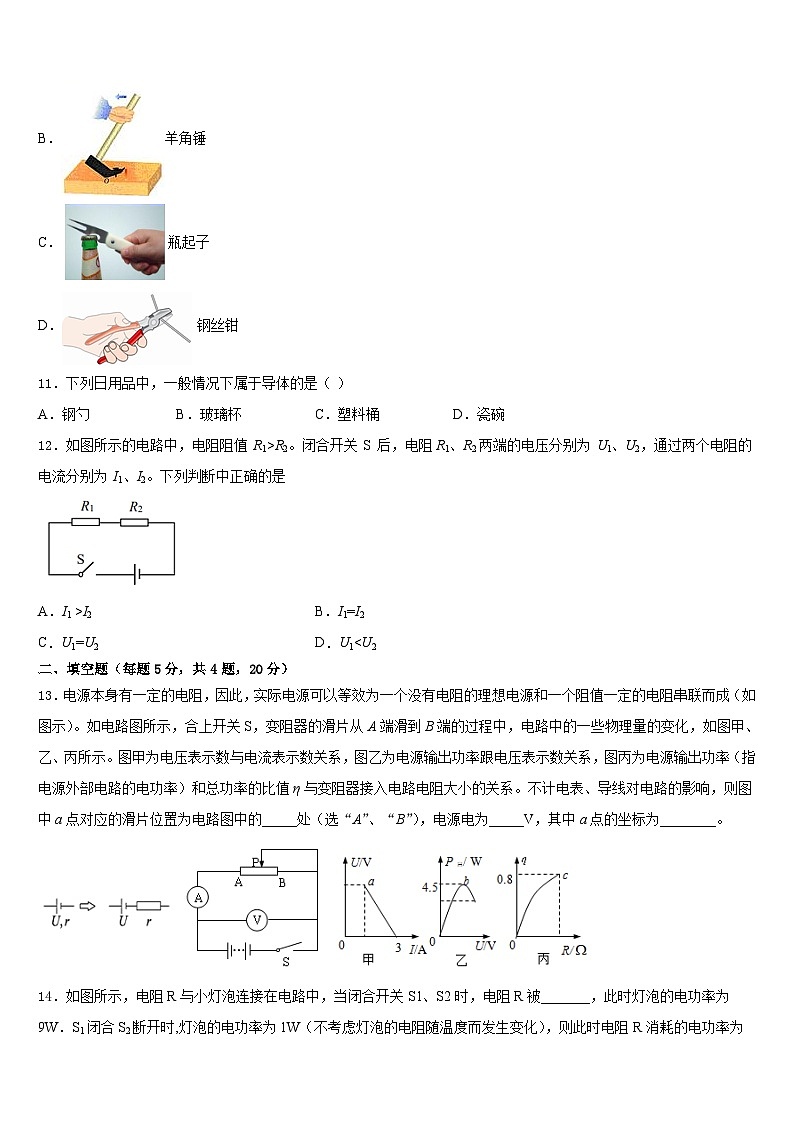

10.下列日常使用的工具中,属于费力杠杆的是( )
A.食品夹
B.羊角锤
C.瓶起子
D.钢丝钳
11.下列日用品中,一般情况下属于导体的是( )
A.钢勺B.玻璃杯C.塑料桶D.瓷碗
12.如图所示的电路中,电阻阻值 R1>R2。闭合开关 S 后,电阻R1、R2两端的电压分别为 U1、U2,通过两个电阻的电流分别为 I1、I2。下列判断中正确的是
A.I1 >I2B.I1=I2
C.U1=U2D.U1
13.电源本身有一定的电阻,因此,实际电源可以等效为一个没有电阻的理想电源和一个阻值一定的电阻串联而成(如图示)。如电路图所示,合上开关S,变阻器的滑片从A端滑到B端的过程中,电路中的一些物理量的变化,如图甲、乙、丙所示。图甲为电压表示数与电流表示数关系,图乙为电源输出功率跟电压表示数关系,图丙为电源输出功率(指电源外部电路的电功率)和总功率的比值η与变阻器接入电路电阻大小的关系。不计电表、导线对电路的影响,则图中a点对应的滑片位置为电路图中的_____处(选“A”、“B”),电源电为_____V,其中a点的坐标为________。
14.如图所示,电阻R与小灯泡连接在电路中,当闭合开关S1、S2时,电阻R被_______,此时灯泡的电功率为9W.S1闭合S2断开时,灯泡的电功率为1W(不考虑灯泡的电阻随温度而发生变化),则此时电阻R消耗的电功率为________W.
15.阅读《潮汐发电》,回答题。
潮汐发电
在海湾或有潮汐的河口,可见到海水或江水每天有两次的涨落现象,早上的称为潮,晚上的称为汐。潮汐现象主要是由月球、太阳的引潮力以及地球自转效应所造成。涨潮时,大量海水汹涌而来,水位逐渐升高;落潮时,海水奔腾而去,水位陆续下降。每天海水涨潮、退潮各两次,涨潮与退潮一般间隔6小时。海水在运动时所具有的动能和势能统称为潮汐能。潮汐是一种蕴藏量极大、取之不尽、用之不竭、不需开采和运输、洁净无污染的新型能源。
潮汐能的主要利用方式是潮汐发电。潮汐发电是水力发电的一种。在有条件的海湾或有潮汐的河口建筑堤坝、闸门和厂房,围成水库,水库水位与外海潮位之间形成一定的潮差,从而可驱动水轮发电机组发电。如图所示是潮汐发电的原理图。与普通的水利发电的不同在于海水与河水相比,海水落差不大,但流量较大,并且呈间歇性。
潮汐电站一般有三种类型,“单库双向型”就是其中之一,即用一个水库,涨潮与落潮时均可发电,只是在水库内外水位相同的平潮时不能发电。位于我国浙江省的江厦潮汐电站就是一个单库双向型电站,建成于1980年5月,总装机容量为3200kW,年发电量约为107kW·h,为世界第三大潮汐发电站。
请根据上述材料,回答下列问题:
(1)潮汐发电是_____能转化为电能;潮汐能属于_____能源。(选填“可再生”或“不可再生”)
(2)一个单库双向型潮汐电站一天可以发电________次。
16.电能表是用来测量电路消耗______多少的仪表,小明将一个用电器单独接在家庭电路中,它连续工作 2 小时,其电能表示数由变为.则消耗的电能为________KW·h,该用电器的实际功率为_________W.
三、实验题(共12分)
17.(4分)小明同学为了探究“电流与电压、电阻的关系”,设计了如图甲的实验电路,他在实验室找到如下实验器材:电压恒为3V的电源、电流表、电压表各一只,一个开关,阻值分别为5Ω、10Ω、20Ω、30Ω、60Ω的定值电阻各一个,“10Ω 1A”“20Ω 1.5A”“30Ω 2A”三种规格的滑动变阻器,导线若干
(1)请你用笔画线代替导线,将图乙中的实物连接完整;
(______)
(2)闭合开关,小明发现电流表无示数,电压表指针有明显偏转,原因可能是____________;
(3)故障排除后,小明首先“探究电流与电阻关系”,先把10Ω的电阻接入电路,移动滑动变阻器滑片,使电压表示数为2V,读出电流表示数后,断开开关;他拆下10Ω的电阻,改换成阻值为20Ω的电阻继续做实验,接下来他应将变阻器滑片向_____端(选填“左”或“右”)移动,使用所有定值电阻完成这次探究实验,应选择滑动变阻器的规格为__________;
(4)小明把5Ω的电阻接入电路中,来探究“电流与电压的关系”他通过调节滑动变阻器的滑片P,测出通过定值电阻R的不同电流和对应的电压值,并记录在下表中;分析数据得到的结论是_______。
18.(4分)小轩同学在“探究电流通过导体产生热量的多少与什么因素有关”时采用了如图所示的实验装置,请仔细观察甲、乙两图:
(1)实验中通过观察两个U形管中________________的变化来比较电流通过电阻丝产生的热量的多少;
(2)你认为甲图所示的装置是用来研究电流通过电阻丝产生的热量与________的关系;
(3)由乙图所示的实验现象可以得到的结论是在电阻相同、通电时间相同的情况下通过电阻的________越大,电阻产生的热量越多;
(4)该实验采取的探究方法是________________(答出一种即可);
(5)按照图甲的实验装置进行实验发现随着通电时间的延长,玻璃管中________液面逐渐上升,这表明在电阻和电流相同时________越长,电阻产生的热量越多;
(6)生活中有很多用电器是根据电流的热效应制成的,请举一例________________。
19.(4分)小西和小林用如图所示的器材探究串联电路的电压关系,用三节干电池串联做电源。
(1)小西用电压表测量L1两端的电压时,电压表指针偏转角度过小,如图所示,接着她应该______.
(2)他们正确连接电路后,得出了下表所示的一组数据,分析实验数据得出两个实验结论:
①串联电路两端的电压_____各用电器两端电压之和;
②串联电路中,各用电器两端电压相等。
(3)小西和小林互相交流后认为结论②是片面的。为了得出串联电路电压关系的普遍规律他们还应当 ____.
(4)在实验中他们还发现:电源两端电压总大于各用电器两端电压之和,询问老师后知道是导线分压造成的。小林想更明显地观察到导线分压的现象,他应选择较填_________(“粗”或“细”)的导线进行实验。
四、作图题(共16分)
20.(8分)将图中的电路连接完整。要求:开关S闭合后,移动滑动变阻器滑片,灯L1的亮度不变,灯L2的亮度改变。
(______)
21.(8分)如图所示:小明闭合两开关后,发现两通电螺线管A、B相互排斥,请图中括号内分别标出A通电螺线管的N、S极和B通电螺线管的电源的“+“﹣“极.
五、计算题(共22分)
22.(10分)一铝壶中装有3kg的水,放在煤气灶上加热,将水从20℃加热至沸腾(在1个标准大气压下),煤气灶共燃烧48g煤气,已知水的比热容是4.2×103J/(kg⋅℃),煤气的热值是4.2×107J/kg,在此过程中:
(1)铝壶中的水吸收了多少热量?
(2)完全燃烧48g 煤气可以放出多少热量?
(3)该煤气灶的效率是多少?
23.(12分)在如图所示的电路中,电源两端的电压为6V保持不变,电阻R1=4Ω.当开关闭合后,电压表示数为4V.求:
(1)电流表的示数
(2)电阻R2的阻值
参考答案
一、选择题(每题1分,共30题,30分)
1、D
2、D
3、D
4、B
5、B
6、B
7、D
8、D
9、D
10、A
11、A
12、B
二、填空题(每题5分,共4题,20分)
13、B; 6V; (0.6,4.8)。
14、短路;2W
15、潮汐能 可再生 4
16、电能 2.4 1.2×103(1200)
三、实验题(共12分)
17、 R断路 右 30Ω 2A 电阻一定时,电流与电压成正比
18、液面高度 电阻 电流 控制变量法或转换法 A、B 通电时间 电饭锅等
19、断开开关,将电压表换成0~3V量程进行测量 等于 换用不同规格的小灯泡多次实验 细
四、作图题(共16分)
20、
21、
五、计算题(共22分)
22、 (1)1.008×106;(2)2.016×106;(3)50%
23、(1)电流表的示数是0.5A.(2)电阻R2的阻值是8Ω.
实验次数
1
2
3
4
5
电U/V
0.5
1.0
1.5
2.0
2.5
电流I/A
0.1
0.2
0.3
0.4
0.5
UAB/V
UBC/V
UAC/V
2.1
2.1
4.2
