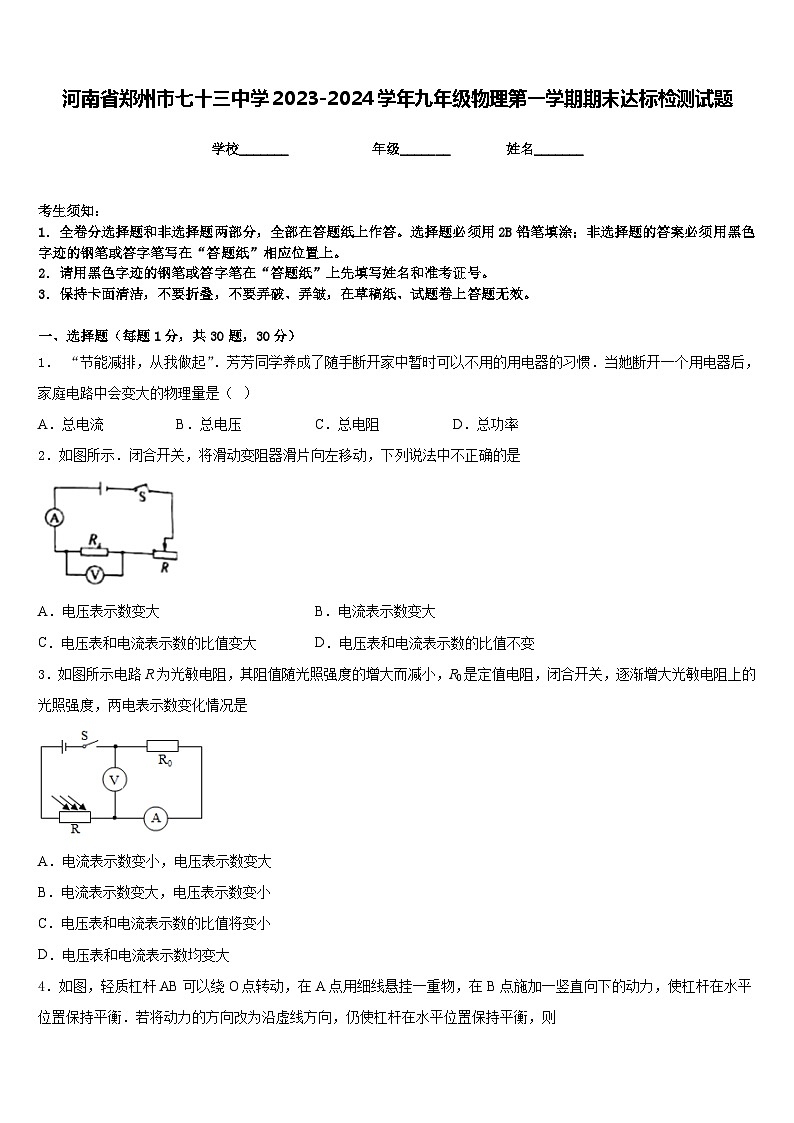

河南省郑州市七十三中学2023-2024学年九年级物理第一学期期末达标检测试题含答案

这是一份河南省郑州市七十三中学2023-2024学年九年级物理第一学期期末达标检测试题含答案，共9页。试卷主要包含了以下四幅图中，不会造成触电的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生须知：
1．全卷分选择题和非选择题两部分，全部在答题纸上作答。选择题必须用2B铅笔填涂；非选择题的答案必须用黑色字迹的钢笔或答字笔写在“答题纸”相应位置上。
2．请用黑色字迹的钢笔或答字笔在“答题纸”上先填写姓名和准考证号。
3．保持卡面清洁，不要折叠，不要弄破、弄皱，在草稿纸、试题卷上答题无效。
一、选择题（每题1分，共30题，30分）
1． “节能减排，从我做起”．芳芳同学养成了随手断开家中暂时可以不用的用电器的习惯．当她断开一个用电器后，家庭电路中会变大的物理量是（ ）
A．总电流B．总电压C．总电阻D．总功率
2．如图所示．闭合开关，将滑动变阻器滑片向左移动，下列说法中不正确的是
A．电压表示数变大B．电流表示数变大
C．电压表和电流表示数的比值变大D．电压表和电流表示数的比值不变
3．如图所示电路R为光敏电阻，其阻值随光照强度的增大而减小，R0是定值电阻，闭合开关，逐渐增大光敏电阻上的光照强度，两电表示数变化情况是
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值将变小
D．电压表和电流表示数均变大

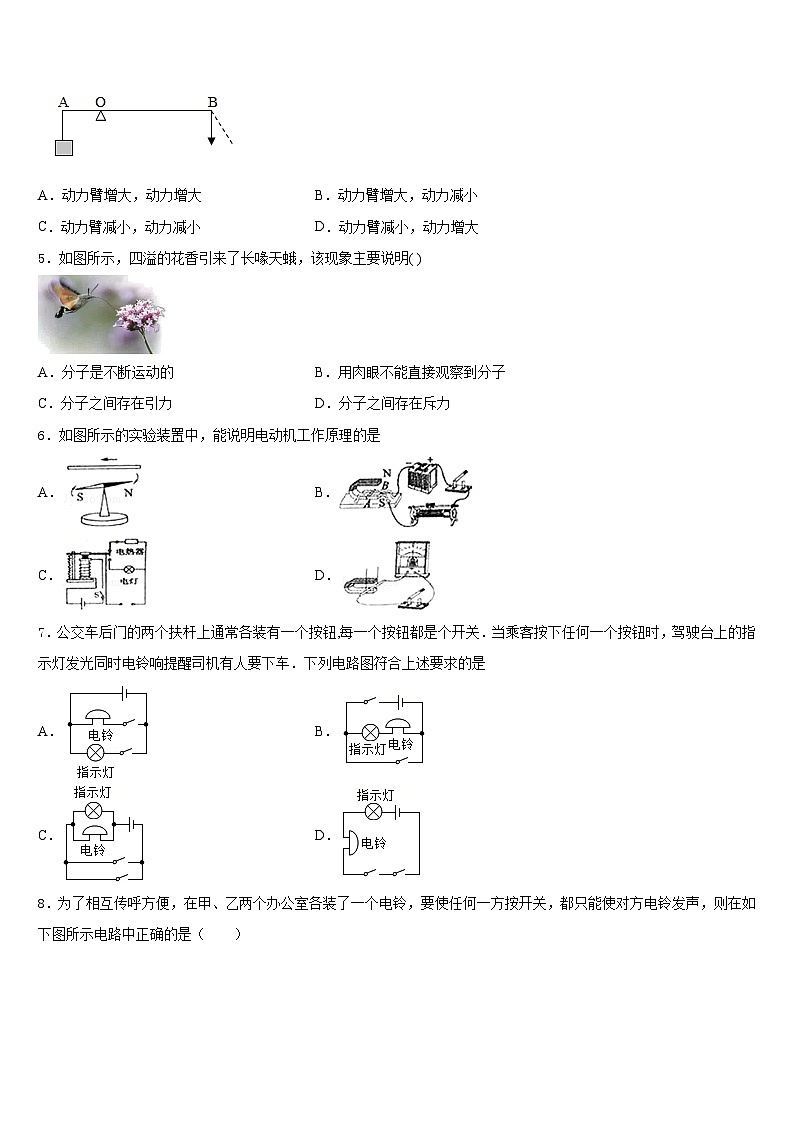

4．如图，轻质杠杆AB可以绕O点转动，在A点用细线悬挂一重物，在B点施加一竖直向下的动力，使杠杆在水平位置保持平衡．若将动力的方向改为沿虚线方向，仍使杠杆在水平位置保持平衡，则
A．动力臂增大，动力增大B．动力臂增大，动力减小
C．动力臂减小，动力减小D．动力臂减小，动力增大
5．如图所示，四溢的花香引来了长喙天蛾，该现象主要说明( )
A．分子是不断运动的B．用肉眼不能直接观察到分子
C．分子之间存在引力D．分子之间存在斥力
6．如图所示的实验装置中，能说明电动机工作原理的是
A．B．
C．D．
7．公交车后门的两个扶杆上通常各装有一个按钮,每一个按钮都是个开关．当乘客按下任何一个按钮时，驾驶台上的指示灯发光同时电铃响提醒司机有人要下车．下列电路图符合上述要求的是
A．B．
C．D．

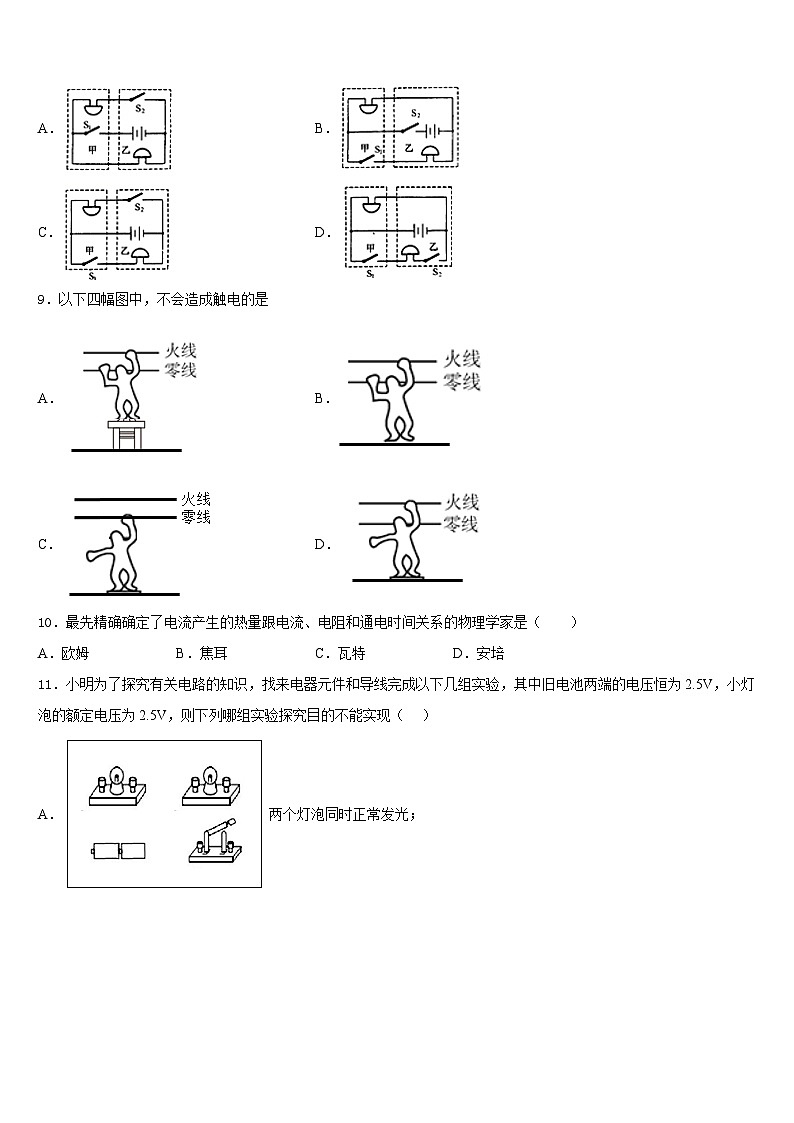

8．为了相互传呼方便，在甲、乙两个办公室各装了一个电铃，要使任何一方按开关，都只能使对方电铃发声，则在如下图所示电路中正确的是（ ）
A．B．
C．D．
9．以下四幅图中，不会造成触电的是
A．B．
C．D．
10．最先精确确定了电流产生的热量跟电流、电阻和通电时间关系的物理学家是（ ）
A．欧姆B．焦耳C．瓦特D．安培
11．小明为了探究有关电路的知识，找来电器元件和导线完成以下几组实验，其中旧电池两端的电压恒为2.5V，小灯泡的额定电压为2.5V，则下列哪组实验探究目的不能实现（ ）
A．两个灯泡同时正常发光；
B．两个开关可控制小灯泡独立正常发光；
C．只用电压表可测出小灯泡的功率；
D．只用电流表了测出小灯泡的功率．
12．如所示电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电表的示数变化情况是
A．电流表示数增大，电压表示数增大
B．电流表示数减小，电压表示数增大
C．电流表示数不变，电压表示数不变
D．电流表示数减小，电压表示数不变
二、填空题（每题5分，共4题，20分）
13．篮球从高处静止落下是_______能转化为动能，撞地面时发生了弹性形变又是_______能转化为弹性势能，最后又弹起来，弹性形变恢复是_________能转化为动能。
14．弹簧测力计的示数为________N；电阻箱的示数为________Ω；电能能表的示数为_________KW·h。

15．在“设计和制作一个模拟调光灯”的综合实践活动中，小明设计的电路图如图所示，已知电源电压为9V，小灯泡上标有“6V 0.6A”字样（小灯泡灯丝电阻固定不变），滑动变阻器的规格是是“20Ω 1A”.他正确连接电路且操作规范后闭合开关，此时电路中的电流是_____A，移动滑动变阻器的滑动片，当灯泡正常发光时，滑动变阻器接入电路的阻值为_____Ω，该电路不足是当滑动变阻器接入电阻过小时，会烧坏灯泡，对此你改进的措施是___________.
16．自然界存在着两种电荷，分别是_____和_____．电荷的_____移动形成电流．人们规定_____移动的方向为电流的方向．
三、实验题（共12分）
17．（4分）小华在探究斜面的机械效率可能与哪些因素有关时，小华提出了以下的猜想：
A．斜面的机械效率可能与物体的重力有关
B．斜面的机械效率可能与斜面的倾角有关
小华同学为了证实自己的猜想是否正确，于是他用同一块木板组成如图所示的装置进行了实验探究，记录的实验数据如表：
（1）在实验操作过程中，应平行于斜面向上拉动木块；实验时要使木板的倾斜角变大，应该把木板下面的木块A向_____移动（填“左”或“右”）。
（2）根据表格中数据，第①次实验斜面的机械效率为______%。
（3）通过对比实验①、②数据，可验证小华的猜想______（填写字母）是______（选填“正确”或“错误”）；通过对比实验②、③数据，可以得出的探究结论是：其他方面一定时， 斜面的倾角越______，机械效率越高。
18．（4分）用如图的电路探究“通过导体的电流与电阻的关系”。电源电压保持不变，实验数据如下表。
(1)本实验进行多次实验的目的是为了_____（选填“减小误差”或“寻找规律”）。
(2)第2次实验时，将定值电阻从更换为，电压表示数_____（选填“增大”、“减小”或“不变”），为了使电压表示数保持在_____不变，则此时应将滑动变阻器的滑片向_____（选填“左”或“右”）移动。
(3)第4次实验时，将定值电阻从更换为后，未调节滑动变阻器的滑片，就直接读取电流表的示数，则该示数可能是（______）。
A． B． C． D．
19．（4分）小明在“比较不同物质的吸热能力”实验中。将质量相等的液体A和液体B分别装入烧杯中，固定在铁架台上，用两个相同的酒精灯给它们加热，实验装置如图。
（1）实验器材安装的安装顺序是_________。（选填“自上而下”、“自下而上”）
（2）实验中，物质吸热多少用__________表示。（选填“加热时间”、“升高温度”）
（3）通过实验，小明根据实验数据，得到的温度-时间图像如图丙所示，则直线_________可能是水（选填“A”、“B”），液体A与液体B的比热容之比为_________。
四、作图题（共16分）
20．（8分）在图中作出物体AB在平面镜MN中所成的像A′B′。
（__________）
21．（8分）某地下通道两端的入口处各装有一个声控开关来控制同一盏电灯，为确保行人不管从哪段进入，电灯都能接通电源发光，请用笔画线代替导线，按题意要求将图中电路连接完整。
（____）
五、计算题（共22分）
22．（10分）小芳家里的某品牌电烤箱铭牌及其内部简化电路如图所示，R1和R2均为电热丝。求：
(1)电路中R1的阻值是多少？
(2)该电烤箱在低温档正常工作时，R1的功率是多少？
23．（12分）将标有“6V 9W”阻值不变的小灯泡L与阻值为6Ω的定值R0接入如图所示的电路。闭合开关S，电压表的示数为6V。求：
（1）电流表的示数
（2）电源电压
（3）工作1min定值电阻R0产生的热量。
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、D
4、D
5、A
6、B
7、C
8、C
9、C
10、B
11、C
12、C
二、填空题（每题5分，共4题，20分）
13、重力势 动 弹性势
14、3.6 1258 8218.6
15、0.3 5 串联一个5Ω的电阻
16、 正电荷 负电荷 定向 正电荷
三、实验题（共12分）
17、左 60% A 错误 大
18、寻找规律 增大 9 右 C
19、自下而上 加热时间 B 1：4
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)44Ω(2)176W
23、（1）1A ；（2） 10V ；（3）360J。
实验次数
斜面倾角θ
物块重量G/N
斜面高度h/m
沿斜面拉力F/N
斜面长s/m
有用功W有/J
总功W总/J
斜面的机械效率
①
30°
5.0
0.6
4.2
1.2
3.0
5.0
②
30°
3.0
0.6
2.5
1.2
1.8
3.0
60%
③
45°
3.0
0.8
2.8
1.2
2.4
3.4
71%
实验序号
1
2
3
电阻
5
10
15
电流
1.80
0.90
0.60
××牌电烤箱
额定电压
220V
额定功率
高温挡
1100W
低温档
440W
电源频率
50Hz
