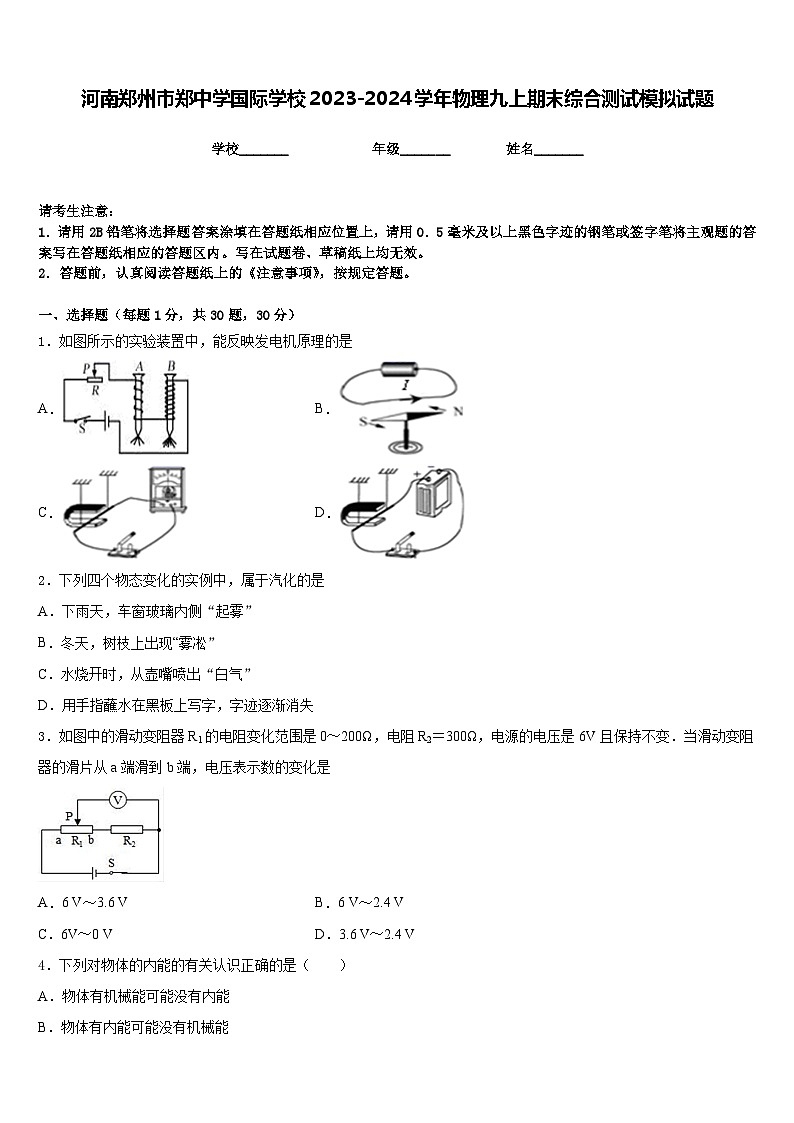

河南郑州市郑中学国际学校2023-2024学年物理九上期末综合测试模拟试题含答案

这是一份河南郑州市郑中学国际学校2023-2024学年物理九上期末综合测试模拟试题含答案，共9页。试卷主要包含了在国际单位制中，电功率的单位是，如图所示电路，电源电压保持不变等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
请考生注意：
1．请用2B铅笔将选择题答案涂填在答题纸相应位置上，请用0．5毫米及以上黑色字迹的钢笔或签字笔将主观题的答案写在答题纸相应的答题区内。写在试题卷、草稿纸上均无效。
2．答题前，认真阅读答题纸上的《注意事项》，按规定答题。
一、选择题（每题1分，共30题，30分）
1．如图所示的实验装置中，能反映发电机原理的是
A．B．
C．D．
2．下列四个物态变化的实例中，属于汽化的是
A．下雨天，车窗玻璃内侧“起雾”
B．冬天，树枝上出现“雾凇”
C．水烧开时，从壶嘴喷出“白气”
D．用手指蘸水在黑板上写字，字迹逐渐消失
3．如图中的滑动变阻器R1的电阻变化范围是0～200Ω，电阻R2＝300Ω，电源的电压是6V且保持不变．当滑动变阻器的滑片从a端滑到b端，电压表示数的变化是
A．6 V～3.6 VB．6 V～2.4 V
C．6V～0 VD．3.6 V～2.4 V
4．下列对物体的内能的有关认识正确的是（ ）
A．物体有机械能可能没有内能
B．物体有内能可能没有机械能

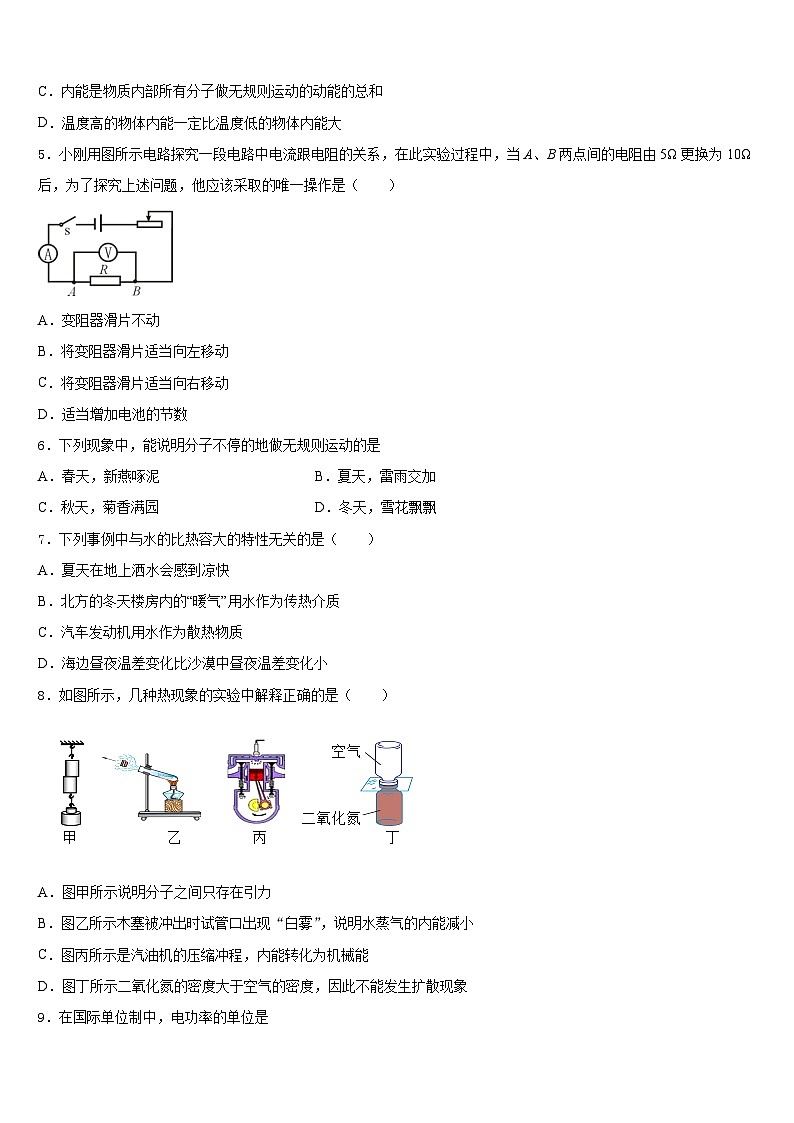

C．内能是物质内部所有分子做无规则运动的动能的总和
D．温度高的物体内能一定比温度低的物体内能大
5．小刚用图所示电路探究一段电路中电流跟电阻的关系，在此实验过程中，当A、B两点间的电阻由5Ω更换为10Ω后，为了探究上述问题，他应该采取的唯一操作是（ ）
A．变阻器滑片不动
B．将变阻器滑片适当向左移动
C．将变阻器滑片适当向右移动
D．适当增加电池的节数
6．下列现象中，能说明分子不停的地做无规则运动的是
A．春天，新燕啄泥B．夏天，雷雨交加
C．秋天，菊香满园D．冬天，雪花飘飘
7．下列事例中与水的比热容大的特性无关的是（ ）
A．夏天在地上洒水会感到凉快
B．北方的冬天楼房内的“暖气”用水作为传热介质
C．汽车发动机用水作为散热物质
D．海边昼夜温差变化比沙漠中昼夜温差变化小
8．如图所示，几种热现象的实验中解释正确的是（ ）
A．图甲所示说明分子之间只存在引力
B．图乙所示木塞被冲出时试管口出现“白雾”，说明水蒸气的内能减小
C．图丙所示是汽油机的压缩冲程，内能转化为机械能
D．图丁所示二氧化氮的密度大于空气的密度，因此不能发生扩散现象

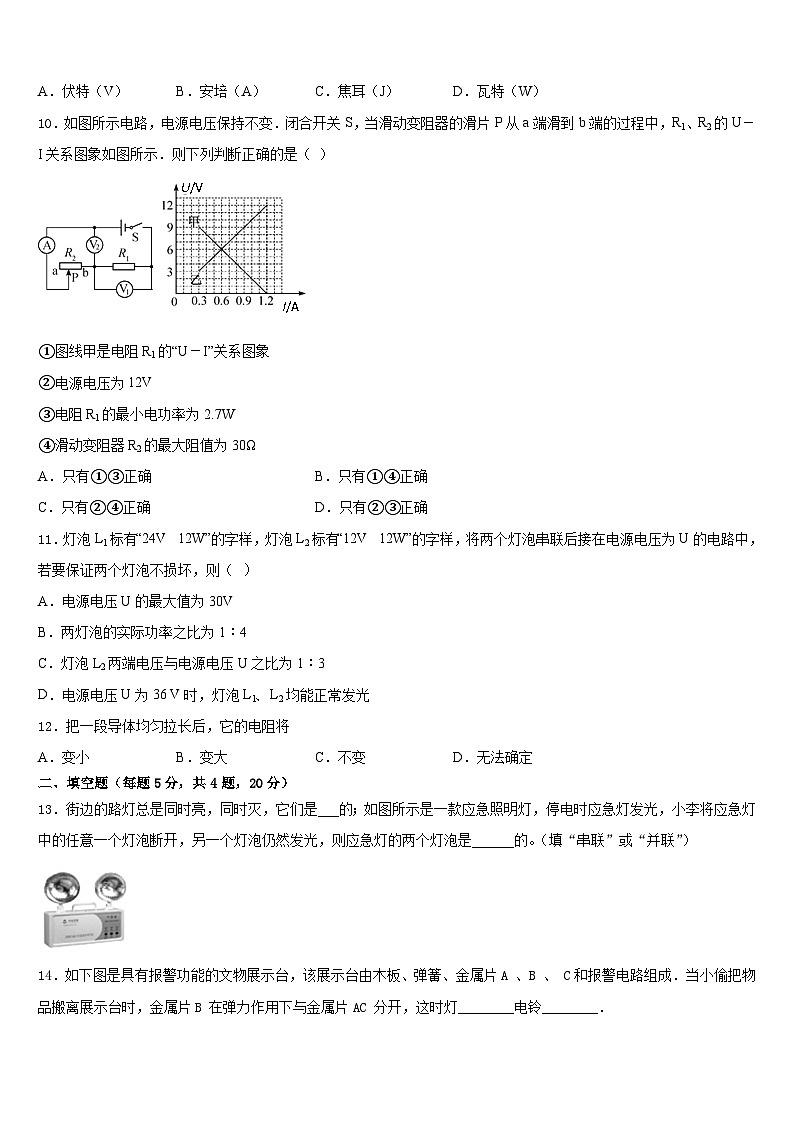

9．在国际单位制中，电功率的单位是
A．伏特（V）B．安培（A）C．焦耳（J）D．瓦特（W）
10．如图所示电路，电源电压保持不变．闭合开关S，当滑动变阻器的滑片P从a端滑到b端的过程中，R1、R2的U－I关系图象如图所示．则下列判断正确的是（ ）
①图线甲是电阻R1的“U－I”关系图象
②电源电压为12V
③电阻R1的最小电功率为2.7W
④滑动变阻器R2的最大阻值为30Ω
A．只有①③正确B．只有①④正确
C．只有②④正确D．只有②③正确
11．灯泡L1标有“24V 12W”的字样，灯泡L2标有“12V 12W”的字样，将两个灯泡串联后接在电源电压为U的电路中，若要保证两个灯泡不损坏，则（ ）
A．电源电压U的最大值为30V
B．两灯泡的实际功率之比为1：4
C．灯泡L2两端电压与电源电压U之比为1：3
D．电源电压U为36 V时，灯泡L1、L2均能正常发光
12．把一段导体均匀拉长后，它的电阻将
A．变小B．变大C．不变D．无法确定
二、填空题（每题5分，共4题，20分）
13．街边的路灯总是同时亮，同时灭，它们是___的；如图所示是一款应急照明灯，停电时应急灯发光，小李将应急灯中的任意一个灯泡断开，另一个灯泡仍然发光，则应急灯的两个灯泡是______的。（填“串联”或“并联”）
14．如下图是具有报警功能的文物展示台，该展示台由木板、弹簧、金属片A 、B 、 C和报警电路组成．当小偷把物品搬离展示台时，金属片B 在弹力作用下与金属片AC 分开，这时灯________电铃________．
15．在①定滑轮；②动滑轮；③电工使用的钳子；④修理用的扳手；⑤钓鱼竿；⑥筷子；⑦天平等简单机械中，属于省力杠杆的有______________；属于费力杠杆的有___________。（只填写编号即可）
16．小川想测量一下家里新买的电取暖器的实际功率，他让电取暖器单独工作3min，观察家中电能表的脉冲指示灯闪了132次，如图所示，则这段时间内电取暖器消耗的电能为____kW·h，它的实际电功率为___W。
三、实验题（共12分）
17．（4分）在“测量小灯泡的电功率”实验中，电源电压为6 V保持不变，所用小灯泡的额定电压为2.5 V，小灯泡的电阻约为10 Ω：
(1)用笔画线代替导线，将图甲的实物图连接完整，要求滑动变阻器滑片P向右滑动时小灯泡变亮；
（_______）
(2)闭合开关S前，应将滑动变阻器的滑片P移到最________（填“左”或“右”）端；
(3)闭合开关S后，发现小灯泡不亮，但电流表和电压表均有示数，接下来首先应该操作的是________（填序号）；
A．检查电路是否断路
B．检查电路是否短路
C．移动滑动变阻器的滑片P，观察小灯泡是否发光
(4)通过小灯泡的电流随它两端电压的变化如图乙所示，分析图像可知，当小灯泡两端的电压增大时，灯丝的电阻会________（填“增大”、“不变”或“减小”）；小灯泡的额定功率为________W。
18．（4分）在“测滑轮组机械效率”的实验中，某小组的同学用甲所示的滑轮组进行了多次实验，实验数据如下表所示。
（1）实验中必须_______________向上拉动弹簧测力计；
（2）请你根据实验装置图及表中数据，算出第2次实验的滑轮组的机械效率约为________；
（3）另一小组的同学用完全相同的实验器材组装了图乙所示的滑轮组进行实验。当这两组同时使用各自的滑轮组提升相同的重物时，若忽略绳重及摩擦，两个滑轮组的机械效率__________（选填“相同”或“不相同”）。
19．（4分）小明同学利用如图所示的实验装置探究“导体产生的热量与什么因素有关”。甲、乙两瓶中装有质量与初温相同的煤油，甲瓶中电热丝的电阻比乙瓶中的小。
(1)本实验通过______________来反应电热丝产生的热量的多少，为了在较短的时间内达到明显的实验效果，小明选用煤油而不用水做实验，主要是由于_____________________；
(2)实验中，乙瓶中的温度计示数升高得较__________________（选填“快”或“慢”），由此得出的实验结论是__________________________；
(3)当乙瓶中的温度计示数变化了10℃时，其中电热丝消耗了的电能，则乙瓶中煤油的质量__________________kg。[已知，不计热损失]
四、作图题（共16分）
20．（8分）请按要求作图
（1）如图所示，在图中画出相应的入射光线和折射光线；
（___________）
（2）如图所示，人站在匀速上行的电梯上随电梯一起向上运动，作出人的受力示意图。
（________）
21．（8分）下图是家庭电路的一部分，请在下图中标明零线与火线，并将各元件接入电路。
（______）
五、计算题（共22分）
22．（10分）小明家某型号电热加湿器的原理图如图甲，R1、R2都是发热电阻，不考虑温度对电阻的影响，且R2＝3R1；S为旋转型开关，1、2、3、4为触点，通过旋转开关S可实现“关”、“低”、“高”档之间的切换（低挡为小功率加热，高挡为大功率加热），其部分技术参数是：额定电压220V，高档发热功率400W，注水仓最大注水量3kg。
（1）求电热加湿器中R1的阻值；
（2）某次使用加湿器在额定电压下工作，加湿器注水仓中加注冷水已达到最大注水量，其工作30min的功率与时间图象如图乙所示，如果电阻R1在此次高挡加热时产生的热量全部被水吸收，可以使注水仓中冷水的温度升高多少℃？[计算结果保留整数，水的比热容为4.2×103J/（kg•℃）]
（3）某一天，小明断开家中其他所有用电器，只接通加湿器在低档加热，发现家中3000revs/（kW•h）的电能表转盘在400s内转了27圈，求此时电阻R2的实际功率是多少？
23．（12分）如图甲所示的电路，电源电压为4.5V且保持不变。小灯泡L标有“2.5V 0.25A”字样，滑动变阻器R的最大值为30Ω，电流表的量程为0～0.6A，电压表的量程为0～3V。求：
(1)小灯泡的额定功率是多少？
(2)闭合开关S，将变阻器R的滑片P调到中点时，电压表的示数为3V，此时小灯泡的实际功率是多少W？
(3)闭合开关S，移动变阻器的滑片P，小灯泡L的I﹣U图象如图乙所示。在保证各元件安全的情况下，滑动变阻器R允许接入电路的最小阻值是多少Ω？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、D
3、A
4、B
5、C
6、C
7、A
8、B
9、D
10、C
11、A
12、B
二、填空题（每题5分，共4题，20分）
13、并联 并联
14、亮 响
15、②③④ ⑤⑥
16、1．11 2211
三、实验题（共12分）
17、 左 C 增大 0.5
18、竖直匀速 53.8 相同
19、煤油的温度变化量 煤油的比热容比水小，在相同条件下煤油升温快 快 在其它条件相同时，导体的电阻越大，导体产生的热量就越多 0.6
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）电热加湿器中R1的阻值121Ω；（2）注水仓中冷水的温度升高19℃；（3）电阻R2的实际功率是60.75W
23、 (1) 0.625W；(2) 0.3W ；(3) 8Ω
实验次数
钩码重G/N
钩码上升的高度h/cm
测力计的 示数F/N
测力计的上升高度s/cm
滑轮组的机 械效率%
1
0.5
5
0.35
15
47.6
2
1
5
0.62
15
3
2
5
0.98
15
68.0
