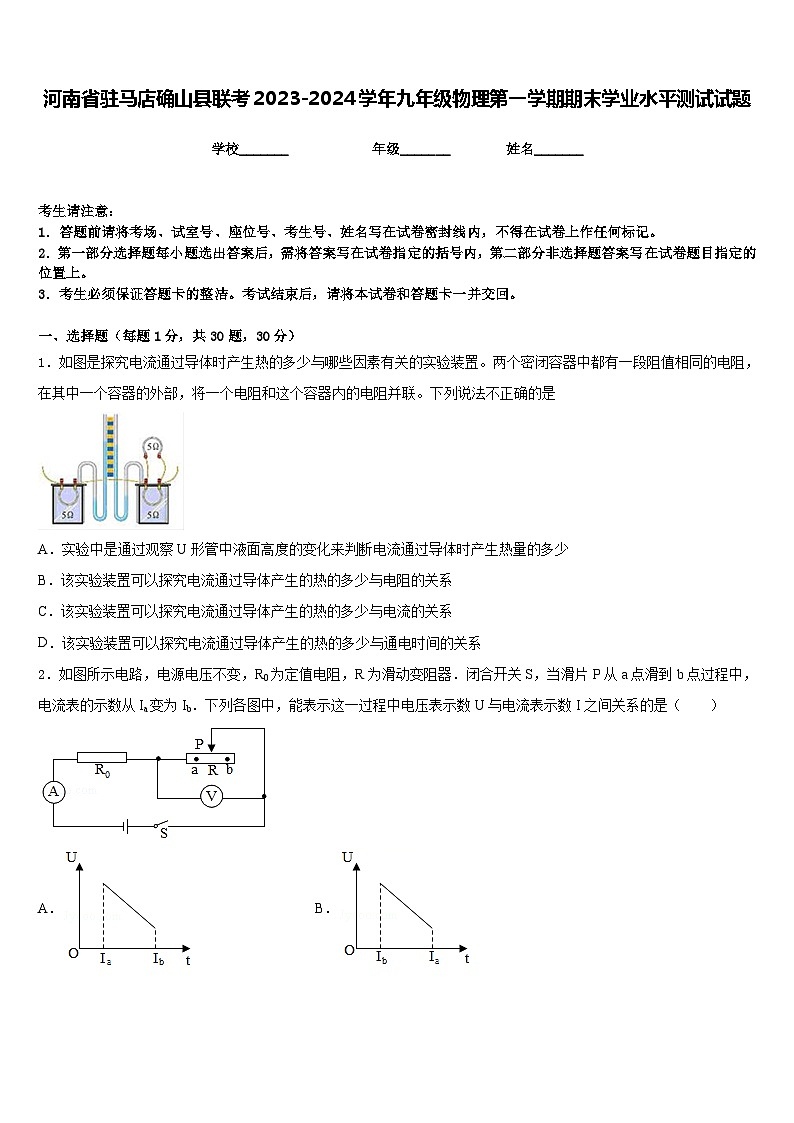

河南省驻马店确山县联考2023-2024学年九年级物理第一学期期末学业水平测试试题含答案

这是一份河南省驻马店确山县联考2023-2024学年九年级物理第一学期期末学业水平测试试题含答案，共11页。试卷主要包含了考生必须保证答题卡的整洁，下列有关能源的说法正确的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
考生请注意：
1．答题前请将考场、试室号、座位号、考生号、姓名写在试卷密封线内，不得在试卷上作任何标记。
2．第一部分选择题每小题选出答案后，需将答案写在试卷指定的括号内，第二部分非选择题答案写在试卷题目指定的位置上。
3．考生必须保证答题卡的整洁。考试结束后，请将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置。两个密闭容器中都有一段阻值相同的电阻，在其中一个容器的外部，将一个电阻和这个容器内的电阻并联。下列说法不正确的是
A．实验中是通过观察U形管中液面高度的变化来判断电流通过导体时产生热量的多少
B．该实验装置可以探究电流通过导体产生的热的多少与电阻的关系
C．该实验装置可以探究电流通过导体产生的热的多少与电流的关系
D．该实验装置可以探究电流通过导体产生的热的多少与通电时间的关系
2．如图所示电路，电源电压不变，R0为定值电阻，R为滑动变阻器．闭合开关S，当滑片P从a点滑到b点过程中，电流表的示数从Ia变为Ib．下列各图中，能表示这一过程中电压表示数U与电流表示数I之间关系的是（ ）
A．B．
C．D．

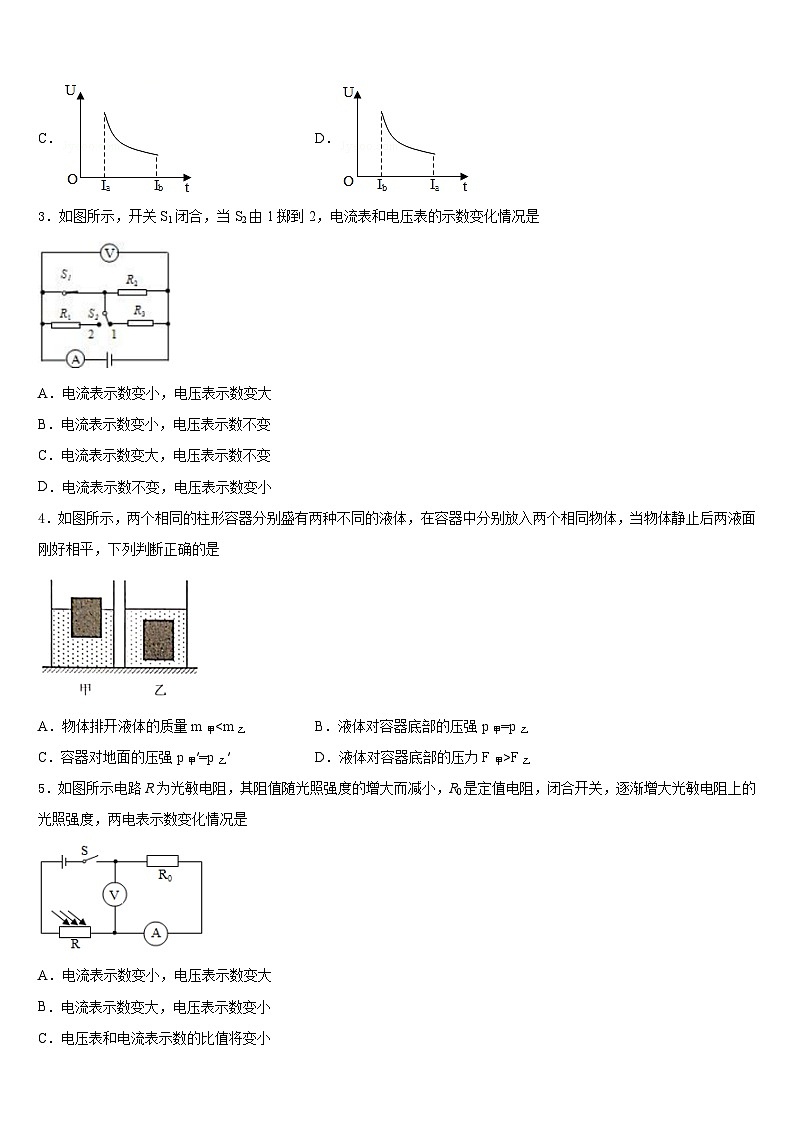

3．如图所示，开关S1闭合，当S2由1掷到2，电流表和电压表的示数变化情况是
A．电流表示数变小，电压表示数变大
B．电流表示数变小，电压表示数不变
C．电流表示数变大，电压表示数不变
D．电流表示数不变，电压表示数变小
4．如图所示，两个相同的柱形容器分别盛有两种不同的液体，在容器中分别放入两个相同物体，当物体静止后两液面刚好相平，下列判断正确的是
A．物体排开液体的质量m甲F乙
5．如图所示电路R为光敏电阻，其阻值随光照强度的增大而减小，R0是定值电阻，闭合开关，逐渐增大光敏电阻上的光照强度，两电表示数变化情况是
A．电流表示数变小，电压表示数变大
B．电流表示数变大，电压表示数变小
C．电压表和电流表示数的比值将变小
D．电压表和电流表示数均变大
6．下列关于电流、电压的说法中，正确的是
A．自由电荷的移动形成了电流B．规定自由电子定向移动的方向为电流方向
C．电压的作用是使自由电荷定向移动形成电流D．电路中有电源就一定有电流

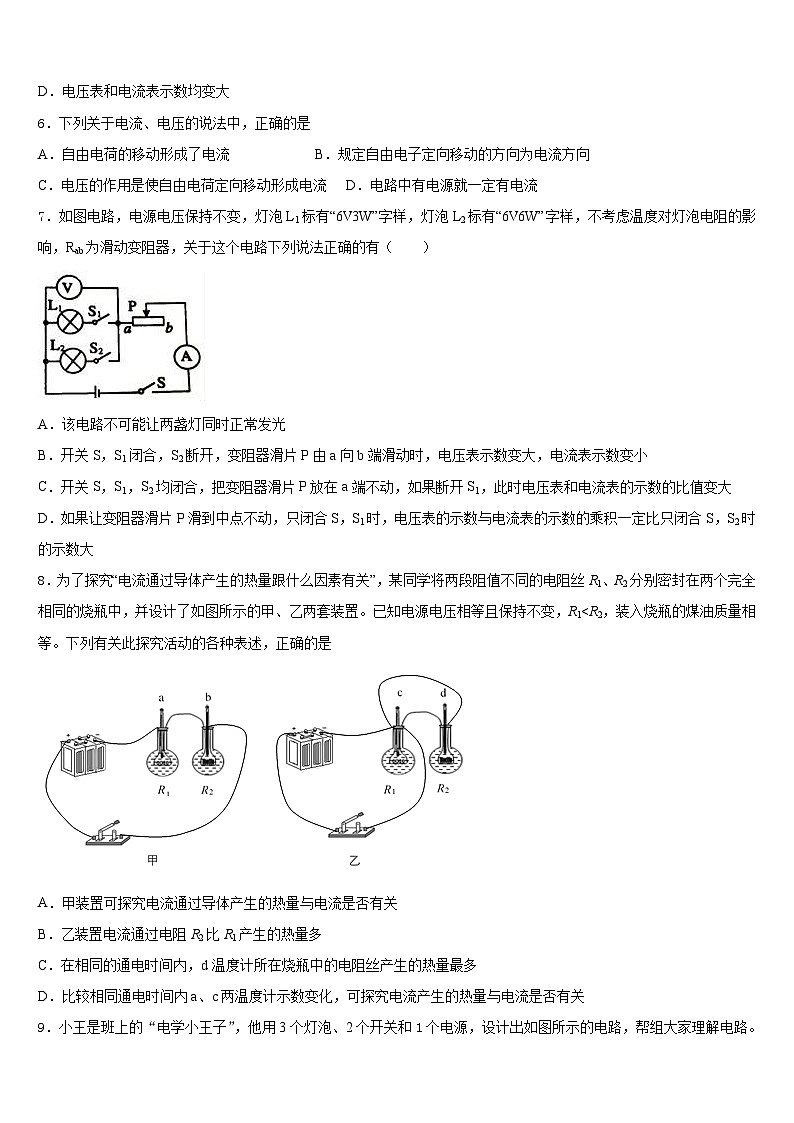

7．如图电路，电源电压保持不变，灯泡L1标有“6V3W”字样，灯泡L2标有“6V6W”字样，不考虑温度对灯泡电阻的影响，Rab为滑动变阻器，关于这个电路下列说法正确的有（ ）
A．该电路不可能让两盏灯同时正常发光
B．开关S，S1闭合，S2断开，变阻器滑片P由a向b端滑动时，电压表示数变大，电流表示数变小
C．开关S，S1，S2均闭合，把变阻器滑片P放在a端不动，如果断开S1，此时电压表和电流表的示数的比值变大
D．如果让变阻器滑片P滑到中点不动，只闭合S，S1时，电压表的示数与电流表的示数的乘积一定比只闭合S，S2时的示数大
8．为了探究“电流通过导体产生的热量跟什么因素有关”，某同学将两段阻值不同的电阻丝R1、R2分别密封在两个完全相同的烧瓶中，并设计了如图所示的甲、乙两套装置。已知电源电压相等且保持不变，R1
