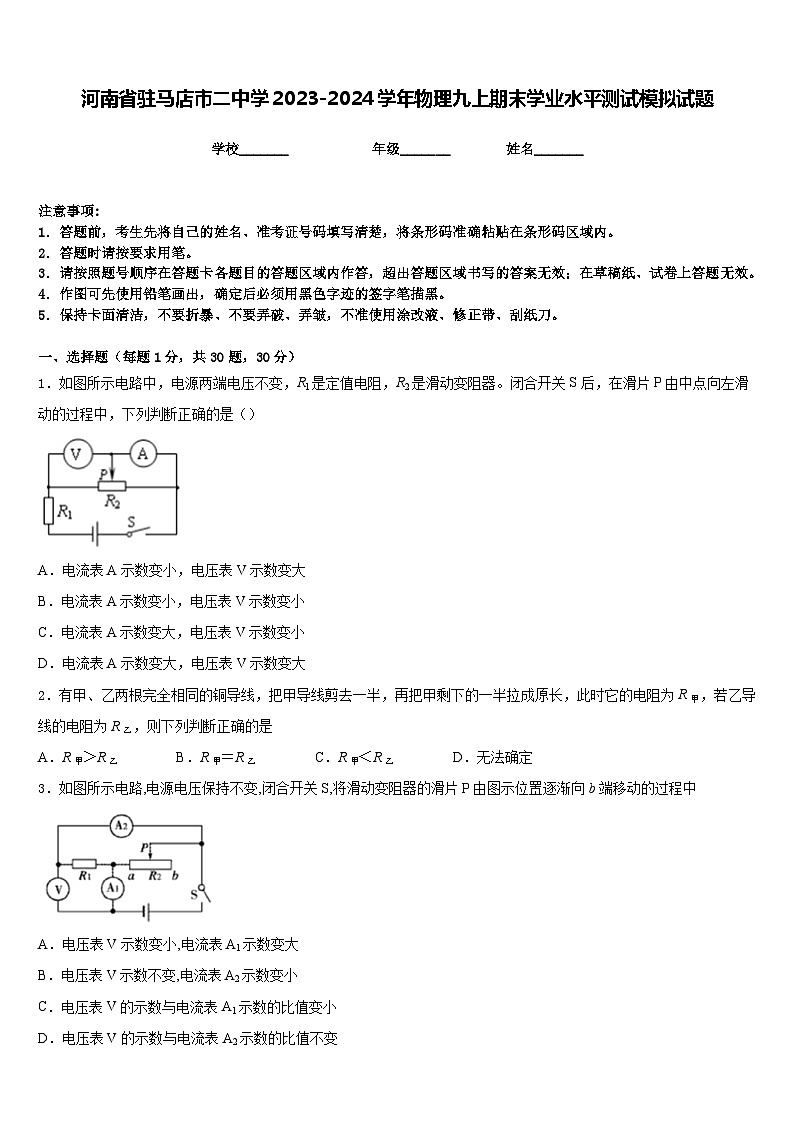

河南省驻马店市二中学2023-2024学年物理九上期末学业水平测试模拟试题含答案

这是一份河南省驻马店市二中学2023-2024学年物理九上期末学业水平测试模拟试题含答案，共9页。试卷主要包含了答题时请按要求用笔等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示电路中，电源两端电压不变，R1是定值电阻，R2是滑动变阻器。闭合开关S后，在滑片P由中点向左滑动的过程中，下列判断正确的是（）
A．电流表A示数变小，电压表V示数变大
B．电流表A示数变小，电压表V示数变小
C．电流表A示数变大，电压表V示数变小
D．电流表A示数变大，电压表V示数变大
2．有甲、乙两根完全相同的铜导线，把甲导线剪去一半，再把甲剩下的一半拉成原长，此时它的电阻为R甲，若乙导线的电阻为R乙，则下列判断正确的是
A．R甲＞R乙B．R甲＝R乙C．R甲＜R乙D．无法确定
3．如图所示电路,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P由图示位置逐渐向b端移动的过程中
A．电压表V示数变小,电流表A1示数变大
B．电压表V示数不变,电流表A2示数变小
C．电压表V的示数与电流表A1示数的比值变小
D．电压表V的示数与电流表A2示数的比值不变

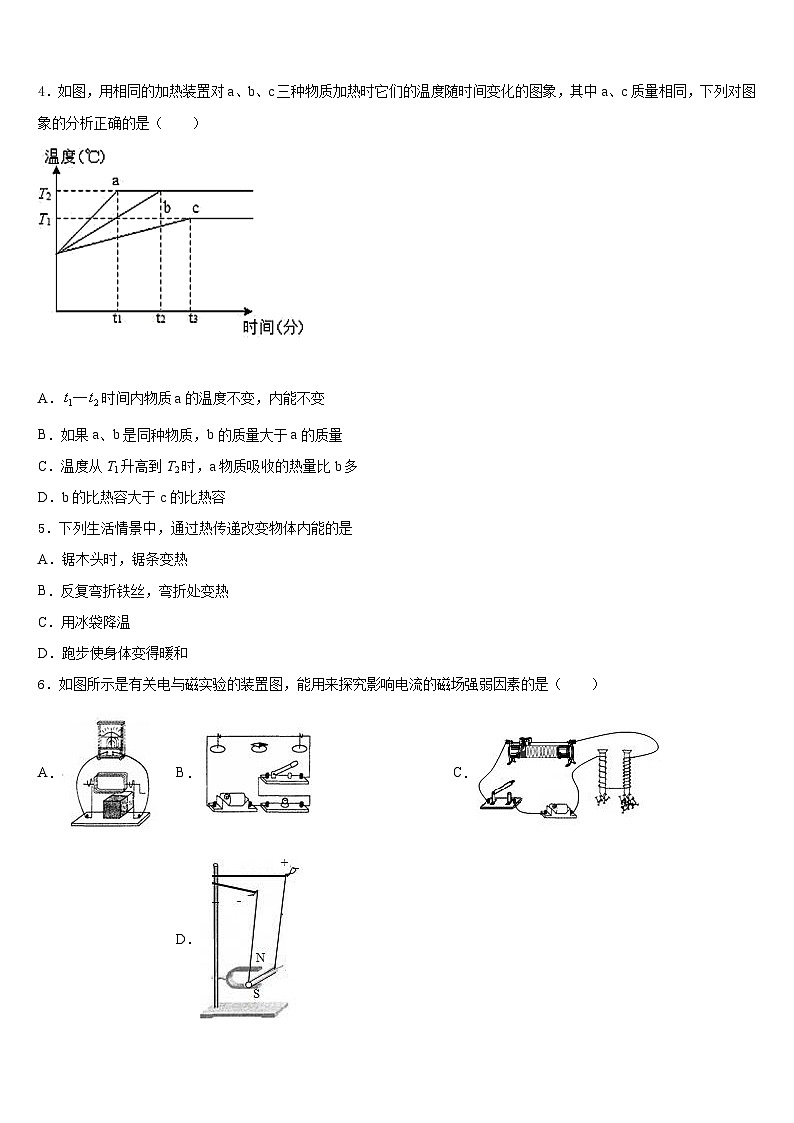

4．如图，用相同的加热装置对a、b、c三种物质加热时它们的温度随时间变化的图象，其中a、c质量相同，下列对图象的分析正确的是（ ）
A．时间内物质a的温度不变，内能不变
B．如果a、b是同种物质，b的质量大于a的质量
C．温度从T1升高到T2时，a物质吸收的热量比b多
D．b的比热容大于c的比热容
5．下列生活情景中，通过热传递改变物体内能的是
A．锯木头时，锯条变热
B．反复弯折铁丝，弯折处变热
C．用冰袋降温
D．跑步使身体变得暖和
6．如图所示是有关电与磁实验的装置图，能用来探究影响电流的磁场强弱因素的是（ ）
A．B．C．D．

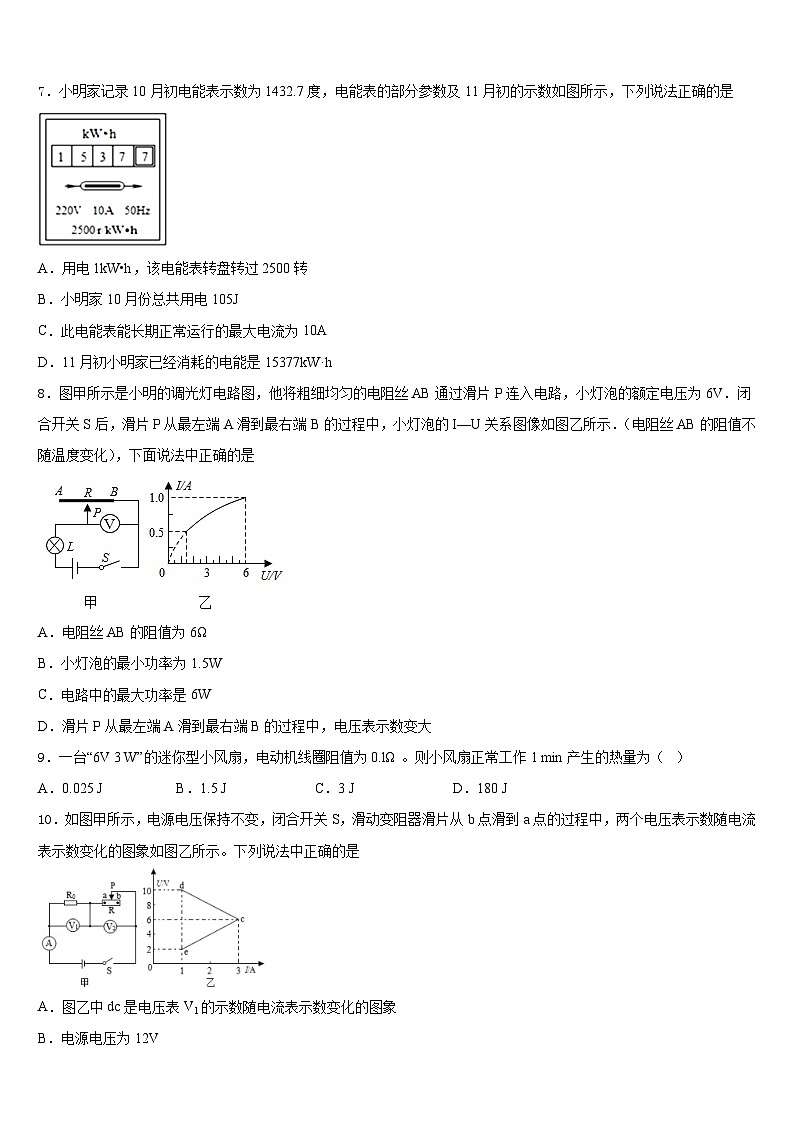

7．小明家记录10月初电能表示数为1432.7度，电能表的部分参数及11月初的示数如图所示，下列说法正确的是
A．用电1kW•h，该电能表转盘转过2500转
B．小明家10月份总共用电105J
C．此电能表能长期正常运行的最大电流为10A
D．11月初小明家已经消耗的电能是15377kW·h
8．图甲所示是小明的调光灯电路图，他将粗细均匀的电阻丝AB通过滑片P连入电路，小灯泡的额定电压为6V．闭合开关S后，滑片P从最左端A滑到最右端B的过程中，小灯泡的I—U关系图像如图乙所示．（电阻丝AB的阻值不随温度变化），下面说法中正确的是
A．电阻丝AB的阻值为6Ω
B．小灯泡的最小功率为1.5W
C．电路中的最大功率是6W
D．滑片P从最左端A滑到最右端B的过程中，电压表示数变大
9．一台“6V 3 W”的迷你型小风扇，电动机线圈阻值为0.lΩ 。则小风扇正常工作1 min产生的热量为（ ）
A．0.025 JB．1.5 JC．3 JD．180 J
10．如图甲所示，电源电压保持不变，闭合开关S，滑动变阻器滑片从b点滑到a点的过程中，两个电压表示数随电流表示数变化的图象如图乙所示。下列说法中正确的是
A．图乙中dc是电压表V1的示数随电流表示数变化的图象
B．电源电压为12V
C．滑片从b点滑到a点过程中电路总功率变小
D．R0电阻值为10Ω
11．下列实例中与“水的比热容较大”这一特性无关的是（ ）
A．让热水流过散热器供暖B．夏天在房间内洒水降温
C．沿海地区昼夜温差较小D．用循环水冷却汽车发动机
12．一个标有“220 V 250W”的浴霸灯，当通过它的电流为1A时，实际功率与额定功率的大小关系是
A．等于额定功率B．大于额定功率
C．小于额定功率D．条件不足，无法比较
二、填空题（每题5分，共4题，20分）
13．如图所示，电源电压为3V，闭合开关S，电流表A1的示数为1.2A，电流表A2的示数为0.3A，则通过R1的电流是________A，R1的阻值是________Ω。
14．如图AOB是光滑轨道，A点的高度H大于B点的高度，让小球从A点由静止开始自由滑下，沿轨道AOB到达B点后离开（不计空气阻力）．则小球离开B点后的运动轨迹最符合实际的是_____，小球到达运动轨迹最高点时_____动能（选填“有”或“没有”）．
15．发电机是利用_____现象制成的，它是把_____能转化为电能的装置。
16．在学习“磁体具有磁性”时，老师做了如图所示的实验：将一磁体靠近悬挂着的钢棒，钢棒会被磁体吸引。请你从场的角度解释钢棒被磁体吸引的原因：__________________________________________。
三、实验题（共12分）
17．（4分）小明在探究电路电流规律的实验中，如图甲是连接的电路图，请你帮他解决实验中遇到的问题：
(1)在连接电路时，开关应_____，在连接电路时，发现电流表如图乙所示，则他应该将电流表_________；
(2)他在测量B处的电流时，发现电流表的指针偏转又如图乙所示，原因是__________；在排除故障后，电流表的示数如图丙所示，则电流表的示数为__________A；
(3)排除故障后，实验时他应该______________，多次测量A、B、C三处的电流，这样可以保证得出的结论具有普遍性；而另一组的同学同时把两个电流表接到A点和C点，两灯都发光，且两个电流表指针都指到刻度盘的正中间，他们便推导出B点电流为________A。
18．（4分）如图，用定值电阻完成“探究电流和电压的关系”实验，正确绘制的I-U图像应该类似于图_______(选填“甲”或“乙”)，另一幅图是用小灯泡代替定值电阻来做实验而得到的I-U图像，由图像可以看出灯丝电阻随温度的升高而______(选填“增大”、“不变”或“减小”)。
19．（4分）小亮看到工人利用斜面把货物推到小车上，联想到物理课上学到的知识，提出了以下两个问题：
①斜面越缓越省力，是不是机械效率高呢？
②对于同一个滑轮组，提升的物体越重，机械效率越高；对于同一个斜面，是不是所推的物体越重，机械效率越高呢？
为了解决以上问题，小亮与几个同学一起用如图所示的装置进行了多次实验探究，记录的部分实验数据如下表：
（1）表格中缺少2个数据，请补充完整（保留一位小数）．
（2）在实验操作过程中，应沿斜面向上 拉动木块；实验时要使木板的倾斜角变大，应该把木板下面的木块向 移动（选填“左”或“右”）．
（3）通过对比实验①②的数据，得出的结论是斜面越缓越省力，机械效率越 ．
（4）通过对比实验 的数据（选填实验次数），得出的结论是对于同一斜面，机械效率与所拉物体的重力 ．
四、作图题（共16分）
20．（8分）如下图是模拟家庭照明电路的部分电路图，请根据图中已知的信息，将电路连接完整。
（____）
21．（8分）如图所示，请连成符合安全用电原则的照明电路．
（_____）
五、计算题（共22分）
22．（10分）小明的爸爸从国外带回一个电热水壶，铭牌上的几个参数翻译过来后如图。
(1)该电热水壶中发热体的电阻为大？正常工作的电流是多少？
(2)若接在我国的家庭电路中，并能使它正常工作，需要在它的外部串联一个多大的电阻。
(3)某天用电高峰的时候，小明将改装好的电热水壶装满1kg温度为30℃的水，用了11min40s的时间才将水烧开（1标准大气压下），则电热水壶实际消耗的功率是多少？
23．（12分）如图所示的电路中,电源电压恒定，灯泡L1标有“8V 4W”,灯泡L2标有“6V 6W”,开关S1闭合,L正常发光,设灯泡的电阻不变

(1)L1正常发光时电流表的示数?
(2)电源电压是多少?
(3)将L1换成阻值为多大的电阻,灯泡L2能正常发光?
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、A
3、D
4、B
5、C
6、C
7、A
8、C
9、B
10、B
11、B
12、C
二、填空题（每题5分，共4题，20分）
13、0.9 3.3
14、c 有
15、电磁感应 机械
16、磁体周围存在磁场，钢棒被磁化为磁体后，磁场对放入其中的磁体有力的作用
三、实验题（共12分）
17、断开 指针调零 电流表的正负接线柱接反了 0.24 换用不同规格的灯泡测量多组数据 1.2
18、甲 增大
19、（1）0.7；71.4；（2）匀速；左；（3）小；（4）②③；无关．
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)50Ω； 4A；(2)5Ω；(3)700W
23、（1）0.5A （2）11V （3）5Ω
实验次数
斜面倾角
物重G/N
斜面高度
h/m
沿斜面拉力F/N
斜面长s/m
有用功
W有/J
总功
W总/J
机械效率η（%）
①
45°
1
0.7
0.9
1
0.9
77.8
②
30°
1
0.5
0.7
1
0.5
0.7
71.4
③
30°
2
0.5
1.4
1
1
1.4
额定电压
额定功率
800W
频率
50Hz
热效率
60%
容积
1L
