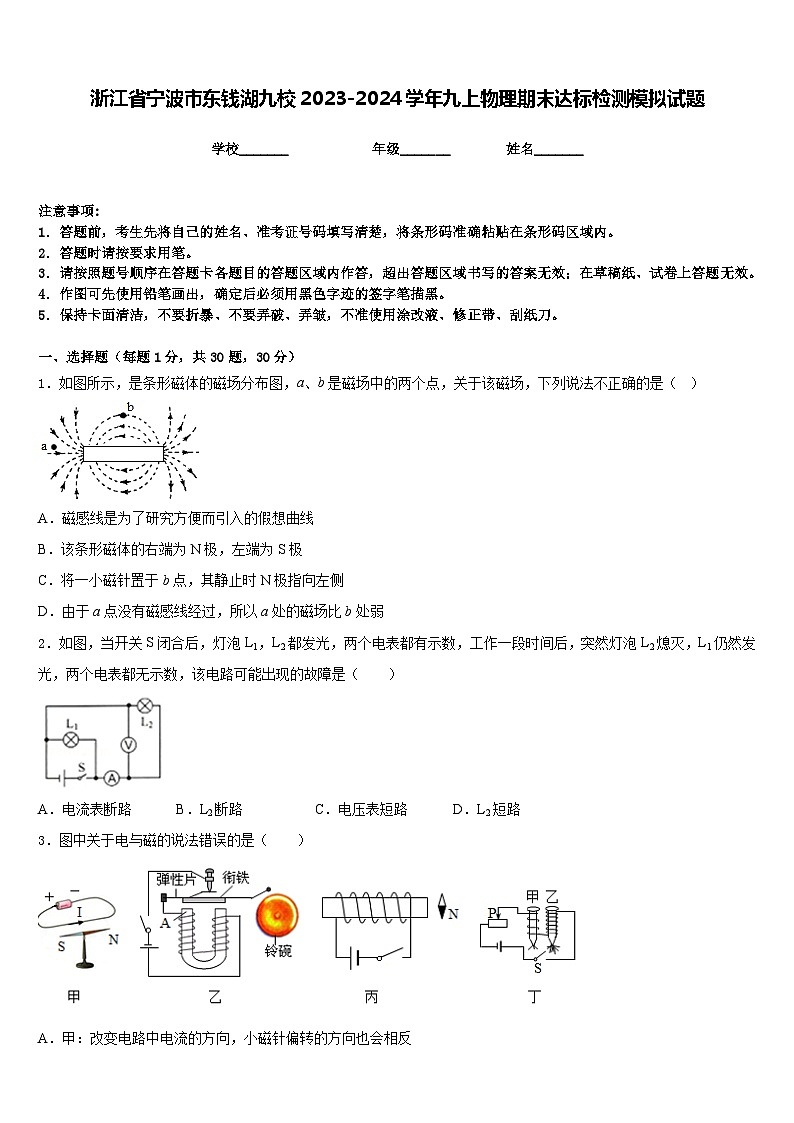

浙江省宁波市东钱湖九校2023-2024学年九上物理期末达标检测模拟试题含答案

这是一份浙江省宁波市东钱湖九校2023-2024学年九上物理期末达标检测模拟试题含答案，共10页。试卷主要包含了答题时请按要求用笔，下列数据符合实际情况的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示，是条形磁体的磁场分布图，a、b是磁场中的两个点，关于该磁场，下列说法不正确的是（ ）
A．磁感线是为了研究方便而引入的假想曲线
B．该条形磁体的右端为N极，左端为S极
C．将一小磁针置于b点，其静止时N极指向左侧
D．由于a点没有磁感线经过，所以a处的磁场比b处弱
2．如图，当开关S闭合后，灯泡L1，L2都发光，两个电表都有示数，工作一段时间后，突然灯泡L2熄灭，L1仍然发光，两个电表都无示数，该电路可能出现的故障是（ ）
A．电流表断路B．L2断路C．电压表短路D．L2短路
3．图中关于电与磁的说法错误的是（ ）
A．甲：改变电路中电流的方向，小磁针偏转的方向也会相反

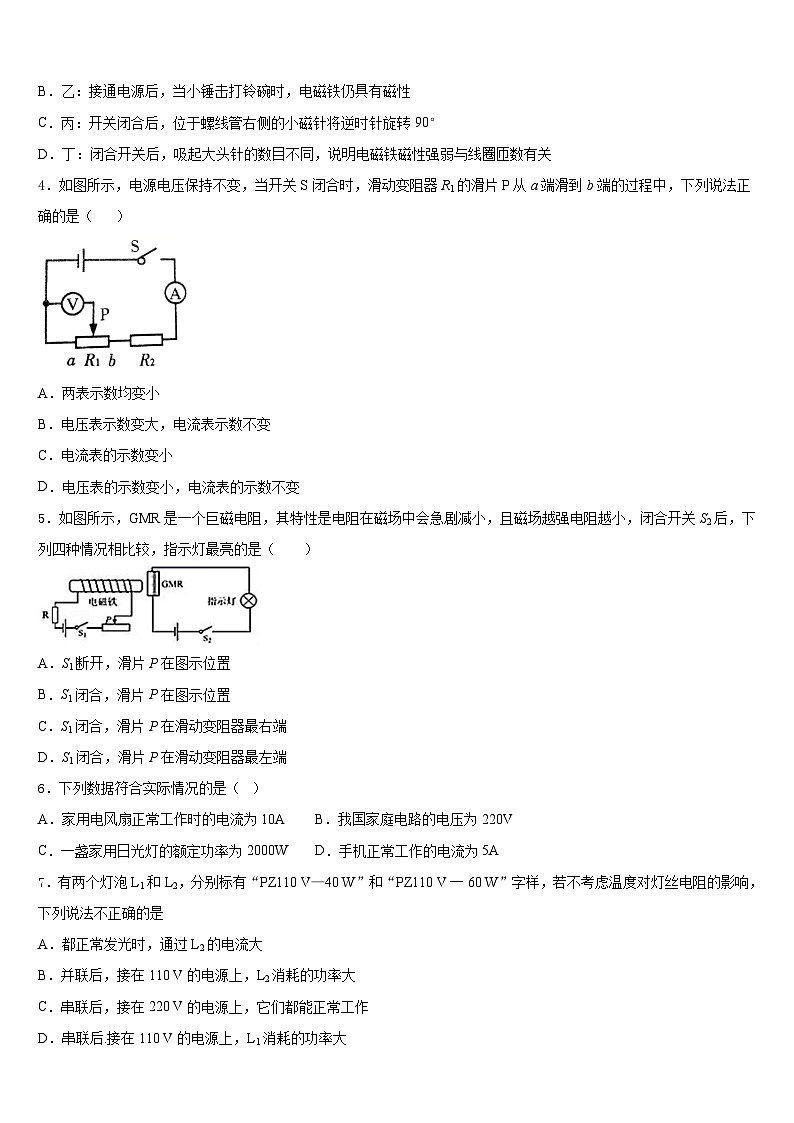

B．乙：接通电源后，当小锤击打铃碗时，电磁铁仍具有磁性
C．丙：开关闭合后，位于螺线管右侧的小磁针将逆时针旋转90°
D．丁：闭合开关后，吸起大头针的数目不同，说明电磁铁磁性强弱与线圈匝数有关
4．如图所示，电源电压保持不变，当开关S闭合时，滑动变阻器R1的滑片P从a端滑到b端的过程中，下列说法正确的是（ ）
A．两表示数均变小
B．电压表示数变大，电流表示数不变
C．电流表的示数变小
D．电压表的示数变小，电流表的示数不变
5．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（ ）
A．S1断开，滑片P在图示位置
B．S1闭合，滑片P在图示位置
C．S1闭合，滑片P在滑动变阻器最右端
D．S1闭合，滑片P在滑动变阻器最左端
6．下列数据符合实际情况的是（ ）
A．家用电风扇正常工作时的电流为10AB．我国家庭电路的电压为220V
C．一盏家用日光灯的额定功率为2000WD．手机正常工作的电流为5A
7．有两个灯泡L1和L2，分别标有“PZ110 V—40 W”和“PZ110 V一60 W”字样，若不考虑温度对灯丝电阻的影响，下列说法不正确的是
A．都正常发光时，通过L2的电流大
B．并联后，接在110 V的电源上，L2消耗的功率大
C．串联后，接在220 V的电源上，它们都能正常工作
D．串联后.接在110 V的电源上，L1消耗的功率大

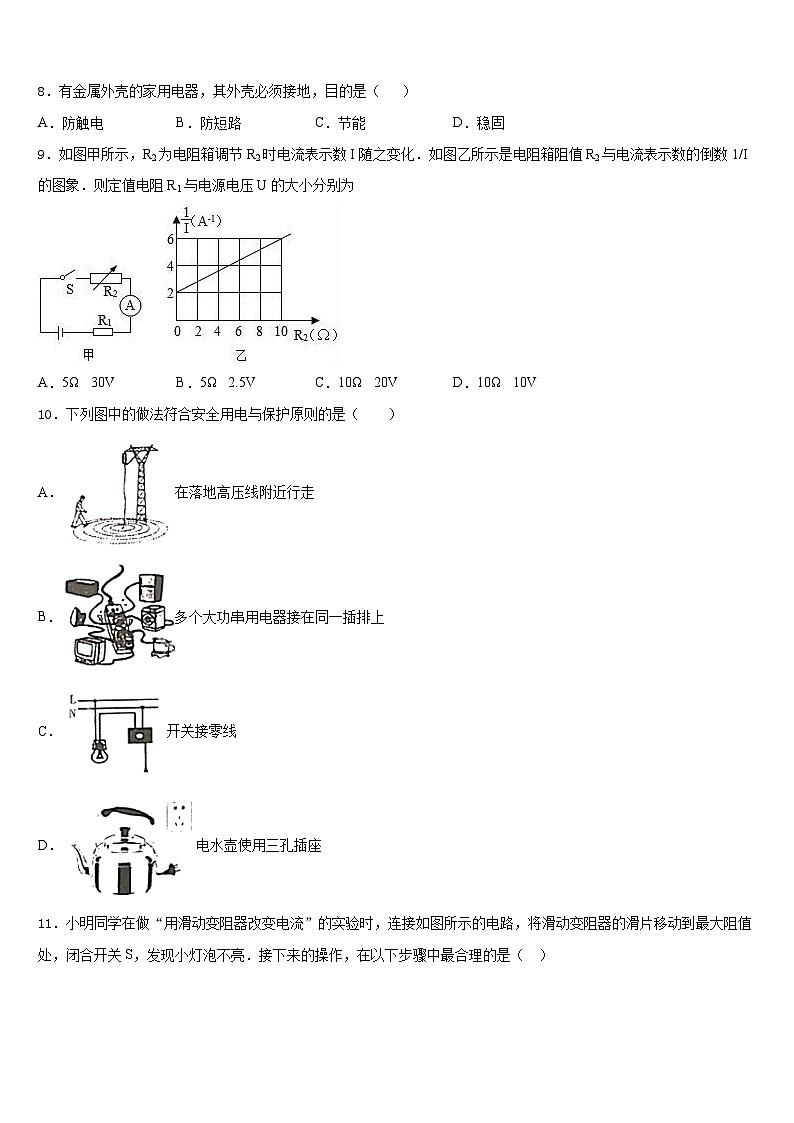

8．有金属外壳的家用电器，其外壳必须接地，目的是（ ）
A．防触电B．防短路C．节能D．稳固
9．如图甲所示，R2为电阻箱调节R2时电流表示数I随之变化．如图乙所示是电阻箱阻值R2与电流表示数的倒数1/I的图象．则定值电阻R1与电源电压U的大小分别为
A．5Ω 30VB．5Ω 2.5VC．10Ω 20VD．10Ω 10V
10．下列图中的做法符合安全用电与保护原则的是（ ）
A．在落地高压线附近行走
B．多个大功串用电器接在同一插排上
C．开关接零线
D．电水壶使用三孔插座
11．小明同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯泡不亮．接下来的操作，在以下步骤中最合理的是（ ）
A．断开开关S，更换灯泡重新实验
B．断开开关S，增加电池的节数重新实验
C．断开开关S，调节滑动变阻器观察小灯泡是否发光
D．观察电流表的示数是否为零，判断电路是否断路
12．下列有关热和能的说法中正确的是（ ）
A．燃料燃烧过程中，是把内能转化为机械能
B．热机做功冲程中，内能转化为机械能
C．热机的效率越高，说明做功越快
D．燃料的热值越大，燃烧时放出的热量越多
二、填空题（每题5分，共4题，20分）
13．你的手机是用__________来传递信息的，这种波在真空和空气中的传播速度是______不变的，这种波的频率与波长成_______比。
14．将定值电阻R0和光敏电阻R1、电流表、电压表连成电路，接在10V的电源上，光敏电阻阻值随光强变化关系如下表：[“光强”表示光强弱程度的物理量，符号为E，单位坎德拉（cd）]
若电压表的示数增大，表明光强在____，电流表的示数将____(选填“增大”、“减小”或“不变”)。分析表中数据可知光强E=1.25cd时，光敏电阻的阻值R1=____Ω，此时电流表的示数为0.5A，则通电1分钟定值电阻R0上产生的热量为____J。
15．如所示，电能表的示数为________kW·h，短时间内允许通过的最大电流是________A。
16．在“测量形状不规则实心物体密度”的实验中，小明的操作如图所示，由图可知物体完全浸没在水中所受浮力大小为______，该物体的密度为______。（取，）
三、实验题（共12分）
17．（4分）小洋用“伏安法”测未知电阻R的电阻值，他设计的电路图如图甲所示。
（1）连接电路，闭合开关前，滑动变阻器的滑片应移到最______（选填“左”或“右”）端。
（2）连接好电路，闭合开关，发现电流表和电压表都有较小的示数，且无论怎样移动滑动变阻器的滑片，电流表和电压表的示数都不变。造成这一现象的原因可能是______。（选填字母）
A．电阻R断路 B．滑动变阻器接了上面的两个接线柱
C．电阻R短路 D．滑动变阻器接了下面的两个接线柱
（3）小明排除故障后，重新连接好电路进行实验，下表是他记录的实验数据，第一次实验中电流表的示数如图所示。此时的电流是_______A,通过第一组实验数据算出该定值电阻的阻值是_______Ω，本实验采取多次测量取平均值的目的是___________。
（4）完成上述实验后，小红同学还设计了如图所示的电路，测出了另一小灯泡正常发光时的电阻，已知滑动变阻器的最大阻值均为R0，小灯泡正常发光时的电流为I0,请将以下实验步骤补充完整:
①只闭合S和S1，调节滑动变阻器R1的滑片，使电流表的示数为I0;
②_______________________________________,使电流表的示数仍为I0
③再将R1的滑片调至最左端，记下电流表的示数为I1,再将R1的滑片调至最右端，记下电流表的示数为I2;
④写出小灯泡正常发光时电阻的表达式，RL=_____________（用R0、I1、I2表示），
18．（4分）小明做“伏安法测电阻”的实验时，准备了以下器材：新1号干电池两节、定值电阻R、电流表（0~0.6A，0~3A）、电压表（0~3V，0~15V）、滑动变阻器（20Ω 2A）、开关各一只、导线若干。设计如图所示的电路图进行实验。
(1)按电路图连接电路，闭合开关，发现电流表无示数，电压表指针明显偏转，原因可能是_____。
(2)排除故障后，要使电压表示数逐渐变大，滑动变阻器滑片P应向_____（填“左”或“右”）移动。
(3)进行实验时，小明测出通过定值电阻R的电流和对应的电压值如表所示。老师看后说其中某一次所测数据是错误的，分析出错的是第_____次实验，原因是_____。除去错误数据，所测该定值电阻的阻值是_____（结果精确到0.1）。
(4)小明利用上面器材，增加阻值分别为5Ω、10Ω、15Ω、20Ω的定值电阻四个，来探究电流与电阻的关系。
①小明先将电阻接入电路，闭合开关，调节滑动变阻器的滑片，直到电压表示数为2V，记下电流表示数；接着保持滑动变阻器滑片的位置不变，把R换成10Ω电阻时，闭合开关，观察电压表示数为_____V，此时应向_____（填“a”或“b”）端移动滑片P（如上图），才能使电压表示数为2V，同时记下电流表的示数；
②换其它电阻，重复上述实验。
③实验时每个电阻单独接入电路，定值电阻两端被控制电压应不小于_____V均能完成实验。
19．（4分）张望同学在“测量小灯泡电功率”的实验中，已知电源电压是6V，小灯泡的额定电压是3.8V，电阻约为8Ω。
（1）请你用笔画线代替导线帮他将图中的实物图连接完整；
（__________）
正确连接电路后，闭合开关前，滑动变阻器的滑片应该置于_____端（选填“A”或“B”）；
（2）张望同学在调节滑动变阻器，进行了几次实验，得到部分U和I的数据如下表所示：
①张望同学在对数据进行分析时发现：小灯泡灯丝电阻随电压的增大而_____（填“增大”、“减小”或“不变”）；在第1次实验中，小灯泡不发光的原因是_____；
②灯泡正常发光时，电流表的示数如图2所示，则灯泡的额定功率为_____W；
③当张望同学在测量灯泡在继续调节滑动变阻器时，不小心把灯丝烧断了（其余元件完好），则此时电压表示数约为_____V；
（3）张望同学在实验室借了甲：“10Ω 1.5A”、乙：“20Ω 1.2A”和丙：“30Ω 1A”的滑动变阻器各一个，你认为他在实验中使用的滑动变阻器是：_____，理由是：_____。
四、作图题（共16分）
20．（8分）小宁同学在测量电阻的实验中，所在小组电压表损坏。请你帮助他利用以下器材:两个电流表、待测电、一个阻值已知的电阻， 一个开关、电源、导线若干、请设计电路图测量未知电阻的阻值，电路图画在方框中。
（________）
21．（8分）如图所示，请用笔画代替导线，将图中元件接入家庭电路中，要求：
①同时闭合声控开关和光控开关电灯才能亮；
②三孔插座单独接入．
五、计算题（共22分）
22．（10分）在冬天学校为了让师生能喝上热水，买了多台电热水壶，其铭牌上标有“220V 10A”字样，求：
（1）一台电热水壶正常工作时的电阻是多大?
（2）一台电热水壶正常工作210s消耗的电能。
（3）若电热水壶放出的热量全部被水吸收，那么一台电热水壶正常工作210s可将质量为多少kg初温为20℃的水加热到75℃?[]
23．（12分）一个标有“220V. 1000W”的电炉，求:
（1）电炉丝正常工作时的电阻;
（2）正常通电1.5小时电流做的功;
（3）当实际电压只有额定电压的50%时，电炉丝的电阻保持不变，求此时电炉的实际功率。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、A
3、B
4、B
5、D
6、B
7、C
8、A
9、B
10、D
11、D
12、B
二、填空题（每题5分，共4题，20分）
13、电磁波 3×108m/s 反
14、减小 减小 12 120
15、2017.6 40
16、1.2 2.5×103
三、实验题（共12分）
17、右 D 0.3A 5 通过多次测量取平均值可以减小误差 接着断开S1，闭合S2，调节R2的滑片，使电流表的示数为I0 I02
18、电阻R断路 左 1 当电压为0.5V时，滑动变阻器应接入阻值大于滑动变阻器最大阻值 5.2 2.4 b 1.5
19、 B 增大 小灯泡实际功率太小 1.9 6 丙 完成第一次实验时，需要滑动变阻器接入电路的电阻为25Ω
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）；（2）；（3）
23、 (1) 48.4Ω；(2) 1.5kW•h；(3) 250W。
实验次数
1
2
3
电压/V
1.5
1.8
2.4
电流/A
0.36
0.5
次数
1
2
3
4
5
电压/V
0.5
1.2
1.6
2.2
2.6
电流/A
0.10
0.24
0.31
0.42
0.48
实验次数
1
2
3
4
5
6
7
8
U/V
1.00
1.50
2.00
2.50
3.00
3.50
3.80
4.20
I/A
0.20
0.30
0.40
0.44
0.47
0.49
0.51
灯泡亮度
不亮
微亮
很暗
较暗
偏暗
较亮
正常
很亮
