浙江省绍兴市2023-2024学年物理九上期末质量跟踪监视试题含答案

这是一份浙江省绍兴市2023-2024学年物理九上期末质量跟踪监视试题含答案，共9页。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．相同温度下，关于铜线和铝线的电阻，下列说法正确的是（ ）
A．铜线的电阻一定比铝线的电阻小
B．粗细相同的两根铜线，长的那根电阻较大
C．长度相同粗细也相同的铜线和铝线，电阻一定相等
D．长度相同的两根铝线，粗的那根电阻较大
2．如图甲所示电路的电源电压为3V，小灯泡的额定电压为2.5V，图乙是小灯泡的I--U图像．闭合开关S后，下列判断正确的是
A．滑动变阻器的滑片P向左滑动时，灯泡变暗
B．电流表示数为0.4A时，灯泡的电阻是25Ω
C．电压表示数为2.5V时，小灯泡的功率是1.25W
D．小灯泡正常发光时，滑动变阻器的电功率是0.25W
3．某同学用同一把刻度尺对同一物体的长度进行了4次测量,结果如下:12.34cm、12.36cm、12.35cm、12.55cm,则该物体的长度应记为
A．12.40cmB．12.55cm C．12.36cm D．12.35cm

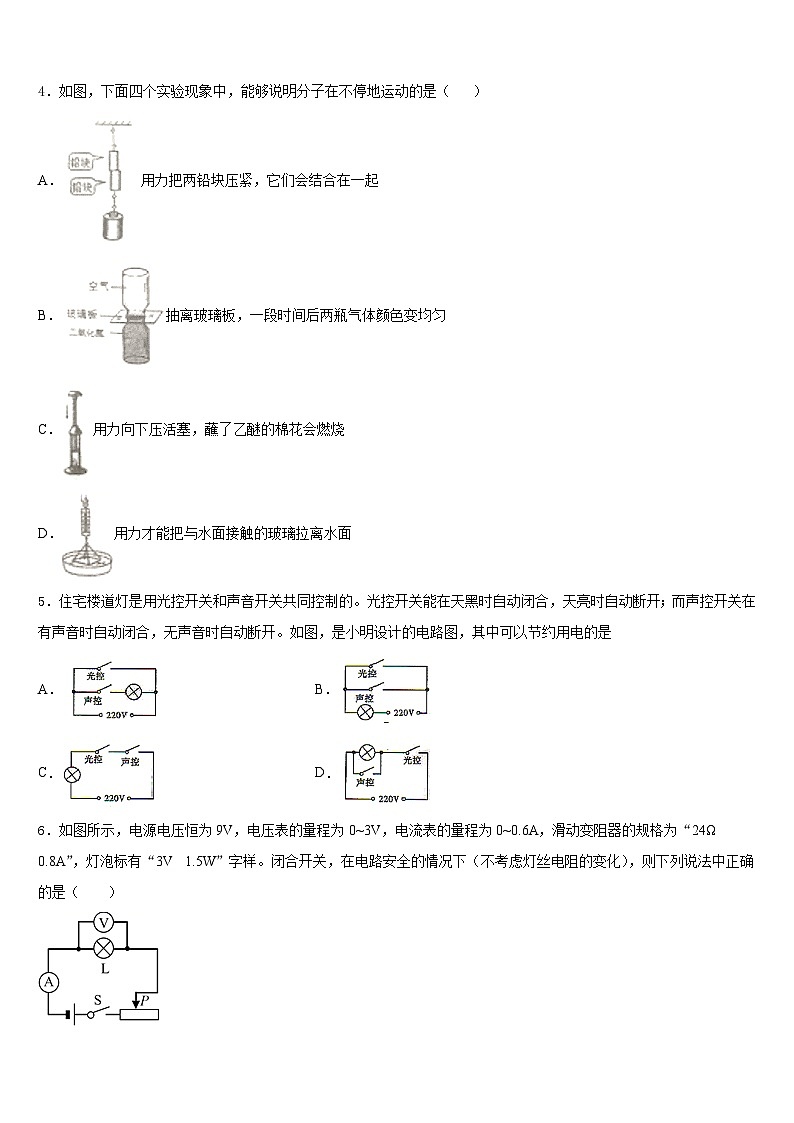

4．如图，下面四个实验现象中，能够说明分子在不停地运动的是（ ）
A．用力把两铅块压紧，它们会结合在一起
B．抽离玻璃板，一段时间后两瓶气体颜色变均匀
C．用力向下压活塞，蘸了乙醚的棉花会燃烧
D．用力才能把与水面接触的玻璃拉离水面
5．住宅楼道灯是用光控开关和声音开关共同控制的。光控开关能在天黑时自动闭合，天亮时自动断开；而声控开关在有声音时自动闭合，无声音时自动断开。如图，是小明设计的电路图，其中可以节约用电的是
A．B．
C．D．
6．如图所示，电源电压恒为9V，电压表的量程为0~3V，电流表的量程为0~0.6A，滑动变阻器的规格为“24Ω 0.8A”，灯泡标有“3V 1.5W”字样。闭合开关，在电路安全的情况下（不考虑灯丝电阻的变化），则下列说法中正确的是（ ）
A．滑动变阻器的电阻允许调节的范围是0~24Ω
B．电流表示数的变化范围是0.1A~0.5A
C．电压表示数的变化范围是1V~3V
D．灯泡的最小功率是0.54W
7．下表是一款智能音箱的部分参数，该智能音箱可通过语音指令直接控制影音播放，还能做你的工作秘书、天气预报员、百科解答员等。该智能音箱的电池充满电且不再外接电源的情况下，下列有关说法正确的是（ ）
A．电池储存的电能为50W·hB．电池储存的电能为6.66×105J
C．该智能音箱工作时间理论上最长可达10hD．该智能音箱工作时间理论上最长可达7.4h
8．在图所示的电路中的AB两点间接入一个滑动变阻器，若要求滑片P向右端滑动时灯炮L逐渐变暗，则下列滑动变阻器中接法符合要求的是（ ）
A． B． C． D．
9．所示的电路图中与实物图所示的电路相符的是
A．B．C．D．
10．某同学用一只有“0～3V”和“0～15V”两个量程的电压表，在测量电压时用的是“0～3V”的量程，但记录的读数却是6.5V，则该同学实际测的电压值最有可能是
A．5VB．2.5VC．1.3VD．11.5V
11．小明家的电能表月初的数字是，月末表盘的示数如图所示。若按0.5元/kW•h的标准收费，他家本月应缴纳电费 元。若此电能表的转盘在10min内转过400r，则接在该电能表上的用电器总功率为 W。
A．420元，1200WB．42元，1000W
C．4.2元，1200WD．42元 1200W
12．如图为电流表的内部结构图，多匝金属线圈悬置在磁体的两极间，线圈与一根指针相连，当线圈电流通过时，它受力转动带动指针偏转，便可显示出电流的大小，下列与此工作原理相近的设备是( )
A．LED显示器B．指南针
C．电动机D．发电机
二、填空题（每题5分，共4题，20分）
13．1831年，英国物理学家_______致力于研究“磁生电”，历经十年，终于发现了电磁感应现象。建立物理模型是物理学研究问题时的一种重要方法。例如：研究光的传播方向时，引入了光线；研究磁场时，引入了_____。
14．内能的单位是________。用搓手的方法可以使手暖和，这是用_____的方法增加手的内能，用暖水袋使手暖和，这是用_____方法增加了手的内能。
15．雷电是云层与大地之间或云层与云层之间的放电现象，放电的两者所带的是_____种电荷，云层所带电荷是因_____而获得的．
16．某电热器的电阻是10Ω，通过2A的电流，1min产生的热量是__________J，若电流变为原来的2倍，则相同时间内产生的热量变为原来的________倍。
三、实验题（共12分）
17．（4分）在探究“电流与电压、电阻的关系”中，

（1）在探究“电流与电压的关系”实验中，滑动变阻器除了保护电路外，其作用主要是__________；实验所测数据如上表，分析数据可得结论是：______________。
（2）在探究“电流与电阻的关系”时，将电阻由10Ω换成15Ω，闭合开关后，电压表示数会______（选填“变大”、“变小”或“不变”），应将滑动变阻器的滑片向______（选填“A”或“B”）端移动，此时移动滑片的目的是________________。
18．（4分）如图是小明探究“影响电磁铁磁性强弱因素”的装置图（A为指针下方固定的铁块；线圈电阻忽略不计）。小明通过观察指针B偏转角度的大小来判断电磁铁磁性的强弱。开始时导线a与接线柱1相连，闭合开关，指针B绕固定点O点发生偏转。
（1）实验前，应将导线b与滑动变阻器的__________（选填“c”或“d”）接线柱连接。
（2）闭合开关，电磁铁的左端为__________极；使滑片P向左移动时，指针的偏转角度变大，说明电磁铁磁性强弱与__________有关。
（3）断开开关，将导线a与接线柱1相连改为与接线柱2相连，保持滑动变阻器的滑片P的位置不变，再闭合开关，此时指针偏转角度__________（选填“变大”、“变小”或“不变”）。
（4）下图所示的装置中应用电磁铁工作的是__________。（选填序号）
19．（4分）用图甲电路探究“电流跟电阻的关系”，电源电压恒为3V，滑动变阻器规格为“50Ω2A”．
(1)请用笔画线代替导线，将图甲中电压表接入电路，测R两端的电压
（________________）；
(2)滑片P移到阻值最大处，将5Ω电阻接入电路，闭合开关，移到滑片P发现：电压表有示数，电流表始终无示数，其原因可能是_____选填序号)
A、电阻R短路 B、电阻R断路 C、滑动变阻器短路
(3)排除故障后，移动滑片P使电压表的示数如图乙所示，记下电压表的示数；
(4)将5Ω电阻换成10Ω电阻，为保持电压表示数不变，滑片P应向______(选填“A”或“B”)端移动；
(5)若每次实验均选用单个定值电阻连入电路，实验室有“15Ω，20Ω，30Ω，35Ω，50Ω” 5个电阻，你认为其中能供继续实验的电阻最多还有_________个；利用可选电阻继续实验，得到结论____
四、作图题（共16分）
20．（8分）根据图中的实物画出相应的电路图。
（______）
21．（8分）如图所示为测量小灯泡电阻实验电路图，请在圆圈中填入合适的电表符号，并在虚线框画出滑动变阻器，使滑片向左移动，灯泡变亮。
（____）
五、计算题（共22分）
22．（10分）一个学校的学生公寓中安装了“即热式”电热水器，解决了学生日常饮水需要。下表为该电热水器的部分技术参数。
已知电热水器的电阻不受温度影响，其热效率为80%，热水器内装满初温为20℃的水，若在一标准大气压下将水加热至烧开（1L=10-3m3），求：
（1）电热水器正常工作时的电流；
（2）电热水器消耗的电能；
（3）当实际电压为200V时电热水器的功率。
23．（12分）如图所示，一个滑动变阻器R(阻值0~20Ω)与一个5Ω的固定电阻串联后，接到电压U恒为3V的电源上。
(1)调节R的大小，计算电路中的最大电流和最小电流；
(2)当电流表的读数为0.3A时，变阻器的阻值为多少？
参考答案
一、选择题（每题1分，共30题，30分）
1、B
2、D
3、D
4、B
5、C
6、D
7、D
8、D
9、C
10、C
11、D
12、C
二、填空题（每题5分，共4题，20分）
13、法拉第 磁感线
14、焦耳 做功 热传递
15、异 摩擦
16、2400 4
三、实验题（共12分）
17、改变电阻R1两端的电压 在电阻一定时，导体中的电流与电压成正比 变大 B 保持定值电阻两端的电压一定
18、c N 电流大小 变小 ④
19、 B A 2 当导体两端电压一定时，通过导体的电流与电阻成反比．
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、 (1)5.5A；(2)2.1×107J；(3)1000W
23、 (1) 0.6A；0.12A；(2) 5Ω
功率
≥5W
标准电压
3.7V
电池容量
10000mA·h
型号
额定功率/W
额定电压/V
频率/Hz
容积/L
BTF-065
1210
220
50
50
