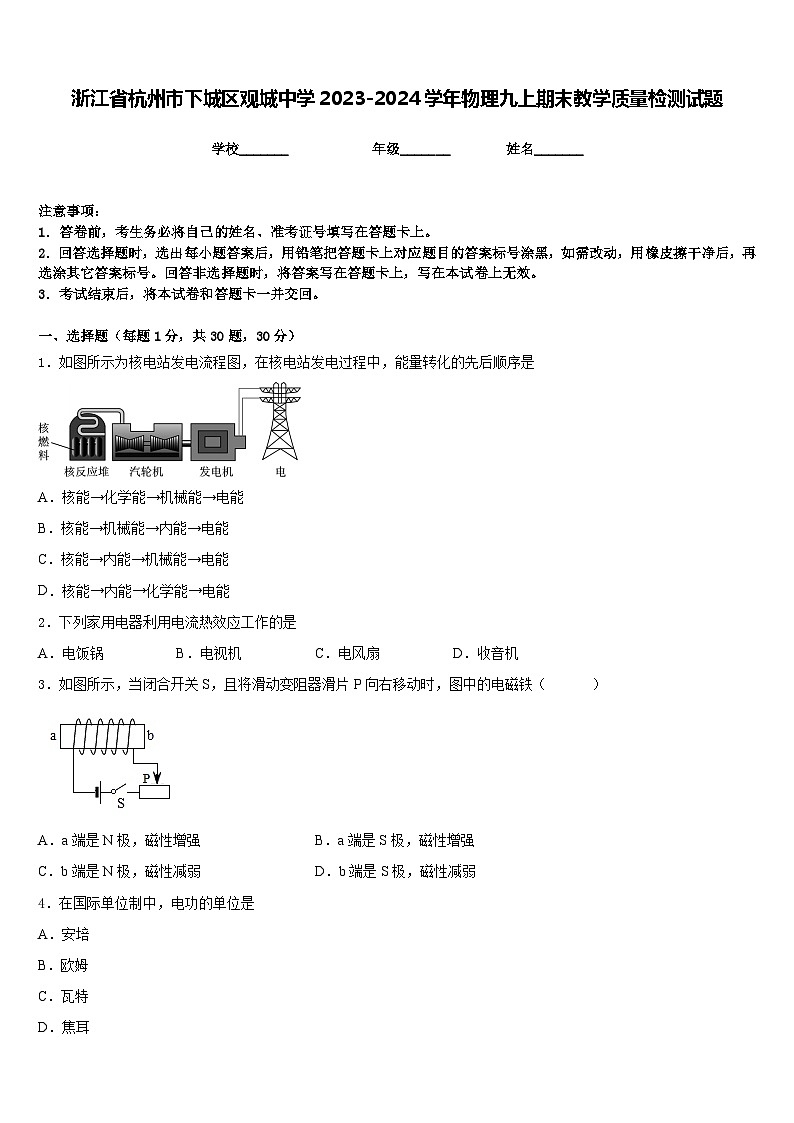

浙江省杭州市下城区观城中学2023-2024学年物理九上期末教学质量检测试题含答案

这是一份浙江省杭州市下城区观城中学2023-2024学年物理九上期末教学质量检测试题含答案，共8页。试卷主要包含了在国际单位制中，电功的单位是，在国际单位制中,电功的单位是，下列有关电能的说法错误的是等内容，欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项：
1．答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2．回答选择题时，选出每小题答案后，用铅笔把答题卡上对应题目的答案标号涂黑，如需改动，用橡皮擦干净后，再选涂其它答案标号。回答非选择题时，将答案写在答题卡上，写在本试卷上无效。
3．考试结束后，将本试卷和答题卡一并交回。
一、选择题（每题1分，共30题，30分）
1．如图所示为核电站发电流程图，在核电站发电过程中，能量转化的先后顺序是
A．核能→化学能→机械能→电能
B．核能→机械能→内能→电能
C．核能→内能→机械能→电能
D．核能→内能→化学能→电能
2．下列家用电器利用电流热效应工作的是
A．电饭锅B．电视机C．电风扇D．收音机
3．如图所示，当闭合开关S，且将滑动变阻器滑片P向右移动时，图中的电磁铁（ ）
A．a端是N极，磁性增强B．a端是S极，磁性增强
C．b端是N极，磁性减弱D．b端是S极，磁性减弱
4．在国际单位制中，电功的单位是
A．安培
B．欧姆
C．瓦特
D．焦耳

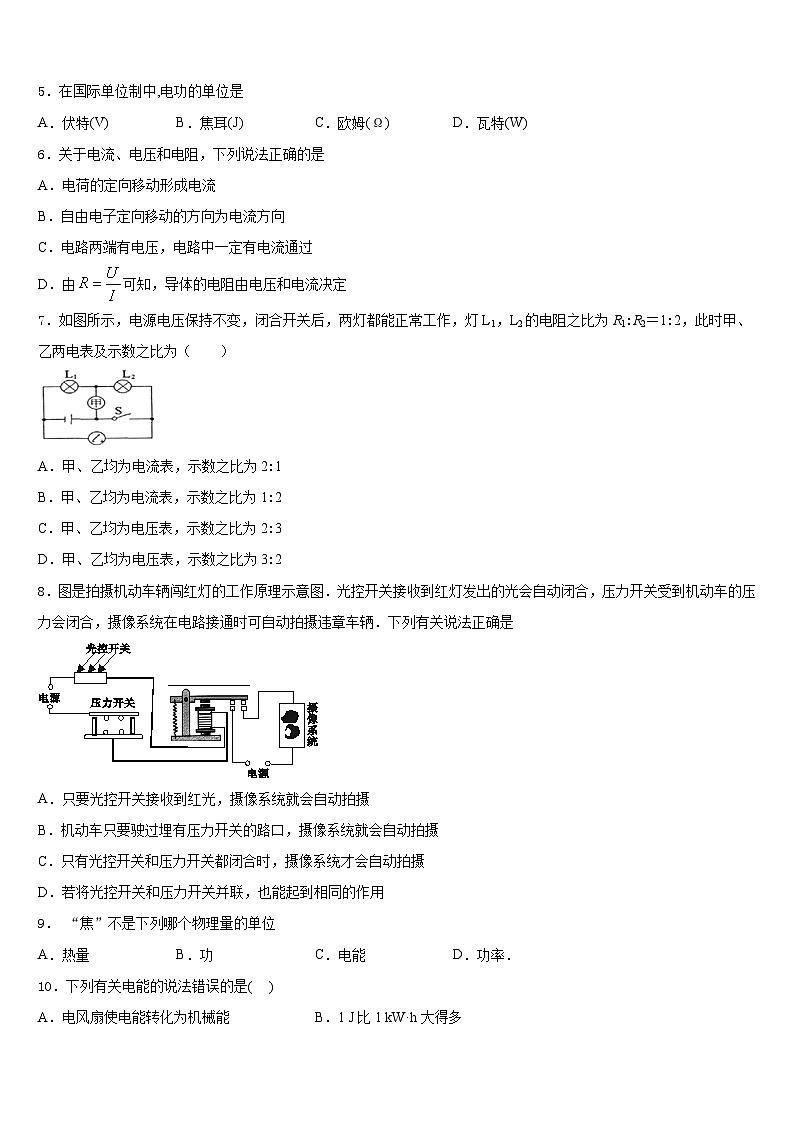

5．在国际单位制中,电功的单位是
A．伏特(V)B．焦耳(J)C．欧姆(Ω)D．瓦特(W)
6．关于电流、电压和电阻，下列说法正确的是
A．电荷的定向移动形成电流
B．自由电子定向移动的方向为电流方向
C．电路两端有电压，电路中一定有电流通过
D．由可知，导体的电阻由电压和电流决定
7．如图所示，电源电压保持不变，闭合开关后，两灯都能正常工作，灯L1，L2的电阻之比为R1:R2＝1:2，此时甲、乙两电表及示数之比为（ ）
A．甲、乙均为电流表，示数之比为2:1
B．甲、乙均为电流表，示数之比为1:2
C．甲、乙均为电压表，示数之比为2:3
D．甲、乙均为电压表，示数之比为3:2
8．图是拍摄机动车辆闯红灯的工作原理示意图．光控开关接收到红灯发出的光会自动闭合，压力开关受到机动车的压力会闭合，摄像系统在电路接通时可自动拍摄违章车辆．下列有关说法正确是
A．只要光控开关接收到红光，摄像系统就会自动拍摄
B．机动车只要驶过埋有压力开关的路口，摄像系统就会自动拍摄
C．只有光控开关和压力开关都闭合时，摄像系统才会自动拍摄
D．若将光控开关和压力开关并联，也能起到相同的作用
9． “焦”不是下列哪个物理量的单位
A．热量B．功C．电能D．功率．
10．下列有关电能的说法错误的是( )
A．电风扇使电能转化为机械能B．1 J比1 kW·h大得多
C．千瓦时也叫“度”D．各种电气设备、电子仪器的使用都离不开电能
11．如图，甲和乙是两只电表，当开关S闭合后，灯L1和L2都能正常发光，则
A．甲是电流表，乙是电压表B．甲是电压表，乙是电流表
C．甲、乙都是电流表D．甲、乙都是电压表
12．两盏灯L1、L2的额定电压分别为6V、4V，将两盏灯串联接入6V的电路中，L2能正常发光，则L1、L2两盏灯额定功率之比为（假设灯丝的电阻不随温度变化）
A．1:2B．9:2
C．9:4D．3:2
二、填空题（每题5分，共4题，20分）
13．如图所示，电源电压恒定，R1=10Ω，闭合开关 S，断开开关 S1 电流表示数为 0.3A． 若再闭合 S1，发现电流表示数变化了 0.2A，则电源电压为______V；R2的阻值为________ Ω．
14．德和公园是我县南部新区一处独特景观，红花绿草，小桥流水，风景优美。修建人工湖是利用了水________的性质调节气温；小聪发现傍晚时分栈道两侧的路灯同时亮，同时熄灭，其中有一盏灯损坏并没有影响其他灯泡，则这些灯泡的连接方式是________。
15．如图所示，该表的最大量程是_________V，读数是______________V。
16．在如图所示电路中，电源电压为U且保持不变。已知电路中仅有一处故障，且只发生在电阻R1、R2上。电键S闭合前后，电压表指针所在的位置不变。请根据相关信息写出电压表的示数及相对应的故障_____。
三、实验题（共12分）
17．（4分）在探究电流与电压关系的实验中，同学们设计了如下三种电路：
(1)甲同学认为如图电路比如图电路好，理由是：________．乙同学认为如图电路比如图电路更好，理由是如图电路便于多次实验．
(2)乙同学利用如图电路（其中电阻R=5Ω） 完成了本实验，测得数据如下：
分析表格数据，可得出的结论是________．
(3)实验操作过程中，丙同学发现滑动变阻器损坏，但经过思考后利用如图电路最终也完成了多次实验，该同学的做法是________．
18．（4分）某实验小组为了探究“电流通过导体产生的热量与电阻的关系”，设计了如下图甲和乙所示的实验电路。
(1)实验中通过观察U型管两边液柱上升的________来判断电流通过导体产生的热量的多少。
(2)通过实验得到结论：在电流、通电时间相同的情况下，电阻越________（选填：“大”或“小”），产生的热量多。
(3)该实验用到的实验方法是：________和转换法。采用图乙连接方式，其目的是为了_____________。
(4)若想比较另两个电热丝A和B阻值的大小，利用图甲的电路，用A、B分别取代5Ω和10Ω，发现A电阻对应的液注升高较快，则UA________UB，RA________RB。（均选填：“>”、“ >
19、162
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）2.1×107J（2）1.05×107J（3）50%
23、 (1)3V；(2)10Ω；(3)12J
实验次数
电压 U（伏）
电流I（安）
电压/电流
1
1
0.2
2
2
0.4
3
4
0.8
开关状态
插座指示灯（L1）
台灯（L2）
闭合S1，断开S2
亮
不亮
闭合S2，断开S1
不亮
不亮
S1和 S2都闭合
亮
亮
