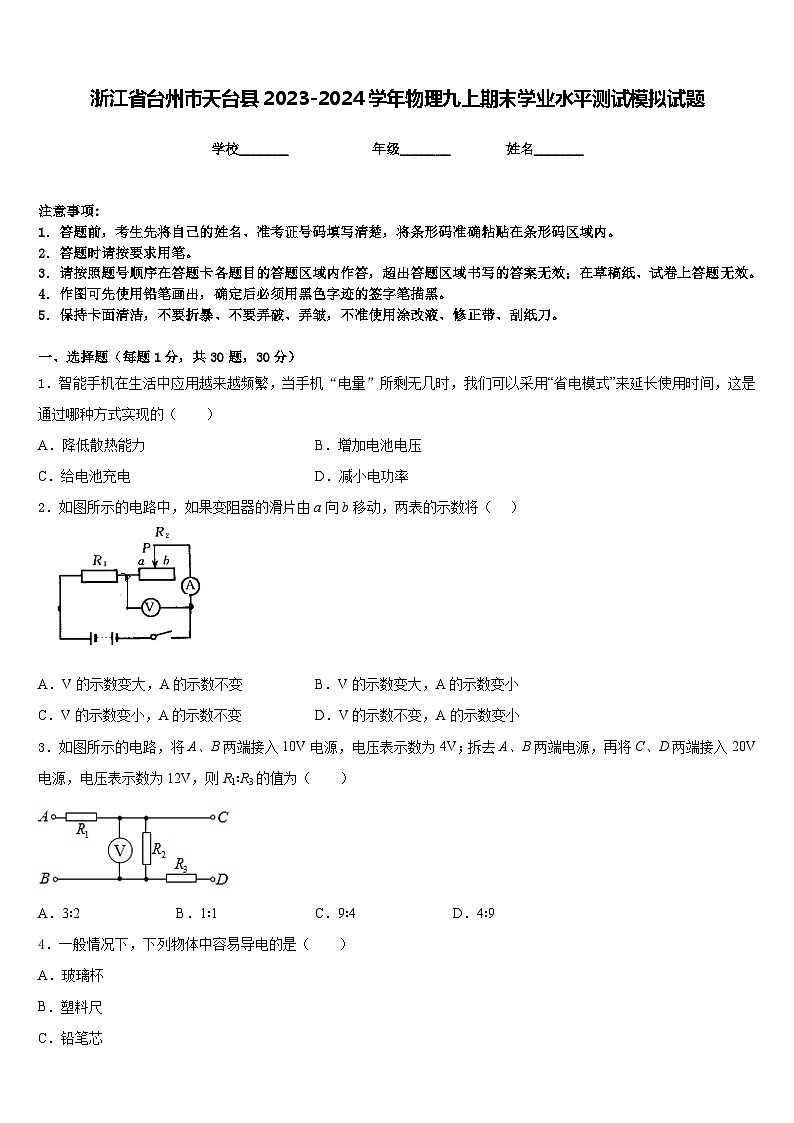

浙江省台州市天台县2023-2024学年物理九上期末学业水平测试模拟试题含答案

这是一份浙江省台州市天台县2023-2024学年物理九上期末学业水平测试模拟试题含答案，共8页。试卷主要包含了答题时请按要求用笔，如图所示的电路，电源电压不变等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．智能手机在生活中应用越来越频繁，当手机“电量”所剩无几时，我们可以采用“省电模式”来延长使用时间，这是通过哪种方式实现的（ ）
A．降低散热能力B．增加电池电压
C．给电池充电D．减小电功率
2．如图所示的电路中，如果变阻器的滑片由a向b移动，两表的示数将（ ）
A．V的示数变大，A的示数不变B．V的示数变大，A的示数变小
C．V的示数变小，A的示数不变D．V的示数不变，A的示数变小
3．如图所示的电路，将A、B两端接入10V电源，电压表示数为4V；拆去A、B两端电源，再将C、D两端接入20V 电源，电压表示数为12V，则R1∶R3的值为（ ）
A．3∶2B．1∶1C．9∶4D．4∶9
4．一般情况下，下列物体中容易导电的是（ ）
A．玻璃杯
B．塑料尺
C．铅笔芯
D．橡胶手套

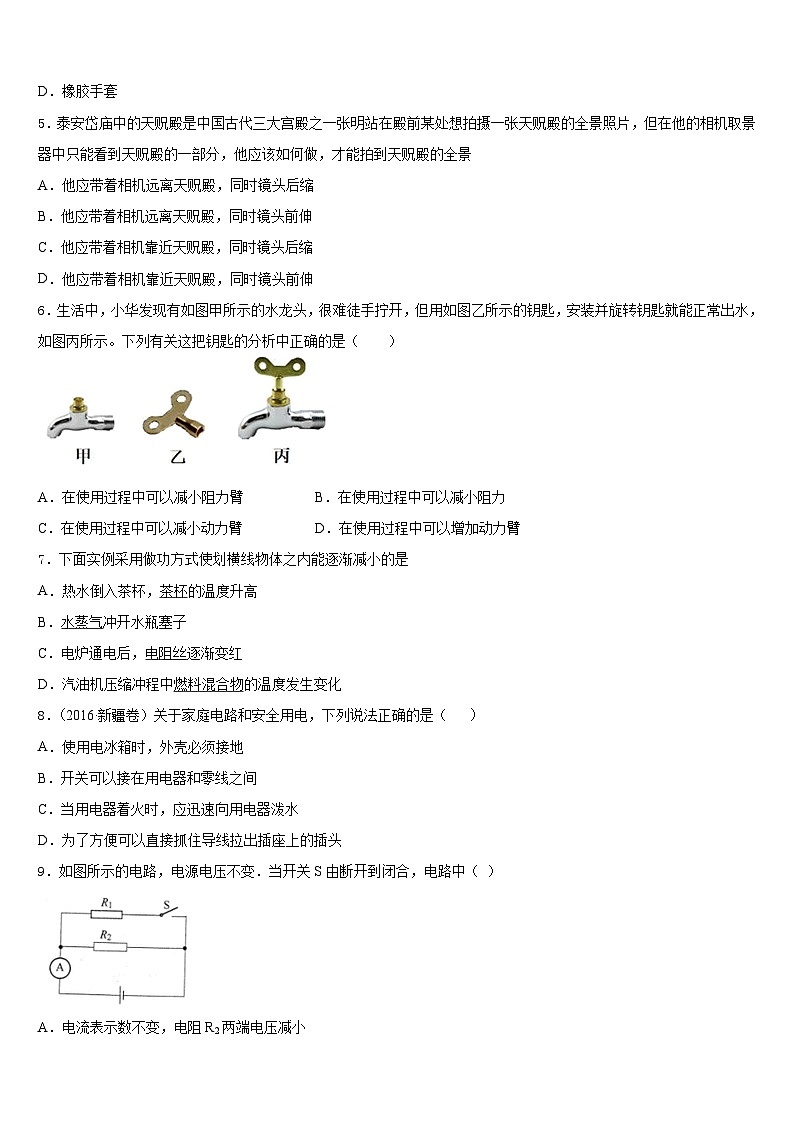

5．泰安岱庙中的天贶殿是中国古代三大宫殿之一张明站在殿前某处想拍摄一张天贶殿的全景照片，但在他的相机取景器中只能看到天贶殿的一部分，他应该如何做，才能拍到天贶殿的全景
A．他应带着相机远离天贶殿，同时镜头后缩
B．他应带着相机远离天贶殿，同时镜头前伸
C．他应带着相机靠近天贶殿，同时镜头后缩
D．他应带着相机靠近天贶殿，同时镜头前伸
6．生活中，小华发现有如图甲所示的水龙头，很难徒手拧开，但用如图乙所示的钥匙，安装并旋转钥匙就能正常出水，如图丙所示。下列有关这把钥匙的分析中正确的是（ ）
A．在使用过程中可以减小阻力臂B．在使用过程中可以减小阻力
C．在使用过程中可以减小动力臂D．在使用过程中可以增加动力臂
7．下面实例采用做功方式使划横线物体之内能逐渐减小的是
A．热水倒入茶杯，茶杯的温度升高
B．水蒸气冲开水瓶塞子
C．电炉通电后，电阻丝逐渐变红
D．汽油机压缩冲程中燃料混合物的温度发生变化
8．（2016·新疆卷）关于家庭电路和安全用电，下列说法正确的是（ ）
A．使用电冰箱时，外壳必须接地
B．开关可以接在用电器和零线之间
C．当用电器着火时，应迅速向用电器泼水
D．为了方便可以直接抓住导线拉出插座上的插头
9．如图所示的电路，电源电压不变．当开关S由断开到闭合，电路中（ ）
A．电流表示数不变，电阻R2两端电压减小

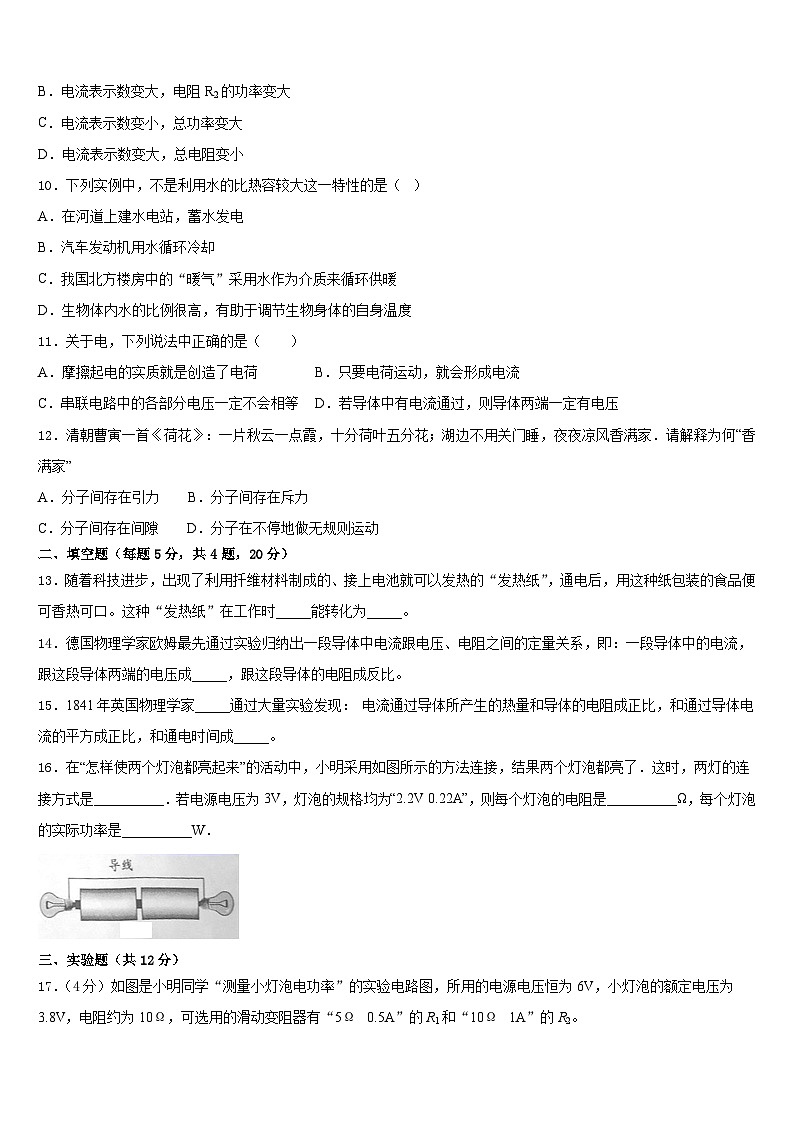

B．电流表示数变大，电阻R2的功率变大
C．电流表示数变小，总功率变大
D．电流表示数变大，总电阻变小
10．下列实例中，不是利用水的比热容较大这一特性的是（ ）
A．在河道上建水电站，蓄水发电
B．汽车发动机用水循环冷却
C．我国北方楼房中的“暖气”采用水作为介质来循环供暖
D．生物体内水的比例很高，有助于调节生物身体的自身温度
11．关于电，下列说法中正确的是（ ）
A．摩擦起电的实质就是创造了电荷B．只要电荷运动，就会形成电流
C．串联电路中的各部分电压一定不会相等D．若导体中有电流通过，则导体两端一定有电压
12．清朝曹寅一首《荷花》：一片秋云一点霞，十分荷叶五分花；湖边不用关门睡，夜夜凉风香满家．请解释为何“香满家”
A．分子间存在引力 B．分子间存在斥力
C．分子间存在间隙 D．分子在不停地做无规则运动
二、填空题（每题5分，共4题，20分）
13．随着科技进步，出现了利用扦维材料制成的、接上电池就可以发热的“发热纸”，通电后，用这种纸包装的食品便可香热可口。这种“发热纸”在工作时_____能转化为_____。
14．德国物理学家欧姆最先通过实验归纳出一段导体中电流跟电压、电阻之间的定量关系，即：一段导体中的电流，跟这段导体两端的电压成_____，跟这段导体的电阻成反比。
15．1841年英国物理学家_____通过大量实验发现： 电流通过导体所产生的热量和导体的电阻成正比，和通过导体电流的平方成正比，和通电时间成_____。
16．在“怎样使两个灯泡都亮起来”的活动中，小明采用如图所示的方法连接，结果两个灯泡都亮了．这时，两灯的连接方式是__________．若电源电压为3V，灯泡的规格均为“2.2V 0.22A”，则每个灯泡的电阻是__________Ω，每个灯泡的实际功率是__________W．
三、实验题（共12分）
17．（4分）如图是小明同学“测量小灯泡电功率”的实验电路图，所用的电源电压恒为6V，小灯泡的额定电压为3.8V，电阻约为10Ω，可选用的滑动变阻器有“5Ω 0.5A”的R1和“10Ω 1A”的R2。
（1）为了完成实验，你认为应该选用的滑动变阻器是_________。（选填“R1”或“R2”）
（2）闭合开关，正确移动滑片，当灯泡正常发光时，电流表示数如图乙所示，则通过小灯泡的电流是___________A，灯泡的额定功率是___________W。
（3）小明想利用这些器材测量另一个未知电阻Rx的阻值，但发现电流表已经损坏。小华帮他找来一个定值电阻R0并设计另一个实验方案，如图丙所示：
①先闭合开关S、S1，记下电压表示数U1
②再_______，记下电压表示数U2，则Rx=_____(表达式用测得的量与已知量表示)。
18．（4分）某小组用如图所示的实验装置研究“电流通过导体时产生的热量跟电阻的关系”。甲、乙两个相同瓶中装有煤油。
(1)该实验应使两个瓶中煤油的质量_________，电阻丝R1、R2的阻值_________，将电路设计为串联，是为了使通过R1、R2的电流及通电时间_________（前面三空选填“相等”或“不相等”）。这种研究方法在物理学中叫做_________法。
(2)该小组应通过观测_________（选填“温度计示数”或“加热时间”）来比较两瓶中煤油吸热的多少。由这个实验可以得到结论：当电流一定时，导体的电阻越大，产生的热量就越_________。
19．（4分）按如图的电路图做实验，闭合开关，两表读数如图甲。L突然烧断后，两表示数如图乙，定值电阻R两端电压为U、流经定值电阻R的电流为I. 与L烧断前相比：
(1)烧断后U ______（选填“变大”、“变小”或“不变”）；
(2)烧断后I______（选填“变大”、“变小”或“不变”），并写出判断依据：_________。
(3)R的阻值为______Ω，此时若通电时间100s，则定值电阻产生的热量是______J。
四、作图题（共16分）
20．（8分）为了探究电流跟电压的关系，王亮同学设计了如图甲所示的电路。
请根据电路图，用笔画线代替导线将图乙中未连成完整的电路连接起来（导线不能交叉）。
（_____）
21．（8分）请根据图所示的实物连接图，在右侧虚线框内画出对应的电路图．
（_______）
五、计算题（共22分）
22．（10分）如图所示，已知电源电压为6V，电阻R1＝20Ω、R2＝10Ω．
（1）当开关S1、S2均断开时，电压表的示数为4V，求电流表的示数和R3的阻值．
（2）当开关S1、S2均闭合时，求电压表和电流表的示数．
23．（12分）有一种新型电饭锅，它采用“聪明火”技术，智能化的控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示。R1和R2均为电热丝，S1是自动控制开关。煮饭时，把电饭锅接入220V的电路中，在电饭锅工作的30min内，电路中总电流随时间变化的图象如图乙所示。求：
(1)S和S1都闭合时，电饭锅的电功率和加热时间；
(2)R2的阻值以及电饭锅的保温时间和保温功率；
(3)这30min内电饭锅产生的热量，如果改用由煤气加热的高压锅煮饭（忽略热损耗），需要完全燃烧煤气多少m3?（煤气的热值q=3.9×107J/m3）
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、C
4、C
5、A
6、D
7、B
8、A
9、D
10、A
11、D
12、D
二、填空题（每题5分，共4题，20分）
13、电 内能
14、正比
15、焦耳 正比
16、串联；43；3.4．
三、实验题（共12分）
17、R2 0.3 1.14 断开S1
18、相等 不相等 相等 控制变量 温度计示数 多
19、变大 变大 烧断后，由两电压表的示数可以看出，定值电阻R两端的电压U变大。根据欧姆定律得，R一定时，U增大，I增大，所以流经定值电阻R的电流I变大 9 81
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）0.4A； 5Ω；（2）6V和0.9A．
23、 (1)660W；900s；(2)220Ω；900s；440W；(3)2.54m3
