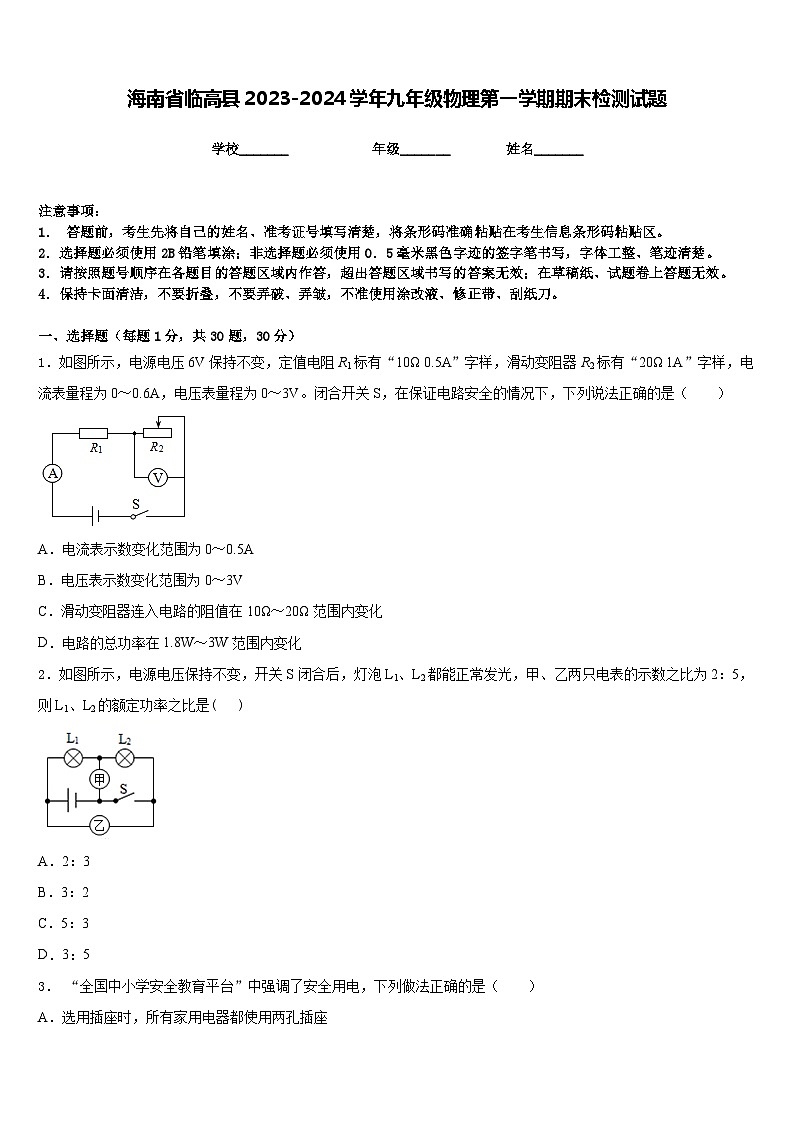

海南省临高县2023-2024学年九年级物理第一学期期末检测试题含答案

这是一份海南省临高县2023-2024学年九年级物理第一学期期末检测试题含答案，共10页。
学校_______ 年级_______ 姓名_______
注意事项：
1． 答题前，考生先将自己的姓名、准考证号填写清楚，将条形码准确粘贴在考生信息条形码粘贴区。
2．选择题必须使用2B铅笔填涂；非选择题必须使用0．5毫米黑色字迹的签字笔书写，字体工整、笔迹清楚。
3．请按照题号顺序在各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试题卷上答题无效。
4．保持卡面清洁，不要折叠，不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．如图所示，电源电压6V保持不变，定值电阻R1标有“10Ω 0.5A”字样，滑动变阻器R2标有“20Ω 1A”字样，电流表量程为0～0.6A，电压表量程为0～3V。闭合开关S，在保证电路安全的情况下，下列说法正确的是（ ）
A．电流表示数变化范围为0～0.5A
B．电压表示数变化范围为0～3V
C．滑动变阻器连入电路的阻值在10Ω～20Ω范围内变化
D．电路的总功率在1.8W～3W范围内变化
2．如图所示，电源电压保持不变，开关S闭合后，灯泡L1、L2都能正常发光，甲、乙两只电表的示数之比为2：5，则L1、L2的额定功率之比是( )
A．2：3
B．3：2
C．5：3
D．3：5
3． “全国中小学安全教育平台”中强调了安全用电，下列做法正确的是（ ）

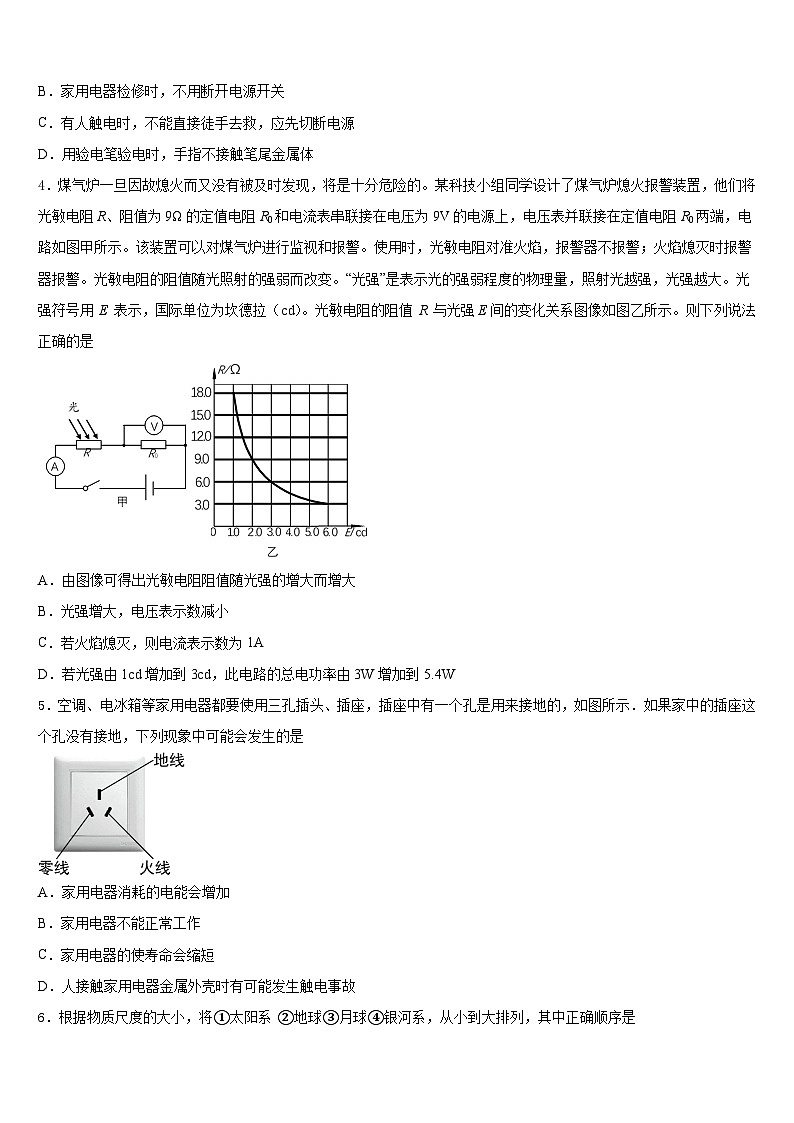

A．选用插座时，所有家用电器都使用两孔插座
B．家用电器检修时，不用断开电源开关
C．有人触电时，不能直接徒手去救，应先切断电源
D．用验电笔验电时，手指不接触笔尾金属体
4．煤气炉一旦因故熄火而又没有被及时发现，将是十分危险的。某科技小组同学设计了煤气炉熄火报警装置，他们将光敏电阻R、阻值为9Ω的定值电阻R0和电流表串联接在电压为9V的电源上，电压表并联接在定值电阻R0两端，电路如图甲所示。该装置可以对煤气炉进行监视和报警。使用时，光敏电阻对准火焰，报警器不报警；火焰熄灭时报警器报警。光敏电阻的阻值随光照射的强弱而改变。“光强”是表示光的强弱程度的物理量，照射光越强，光强越大。光强符号用 E 表示，国际单位为坎德拉（cd）。光敏电阻的阻值 R 与光强E间的变化关系图像如图乙所示。则下列说法正确的是
A．由图像可得出光敏电阻阻值随光强的增大而增大
B．光强增大，电压表示数减小
C．若火焰熄灭，则电流表示数为1A
D．若光强由1cd增加到3cd，此电路的总电功率由3W增加到5.4W
5．空调、电冰箱等家用电器都要使用三孔插头、插座，插座中有一个孔是用来接地的，如图所示．如果家中的插座这个孔没有接地，下列现象中可能会发生的是
A．家用电器消耗的电能会增加
B．家用电器不能正常工作
C．家用电器的使寿命会缩短
D．人接触家用电器金属外壳时有可能发生触电事故

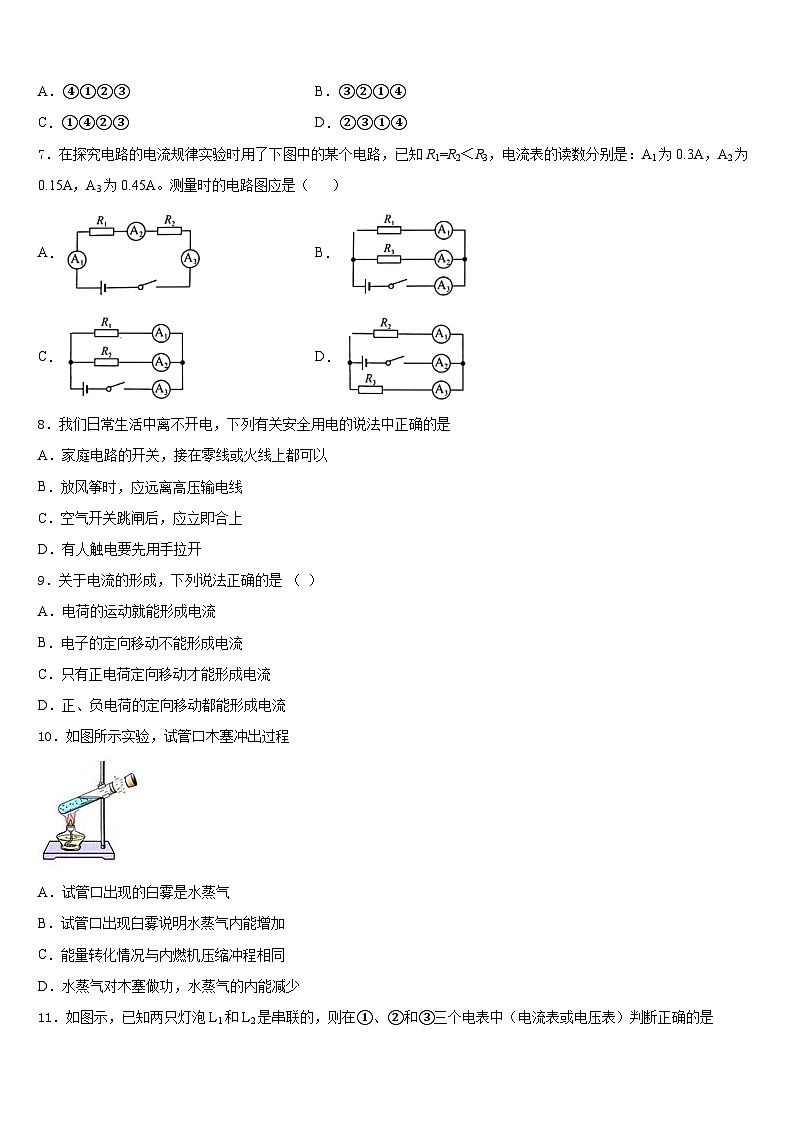

6．根据物质尺度的大小，将①太阳系 ②地球③月球④银河系，从小到大排列，其中正确顺序是
A．④①②③B．③②①④
C．①④②③D．②③①④
7．在探究电路的电流规律实验时用了下图中的某个电路，已知R1=R2＜R3，电流表的读数分别是：A1为0.3A，A2为0.15A，A3为0.45A。测量时的电路图应是（ ）
A．B．
C．D．
8．我们日常生活中离不开电，下列有关安全用电的说法中正确的是
A．家庭电路的开关，接在零线或火线上都可以
B．放风筝时，应远离高压输电线
C．空气开关跳闸后，应立即合上
D．有人触电要先用手拉开
9．关于电流的形成，下列说法正确的是 （ ）
A．电荷的运动就能形成电流
B．电子的定向移动不能形成电流
C．只有正电荷定向移动才能形成电流
D．正、负电荷的定向移动都能形成电流
10．如图所示实验，试管口木塞冲出过程
A．试管口出现的白雾是水蒸气
B．试管口出现白雾说明水蒸气内能增加
C．能量转化情况与内燃机压缩冲程相同
D．水蒸气对木塞做功，水蒸气的内能减少
11．如图示，已知两只灯泡L1和L2是串联的，则在①、②和③三个电表中（电流表或电压表）判断正确的是
A．①是电流表，②和③是电压表
B．①和③是电压表，②是电流表
C．①和②是电流表，③是电压表
D．①②和③都是电流表
12．如图所示，电源电压不变，闭合开关S后，滑动变阻器滑片自a向b移动的过程中
A．电压表V1示数变大，V2示数变大，电流表A的示数变大
B．电压表V1示数变小，V2示数变大，电流表A的示数变小
C．电压表V1示数不变，V2示数变小，电流表A的示数变大
D．电压表V1示数不变，V2示数变大，电流表A的示数变小
二、填空题（每题5分，共4题，20分）
13．比热容是物质的一种属性，每种物质都有自己的比热容，查表可知，水的比热容是c水=4.2×103J/(kg.0C)表示________，一桶水倒掉一半后，剩下的水的比热容_____（变大/不变/变小），如果水结成冰后比热容_______。（变大/不变/变小）
14．如图甲所示电路，电源电压恒定，R0为定值电阻，闭合开关后，滑片P由变阻器的一端滑到另一端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断电源电压是_________V，定值电阻R0的阻值是________Ω，滑动变阻器Rx的最大阻值为________Ω。
15．抽油烟机在工作时，电动机带动风扇高速转动，使烟罩口处气体流速大大加快，压强_____（选填“变大”、“变小”或“不变”），使油烟进入烟罩内．如图是小玉家的电能表，她家的用电器总功率不能超过_____W．已知她家抽油烟机额定功率为200W，小玉炒菜过程中，抽油烟机单独正常工作，电能表的表盘转了30转，则抽油烟机的工作时间为_____min．
16．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U-I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是_____，电阻R1的阻值是_____，电阻R2的阻值是______．
三、实验题（共12分）
17．（4分）小红用图示装置探究滑轮组提升重物时的机械效率．下表是她设计的实验数据记录表格及所测的数据：
（1）请将表格中信息补充完整：；
（2）小红在实验中所用动滑轮的重量最有可能是_____
A．0.9N B．1N C．1.2N D．1.5N
（3）请依据表格中数据，计算第3次实验时，滑轮组的机械效率______；
（4）请分析小红的实验数据（写出分析过程），为提高该滑轮组提升重物时的机械效率，可以采取的措施是什么______？
18．（4分）王瑞同学使用甲图所示器材，测量小灯泡的额定功率。
（1）在连接电路时，开关S应处于_____状态，滑动变阻器的滑片P应放在电阻最_____的位置。
（2）王瑞同学连接了如图甲所示的电路，闭合开关，电流表_____示数，电压表_____示数。（两空均选填“有”或“无”）
（3）他仔细检查电路。发现有一根导线连接错误。请你在图甲中错误的导线上画“×”，并用笔画线代替导线画出正确的一根连接导线。
（_________）
（4）正确连接电路后，团合开关，调节滑动变阻器滑片P，当电压表的示数为2.5V时，观察到电流表示数如图乙所示，此时灯泡正常发光，小灯泡的额定功率为_____W。
（5）同组李华同学想测小灯泡发出强光时的功率，应继续向_____（选填“A”或“B”）端移动滑片P，适当增大灯泡两端的电压。
（6）现有一个电压约为20V的电源（电压保持不变），一个量程为0～0.6A的电流表，三个阻值已知的电阻R1 （20Ω）、R2 （30Ω）、R3 （10kΩ），开关和导线若干。请合理选择器材设计实验，比较精确地测出约为10Ω的未知电阻Rx的阻值。要求：
a．画出实验电路图：
（__________）
b．写出主要的实验步骤（测量量用相应的物理量的符号表示）
（__________）
C．写出待测电阻Rx的表达式_____（用已知量和测量量表示）。
19．（4分）雨天乘车时，小华发现小车前挡风玻璃上的刮水器随着雨的大小，刮动的速度相应地发生变化．雨停后，刮水器自动停止工作．小华查阅相关资料后，发现它的工作电路中安装有“雨水检测金属网”装置．小华想，该装置究竟在刮水器工作中起到了什么作用，于是他自制了如图1所示的雨水检测金属网（以下简称检测网），并设计了如图2所示模拟电路进行探究．
（1）小华按照所设计的电路图连接电路，实验时，检测网未放入雨水中，电路处于断开状态，再将检测网放入雨水中，电路接通，表明雨水是_____（选填“导体”或“绝缘体”）．小华通过观察电路中_____的变化，来判断电动机转速的变化，从而反映刮水器刮水速度的变化．
（2）将检测网竖立并浸入雨水中不同深度处进行实验，记录如下数据：
①结合上述实验将表格中的数据补充完整．
②分析数据可知，检测网浸入雨水中深度越深，电流表示数越大．这说明a、b间接入电路的电阻在_____（选填“变大”或“变小”）．根据影响导体电阻大小的因素可知：a、b间接入电路的电阻变化是由导体的_____变化引起的．
四、作图题（共16分）
20．（8分）如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作．
（_______）
21．（8分）请根据图所示的实物图，画出对应的电路图．
五、计算题（共22分）
22．（10分）如表为现在家庭、宾馆常用的无线电水壶（一种在倒水时导线脱离，用电加热的方便水壶）的铭牌，某同学用这种电水壶烧开水，他将水放至最大容量，测得水的初温是20℃通电5分50秒，水烧开（在一个标准大气压下），试通过计算，回答下列问题：
（1）算一算此电水壶正常工作时的电流；
（2）该电水壶正常工作时电热丝的电阻多大？
（3）水从20℃烧开所吸收的热量是多少？（水的比热容c=4.2×103J/（kg•℃））
（4）现测得电源电压为210伏，算一算此电水壶工作的效率．
23．（12分）如图所示的电路中，电源电压保持不变，电阻R2的阻值为30Ω。当开关S闭合时，电流表的示数为0.4A。当开关S和S1都闭合时，电流表示数为1.2A．求
(1)电源电压；
(2)电阻R1的阻值；
(3)开关S和S1都闭合时，整个电路1min消耗的电能。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、B
3、C
4、D
5、D
6、B
7、B
8、B
9、D
10、D
11、B
12、B
二、填空题（每题5分，共4题，20分）
13、1kg的水温度升高(或降低)1℃时吸热(或放出)的热量是4.2×103J 不变 变小
14、18 6 12
15、变小 4400 3
16、6V 10Ω 20Ω
三、实验题（共12分）
17、绳端移动距离s/cm A 第3次实验时，滑轮组的机械效率为80% 在动滑轮重力不变时，增加物体的重力可以提高机械效率
18、断开 大 无 有 1.3 A 只闭合S2，记下电流表示数I1 只闭合S1，记下电流表示数I2 =30
19、导体 电流表示数 0 变小 横截面积
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）电水壶正常工作时的电流约为5.5A；（2）该电水壶电热丝的电阻约为40Ω；（3）水从20℃烧开所吸收的热量是3.444×105J； （4）现测得电源电压为210V，此电水壶工作的效率约为89.3%．
23、 (1)12V；(2)15Ω；(2)864J
实验
序号
物重
G/N
物体上升
高度h/cm
手的拉力
F/N
_____
1
2
10
1.0
30
2
3
10
1.4
30
3
6
10
2.5
30
检测网浸入雨水中部分
未浸入
1/3浸入
2/3浸入
全部浸入
电流表的示数/A
_____
0.16
0.20
0.32
额定电压
220V
额定功率
1210W
最大容量
1L
