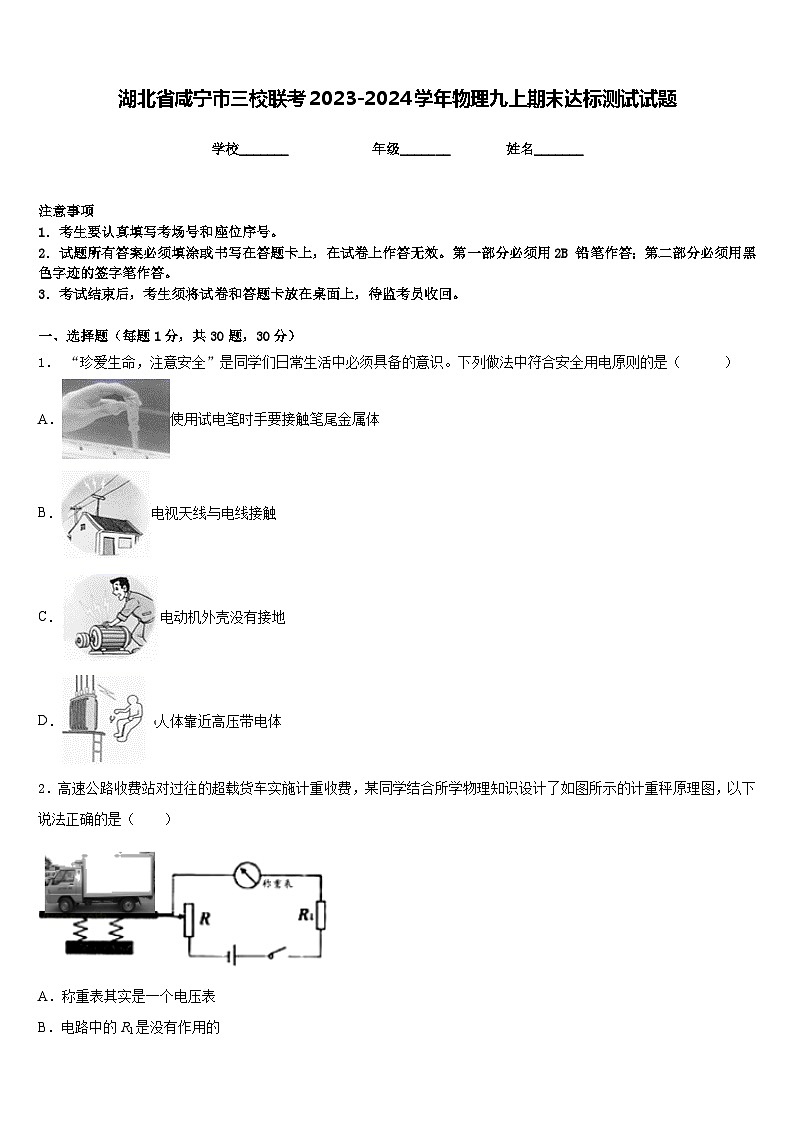

湖北省咸宁市三校联考2023-2024学年物理九上期末达标测试试题含答案

这是一份湖北省咸宁市三校联考2023-2024学年物理九上期末达标测试试题含答案，共8页。试卷主要包含了考生要认真填写考场号和座位序号，如图所示，下列有关热和能的说法中正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1． “珍爱生命，注意安全”是同学们日常生活中必须具备的意识。下列做法中符合安全用电原则的是（ ）
A．使用试电笔时手要接触笔尾金属体
B．电视天线与电线接触
C．电动机外壳没有接地
D．人体靠近高压带电体
2．高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（ ）
A．称重表其实是一个电压表
B．电路中的R1是没有作用的

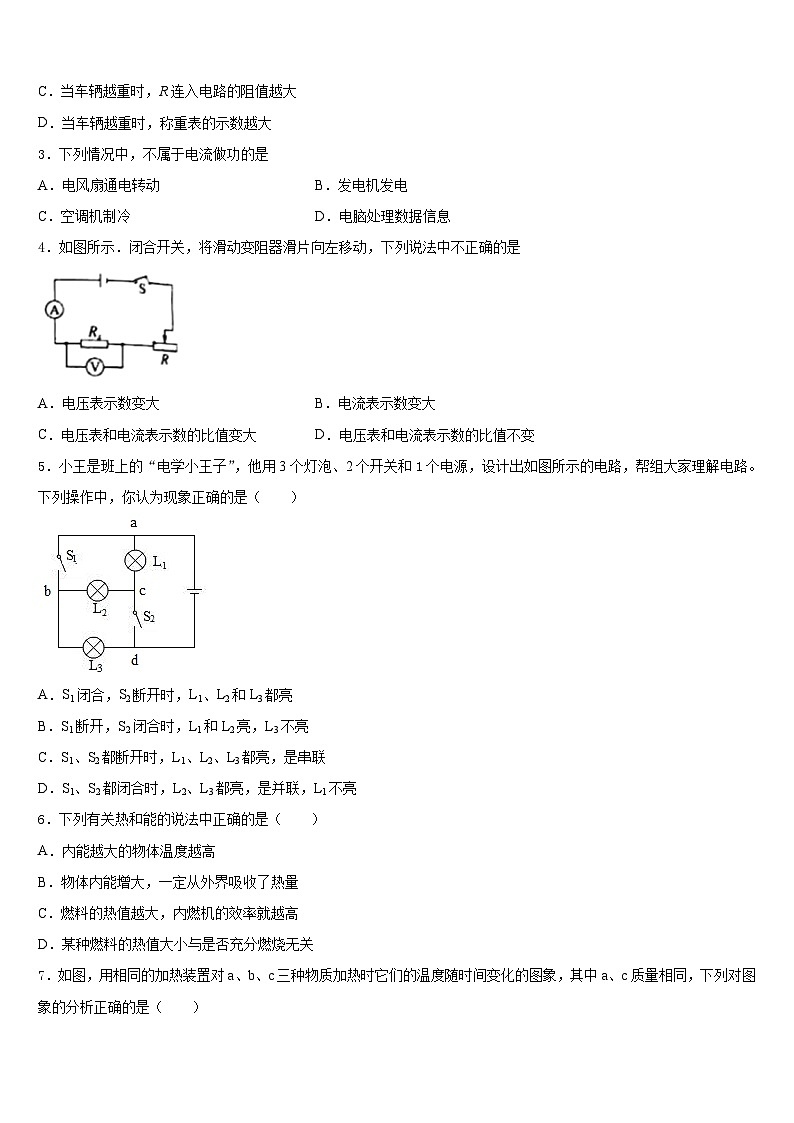

C．当车辆越重时，R连入电路的阻值越大
D．当车辆越重时，称重表的示数越大
3．下列情况中，不属于电流做功的是
A．电风扇通电转动B．发电机发电
C．空调机制冷D．电脑处理数据信息
4．如图所示．闭合开关，将滑动变阻器滑片向左移动，下列说法中不正确的是
A．电压表示数变大B．电流表示数变大
C．电压表和电流表示数的比值变大D．电压表和电流表示数的比值不变
5．小王是班上的“电学小王子”，他用3个灯泡、2个开关和1个电源，设计出如图所示的电路，帮组大家理解电路。下列操作中，你认为现象正确的是（ ）
A．S1闭合，S2断开时，L1、L2和L3都亮
B．S1断开，S2闭合时，L1和L2亮，L3不亮
C．S1、S2都断开时，L1、L2、L3都亮，是串联
D．S1、S2都闭合时，L2、L3都亮，是并联，L1不亮
6．下列有关热和能的说法中正确的是（ ）
A．内能越大的物体温度越高
B．物体内能增大，一定从外界吸收了热量
C．燃料的热值越大，内燃机的效率就越高
D．某种燃料的热值大小与是否充分燃烧无关

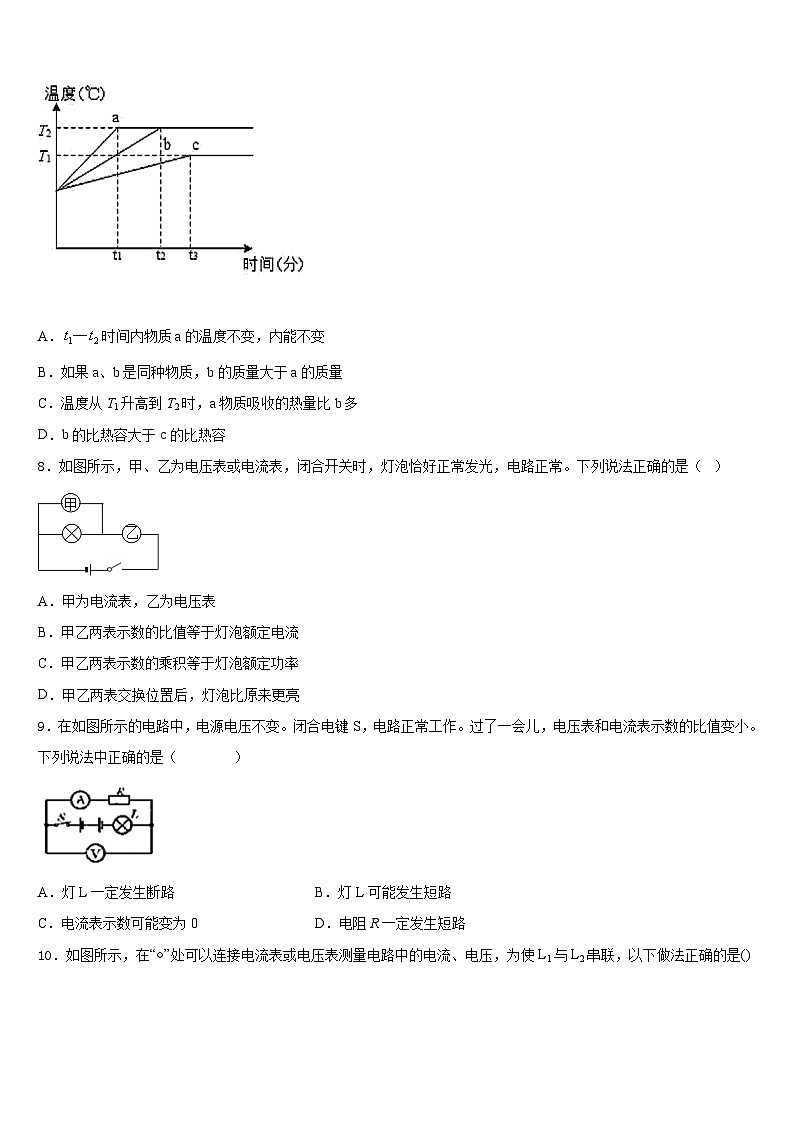

7．如图，用相同的加热装置对a、b、c三种物质加热时它们的温度随时间变化的图象，其中a、c质量相同，下列对图象的分析正确的是（ ）
A．时间内物质a的温度不变，内能不变
B．如果a、b是同种物质，b的质量大于a的质量
C．温度从T1升高到T2时，a物质吸收的热量比b多
D．b的比热容大于c的比热容
8．如图所示，甲、乙为电压表或电流表，闭合开关时，灯泡恰好正常发光，电路正常。下列说法正确的是（ ）
A．甲为电流表，乙为电压表
B．甲乙两表示数的比值等于灯泡额定电流
C．甲乙两表示数的乘积等于灯泡额定功率
D．甲乙两表交换位置后，灯泡比原来更亮
9．在如图所示的电路中，电源电压不变。闭合电键S，电路正常工作。过了一会儿，电压表和电流表示数的比值变小。下列说法中正确的是（ ）
A．灯L一定发生断路B．灯L可能发生短路
C．电流表示数可能变为0D．电阻R一定发生短路
10．如图所示，在“○”处可以连接电流表或电压表测量电路中的电流、电压，为使L1与L2串联，以下做法正确的是()
A．a为电流表，b为电压表，c为电流表
B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表
D．a为电流表，b为电流表，c为电流表
11．在篮球比赛中，运动员对篮球没有做功的过程是
A．运球B．扣篮C．跳投D．擦板
12．爱玩的小弟在客厅地板上水平推箱子，但没有推动。下列说法正确的是
A．重力对箱子没有做功B．小弟对箱子的推力小于地板对箱子的阻力
C．小弟对箱子做了功D．箱子所受的重力与箱子对地面的压力是一对平衡力
二、填空题（每题5分，共4题，20分）
13．在斜面上将一个重600N的物体匀速拉到高处，沿斜面向上的拉力F=400N，拉动的距离s=4.5m，提升高度h=1.8m，所用时间t=30s．则拉力F做功的功率为________W，此过程中物体受到的摩擦力为________N．
14．标有“6V 3W”的小灯泡正常发光时的电流是_____A，将小灯泡和一个10Ω的定值电阻串联接在电压为8V的电源上，此时电路中的电流是0.4A，则定值电阻两端的电压是_____V，小灯泡的实际功率是_____W。
15．如图是小明家电能表，他家用电器总功率不能超过_____W．当小明家只有一台电脑工作时，3min内转盘正好转过6r，则电脑消耗的电能是_____J，它的电功率是_____W．若再打开电灯，电能表的转盘转速将_____（选填“变快”或“变慢”）。
16．在烈日当空的海边玩耍，你会发现沙子烫脚，而海水是凉凉的，这是因为海水的________较大；沙子温度的升高，是通过________的方式改变内能的。泡方便面时，调料包很难被撕开，说明分子间存在________力；倒入开水，过一会儿闻到香味，这是________现象。
三、实验题（共12分）
17．（4分）用图所示的实验装置，探究“电流产生的磁场方向与电流方向是否有关”。请回答如下问题：
(1)闭合开关前，首先使导线方向与小磁针静止时指向一致，其目的是为了避免_______对实验产生的影响，使实验现象便于观察。
(2)实验过程中，需要改变的是_____________。
(3)电流产生的磁场方向是否改变是通过_________是否改变来反映的。
18．（4分）在“测小灯泡电功率”的实验中，实验室为每个小组提供的器材有：电压恒为5v的电源一个，电流表（0~0.6A、0~3A）、电压表（0~3V、0~15V）各一个，开关一个，标有“20 Ω lA”的滑动变阻器一个，导线若干，额定电压为3、8V小灯泡一个。实验前电压表与电流表均已调零。第一小组的同学实验时按如图甲所示方式连接电路。
(1)连接电路时，开关应____ 。（选填“闭合”或“断开”）。
(2)开关闭合前，应把滑动变阻器的滑片调到____。（选填“A”或“B”）端。
(3)闭合开关，发现小灯泡不发光，电流表有示数，电压表无示数，则故障原因可能是_________。
(4)排除故障后，调节滑片到某一位置时，灯恰好正常发光。此时电流表的示数如图乙，则通过小灯泡的电流为_____A，小灯泡的额定功率为____W。
(5)该小组的同学们经过多次实验，记录了多组电压与电流值，并绘出如图丙所示图象。通过分析图象，发现小灯泡灯丝电阻是变化的，这是由于_________________。
(6)第二小组的同学在实验中发现，本组的电压表0~15V的量程已损坏，而0~3V的量程可以使用。经过研究设计了如图丁所示电路，完成了小灯泡功率的测量。实验时，调节滑动变阻器的滑片，当电压表的示数为____V时，小灯泡正常发光。
(7)第二小组的同学在实验过程中，为保证电表不超量程，小灯泡不超额定值。滑动变阻器接入电路的阻值范围为__________。
19．（4分）某同学用电流表、导线、开关及新的干电池等实验器材连接成图所示的电路装置，他先后将AB和CD两根长度相同的镍铬合金丝接入电路中，同时观察电流表的示数。该同学探究的问题是：合金丝的电阻与________ 是否有关。
四、作图题（共16分）
20．（8分）请在如图所示的家庭电路中，以笔画线代替导线，将各元件正确接入电路，其中开关只控制灯泡，三孔插座带保险盒。
（_______）
21．（8分）请设计一个由干电池供电、开关控制微型电动机工作的简单电路。在如图所示的虚线方框内画出电路图。
五、计算题（共22分）
22．（10分）如图所示，图甲是根据欧姆定律制成的可以直接测量电阻的仪器——欧姆表，图乙是其内部简化电路图，E是内置电源（内阻忽略不计），恒定电压为1.5V，G是电流表，是最大阻值为的滑动变阻器。
(1)当把两表笔直接相接（即外接电阻值为）且把滑动变阻器调到最大阻值端时，表头上的电流表为满偏（指针位于最大位置），其大小为5mA，则欧姆表内显示示数的电流表G的内阻为多少？
(2)若在两表笔间接一个待测电阻且将滑动变阻器调到最大阻值端，此时指针正好偏在满刻度的一半处，则待测电阻的阻值为多少？
(3)通过上面的计算，请你判断该欧姆表表盘上较大的电阻值是标在刻度盘的左边还是右边。
23．（12分）有一个电热水壶，铭牌如表所示。(不计热量的损失)求：
（1）将质量为1kg、温度为20℃的一壶冷水加热到100℃，水吸收的热量是多少？
（2）电热水壶正常工作多长时间才能把这壶水加热到100℃？
（3）若在用电高峰期，实际电压只有200V，要把同样的这壶水加热到100℃，至少需要多长时间？（不考虑温度对电阻的影响）
参考答案
一、选择题（每题1分，共30题，30分）
1、A
2、D
3、B
4、C
5、C
6、D
7、B
8、C
9、D
10、B
11、D
12、A
二、填空题（每题5分，共4题，20分）
13、60 160
14、0.5 4 1.6
15、8800 3.6×104 200 变快
16、比热容 热传递 引 扩散
三、实验题（共12分）
17、地磁场（地磁场等其他外部磁场） 电流的方向 小磁针的偏转方向
18、断开 A 小灯泡短路 0.4 1.52 灯丝电阻随温度而改变 1.2 3Ω~12Ω
19、合金丝的横截面积大小
四、作图题（共16分）
20、
21、答案如图：
五、计算题（共22分）
22、 (1) ；(2) ；(3)左边
23、（1）3.36×105J ；（2）336s ；（3）406.56s
电热水壶
型号：91440
电压：220V
频率：50Hz
功率：1000W
最大水量：1kg
