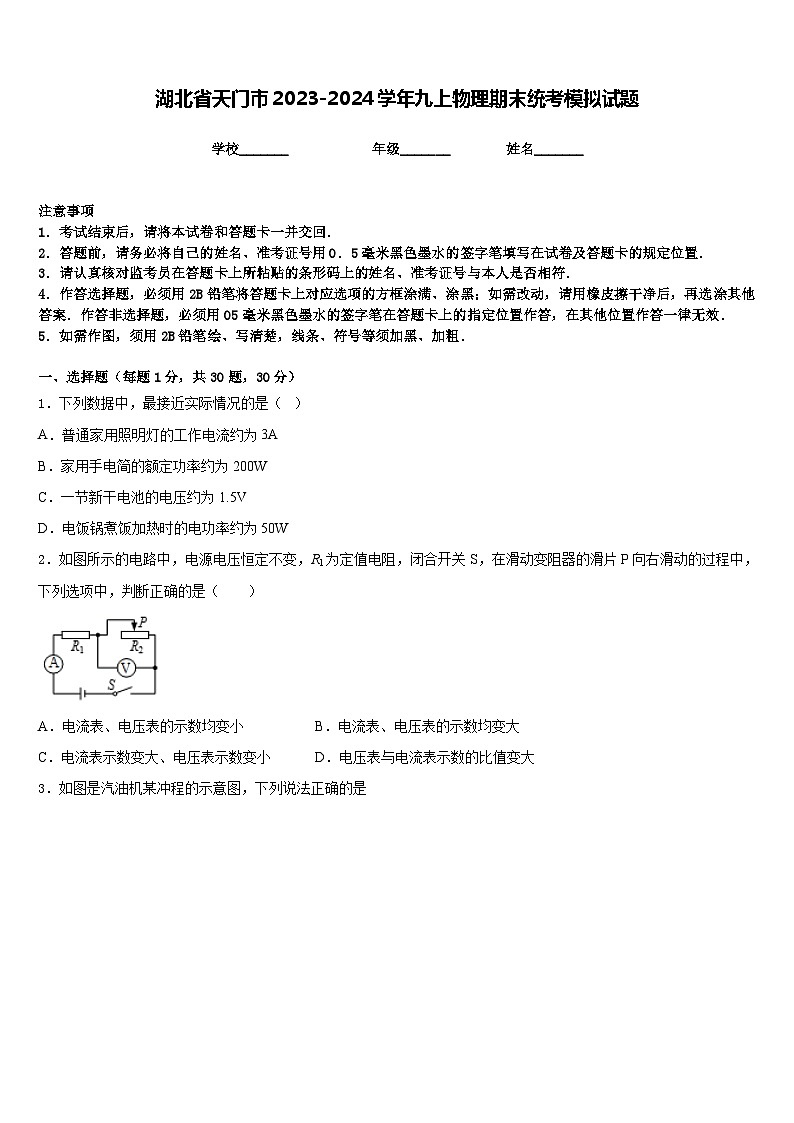

湖北省天门市2023-2024学年九上物理期末统考模拟试题含答案

这是一份湖北省天门市2023-2024学年九上物理期末统考模拟试题含答案，共9页。

学校_______ 年级_______ 姓名_______
注意事项
1．考试结束后，请将本试卷和答题卡一并交回．
2．答题前，请务必将自己的姓名、准考证号用0．5毫米黑色墨水的签字笔填写在试卷及答题卡的规定位置．
3．请认真核对监考员在答题卡上所粘贴的条形码上的姓名、准考证号与本人是否相符．
4．作答选择题，必须用2B铅笔将答题卡上对应选项的方框涂满、涂黑；如需改动，请用橡皮擦干净后，再选涂其他答案．作答非选择题，必须用05毫米黑色墨水的签字笔在答题卡上的指定位置作答，在其他位置作答一律无效．
5．如需作图，须用2B铅笔绘、写清楚，线条、符号等须加黑、加粗．
一、选择题（每题1分，共30题，30分）
1．下列数据中，最接近实际情况的是（ ）
A．普通家用照明灯的工作电流约为3A
B．家用手电简的额定功率约为200W
C．一节新干电池的电压约为1.5V
D．电饭锅煮饭加热时的电功率约为50W
2．如图所示的电路中，电源电压恒定不变，R1为定值电阻，闭合开关S，在滑动变阻器的滑片P向右滑动的过程中，下列选项中，判断正确的是（ ）
A．电流表、电压表的示数均变小B．电流表、电压表的示数均变大
C．电流表示数变大、电压表示数变小D．电压表与电流表示数的比值变大

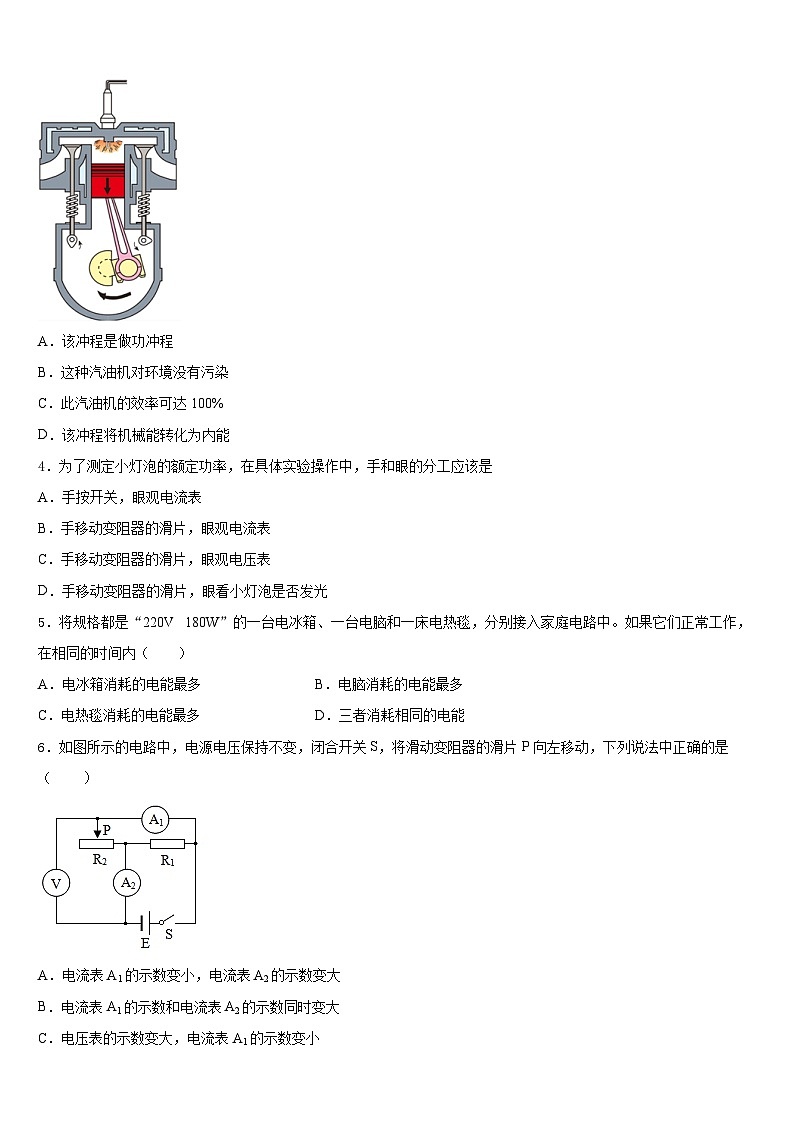

3．如图是汽油机某冲程的示意图，下列说法正确的是
A．该冲程是做功冲程
B．这种汽油机对环境没有污染
C．此汽油机的效率可达100%
D．该冲程将机械能转化为内能
4．为了测定小灯泡的额定功率，在具体实验操作中，手和眼的分工应该是
A．手按开关，眼观电流表
B．手移动变阻器的滑片，眼观电流表
C．手移动变阻器的滑片，眼观电压表
D．手移动变阻器的滑片，眼看小灯泡是否发光
5．将规格都是“220V 180W”的一台电冰箱、一台电脑和一床电热毯，分别接入家庭电路中。如果它们正常工作，在相同的时间内（ ）
A．电冰箱消耗的电能最多B．电脑消耗的电能最多
C．电热毯消耗的电能最多D．三者消耗相同的电能
6．如图所示的电路中，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（ ）
A．电流表A1的示数变小，电流表A2的示数变大
B．电流表A1的示数和电流表A2的示数同时变大
C．电压表的示数变大，电流表A1的示数变小

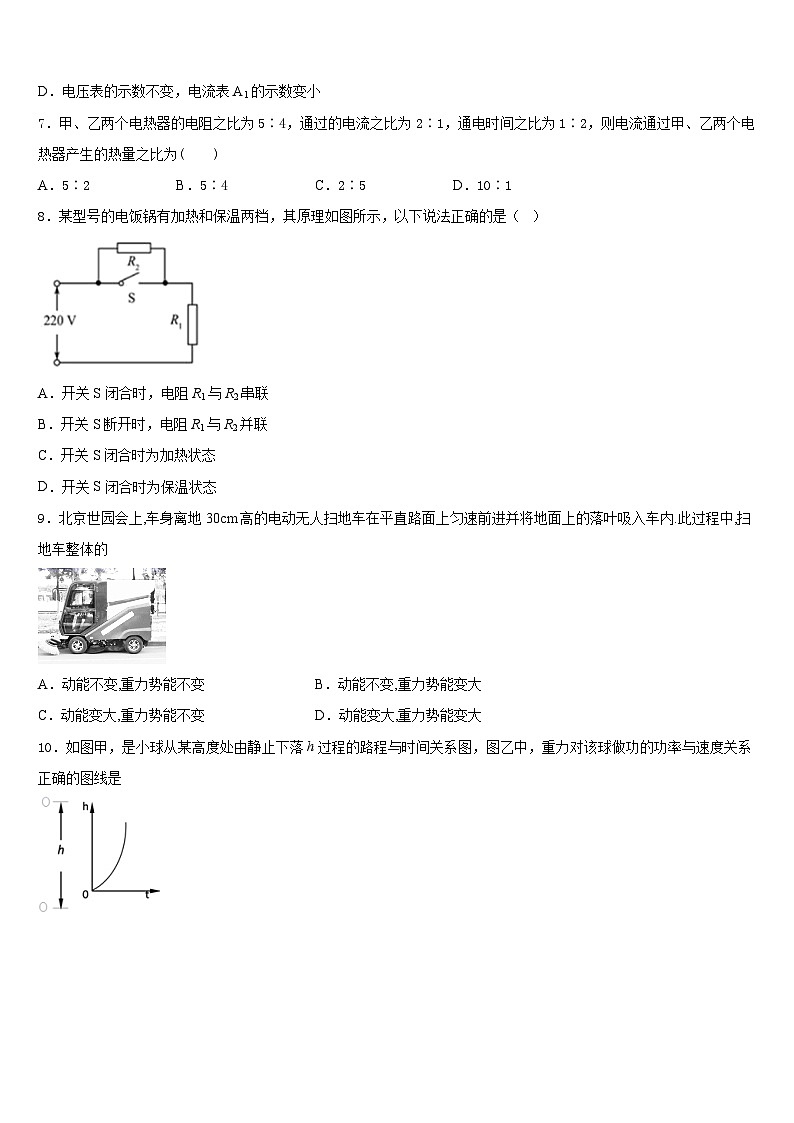

D．电压表的示数不变，电流表A1的示数变小
7．甲、乙两个电热器的电阻之比为5∶4，通过的电流之比为2∶1，通电时间之比为1∶2，则电流通过甲、乙两个电热器产生的热量之比为( )
A．5∶2B．5∶4C．2∶5D．10∶1
8．某型号的电饭锅有加热和保温两档，其原理如图所示，以下说法正确的是（ ）
A．开关S闭合时，电阻R1与R2串联
B．开关S断开时，电阻R1与R2并联
C．开关S闭合时为加热状态
D．开关S闭合时为保温状态
9．北京世园会上,车身离地30cm高的电动无人扫地车在平直路面上匀速前进并将地面上的落叶吸入车内.此过程中,扫地车整体的
A．动能不变,重力势能不变B．动能不变,重力势能变大
C．动能变大,重力势能不变D．动能变大,重力势能变大
10．如图甲，是小球从某高度处由静止下落h过程的路程与时间关系图，图乙中，重力对该球做功的功率与速度关系正确的图线是
A．B．
C．D．
11．如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R的滑片P向右移动在此过程中，正确的是

A．电流表A示数变大，灯泡L亮度变亮
B．电流表A示数变大，电压表V1示数不变
C．电流表A示数变小，电压表V2示数变大
D．电流表A示数变小，灯泡L亮度变暗
12．住宅楼道灯是用光控开关和声音开关共同控制的。光控开关能在天黑时自动闭合，天亮时自动断开；而声控开关在有声音时自动闭合，无声音时自动断开。如图，是小明设计的电路图，其中可以节约用电的是
A．B．
C．D．
二、填空题（每题5分，共4题，20分）
13．电能表是测量______的仪表，小明家的电能表上月末的示数为，本月末的示数为，则本月消耗的电能为_______kW·h。
14．电路元件甲和乙的电流与两端电压的关系如图所示，由图可知，若将甲、乙并联到电压为2V的两端，干路中的电流是__________A；若将两电阻串联接入电压为3V的电源两端，则此时电路中电流为 __________A。
15．两个电阻R1=10Ω，R2=15Ω，串联起来接到某一电源上，通过两电阻的电流之比为 ___________ 两电阻两端的电压之比为 ___________。
16．在伦敦的一家科学档案馆里有一本奇特的日记，日记的第一页写着：“对！必须转磁为电”，在以后的十年间，日记上除了写有日期之外，只写着“不”，但在日记的最后一页，却写了“是”。这本日记的作者就是___________，日记真实地记录了他发现____________现象的艰辛历程。
三、实验题（共12分）
17．（4分）某实验小组的同学用图甲所示器材测量小灯泡电功率，待测小灯泡L的额定电压为3.8V，额定电功率小于1W，电源电压恒为6V，滑动变阻器R的规格“20Ω 1A”，图甲所示是该实验小组未连接完整的电路。
(1)请你用笔画线代替导线，在图甲中把电路图连接完整。
（______）
(2)正确连接完电路，闭合开关后，发现无论怎样移动滑片，小灯泡都不亮，电流表无示数，电压表示数明显，仔细检查，连接无误，那么出现该现象的原因应该是_____（填序号）。
A．电流表内部断路了 B．灯泡的灯丝断了 C．灯座内部出现短路 D．滑动变阻器的电阻线断了
(3)排除故障后，通过正确操作，等灯泡正常发光时，电流表示数如图乙所示，其值为_____A，小灯泡的额定功率为_____W。
(4)测出小灯泡的额定功率后，再测大于小灯泡额定功率的实际功率，应将滑动变阻器的滑片向_____（填“左”或“右”）端滑动。
(5)测量小灯泡的电功率_____（填“需要”或“不需要”）多次测量求平均值，原因是_____。
(6)随着灯泡亮度的增加，发现灯泡阻值变大，原因是_____。
18．（4分）小刚同学用如图甲电路测量小灯泡的电功率，电源电压为6V，小灯泡有“2.5V”字样，灯丝的电阻约为10Ω，有以下两种规格的滑动变阻器可选，A．“50Ω 2A”、B．“10Ω 1A”。
（1）应选滑动变阻______（选填“A”、“B”或“A和B都可以”）；
（2）连接好电路，闭合开关后，发现小灯泡比正常工作时亮，他想到自己在开关闭合前漏了一个步骤，立即断开开关。遗漏的步骤是______；
（3）改正错误后闭合开关小灯泡不亮，电流表和电压表指针都有较小的偏转，则小灯泡不亮的原因是______；
A．小灯泡烧坏了 B．小灯泡短路了 C．小灯泡的实际功率太小了
（4）解决问题后闭合开关，移动滑片发现电压表的示数如乙图所示，记录电表数据后，为了测量小灯泡的额定功率，应将滑动变阻器的滑片向______（选填“左”或“右”）端移动；
（5）调节滑动变阻器，当小灯泡正常发光时，电流表示数为0.25A，小灯泡的额定功率是______W；
（6）由于电源损坏，小刚换了4.5V的电源继续实验，测电压略大于2.5V时小灯泡的电功率。以此比较小灯泡在不同电压下的功率，小刚______（选填“需要”或“不需要”）重新测量前两次实验数据。
19．（4分）下表是某兴趣小组在探究“电流跟电压、电阻关系”时，小明记录的数据：
表I
表II
（1）在做表I中的实验时，滑动变阻器的作用是_______________________，依次行第1、2、3 次实验并分析表格数据，可得出的结论是____________________。
（2）在做表II中的实验时，先将5Ω的电阻连入电路中，闭合开关后，移动滑动变阻器的滑片使电压表的示数为3V，并记下电流值。断开开关后，首先将5 Ω电阻更换成10Ω电阻，接着应做的操作是______，然后合开关后，移动滑动变阻器的滑片，直至电压表示数_______V，并记下此时电流表的示数。
（3）根据实验数据，小明做出了如图所示的I - R图像，由于此图线为曲线，小强认为不便直观判断I与R的定量关系，于是对图像中的坐标进行了巧妙变换，从而直观判断出了I与R的关系。你认为小强的改进方法是：______________________________。

四、作图题（共16分）
20．（8分）请你在下图中,用笔画线代替导线将图中实物连接起来．要求:①电压表测量灯泡两端的电压,电流表测量通过灯泡的电流;②滑动变阻器滑片向右滑动时,通过灯泡的电流变大．
（_________）
21．（8分）在如图虚线框中填入电池和电压表的符号，使电路成为串联电路．
（_______）
五、计算题（共22分）
22．（10分）如图所示的电路中，电源电压不变，电阻R2的阻值为10Ω。闭合开关S，电流表A1的示数为2A，电流表A2的示数为0.8A。求：
(1)电源电压；
(2)电阻R1消耗的电功率。
23．（12分）如图是某电饭锅内部加热器的原理图，R1和R2都是加热丝，开关S通断实现烧煮和保温挡，已知R1＝44Ω，R2＝2156Ω，求：
（1）烧煮挡的功率；
（2）保温挡工作10min产生的热量．
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、C
3、A
4、C
5、D
6、D
7、A
8、C
9、D
10、B
11、A
12、C
二、填空题（每题5分，共4题，20分）
13、电功 40
14、0.6 0.2
15、1:1 2:3
16、法拉第 电磁感应
三、实验题（共12分）
17、见解析 B 0.2 0.76 右 不需要 灯泡在不同电压下的功率不同 灯丝温度升高，电阻增大
18、A 连接电路时滑片移至阻值最大位置 C 左 0.625 不需要
19、改变电阻两端的电压 当电阻一定时， 电流与电压成正比 将滑动变阻器的阻值调到最大值 3 作电流与电阻倒数的图象
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、（1）8V；（2）9.6W
23、（1）1100W（2）1.32×104J
实验次数
电阻R1=10Ω
U/V
I/A
1
1
0.1
2
2
0.2
3
3
0.3
实验次数
电压U=5V
R1/Ω
I/A
4
5
0.6
5
10
0.3
6
15
0.2
