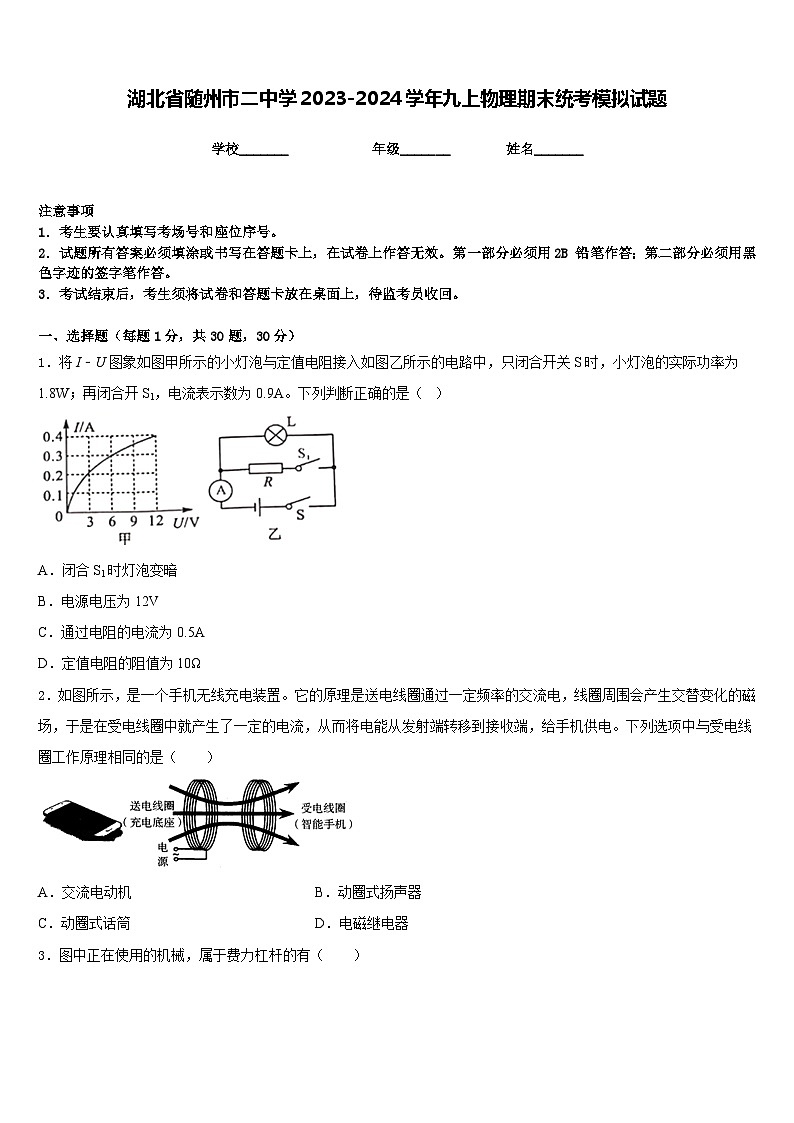

湖北省随州市二中学2023-2024学年九上物理期末统考模拟试题含答案

这是一份湖北省随州市二中学2023-2024学年九上物理期末统考模拟试题含答案，共9页。试卷主要包含了考生要认真填写考场号和座位序号等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项
1．考生要认真填写考场号和座位序号。
2．试题所有答案必须填涂或书写在答题卡上，在试卷上作答无效。第一部分必须用2B 铅笔作答；第二部分必须用黑色字迹的签字笔作答。
3．考试结束后，考生须将试卷和答题卡放在桌面上，待监考员收回。
一、选择题（每题1分，共30题，30分）
1．将I﹣U图象如图甲所示的小灯泡与定值电阻接入如图乙所示的电路中，只闭合开关S时，小灯泡的实际功率为1.8W；再闭合开S1，电流表示数为0.9A。下列判断正确的是（ ）
A．闭合S1时灯泡变暗
B．电源电压为12V
C．通过电阻的电流为0.5A
D．定值电阻的阻值为10Ω
2．如图所示，是一个手机无线充电装置。它的原理是送电线圈通过一定频率的交流电，线圈周围会产生交替变化的磁场，于是在受电线圈中就产生了一定的电流，从而将电能从发射端转移到接收端，给手机供电。下列选项中与受电线圈工作原理相同的是（ ）
A．交流电动机B．动圈式扬声器
C．动圈式话筒D．电磁继电器

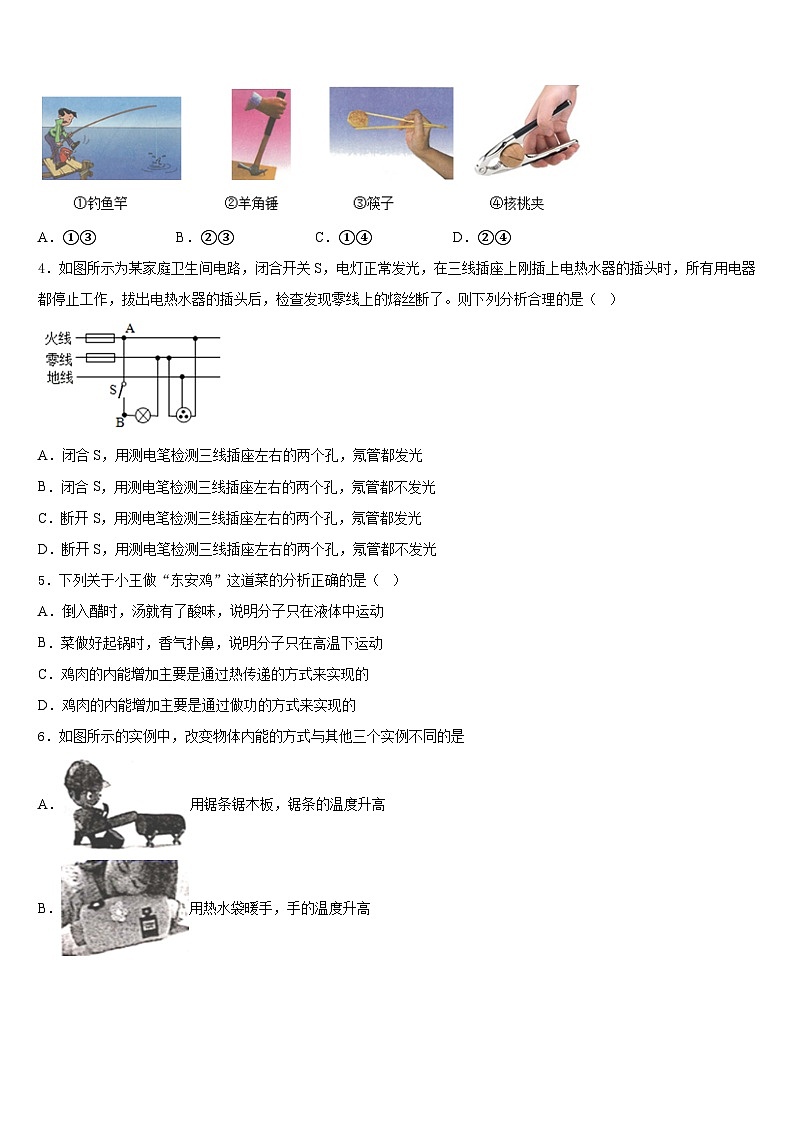

3．图中正在使用的机械，属于费力杠杆的有（ ）
A．①③B．②③C．①④D．②④
4．如图所示为某家庭卫生间电路，闭合开关S，电灯正常发光，在三线插座上刚插上电热水器的插头时，所有用电器都停止工作，拔出电热水器的插头后，检查发现零线上的熔丝断了。则下列分析合理的是（ ）
A．闭合S，用测电笔检测三线插座左右的两个孔，氖管都发光
B．闭合S，用测电笔检测三线插座左右的两个孔，氖管都不发光
C．断开S，用测电笔检测三线插座左右的两个孔，氖管都发光
D．断开S，用测电笔检测三线插座左右的两个孔，氖管都不发光
5．下列关于小王做“东安鸡”这道菜的分析正确的是（ ）
A．倒入醋时，汤就有了酸味，说明分子只在液体中运动
B．菜做好起锅时，香气扑鼻，说明分子只在高温下运动
C．鸡肉的内能增加主要是通过热传递的方式来实现的
D．鸡肉的内能增加主要是通过做功的方式来实现的
6．如图所示的实例中，改变物体内能的方式与其他三个实例不同的是
A．用锯条锯木板，锯条的温度升高
B．用热水袋暖手，手的温度升高

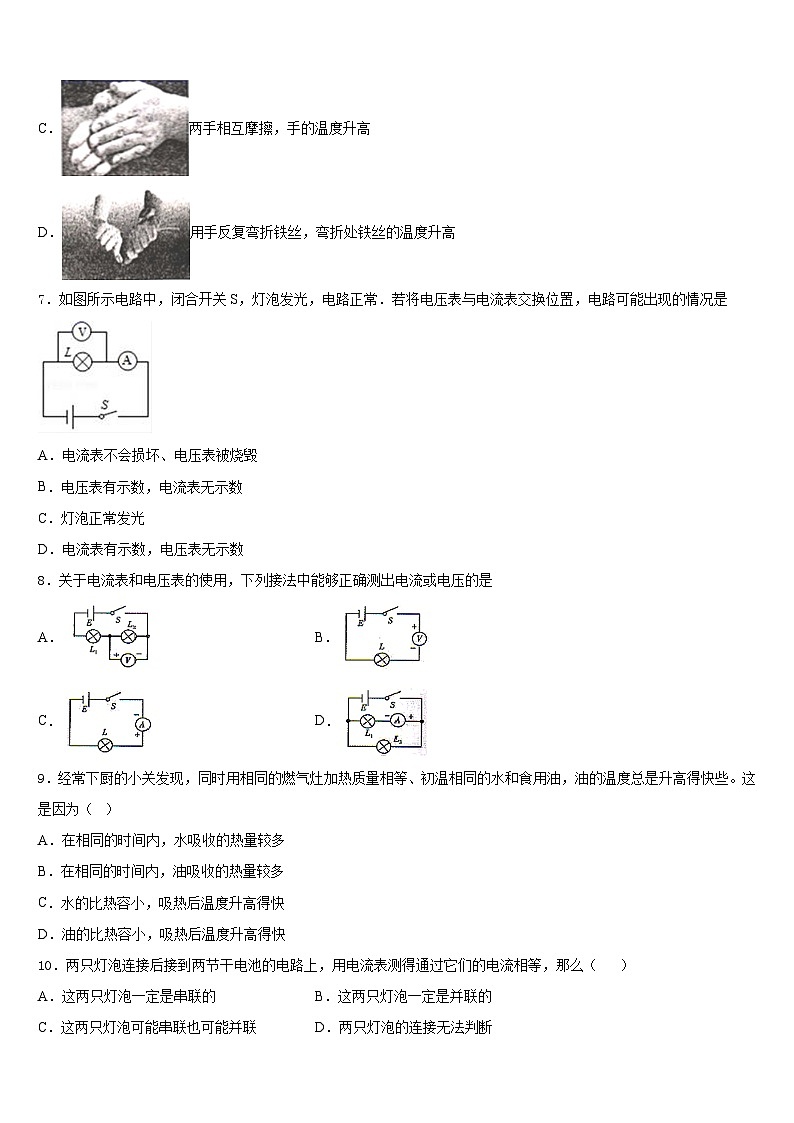

C．两手相互摩擦，手的温度升高
D．用手反复弯折铁丝，弯折处铁丝的温度升高
7．如图所示电路中，闭合开关S，灯泡发光，电路正常．若将电压表与电流表交换位置，电路可能出现的情况是
A．电流表不会损坏、电压表被烧毁
B．电压表有示数，电流表无示数
C．灯泡正常发光
D．电流表有示数，电压表无示数
8．关于电流表和电压表的使用，下列接法中能够正确测出电流或电压的是
A．B．
C．D．
9．经常下厨的小关发现，同时用相同的燃气灶加热质量相等、初温相同的水和食用油，油的温度总是升高得快些。这是因为（ ）
A．在相同的时间内，水吸收的热量较多
B．在相同的时间内，油吸收的热量较多
C．水的比热容小，吸热后温度升高得快
D．油的比热容小，吸热后温度升高得快
10．两只灯泡连接后接到两节干电池的电路上，用电流表测得通过它们的电流相等，那么（ ）
A．这两只灯泡一定是串联的B．这两只灯泡一定是并联的
C．这两只灯泡可能串联也可能并联D．两只灯泡的连接无法判断
11．小林设计了如图所示的四种电路用于测量小灯泡额定功率（已知小灯泡的额定电压、定值电阻R0的阻值），其中能完成测量目的电路是
A．B．C．D．
12．关于热机的效率，下列说法正确的是（ ）
A．一般情况下汽油机的效率比柴油机的高
B．热机的效率越高，在做功同样多的情况下消耗的能量越多
C．热机的效率越高说明做功越快
D．热机损失的能量中，废气带走的能量最多
二、填空题（每题5分，共4题，20分）
13．两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们串联在同一电路中，总电阻是___Ω； 电路中允许通过的最大电流为___A； 电路两端允许加的最大电压为___V．
14．美国正在试验助推火箭无损回收技术：火箭将飞船推送至一定高度；箭船分离，火箭停止喷火、落向地面；接近地面时，火箭再次消耗燃料、向下喷火，并以2m/s的速度匀速下降。火箭匀速下降时，动能_____（变小/不变/变大），重力势能_____（变小/不变/变大）。火箭用氢气作燃料利用了氢气_____大。
15．艾力在实验室将手机放在真空罩中，然后打电话呼叫真空罩中的手机，手机________(选填“能”或“不能”)接收到呼叫信号，这说明________．
16．电冰箱里的食物容易相互“窜味”，从物理角度分析，食物“窜味”属于_____现象；瓶矿泉水放入冰箱冷冻室里，结冰后取出发现瓶子底部凸出，这是因为冰的密度_____水的密度（“大于”或“小于”）的缘故。在水结冰过程中水的内能_____（“增加”、“减少”或“不变”）。
三、实验题（共12分）
17．（4分）在测定额定电压是2.5V的小灯泡的额定功率实验中。
（1）用笔画线代替导线，将图1甲的电路连接完整_____；
（2）连接电路时，开关S应当处于______状态，闭合开关前，滑动变阻器的滑片P应置于____________端（选填“A”或“B”）；
（3）正确连线后，闭合开关，移动滑片P，电流表示数几乎为零，电压表的示数接近电源电压且几乎不变。若电路只有一处故障，可判断该故障是________；
（4）排除故障后，闭合开关，移动滑片P到某一点时，电压表示数为2.2V，若想测量小灯泡的额定功率，应将滑片P向______端移动（选填“A”或“B”），使电压表的示数为_____V，这时电流表的示数如图1乙所示，则电流表的示数为_____A，小灯泡的额定功率为_________W。
（5）完成上述实验后，利用电流表和已知阻值为15Ω的定值电阻，根据图2实验电路图也能测出额定电压为1.5V小灯泡的额定功率。请将下列相关步骤补充完整：
①闭合开关S、S1，断开S2，调节滑动变阻器，使电流表示数_____A，此时小灯泡正常发光；
②闭合开关S、S2，断开S1，保持滑动变阻器滑片位置不变，读出此时电流表的示数为0.3A；
③测得小灯泡的额定电功率P额=______W。
18．（4分）用电压表和电流表测定额定电压为2.5V灯泡的额定功率，电路如图甲所示：
（1）闭合开关前，滑动变阻器的滑片应置于______ 端（填“A”或“B”）；
（2）闭合开关后，小灯泡不亮，但电压表有示数，经检查，图中a、b、c三根导线中有一根断了，则该导线是______（选填字母“a”、“b”或“c”）；
（3）排除故障后测量灯泡额定功率：闭合开关，缓慢移动滑片，直至______时停止移动滑片，此时电流表的示数如图乙所示，则灯泡的额定功率是______W，若此时换成“2.5V 0.6W”的另一灯泡，那么该灯泡的实际功率______0.6W（选填“>”、“<”或“=”）；
（4）假如实验中电流表或电压表损坏，还能测出额定电压为2.5V的小灯泡的额定功率吗？他们设计了如下图所示的4种电路，电源电压恒定不变，滑动变阻器R1的最大阻值和R0阻值已知，其中不能测出小灯泡额定功率的是______。
A．B．C．D．
19．（4分）甲为研究并联电路电流规律的实验电路图．
（1）若要测量干路电流，则电流表应串联在甲图中的_____（选填“A”、“B”或“C”）处．
（2）若要测量A处的电流，连好电路闭合开关前，发现电流表指针位置如图乙所示．调整正确后闭合开关，发现指针又偏向图乙位置，其原因是_____．
（3）纠正（2）中错误后，测出A、B、C三处的电流值如表所示．由此得出结论：并联电路中，干路电流等于各支路电流之和，且各支路的电流相等．这个实验在设计方案上还存在的不足之处是：_____（写出一条）．
四、作图题（共16分）
20．（8分）如图所示，断开开关S，为使电阻R1、R2串联，请在“O”处填入电流表或电压表；
（______）
21．（8分）在图中，请用笔画线代替导线将三孔插座、电灯和开关正确连入家庭电路．
（______）
五、计算题（共22分）
22．（10分）如图，是小强模仿建筑工地上起重机吊臂工作设计的一个滑轮组，他把100N的重物匀速提升0.2m用时4s，测得拉力为40N，此过程中绳端移动的距离为______m，有用功为______J，总功为______J，拉力功率为______W；若提升的重物增加，机械效率将______。（选填“增大”、“减小”或“不变”）
23．（12分）在如图所示的电路中，电源电压U保持不变，R1为定值电阻，R2为滑动变阻器，其最大阻值为R2。闭合开关S，要求：

（1）当滑动变阻器的滑片P移动时，用题中字母推导出电路的总电功率最大值的表达式：
（2）请你分析论证当滑动变阻器的滑片P从变阻器当中某位置R0滑到最右端的过程中，R2的电功率是如何变化的？
温馨据示：推导过程中需要的物理量可以提前设定。
参考答案
一、选择题（每题1分，共30题，30分）
1、D
2、C
3、A
4、A
5、C
6、B
7、B
8、D
9、D
10、C
11、A
12、D
二、填空题（每题5分，共4题，20分）
13、25 0.6 15
14、变小 变小 热值
15、能 电磁波能在真空中传播
16、扩散 小于 减小
三、实验题（共12分）
17、 断开 A 灯泡断路 B 2.5 0.24 0.6 0.1 0.3
18、A b 电压表示数为2.5V 0.5 ＜ A
19、C 前者是电流表没有校零，后者是电流表“+”、“－”接线柱接反 用同一规格的灯泡或只测量得到一组实验数据
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、0.6 20 24 6 增大
23、 (1) (2)一直变大或者先变大后变小或者一直变小
