湖南省岳阳市君山区2023-2024学年九上物理期末学业质量监测试题含答案
展开
这是一份湖南省岳阳市君山区2023-2024学年九上物理期末学业质量监测试题含答案,共9页。试卷主要包含了考生要认真填写考场号和座位序号,下列单位中,是热值单位的是等内容,欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项
1.考生要认真填写考场号和座位序号。
2.试题所有答案必须填涂或书写在答题卡上,在试卷上作答无效。第一部分必须用2B 铅笔作答;第二部分必须用黑色字迹的签字笔作答。
3.考试结束后,考生须将试卷和答题卡放在桌面上,待监考员收回。
一、选择题(每题1分,共30题,30分)
1.小红发现教室里的一个开关可以同时控制两盏灯.图中符合要求的电路图是
A. B. C. D.
2.下列关于简单机械说法正确的是( )
A.功率越大的机械做功就越快
B.定滑轮不仅能改变力的大小而且能改变力的方向
C.做功越多的机械其机械效率就越高
D.使用滑轮组不仅省力而且省功
3.如图所示,电磁铁左侧的C为条形磁铁,右侧的D为软铁棒,A、B是电源的两极,下列判断中正确的是( )
A.若A为电源正极,则C、D都被吸引
B.若B为电源正极,则C被吸引,D被排斥
C.若B为电源正极,则C、D都被排斥
D.若A为电源正极,则C被排斥,D被吸引
4.如图为电流表的内部结构图,多匝金属线圈悬置在磁体的两极间,线圈与一根指针相连,当线圈电流通过时,它受力转动带动指针偏转,便可显示出电流的大小,下列与此工作原理相近的设备是( )

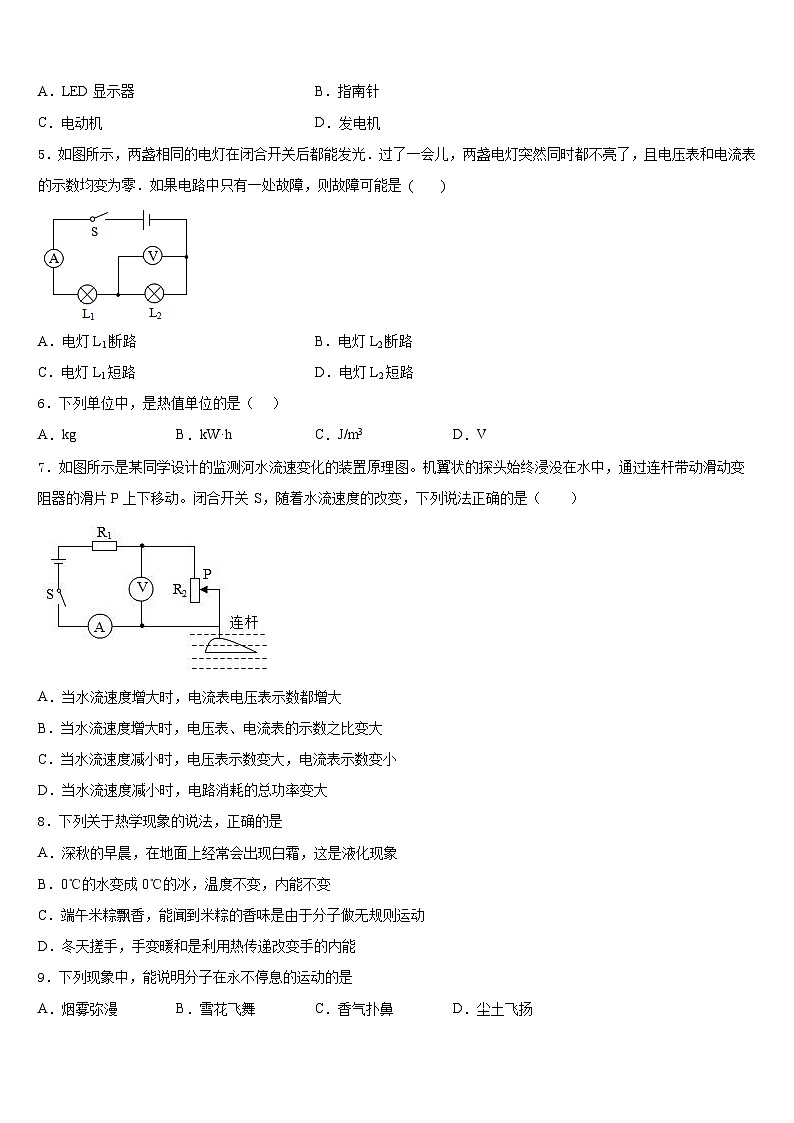

A.LED显示器B.指南针
C.电动机D.发电机
5.如图所示,两盏相同的电灯在闭合开关后都能发光.过了一会儿,两盏电灯突然同时都不亮了,且电压表和电流表的示数均变为零.如果电路中只有一处故障,则故障可能是 ( )
A.电灯L1断路B.电灯L2断路
C.电灯L1短路D.电灯L2短路
6.下列单位中,是热值单位的是( )
A.kgB.kW·hC.J/m3D.V
7.如图所示是某同学设计的监测河水流速变化的装置原理图。机翼状的探头始终浸没在水中,通过连杆带动滑动变阻器的滑片P上下移动。闭合开关 S,随着水流速度的改变,下列说法正确的是( )
A.当水流速度增大时,电流表电压表示数都增大
B.当水流速度增大时,电压表、电流表的示数之比变大
C.当水流速度减小时,电压表示数变大,电流表示数变小
D.当水流速度减小时,电路消耗的总功率变大
8.下列关于热学现象的说法,正确的是
A.深秋的早晨,在地面上经常会出现白霜,这是液化现象
B.0℃的水变成0℃的冰,温度不变,内能不变
C.端午米粽飘香,能闻到米粽的香味是由于分子做无规则运动
D.冬天搓手,手变暖和是利用热传递改变手的内能
9.下列现象中,能说明分子在永不停息的运动的是
A.烟雾弥漫B.雪花飞舞C.香气扑鼻D.尘土飞扬
10.如图所示的实验装置中,能反映发电机原理的是
A.B.
C.D.
11.在如图所示的电路中,电源电压保持不变.闭合开关S,电路正常工作.过了一会儿,灯L熄灭,两个电表中只有一个电表的示数变大,则下列判断中正确的是
A.可能是灯L断路,电流表的示数变小B.可能是电阻R短路,电压表的示数变大
C.可能是灯L短路,电压表的示数变大D.可能是电阻R断路,电流表的示数变小
12.额定电压均为6V的甲、乙两灯,U-I图线如图所示下列说法正确的是
A.甲、乙两灯的电阻均随电压增大而减小
B.甲、乙两灯的额定功率之比为4:1
C.甲、乙两灯并联接在电压为2V的电源两端时,电阻之比为3:2
D.甲、乙两灯串联接在电压为8V的电源两端时,实际功率之比为1:3
二、填空题(每题5分,共4题,20分)
13.如图所示,在一个配有活塞的厚透明筒里放一小团硝化棉,把活塞迅速下压,压缩空气__________,使筒内空气的内能增大,温度升高,观察到硝化棉___________.上述改变物体内能的方式与发烧时用冷毛巾给头部降温改变物体内能的方式_____(选填“相同”或“不相同”).
14.灯泡的亮度决定于_________;一盏灯标有“220V 100W"是表示_________是220V。
15.小明家的电能表如图所示,他家接入用电器的总功率不得超过________W,当家里只有电磁炉工作时,电能表在1min内转动90转,则电磁炉在1min内消耗的电能为________J,电磁炉的实际功率为________W.
16.2019年10月11日凌晨,一颗陨石坠落在东北吉林省松原市附近。陨石下落过程中速度越来越大并与大气摩擦发光发热。不计陨石质量的变化,从能量的角度分析,此过程中陨石的动能_______,重力势能_____,机械能______,内能_________。(均选填增大”“减小”或“不变”)
三、实验题(共12分)
17.(4分)如图是用“伏安法”测量小灯泡电功率的电路,小灯泡的额定电压为2.5V,电源电压3V.
(1)甲图中的电路连接未完整,请用笔画线代替导线,在甲图中将电路连接完整,要求滑片位于左端时电阻最大.
(______)
(2)电路连接好后,闭合开关,发现灯泡不亮,电压表有示数,电流表无示数,则产生这一故障的原因是__________.
(3)调节滑动变阻器,当小灯泡正常发光时,电流表的示数如乙图所示,则小灯泡的额定功率为_______W.
18.(4分)利用如图甲所示的实验装置探究“沙子和水的温度变化与吸热的关系”,操作如下:
(1)在两烧杯中分别装入初温相同且_____相等的沙子和水;
(2)用相同的酒精灯火焰加热,并用玻璃棒不断搅拌,每隔相同的时间记录一次温度,根据实验数据绘制成温度与时间的关系图象,如图乙所示;实验中,是通过比较_____来间接反映沙子和水所吸收热量的多少,这种解决物理问题的方法称之为_____法。
(3)分析图象可知,对于质量相等的沙子和水,升温较快的是_____;若使两者升高相同的温度,则_____吸收的热量较多。由此可见,_____的比热容较大。
19.(4分)小雷想知道小灯泡的亮暗程度与哪些因素有关。于是找来额定电流均小于0.6A,额定电压为2.5V的灯L1和额定电压为3.8V的灯L2,先后接在电源电压恒为6V的电路中,按照如图1所示的电路进行探究:
(1)请用笔画线代替导线,根据图1所示电路图,将图2所示实物图连接完整;
(______)
(2)若小雷连接电路后闭合开关,灯L1几乎不发光,移动滑片P也不能改变灯的亮度。原因是他把滑动变阻器的_____(选填“AB”或“CD”)接线柱接入了电路;
(3)小雷排除故障后,按图1所示的电路继续进行实验:闭合开关,移动滑片P,使灯L1发光,测出灯L1的相关物理量,记录和计算结果如表:小雷注意到灯L1的亮度变化是:第二次比第一次亮,第三次比第二次更亮;
结合表中数据得出的结论是小灯泡越亮,它的实际功率越_____(选填“大”或“小”);当电压为2.5V时,电流表示数如图所示,把表格补充完整:_______A,_________W,______Ω;
(4)用L2替换L1重复上面的实验时,需要改变_____表的量程,结果发现灯L2的亮度变化规律与灯L1相似;
(5)有同学认为“用上表中灯L1的3次电阻的平均值代表它的电阻更准确”,这种说法错误的原因是其忽略了_____的影响。
四、作图题(共16分)
20.(8分)请根据左图所示的实物图在右图的方框中画出电路图。
(________)
21.(8分)小华设计了一个可以多次测量未知电阻的电路,请在虚线框内补上电压表和定值电阻R0(阻值已知)两元件的符号,使电路完整,实验操作方便.
(____)
五、计算题(共22分)
22.(10分)图为电热水器的简化电路,它有加热和保温功能.R1和R2是两根电热丝,S为温控开关,12为开关的两个触点,当水温低于某个下限温度或高于某个上限温度时,S在两个触点间自动切换,使水温维持在设定的范围.已知热水器的加热功率为400W,保温功率为100W,忽略温度对电阻的影响.
(1)开关与触点1连通时,热水器处于_____状态;与触点2连通时处于_____状态 (填“加热”或“保温”)
(2)求R1_____,R2_____的阻值大小.
23.(12分)太阳能是一种廉价的清洁能源,从有关资料获悉,在地面晴天时垂直于阳光表面接受到的太阳热辐射为1.2×103 J/(m2·s).有一台太阳能热水器,可将接收到的热辐射50%用来升高水温.若该热水器接受阳光垂直照射的有效面积始终是2.0 m2,水箱容量160 L.(c水=4.2×103 J/(kg·℃),ρ水=1.0×103 J/m3)求:
(1)这台太阳能热水器装满水时,晴天太阳直射5 h,水箱内的水温升高多少℃?(保留到整数位)
(2)用燃气灶加热同样多的水,升高相同的温度,若燃气灶的效率为40%,天然气热值是4.5×107 J/m3,则需要完全燃烧多少天然气?
参考答案
一、选择题(每题1分,共30题,30分)
1、A
2、A
3、A
4、C
5、A
6、C
7、C
8、C
9、C
10、C
11、D
12、D
二、填空题(每题5分,共4题,20分)
13、做功 燃烧 不相同
14、实际功率 额定电压
15、2200 1500
16、增大 减小 减小 增大
三、实验题(共12分)
17、 小灯泡断路 0.8
18、质量 加热时间 转换 沙子 水 水
19、 AB 大 0.24 0.6 10.42 电压 温度
四、作图题(共16分)
20、
21、
五、计算题(共22分)
22、加热 保温 121;363
23、(1)12℃;(2)1.2m1.
次数
电压U/V
电流I/A
实际功率P/W
电阻R/Ω
1
1.6
0.20
0.32
8.00
2
2.0
0.22
0.44
9.09
3
2.5
