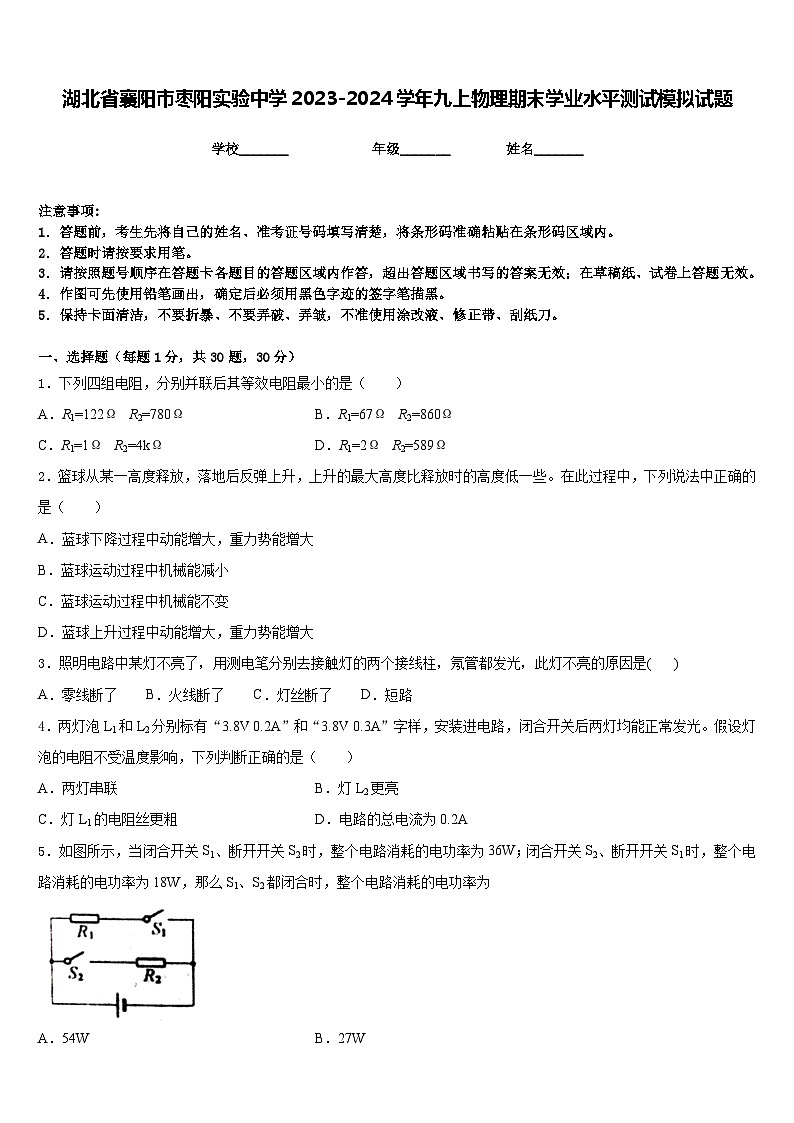

湖北省襄阳市枣阳实验中学2023-2024学年九上物理期末学业水平测试模拟试题含答案

这是一份湖北省襄阳市枣阳实验中学2023-2024学年九上物理期末学业水平测试模拟试题含答案，共9页。试卷主要包含了答题时请按要求用笔，下列说法正确的是等内容，欢迎下载使用。

学校_______ 年级_______ 姓名_______
注意事项:
1．答题前，考生先将自己的姓名、准考证号码填写清楚，将条形码准确粘贴在条形码区域内。
2．答题时请按要求用笔。
3．请按照题号顺序在答题卡各题目的答题区域内作答，超出答题区域书写的答案无效；在草稿纸、试卷上答题无效。
4．作图可先使用铅笔画出，确定后必须用黑色字迹的签字笔描黑。
5．保持卡面清洁，不要折暴、不要弄破、弄皱，不准使用涂改液、修正带、刮纸刀。
一、选择题（每题1分，共30题，30分）
1．下列四组电阻，分别并联后其等效电阻最小的是（ ）
A．R1=122Ω R2=780ΩB．R1=67Ω R2=860Ω
C．R1=1Ω R2=4kΩD．R1=2Ω R2=589Ω
2．篮球从某一高度释放，落地后反弹上升，上升的最大高度比释放时的高度低一些。在此过程中，下列说法中正确的是（ ）
A．蓝球下降过程中动能增大，重力势能增大
B．蓝球运动过程中机械能减小
C．蓝球运动过程中机械能不变
D．蓝球上升过程中动能增大，重力势能增大
3．照明电路中某灯不亮了，用测电笔分别去接触灯的两个接线柱，氖管都发光，此灯不亮的原因是( )
A．零线断了 B．火线断了 C．灯丝断了 D．短路
4．两灯泡L1和L2分别标有“3.8V 0.2A”和“3.8V 0.3A”字样，安装进电路，闭合开关后两灯均能正常发光。假设灯泡的电阻不受温度影响，下列判断正确的是（ ）
A．两灯串联B．灯L2更亮
C．灯L1的电阻丝更粗D．电路的总电流为0.2A
5．如图所示，当闭合开关S1、断开开关S2时，整个电路消耗的电功率为36W；闭合开关S2、断开开关S1时，整个电路消耗的电功率为18W，那么S1、S2都闭合时，整个电路消耗的电功率为
A．54WB．27W
C．12WD．6W

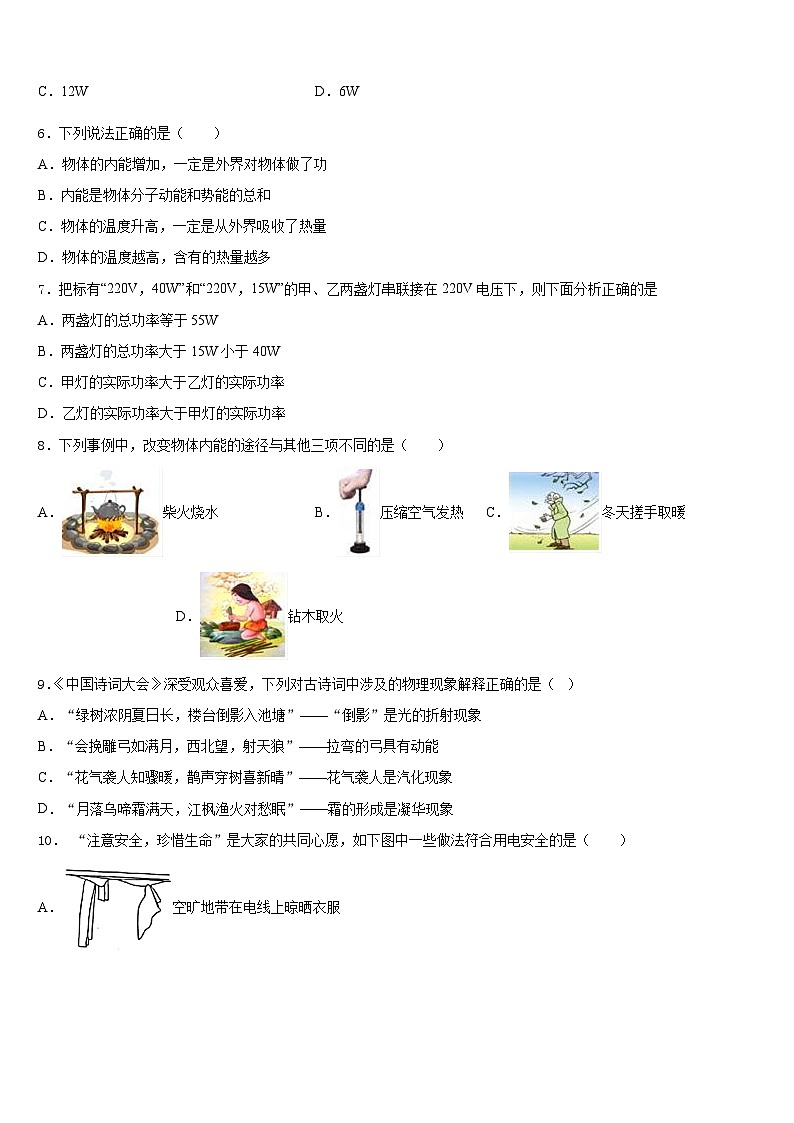

6．下列说法正确的是（ ）
A．物体的内能增加，一定是外界对物体做了功
B．内能是物体分子动能和势能的总和
C．物体的温度升高，一定是从外界吸收了热量
D．物体的温度越高，含有的热量越多
7．把标有“220V，40W”和“220V，15W”的甲、乙两盏灯串联接在220V电压下，则下面分析正确的是
A．两盏灯的总功率等于55W
B．两盏灯的总功率大于15W小于40W
C．甲灯的实际功率大于乙灯的实际功率
D．乙灯的实际功率大于甲灯的实际功率
8．下列事例中，改变物体内能的途径与其他三项不同的是（ ）
A．柴火烧水B．压缩空气发热C．冬天搓手取暖D．钻木取火
9．《中国诗词大会》深受观众喜爱，下列对古诗词中涉及的物理现象解释正确的是（ ）
A．“绿树浓阴夏日长，楼台倒影入池塘”——“倒影”是光的折射现象
B．“会挽雕弓如满月，西北望，射天狼”——拉弯的弓具有动能
C．“花气袭人知骤暖，鹊声穿树喜新晴”——花气袭人是汽化现象
D．“月落乌啼霜满天，江枫渔火对愁眠”——霜的形成是凝华现象

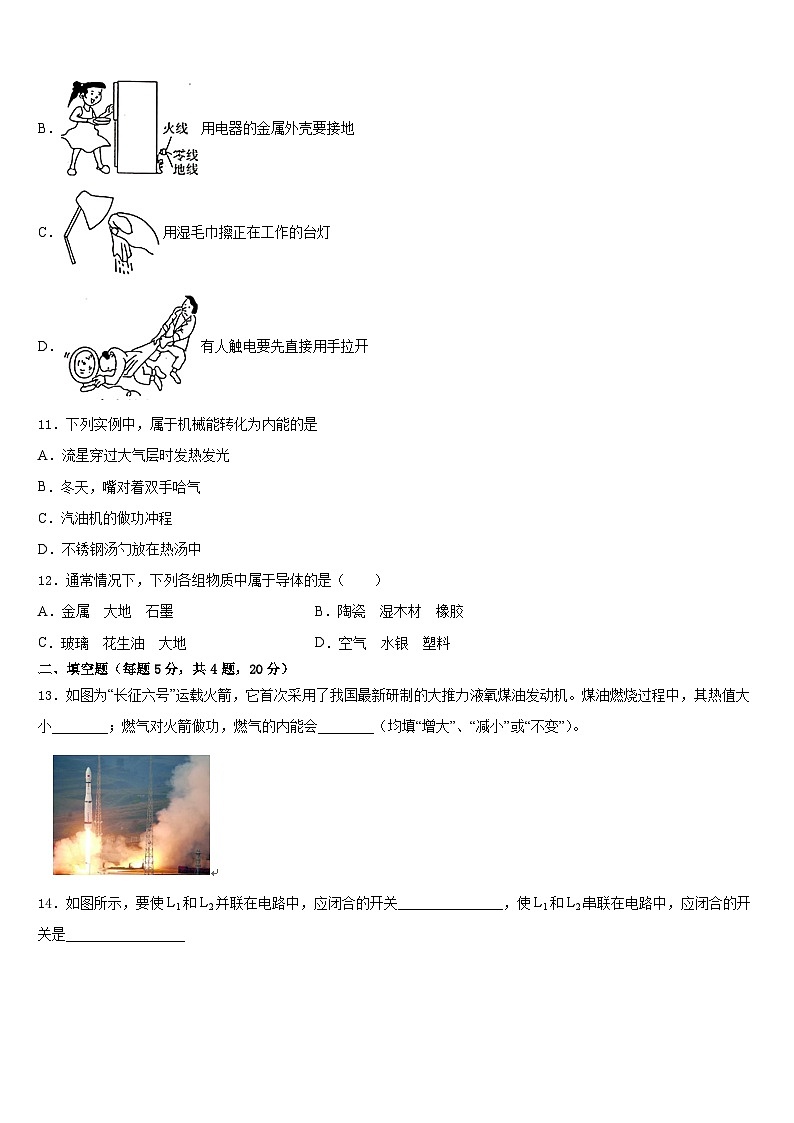

10． “注意安全，珍惜生命”是大家的共同心愿，如下图中一些做法符合用电安全的是（ ）
A．空旷地带在电线上晾晒衣服
B．用电器的金属外壳要接地
C．用湿毛巾擦正在工作的台灯
D．有人触电要先直接用手拉开
11．下列实例中，属于机械能转化为内能的是
A．流星穿过大气层时发热发光
B．冬天，嘴对着双手哈气
C．汽油机的做功冲程
D．不锈钢汤勺放在热汤中
12．通常情况下，下列各组物质中属于导体的是（ ）
A．金属 大地 石墨B．陶瓷 湿木材 橡胶
C．玻璃 花生油 大地D．空气 水银 塑料
二、填空题（每题5分，共4题，20分）
13．如图为“长征六号”运载火箭，它首次采用了我国最新研制的大推力液氧煤油发动机。煤油燃烧过程中，其热值大小________；燃气对火箭做功，燃气的内能会________（均填“增大”、“减小”或“不变”）。
14．如图所示，要使L1和L2并联在电路中，应闭合的开关_______________，使L1和L2串联在电路中，应闭合的开关是_________________
15．用__________判断火线和零线，正确使用时，手接触笔尾的________，笔尖接触电线，如果氖管发光表明接触的是__________。
16．如图所示，将一根带负电的橡胶棒与验电器上方的金属球接触，验电器的两个箔片张开，这是由于箔片上带了____________种（选填：“同”或“异”）电荷的缘故。在橡胶棒与金属球接触的瞬间，金属杆中的电流方向是____________（选填：“A．从金属球流向金属箔”或“B．从金属箔流向金属球”，选填编号即可以）。
三、实验题（共12分）
17．（4分）现有下列器材：学生电源（6V），电流表（0~0.6A、0~3A）、电压表（0~3V、0~15V）、定值电阻（5Ω、10Ω、20Ω各一个）、开关、滑动变阻器和导线若干，小强利用这些器材探究“电流与电阻的关系”。
（1）请根据图甲所示的电路图用笔画线代替导线将图乙所示的实物连接成完整电路。（要求连线不得交叉）
（________________________）
（2）实验中依次接入三个定值电阻，利用描点法得到如图丙所示的电流I随电阻R变化的图像。由图像可以得出结论：_____。
（3）上述实验中，小强用5Ω的电阻做完实验后，保持滑动变阻器滑片的位置不变，断开开关，接着把R换为10Ω的电阻接入电路，闭合开关，向______（选填“左”或“右”）端移动滑片，使电压表示数为____V 时，读出电流表的示数。
（4）为完成以上实验，滑动变阻器的最大阻值不得小于_____Ω。
（5）小强又利用上述实验器材“探究电流与电压的关系”，将滑动变阻器的滑片从一端移动到另一端的过程中，收集的实验数据填入了表一中。
表一
①分析表一中数据可得：_______。
②分析可知，小强使用的定值电阻为___Ω，变阻器最大阻值为___Ω，该实验中滑动变阻器的作用除了保护电路，还可以____________。
18．（4分）某小组在做“探究水的沸腾”实验时，实验装置如图所示。回答下列问题：
（1）实验装置中的纸盖作用除了可以减少_____外，还可以起到防止上升的水蒸气遇冷_____成小液滴附着在温度计上，从而看不清读数。
（2）图中A、B、C三种读温度计示数方式正确的_____.
（3）从实验数据可以看出，水的沸点是___℃，第6分钟温度突然升高的原因可能是_________为了说明水沸腾过程中是否需要吸热，下面的操作应该是：_____，再观察水是否能继续沸腾。
19．（4分）小明在测定“小灯泡电功率”的实验中，小灯泡额定电压为2.5V、电阻约为10Ω。
（1）电流表的量程应选0～_____A；
（2）请你用笔画线代替导线，将图甲中的实物电路连接完整；（__________）
（3）闭合开关前，图甲中滑动变阻器的滑片P应位于_____（选填“A”或“B”）端；
（4）小明闭合开关后，小明发现电压表电流表均有示数，但小灯泡不亮，经检查，电路连接正确，且各元件完好，那么可能的原因是_____。故障排除后，移动滑片P到某一点时，电压表示数（如图乙所示）为_____V，若他想测量小灯泡的额定功率，应将图甲中滑片P向_____（选填“A”或“B”）端移动，使电压表的示数为2.5V；
（5）小明同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I﹣U图象，根据图象信息，可计算出小灯泡的额定功率是_____W。
四、作图题（共16分）
20．（8分）如图所示电路，只需改变一根导线的连接，就能使电流表同时测出通过两个灯泡的电流在要改接的那根导线上打个“×”，再画出改接的导线．
（______）
21．（8分）假期里，小明参观养羊场，他为羊场设计了一个羊跑出羊圈提醒电路。用一根导线围绕羊圈，夜晚闭合电路，灯亮铃不响。当羊跑出羊圈时撞断导线，灯亮铃响，从而提醒养羊人。请在虚线框里画出小明设计的电路图。
（______）
五、计算题（共22分）
22．（10分）甲、乙两地相距40km，在甲、乙两地之间沿直线架设了两条输电线，已知每条输电线每千米的电阻为0.2Ω．现输电线在某处发生了短路，为确定短路位置，枪修员进行了如下操作：在甲地利用电源（电压恒为6v）、定值电阻R（阻值为20Ω）、电压表（量程为0～3V）以及开关等与输电线组成了一个检测电路（如图所示，电压表未画出）：闭合开关后，电压表示数为2V；解答如下问题：
（1）根据题意判定电压表的连接位置，将它接入检测电路；
（2）计算出短路位置离甲地的距离．
23．（12分）明明同学们设计了如图甲所示的恒温箱温控电路（用于获得高于室温、控制在一定范围内的“恒温”），包括工作电路和控制电路两部分。其中，R1为阻值可以调节的变阻箱。R2为热敏电阻（置于恒温箱内），其阻值随温度变化的关系如图乙所示。继电器线圈电阻100Ω。
（1）如图甲所示状态，加热器是否处于加热状态？
（2）加热器正常工作时，通过加热器的电流为20A，求此时加热器的电阻和电功率；
（3）已知当控制电路的电流达到0.01A时，继电器的衔铁被吸合；当控制电路的电流减小到0.008A时，衔铁会被释放。当调节R1=200Ω时，恒温箱内可获得最高温度为160℃的“恒温”。如果需要将恒温箱内的温度控制在最低温度为40℃的“恒温”，则应将R1的阻值调为多大？
参考答案
一、选择题（每题1分，共30题，30分）
1、C
2、B
3、A
4、B
5、A
6、B
7、D
8、A
9、D
10、B
11、A
12、A
二、填空题（每题5分，共4题，20分）
13、不变 减小
14、S1、S3 S2
15、测电笔 金属体 火线
16、同 B
三、实验题（共12分）
17、 电压一定时，电流与电阻成反比 左 2 40 电阻一定时，电流与电压成正比 10 50 改变电阻两端的电压
18、热量的散失(损失) 液化 B 99 温度计的玻璃泡碰到烧杯底部 停止加热(移去酒精灯)
19、0.6 A 滑动变阻器接入电路的阻值过大 2.2 B 0.5
四、作图题（共16分）
20、
21、
五、计算题（共22分）
22、甲地；25
23、（1）加热状态；（2）11Ω，；（3）80Ω
电阻R/Ω
电压U /V
1
2
3
4
5
6
电流I/A
0.1
0.3
0.4
0.5
0.6
时间/min
0
1
2
3
4
5
6
7
8
…
温度/℃
91
93
95
97
99
99
103
99
99
…
