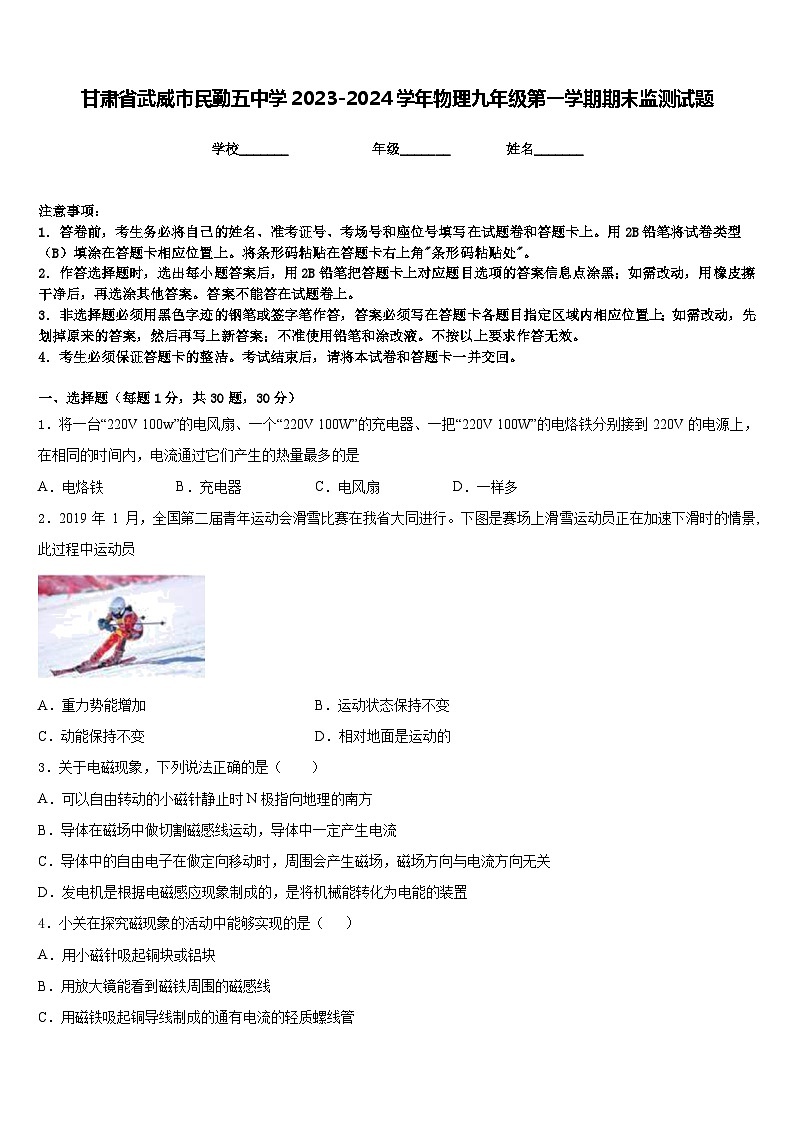

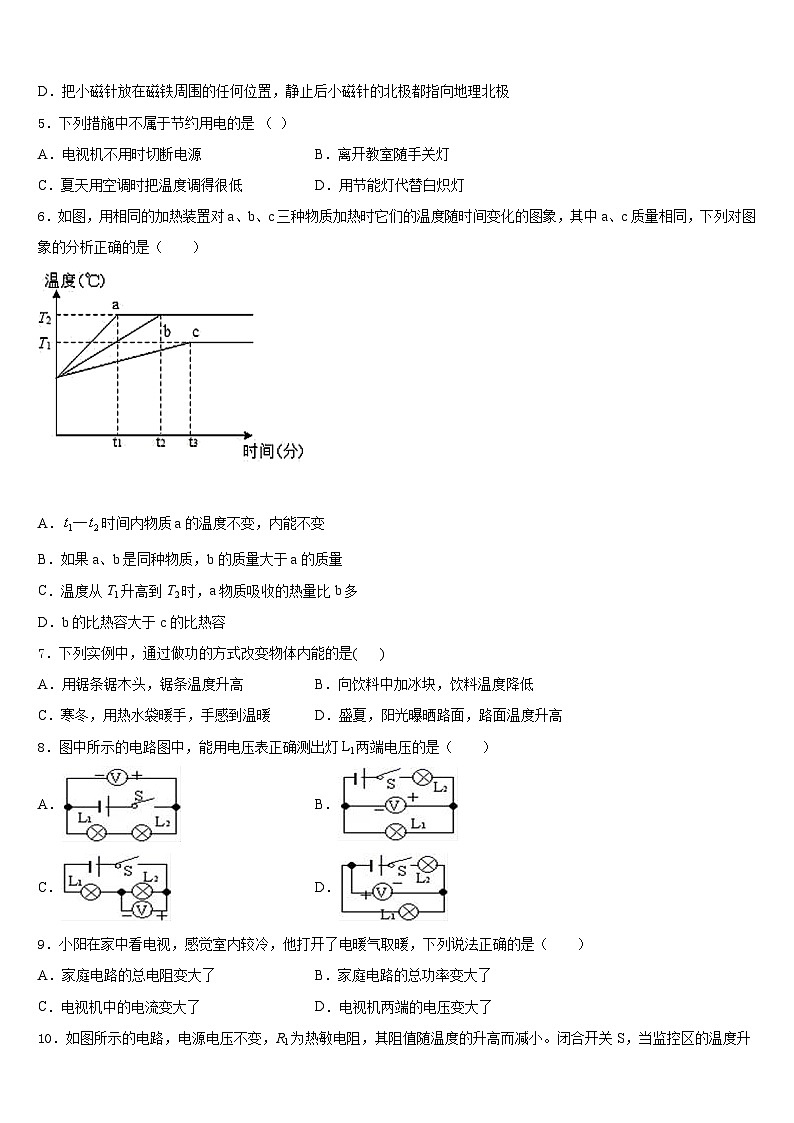

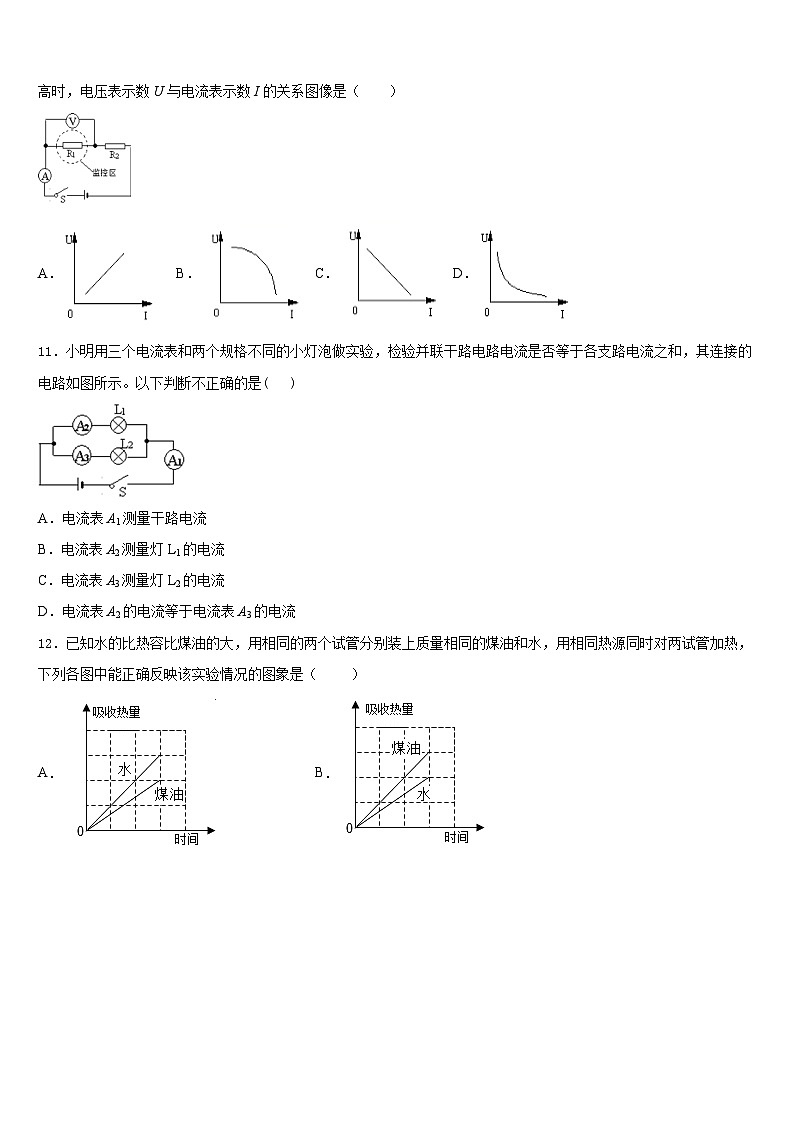

甘肃省武威市民勤五中学2023-2024学年物理九年级第一学期期末监测试题含答案
展开
这是一份甘肃省武威市民勤五中学2023-2024学年物理九年级第一学期期末监测试题含答案,共9页。试卷主要包含了考生必须保证答题卡的整洁,下列措施中不属于节约用电的是等内容,欢迎下载使用。
学校_______ 年级_______ 姓名_______
注意事项:
1.答卷前,考生务必将自己的姓名、准考证号、考场号和座位号填写在试题卷和答题卡上。用2B铅笔将试卷类型(B)填涂在答题卡相应位置上。将条形码粘贴在答题卡右上角"条形码粘贴处"。
2.作答选择题时,选出每小题答案后,用2B铅笔把答题卡上对应题目选项的答案信息点涂黑;如需改动,用橡皮擦干净后,再选涂其他答案。答案不能答在试题卷上。
3.非选择题必须用黑色字迹的钢笔或签字笔作答,答案必须写在答题卡各题目指定区域内相应位置上;如需改动,先划掉原来的答案,然后再写上新答案;不准使用铅笔和涂改液。不按以上要求作答无效。
4.考生必须保证答题卡的整洁。考试结束后,请将本试卷和答题卡一并交回。
一、选择题(每题1分,共30题,30分)
1.将一台“220V 100w”的电风扇、一个“220V 100W”的充电器、一把“220V 100W”的电烙铁分别接到220V的电源上,在相同的时间内,电流通过它们产生的热量最多的是
A.电烙铁B.充电器C.电风扇D.一样多
2.2019 年 1 月,全国第二届青年运动会滑雪比赛在我省大同进行。下图是赛场上滑雪运动员正在加速下滑时的情景,此过程中运动员
A.重力势能增加B.运动状态保持不变
C.动能保持不变D.相对地面是运动的
3.关于电磁现象,下列说法正确的是( )
A.可以自由转动的小磁针静止时N极指向地理的南方
B.导体在磁场中做切割磁感线运动,导体中一定产生电流
C.导体中的自由电子在做定向移动时,周围会产生磁场,磁场方向与电流方向无关
D.发电机是根据电磁感应现象制成的,是将机械能转化为电能的装置
4.小关在探究磁现象的活动中能够实现的是( )
A.用小磁针吸起铜块或铝块
B.用放大镜能看到磁铁周围的磁感线
C.用磁铁吸起铜导线制成的通有电流的轻质螺线管
D.把小磁针放在磁铁周围的任何位置,静止后小磁针的北极都指向地理北极
5.下列措施中不属于节约用电的是 ( )
A.电视机不用时切断电源B.离开教室随手关灯
C.夏天用空调时把温度调得很低D.用节能灯代替白炽灯
6.如图,用相同的加热装置对a、b、c三种物质加热时它们的温度随时间变化的图象,其中a、c质量相同,下列对图象的分析正确的是( )
A.时间内物质a的温度不变,内能不变
B.如果a、b是同种物质,b的质量大于a的质量
C.温度从T1升高到T2时,a物质吸收的热量比b多
D.b的比热容大于c的比热容
7.下列实例中,通过做功的方式改变物体内能的是( )
A.用锯条锯木头,锯条温度升高B.向饮料中加冰块,饮料温度降低
C.寒冬,用热水袋暖手,手感到温暖D.盛夏,阳光曝晒路面,路面温度升高
8.图中所示的电路图中,能用电压表正确测出灯Ll两端电压的是( )
A.B.
C.D.
9.小阳在家中看电视,感觉室内较冷,他打开了电暖气取暖,下列说法正确的是( )
A.家庭电路的总电阻变大了B.家庭电路的总功率变大了
C.电视机中的电流变大了D.电视机两端的电压变大了
10.如图所示的电路,电源电压不变,R1为热敏电阻,其阻值随温度的升高而减小。闭合开关S,当监控区的温度升高时,电压表示数U与电流表示数I的关系图像是( )
A.B.C.D.
11.小明用三个电流表和两个规格不同的小灯泡做实验,检验并联干路电路电流是否等于各支路电流之和,其连接的电路如图所示。以下判断不正确的是( )
A.电流表A1测量干路电流
B.电流表A2测量灯L1的电流
C.电流表A3测量灯L2的电流
D.电流表A2的电流等于电流表A3的电流
12.已知水的比热容比煤油的大,用相同的两个试管分别装上质量相同的煤油和水,用相同热源同时对两试管加热,下列各图中能正确反映该实验情况的图象是( )
A.B.
C.D.
二、填空题(每题5分,共4题,20分)
13.如图所示是一款“运动手环”,其主要部分是一段内置一小块磁铁的密闭空心塑料管,管外缠绕着线圈.戴着这种手环走路时,塑料管跟着手一起运动,磁铁则在管内反复运动,线圈中便会产生电流,液晶屏上就会显示出运动的步数,此过程利用了_____的原理,将_____能转化为电能.
14.如图AOB是光滑轨道,A点的高度H大于B点的高度,让小球从A点由静止开始自由滑下,沿轨道AOB到达B点后离开(不计空气阻力).则小球离开B点后的运动轨迹最符合实际的是_____,小球到达运动轨迹最高点时_____动能(选填“有”或“没有”).
15.如图中电压表的示数是_________V。
16.射箭运动员用力拉满弓,这是为了让弓具有更大的_______,可以将箭射得更远。
三、实验题(共12分)
17.(4分)小明做测量小灯泡电功率的实验(小灯泡标有“2.5V”字样).
(1)请用笔画线代替导线,完成图甲中实物电路的连接(连线时导线不能交叉).
(______)
(2)电路连接完成闭合开关后,发现小灯泡不发光,电流表无示数,但电压表有示数,电路中可能出现的故障是_______.
A.小灯泡短路 B.小灯泡断路
C.滑动变阻器短路 D. 滑动变阻器断路
(3)实验时,当电压表示数为 2.5V 时,电流表的示数如图乙所示,则小灯泡的额定功率是_______W.
(4)在实验操作中,发现电流表损坏不能使用.小华利用阻值已知的定值电阻 R0,设计了如图丙所示的电路,测量额定电压为U1的另一小灯泡的额定功率. 操作如下:
①闭合开关 S、S1,断开 S2,调节滑动变阻器,使电压表的示数为U1;
②保持滑动变阻器滑片位置不变,闭合开关 S、S2,断开 S1,读出电压表示数为U2;
③小灯泡的额定功率P=_______ .(用U1、U2和R0表示)
18.(4分)小明在测定“小灯泡电功率的实验中,小灯泡额定电压为2.5V、电阻约为10Ω。
(1)连接电路时开关应_____,电流表的量程应选0~_____A,如果用干电池做电源,他至少用_____节干电池。
(2)请你用笔画线代替导线,将图甲中的实物电路连接完整。
(_______)
(3)闭合开关前,图甲中滑动变阻器的滑片P应位于_____(选填“左“或“右”)端。
(4)小明闭合开关后,小明发现电流表有示数电压表无示数,但小灯泡不亮,那么故障的原因可能是_____,故障排除后,移动滑片P到某一点时,电表示数(如图所示)为_____V,若他想测量小灯泡的额定功率,应将图甲中滑片P向_____(选填“左“或“右”)端移动,使电压表的示数为2.5V
(5)小明同学移动滑片P,记下多组对应的电压表和电流表的示数,并绘制成图乙所示的I﹣U图象,根据图象信息,可计算出小灯泡的额定功率是_____W.
19.(4分)小芳和小丽进行“探究串联电路的电压规律”的实验电路如图甲:
(1)如图甲的电路检查连接无误后,闭合开关,电压表的示数如图乙,为_____V;
(2)在测L2两端的电压时,小芳为了节省实验时间,想让电压表所接的B接点不动,只断开A接点并改接到C接点上测出BC间的电压,小丽认为这种做法是_____(填“正确”或“错误”);其原因是_____;
(3)方法改进后,分别测出BC、AC间的电压记录在的表格中,她们分析实验数据得出结论:串联电路中电源两端电压_____各用电器两端的电压之和(选填“等于”“不等于”),请你指出小芳和小丽完成实验的不足之处_____.
四、作图题(共16分)
20.(8分)如图所示家庭电路,吊灯L1和L2由开关S控制,墙上有一个固定的三孔插座.请把电路连接完整.
(________)
21.(8分)如图,L1、L2、L3的电阻分别为10Ω、10Ω、20Ω,要使各灯两端电压相等,请在图上○内标出电流表、电压表的符号。
(____)
五、计算题(共22分)
22.(10分)小丽家新买了一台电热水器,下表是该热水器的一些技术参数。
现将水箱中装满水,通电后正常工作40min,水温从25℃上升到45℃.在此过程中,求:
(1)热水器中电热丝的电阻;
(2)水箱中的水所吸收的热量[c水=4.2×103J/(kg·℃)];
(3)热水器的效率;
(4)若在用电高峰,电路中的实际电压为200V,这时热水器的实际功率为多大?(假设电阻不随温度变化)
23.(12分)如图甲,高度足够高的圆柱形容器,高处有一个注水口,以10cm3/s均匀向内注水,容器正上方天花板上,有轻质细杆(体积忽略不计)粘合着由两个横截面积不同的实心圆柱体组成的组合,此组合的A、B部分都是密度为0.8g/cm3的不吸水复合材料构成,图乙中坐标记录了从注水开始到注水结束的1min内,水面高度h的变化情况,根据相关信息,求:
(1)圆柱形容器的横截面积S:
(2)组合体B的质量mB;
(3)分别在t1=18s和t2=43s时,杆对圆柱体组合作用力的大小之比F1:F2;
(4)在注水过程中,选取两个长为连续的26s的时段(两时段可部分重叠)计算在这两个时段内液体对容器底压强增加量比值的最大值。
参考答案
一、选择题(每题1分,共30题,30分)
1、A
2、D
3、D
4、C
5、C
6、B
7、A
8、B
9、B
10、C
11、D
12、B
二、填空题(每题5分,共4题,20分)
13、电磁感应 机械
14、c 有
15、2.2
16、弹性势能
三、实验题(共12分)
17、 B 0.75
18、断开 0.6 2 右 小灯泡短路 2.2 左 0.5
19、2.8 错误 改接后电压表的正负接线柱接反 等于 只进行了一次实验
四、作图题(共16分)
20、
21、
五、计算题(共22分)
22、 (1)24.2Ω;(2)4.2×106J;(3)87.5%;(4)1652.9W
23、(1)40cm2;(2)160g;(3)14:1;(4)24/17。
UAB/V
UBC/V
UAC/V
1.4
4.2
型号
FED—H50
额定电压
220V
最大水量
50kg
额定功率
2000W
