物理中考复习考点研究 第十五讲 电学实验 实验4 测量小灯泡的电功率 PPT课件
展开
这是一份物理中考复习考点研究 第十五讲 电学实验 实验4 测量小灯泡的电功率 PPT课件，共16页。
贵州7年真题精选与拓展

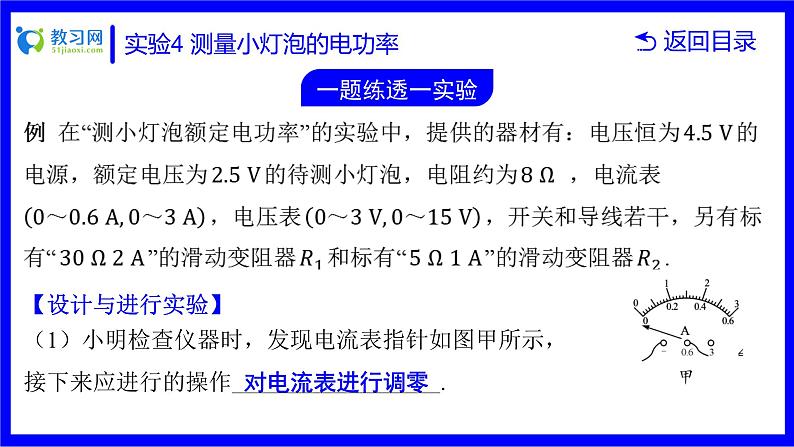

（1）小明检查仪器时，发现电流表指针如图甲所示，接下来应进行的操作__________________.

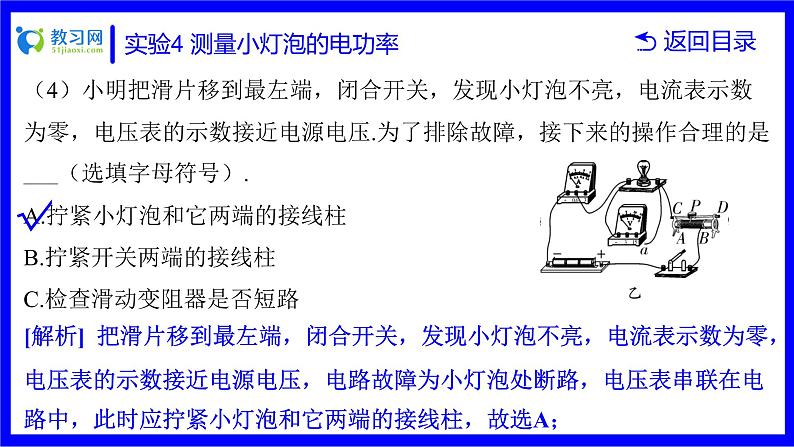

（4）小明把滑片移到最左端，闭合开关，发现小灯泡不亮，电流表示数为零，电压表的示数接近电源电压.为了排除故障，接下来的操作合理的是___（选填字母符号）.
A.拧紧小灯泡和它两端的接线柱B.拧紧开关两端的接线柱C.检查滑动变阻器是否短路
[解析] 把滑片移到最左端，闭合开关，发现小灯泡不亮，电流表示数为零，电压表的示数接近电源电压，电路故障为小灯泡处断路，电压表串联在电路中，此时应拧紧小灯泡和它两端的接线柱，故选A；
【分析现象、数据，总结结论】

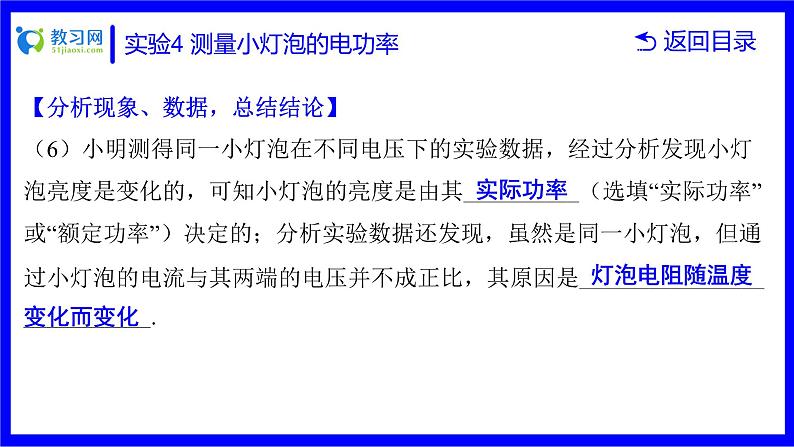

（6）小明测得同一小灯泡在不同电压下的实验数据，经过分析发现小灯泡亮度是变化的，可知小灯泡的亮度是由其__________（选填“实际功率”或“额定功率”）决定的；分析实验数据还发现，虽然是同一小灯泡，但通过小灯泡的电流与其两端的电压并不成正比，其原因是___________________________.
灯泡电阻随温度变化而变化
【交流与反思】（8）实验时，由于操作失误，在未断开开关的情况下，直接将亮着的小灯泡从灯座上取出，这样可能造成的后果是____________.
[解析] 电路为小灯泡与滑动变阻器串联，正常工作时电压表测量灯泡两端电压，小灯泡两端电压小于电源电压；在未断开开关的情况下，直接将亮着的小灯泡从灯座上取出，小灯泡处发生断路，电压表测量电源电压所测电压超过电表量程，故会造成电压表损坏；
（9）老师说：虽然电压表的内阻很大，但电路接通后仍有微小电流流过电压表；虽然电流表的内阻很小，但是电路接通后电流表的两端仍有微小的电压，请你根据这一事实并结合电路图分析判断，该电路引起测量的小灯泡电功率偏____（选填“大”或“小”）.
（1）连接电路时，开关应处于______状态.
（4）在进行误差分析时，老师说：虽然电压表内部电阻很大，但电路接通后仍有微小电流流过电压表，请你根据这一事实并结合电路图分析判断，实验中测得小灯泡的额定功率比真实值偏____（选填“大”或“小”），原因是___________________________________________________________________.
（1）请用笔画线代替导线，根据如图甲所示的电路图，将如图乙所示的实物图连接完整.
贵州7年真题精选与拓展
（1）小明检查仪器时，发现电流表指针如图甲所示，接下来应进行的操作__________________.
（4）小明把滑片移到最左端，闭合开关，发现小灯泡不亮，电流表示数为零，电压表的示数接近电源电压.为了排除故障，接下来的操作合理的是___（选填字母符号）.
A.拧紧小灯泡和它两端的接线柱B.拧紧开关两端的接线柱C.检查滑动变阻器是否短路
[解析] 把滑片移到最左端，闭合开关，发现小灯泡不亮，电流表示数为零，电压表的示数接近电源电压，电路故障为小灯泡处断路，电压表串联在电路中，此时应拧紧小灯泡和它两端的接线柱，故选A；
【分析现象、数据，总结结论】
（6）小明测得同一小灯泡在不同电压下的实验数据，经过分析发现小灯泡亮度是变化的，可知小灯泡的亮度是由其__________（选填“实际功率”或“额定功率”）决定的；分析实验数据还发现，虽然是同一小灯泡，但通过小灯泡的电流与其两端的电压并不成正比，其原因是___________________________.
灯泡电阻随温度变化而变化
【交流与反思】（8）实验时，由于操作失误，在未断开开关的情况下，直接将亮着的小灯泡从灯座上取出，这样可能造成的后果是____________.
[解析] 电路为小灯泡与滑动变阻器串联，正常工作时电压表测量灯泡两端电压，小灯泡两端电压小于电源电压；在未断开开关的情况下，直接将亮着的小灯泡从灯座上取出，小灯泡处发生断路，电压表测量电源电压所测电压超过电表量程，故会造成电压表损坏；
（9）老师说：虽然电压表的内阻很大，但电路接通后仍有微小电流流过电压表；虽然电流表的内阻很小，但是电路接通后电流表的两端仍有微小的电压，请你根据这一事实并结合电路图分析判断，该电路引起测量的小灯泡电功率偏____（选填“大”或“小”）.
（1）连接电路时，开关应处于______状态.
（4）在进行误差分析时，老师说：虽然电压表内部电阻很大，但电路接通后仍有微小电流流过电压表，请你根据这一事实并结合电路图分析判断，实验中测得小灯泡的额定功率比真实值偏____（选填“大”或“小”），原因是___________________________________________________________________.
（1）请用笔画线代替导线，根据如图甲所示的电路图，将如图乙所示的实物图连接完整.
