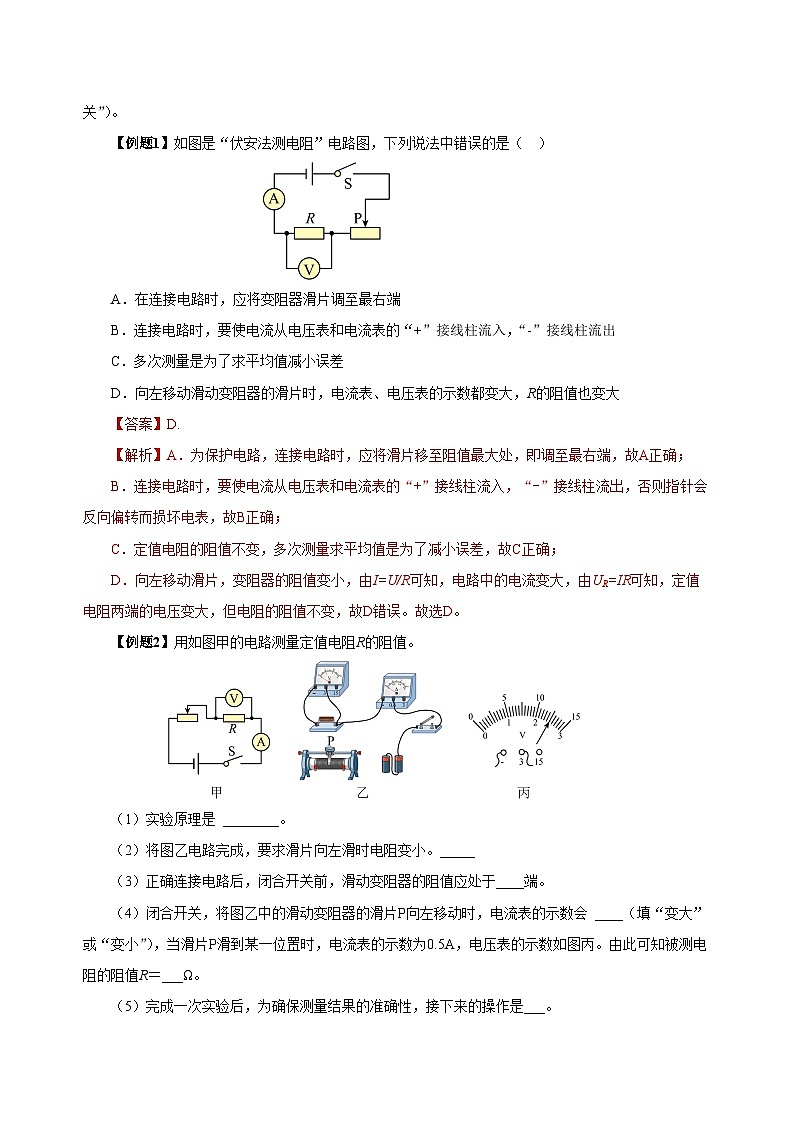

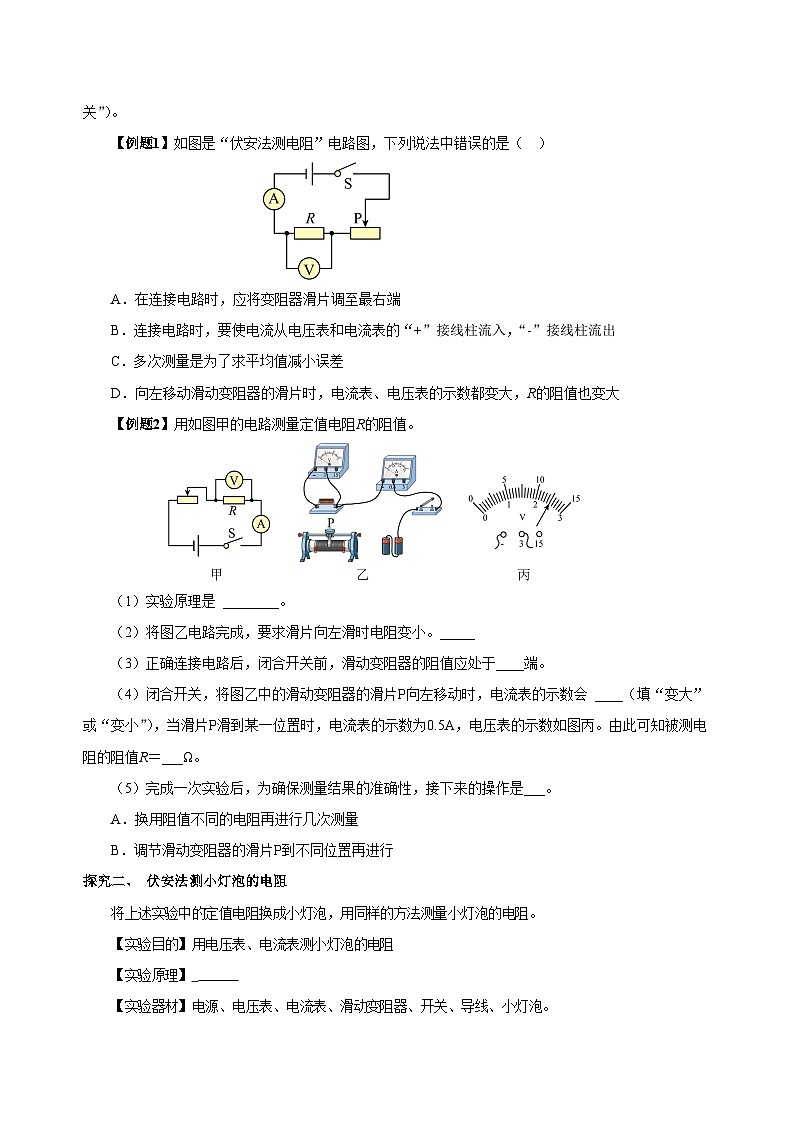

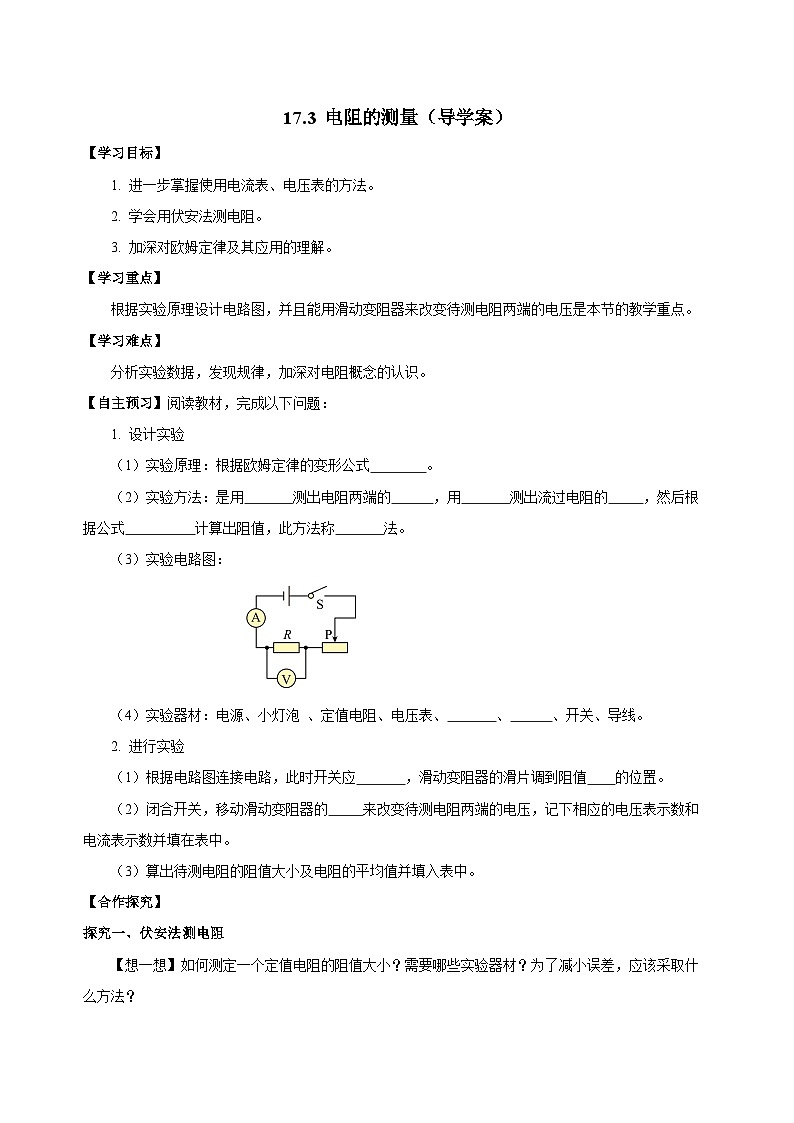

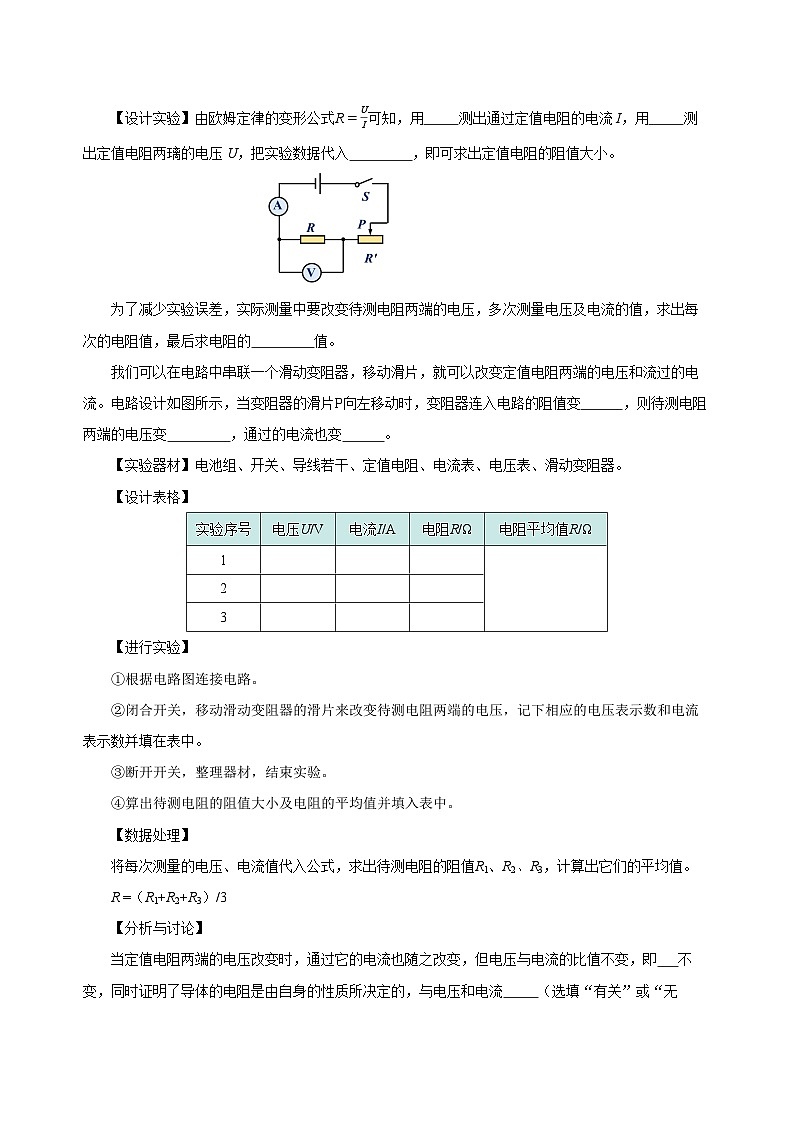

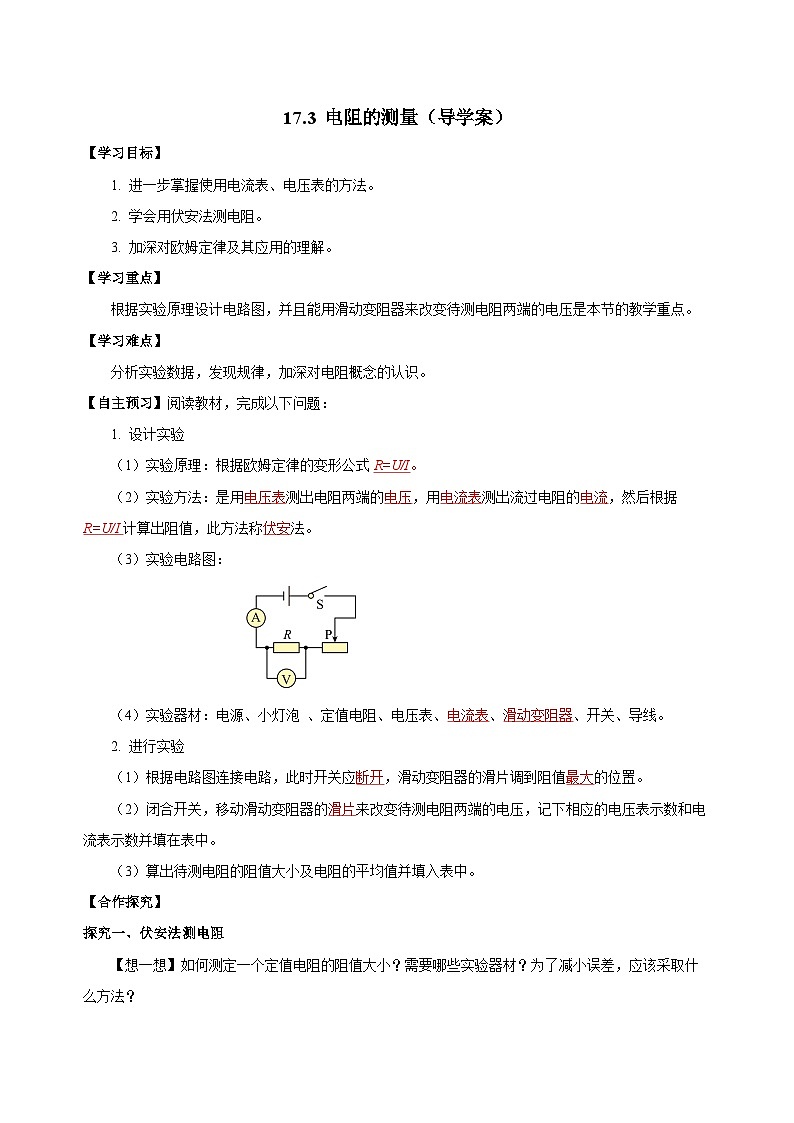

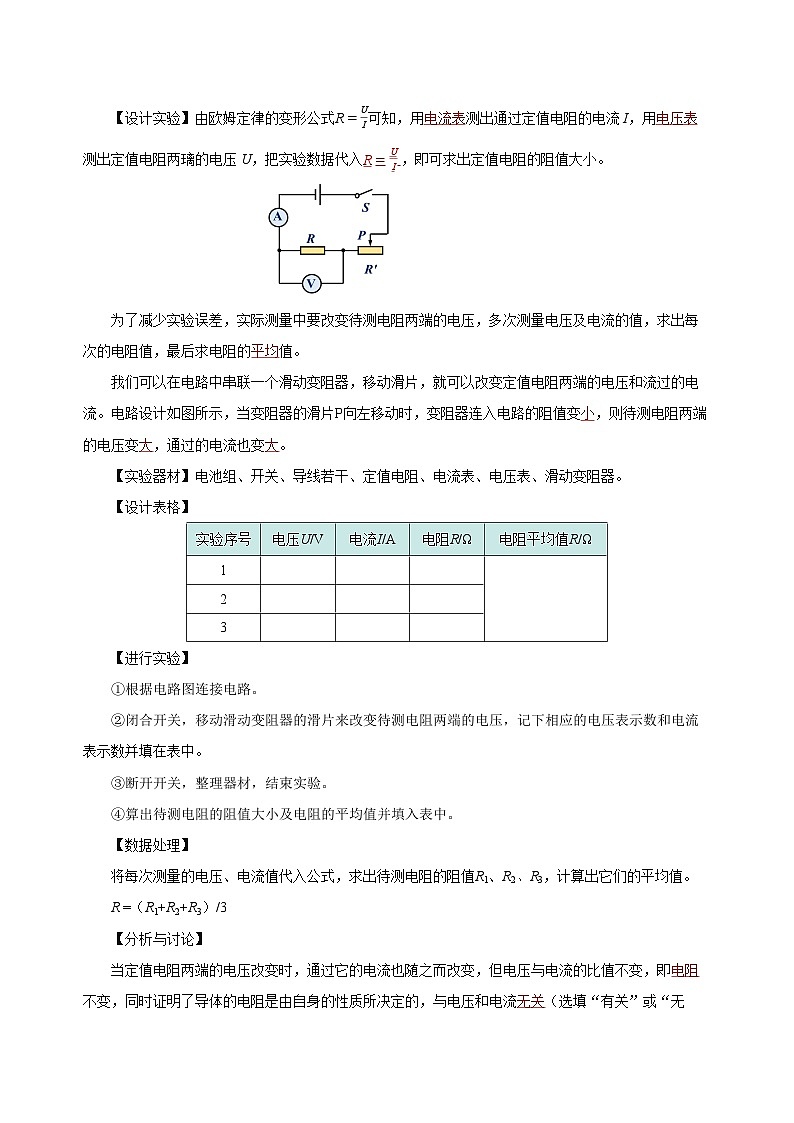

17.3 电阻的测量（导学案）【学习目标】 1. 进一步掌握使用电流表、电压表的方法。2. 学会用伏安法测电阻。3. 加深对欧姆定律及其应用的理解。【学习重点】根据实验原理设计电路图，并且能用滑动变阻器来改变待测电阻两端的电压是本节的教学重点。【学习难点】分析实验数据，发现规律，加深对电阻概念的认识。【自主预习】阅读教材，完成以下问题：1. 设计实验（1）实验原理：根据欧姆定律的变形公式 。（2）实验方法：是用 测出电阻两端的 ，用 测出流过电阻的 ，然后根据公式 计算出阻值，此方法称 法。（3）实验电路图： （4）实验器材：电源、小灯泡 、定值电阻、电压表、 、 、开关、导线。2. 进行实验（1）根据电路图连接电路，此时开关应 ，滑动变阻器的滑片调到阻值 的位置。（2）闭合开关，移动滑动变阻器的 来改变待测电阻两端的电压，记下相应的电压表示数和电流表示数并填在表中。（3）算出待测电阻的阻值大小及电阻的平均值并填入表中。 【合作探究】探究一、伏安法测电阻 【想一想】如何测定一个定值电阻的阻值大小？需要哪些实验器材？为了减小误差，应该采取什么方法？【设计实验】由欧姆定律的变形公式R=UI可知，用 测出通过定值电阻的电流I，用 测出定值电阻两璃的电压U，把实验数据代入 ，即可求出定值电阻的阻值大小。为了减少实验误差，实际测量中要改变待测电阻两端的电压，多次测量电压及电流的值，求出每次的电阻值，最后求电阻的 值。我们可以在电路中串联一个滑动变阻器，移动滑片，就可以改变定值电阻两端的电压和流过的电流。电路设计如图所示，当变阻器的滑片P向左移动时，变阻器连入电路的阻值变 ，则待测电阻两端的电压变 ，通过的电流也变 。【实验器材】电池组、开关、导线若干、定值电阻、电流表、电压表、滑动变阻器。【设计表格】【进行实验】①根据电路图连接电路。②闭合开关，移动滑动变阻器的滑片来改变待测电阻两端的电压，记下相应的电压表示数和电流表示数并填在表中。③断开开关，整理器材，结束实验。④算出待测电阻的阻值大小及电阻的平均值并填入表中。【数据处理】将每次测量的电压、电流值代入公式，求出待测电阻的阻值R1、R2、R3，计算出它们的平均值。R =（R1+R2+R3）/3【分析与讨论】当定值电阻两端的电压改变时，通过它的电流也随之改变，但电压与电流的比值不变，即 不变，同时证明了导体的电阻是由自身的性质所决定的，与电压和电流 （选填“有关”或“无关”）。【例题1】如图是“伏安法测电阻”电路图，下列说法中错误的是（ ）A．在连接电路时，应将变阻器滑片调至最右端B．连接电路时，要使电流从电压表和电流表的“+”接线柱流入，“-”接线柱流出C．多次测量是为了求平均值减小误差D．向左移动滑动变阻器的滑片时，电流表、电压表的示数都变大，R的阻值也变大【例题2】用如图甲的电路测量定值电阻R的阻值。（1）实验原理是 ________。（2）将图乙电路完成，要求滑片向左滑时电阻变小。_____（3）正确连接电路后，闭合开关前，滑动变阻器的阻值应处于____端。（4）闭合开关，将图乙中的滑动变阻器的滑片P向左移动时，电流表的示数会 ____（填“变大”或“变小”），当滑片P滑到某一位置时，电流表的示数为0.5A，电压表的示数如图丙。由此可知被测电阻的阻值R＝___Ω。（5）完成一次实验后，为确保测量结果的准确性，接下来的操作是___。A．换用阻值不同的电阻再进行几次测量B．调节滑动变阻器的滑片P到不同位置再进行探究二、 伏安法测小灯泡的电阻将上述实验中的定值电阻换成小灯泡，用同样的方法测量小灯泡的电阻。【实验目的】用电压表、电流表测小灯泡的电阻【实验原理】 【实验器材】电源、电压表、电流表、滑动变阻器、开关、导线、小灯泡。 【实验步骤】①按电路图连接实物。②闭合开关，调节滑动变阻器的滑片，记录电压表、电流表的示数。③多次调节滑动变阻器的滑片，重复上述实验。【数据处理】将测量的电压值、电流值代入公式R=UI，分别求出小灯泡的阻值R1、R2、R3。【分析与讨论】（1）比较计算出的几个电阻值，电阻的大小相同吗？ 。（2）由计算结果可知，当小灯两端电压越大时，灯丝电阻越 。原因是当灯两端电压变大时，灯丝温度 。伏安法测定值电阻与伏安法测小灯泡电阻的实验比较：【例题3】在“测量小灯泡电阻”的实验中，已知小灯泡的额定电压为2. 5V，正常工作时阻值大约为8Ω。（1）如图甲所示，小涛同学即将连好最后一根导线A，他的同桌制止了他，说小涛连接的电路有两处错误，分别是：_______________；___________。小涛根据同桌的意见进行了改正；（2）实验过程中某一时刻，电压表指针位置如图乙所示，示数为____V；（3）小涛将数据记录在下表，数据都正确，请你指出他设计的表格中的错误：__________。 【例题4】如图甲所示是“测量小灯泡电阻”的实验电路，已知小灯泡正常发光电压为3.8V。（1）实验中电压表所选的量程是______V；（2）正确连接实物图，闭合开关，要将滑动变阻器滑片向______移动（选填“左”或“右”），完成第二次测量，表格中第3次电流表示数如图乙所示______A；（3）由表格数据算出小灯泡正常发光的电阻为______Ω（保留一位小数），同时可知灯丝电阻是变化的，可能是受______的影响。探究三、特殊方法测电阻在只有电压表或电流表时，可利用一个已知定值电阻R0（或已知规格的滑动变阻器R）完成待测电阻的测量。1. 单伏法测电阻（利用电压表测量）（1）方法一：① 把定值电阻R0和未知电阻Rx串联起来接入电路，如图所示。②用电压表分别测量出两者的电压U0、Ux。③计算出未知电阻Rx阻值的表达式：因为I0 =Ix 即 U0R0 = Ux Rx 所以 Rx= （2）方法二：①如下图所示，首先将开关S、S0闭合，读出电压表的示数，记为U；然后断开开关S0，读出电压表的示数为Ux。 ②计算未知电阻RX阻值的表达式：定值电阻R0两端的电压为U-Ux，则电路中的电流为 Ix =I0= U-UxR0 未知电阻 Rx = Ux Ix = 方法二 方法三（3）方法三 ①可把未知电阻Rx和滑动变阻器R' 和串联起来，如图所示。②如图所示，滑片置于阻值最小的位置，闭合开关，记下电压表示数U1；滑片置于阻值最大的位置，记下电压表示数U2。③计算出未知电阻RX阻值的表达式为：因为Ix = IR＇ U2Rx = U1-U2R' 所以 Rx = 2. 单安法测电阻（利用电流表测量）（1）方法一：①如图所示，闭合S和S1，记录电流表的示数为I1；②闭合S断开S1，记录电流表的示数为I2；③用R0和测量出来的物理量表示Rx。闭合S和S1，电流表测量R0和Rx并联的总电流的示数为I1；闭合S断开S1，电流表测量通过Rx的电流为I2，根据U=IR求出并联电路各支路两端的电压U=（I1-I2）R0 所以 Rx= ____________（2）方法二 如图所示，闭合开关S1、S2，记下电流表示数为Ix；断开开关S2，记下电流表示数为I。推导Rx阻值的表达式：电源电压为U=IxRx 断开开关S2，电流为I，电源电压为U=I（Rx+R0）电阻Rx的阻值 Rx=_____________方法二 方法三（3）方法三：如图所示，滑片置于阻值最小的位置，闭合开关，记下电流表示数为Ix；滑片置于阻值最大的位置，记下电流表示数为I，则未知电阻Rx阻值的表达式为： Rx=__________ （R′为滑动变阻器的最大阻值） 【例题5】某物理实验小组正在使用“伏安法”测量未知电阻Rx阻值，实验电路如图甲所示（电源电压3V）。（1）请你用笔画线代替导线，将图甲中电路连接完整，导线不得交叉______；闭合开关S前，应将滑动变阻器滑片P移到最______端（选填“左”或“右”）。（2）闭合开关后，发现电流表无示数，电压表有示数且示数接近3V，则电路故障原因可能是______。（3）排除故障后，当滑片移到某一位置时，电压表示数为1.6V，电流表示数如图乙所示，其读数为______A，则未知电阻Rx______Ω。接下来测量多组实验数据算出Rx平均值，这是为了减小测量带来的______。（4）实验中电流表突然损坏，小组同学经过讨论设计了一种实验方案也可测出Rx阻值。电路如图丙所示，电源电压未知且恒定不变，a、b为滑动变阻器左右两个端点，滑动变阻器最大阻值为Rmax，请你把以下测量步骤补充完整。①闭合开关S，滑片p移到a端时，读出电压表示数为U1；②闭合开关S，______，读出电压表示数为U2；③待测电阻Rx______（用已知和测量出的物理量符号表示）。【例题6】现要测量电阻Rx的阻值，提供的实验器材有：待测电阻Rx（约5Ω）、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干。图1 图2 图3（1）正确连线后（如图1所示），闭合开关，移动滑片P，电流表示数几乎为零，电压表示数接近电源电压且几乎不变。若电路中只有一处故障，可判断该故障是 ___________；（2）排除故障继续实验，某次测量，电流表的示数为0.50A，电压表的示数如图2，该示数为_______V，则Rx=______Ω；（3）某同学利用电源（电压未知）、电阻箱（0～999.9Ω）和电流表（指针能正常偏转，但刻度盘示数模糊不清）等器材，测电阻Rx的阻值，设计的电路如图3。完成下列实验步骤：①正确连接电路，断开S1、S2，将电阻箱R阻值调至最大；②___________，标记电流表指针所指的位置；③___________，记下电阻箱阻值R0；④电阻Rx=___________。（用测得量的符号表示）【精讲点拨】1. 伏安法测电阻是一串联电路，按照电路图连接实物时要遵循一一对应原则，一般从电源正极出发依次连接，最后将电压表并联在待测电阻的两端。2. 伏安法测量定值电阻的阻值和小灯泡的阻值数据处理的区别：测量小灯泡电阻时不能求平均值，因为在不同电压下灯泡的温度不同，其电阻是不同的，求平均值没有意义。测定值电阻的阻值时应该求平均值，因为定值电阻的阻值不变，求平均值可以减小测量误差。【归纳整理】 第3节 电阻的测量【课堂练习】1. 实验“伏安法测电阻”。（1）请画出该实验的电路图______；（2）该实验的原理是__________；（3）按电路图连接电路时，开关应_____，滑动变阻器应_______，电表应_____；（4）实验中要记录相关数据，请设计出你的实验数据记录表格______；（5）根据你所学的知识，在坐标系中大致画出定值电阻的U-I图象______ 。 2．在用“伏安法测电阻”的实验中，有两位同学分别选用定值电阻和小灯泡为测量对象，在处理实验数据时，分别画出了U-I的图像，如图甲、乙所示。则对于图像的分析，以下说法错误的是（ ）A．由甲图可知，定值电阻的阻值为1ΩB．由甲图可知，电阻是导体自身的性质，它不随导体两端的电压和导体中的电流改变而改变C．由乙图可知，小灯泡的电阻跟灯丝的温度有关D．为了减小误差，应该用多次测量取平均值的方法，测定小灯泡的电阻3. 如图是某同学为测量标有“2.2V 0.25A”的灯泡电阻而连接的电路，小华认为电路的连接有下列错误：①滑动变阻器的金属杆连入电路，不能改变电阻；②滑动变阻器未置于最大阻值处，不能保护电路；③电流表的正负接线柱接反，指针会反偏；④电压表未选择0~15V量程，读数不准确。你的判断是（ ）A．①②③ B．②③④ C．①③④ D．①②③④4．如何用一个电压表和一个已知电阻来测量某未知电阻？小明同学关于这一问题设计了如图所示的电路。已知R1为10Ω，闭合S，断开S1时，电压表的读数是2.0V，再闭合S1时电压表的示数是3.0V。（已知整个实验过程中电池的电压不变），求被测电阻R2的阻值。5. 小明打算测量未知电阻的阻值.（1）小明连接电路并闭合开关后，如图1所示，操作中的一处不妥之处为____；（2）实验时，小明改变电阻Rx两端的电压，进行了三次测量，并记录数据如下表格所示，表格不足之处是________；在第三次测量中电流表的示数如图2所示，根据三次实验数据可得，定值电阻Rx的阻值为______Ω；（结果保留一位小数） 6．在“测量电阻的阻值”实验中：①请用笔线代替导线，将图甲实验电路补充完整，要求滑动变阻器的滑片P向右移动时，电流表示数变大；②连接完电路后，闭合开关，发现电流表、电压表有示数均很小，无论怎样移动滑片P都不能改变两只电表的示数。出现问题的原因是：______________________；③解决问题后，闭合开关，移动滑动变阻器的滑片P，进行多次测量。当电压表示数为2V时，电流表示数如图乙所示为____A，则电阻R的阻值为____Ω；④把图甲的电阻R换成小灯泡L，重复上述实验，测量小灯泡的电阻。图丙是根据两次实验数据绘制的I−U图像，其中表示小灯泡电阻的图像是______（选填“a”或“b”），判断的依据是______。7．在“用伏安法测小灯泡电阻”的实验中，待测小灯泡额定电压为2.5V。（1）请用笔画线代替导线，将图甲的实物图未连接部分补充完整（连线不得交叉）________；（2）当开关闭合后，发现小灯泡不亮，电压表示数接近电源电压，电流表无示数，可能是因为________；（3）根据I-U图像，如图乙所示，分析图像可知，小灯泡正常工作时电阻为________Ω；（4）分析图像，小灯泡灯丝两端的电压增大时，其电阻_____（变化/不变）。8. 晓亮利用阻值为R0的定值电阻和一块电流表测量未知电阻Rx的阻值．他选择了满足这个实验要求的器材，并连接了部分实验电路，如图所示.（1）为了测出电阻Rx的阻值，请添加一根导线完成图所示的实验电路的连接__；（2）开关S1、S2都闭合时，电流表的示数为I1；只闭合开关S2时，电流表的示数为I2，请用I1、I2和R0表示Rx，R x=_______。 9．如图甲所示是测量未知电阻Rx的实验电路，定值电阻R0=15Ω。（1）请完善实验步骤①只闭合开关S、S1，读出并记录电压表示数U1；②只闭合开关___________，读出并记录电压表示数U2；（2）若U1 =1.5V，U2的大小如图乙所示，U2 =______V，则Rx =______ Ω。（3）为了多测几组实验数据减小实验误差，实验电路应如何改进？请画出改进后的电路图。10. 如图所示是小阳测量未知电阻Rx的实验电路，电源两端电压不变，其中R0为阻值已知的定值电阻。当只闭合开关S1时，电流表的示数为I1；开关S1、S2都闭合时，电流表的示数为I2。则下列四个选项中，Rx的表达式正确的是（ ）A. Rx=I2-I1 I2 R0 B. Rx=I2R0 I1 C. Rx=I1R0 I2-I1 D. Rx=I1R0 I2 【课后反思】本节课学习中，你有哪些收获，还有哪些问题？ 实验序号电压U/V电流I/A电阻R/Ω电阻平均值R/Ω123实验序号电压U/V电流I/A电阻R/Ω灯泡亮度123项目测定值电阻测小灯泡电阻实验原理1R=U/I实验过程多次测量数据处理分别计算出每次测量的电阻，然后求出______值.分别计算每次测量的灯泡电阻，然后______.实验结论平均值为所求的电阻值.当小灯两端电压越大时，灯丝电阻越大。实验次数电压U/V电流I/A电阻R/Ω电阻平均值R/Ω10.50.163.16.121.30.216.232.50.288.9电压U/V电流I/A灯泡亮度10.2灯丝暗红20.25微弱发光3.8正常发光实验次数电压U电流I电阻R电阻Rx11.50.314.8220.4532.5
