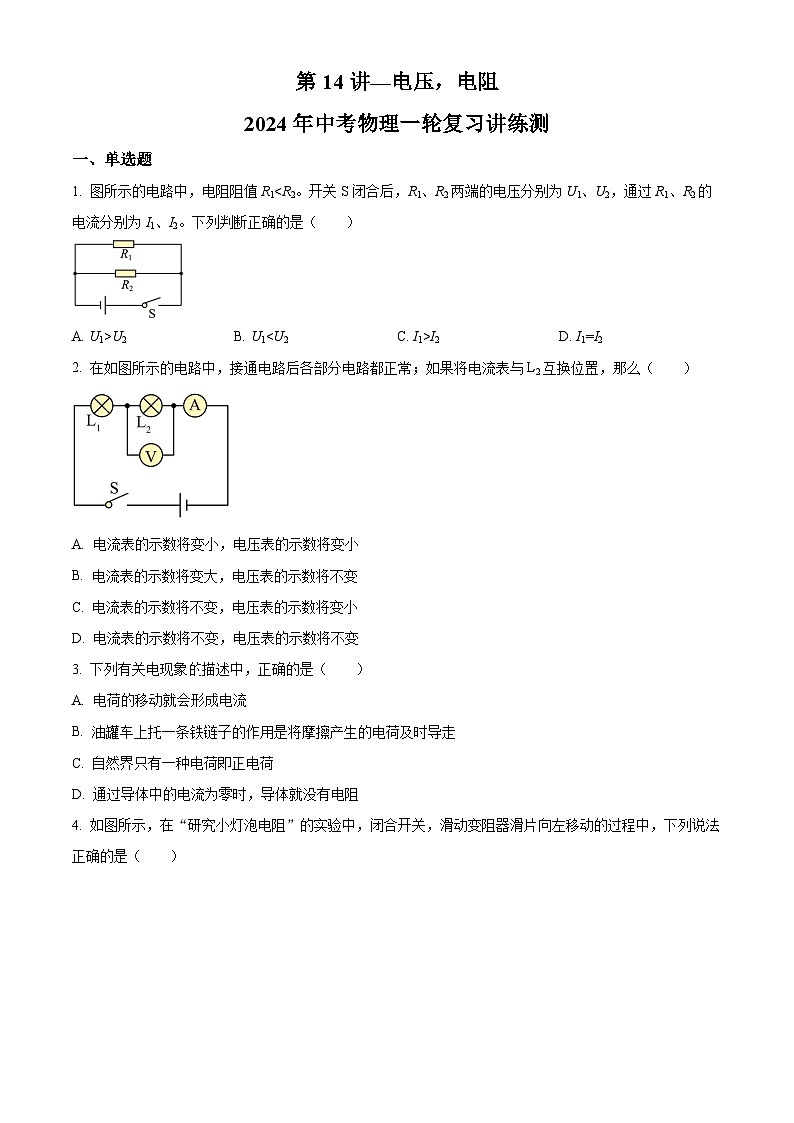

2024年中考物理一轮复习讲练测（全国通用） 第14讲 电压、电阻（典题精练）

这是一份2024年中考物理一轮复习讲练测（全国通用） 第14讲 电压、电阻（典题精练），文件包含中考物理一轮复习讲练测全国通用第14讲电压电阻典题精练原卷版docx、中考物理一轮复习讲练测全国通用第14讲电压电阻典题精练解析版docx等2份试卷配套教学资源，其中试卷共39页， 欢迎下载使用。
一、单选题
1. 图所示的电路中，电阻阻值R1U2B. U1I2D. I1=I2
2. 在如图所示的电路中，接通电路后各部分电路都正常；如果将电流表与L2互换位置，那么（ ）
A. 电流表的示数将变小，电压表的示数将变小
B. 电流表的示数将变大，电压表的示数将不变
C. 电流表的示数将不变，电压表的示数将变小
D. 电流表的示数将不变，电压表的示数将不变
3. 下列有关电现象描述中，正确的是（ ）
A. 电荷的移动就会形成电流
B. 油罐车上托一条铁链子的作用是将摩擦产生的电荷及时导走
C. 自然界只有一种电荷即正电荷
D. 通过导体中的电流为零时，导体就没有电阻

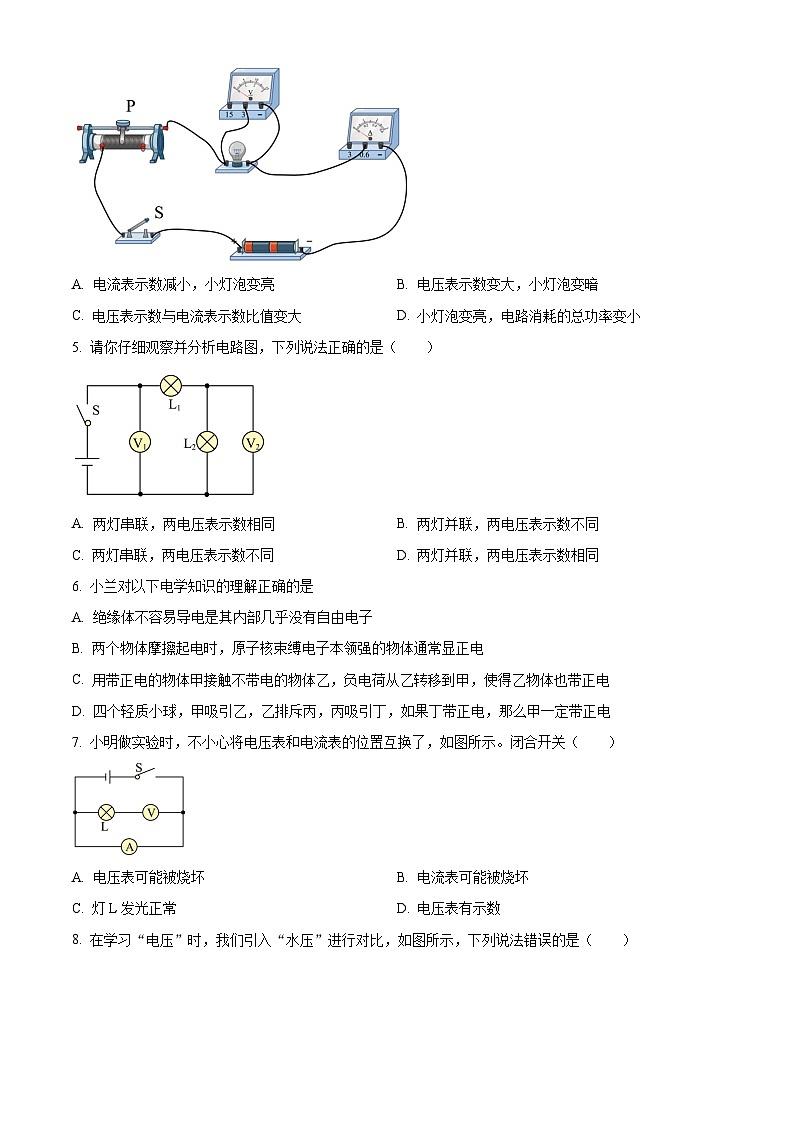

4. 如图所示，在“研究小灯泡电阻”的实验中，闭合开关，滑动变阻器滑片向左移动的过程中，下列说法正确的是（ ）
A. 电流表示数减小，小灯泡变亮B. 电压表示数变大，小灯泡变暗
C. 电压表示数与电流表示数比值变大D. 小灯泡变亮，电路消耗的总功率变小
5. 请你仔细观察并分析电路图，下列说法正确的是（ ）
A. 两灯串联，两电压表示数相同B. 两灯并联，两电压表示数不同
C. 两灯串联，两电压表示数不同D. 两灯并联，两电压表示数相同
6. 小兰对以下电学知识的理解正确的是
A. 绝缘体不容易导电是其内部几乎没有自由电子
B. 两个物体摩擦起电时，原子核束缚电子本领强的物体通常显正电
C. 用带正电的物体甲接触不带电的物体乙，负电荷从乙转移到甲，使得乙物体也带正电
D. 四个轻质小球，甲吸引乙，乙排斥丙，丙吸引丁，如果丁带正电，那么甲一定带正电
7. 小明做实验时，不小心将电压表和电流表的位置互换了，如图所示。闭合开关（ ）
A. 电压表可能被烧坏B. 电流表可能被烧坏
C. 灯L发光正常D. 电压表有示数

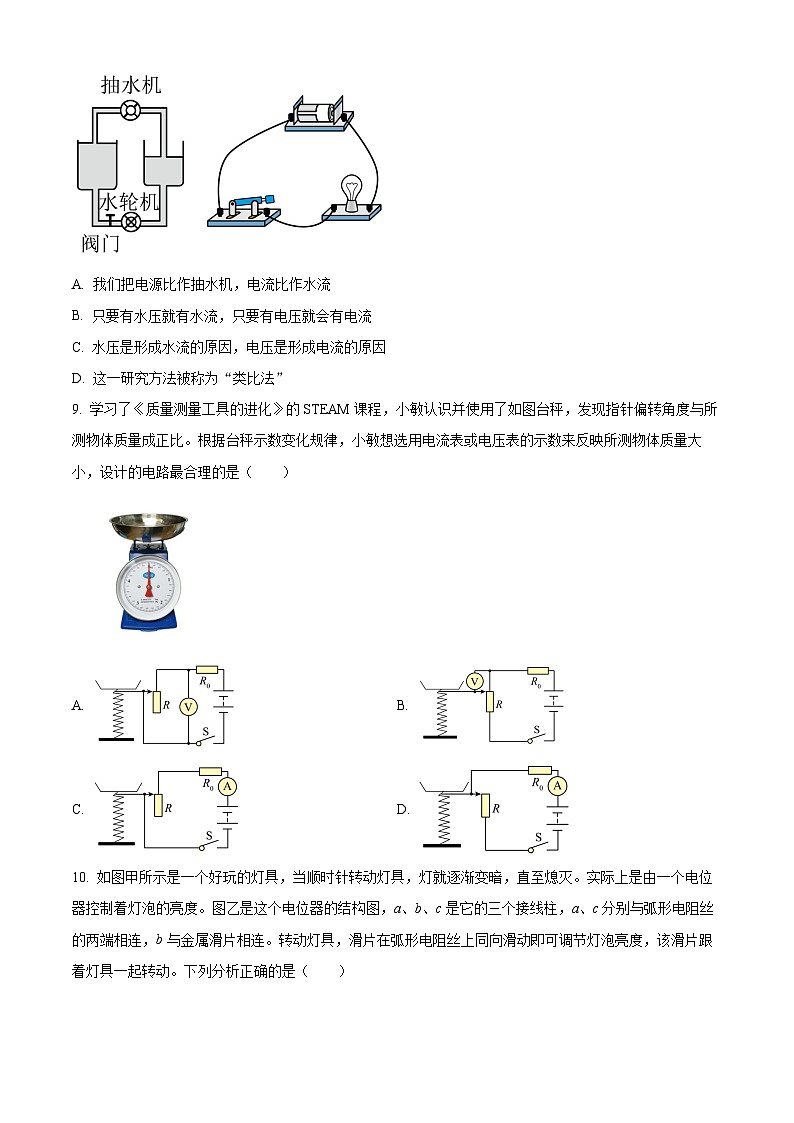

8. 在学习“电压”时，我们引入“水压”进行对比，如图所示，下列说法错误的是（ ）
A. 我们把电源比作抽水机，电流比作水流
B. 只要有水压就有水流，只要有电压就会有电流
C. 水压是形成水流的原因，电压是形成电流的原因
D. 这一研究方法被称为“类比法”
9. 学习了《质量测量工具的进化》的STEAM课程，小敏认识并使用了如图台秤，发现指针偏转角度与所测物体质量成正比。根据台秤示数变化规律，小敏想选用电流表或电压表的示数来反映所测物体质量大小，设计的电路最合理的是（ ）
A. B.
C. D.
10. 如图甲所示是一个好玩的灯具，当顺时针转动灯具，灯就逐渐变暗，直至熄灭。实际上是由一个电位器控制着灯泡的亮度。图乙是这个电位器的结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。转动灯具，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，该滑片跟着灯具一起转动。下列分析正确的是（ ）
A. 电位器与灯泡并联
B. 电位器是通过改变接人电路中电阻丝的横截面积来改变灯泡亮度的
C. 该电路中，电位器只将a、b接入电路
D. 该电路中，电位器只将b、c接入电路
二、填空题
11. 如图甲所示的电路中，两端的电压为，两端的电压如图乙所示，则两端的电压________V，电源电压_________V。
12. 首先发现电流、电压、电阻定量关系的科学家是______，人们为了纪念他的杰出贡献，以他的名字命名了______的单位。
13. 电压的基本单位是______，几个常见电压值：一节干电池电压为1.5V；一块铅蓄电池电压为2V；中国家庭电路电压为______；对人体的安全电压不高于______。
14. 如图所示电路，甲、乙是两只电表，闭合开关S后，两灯泡串联且正常发光，则图中甲是______表，乙是_______表。
15. 如图所示，某城市安装一种“按钮式红绿灯”。当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过：按钮相当于电路中的______；红绿灯实际上是发光二极管，它具有______。
16. 在收音机中，有一种叫电位器的变阻器。电位器的外形及其内部构造如图所示。图中A、B、C三个焊接点相当于变阻器的三个接线柱。使用电位器时只把A和B接入电路，当顺时针旋动滑片时，电位器接入电路的电阻值_________。（选填“变大”、“变小”或“不变”）
17. 材料、长度相同的两电阻R1和R2如图连接，则两个电阻大小关系是R1______R2，你判断的依据是______；接上电源后，通过R1和R2的电流大小关系是I1______I2。（选填“大于”“等于”或“小于”）
18. 如图所示的电路，电源电压保持不变，当滑动变阻器的滑片向右移动时，则电压表V示数________，电流表A2示数________。（选填“变大”、“变小”或“不变”）
19. 小新按图甲所示的电路进行实验，当闭合开关，用电器正常工作时，电压表V1和V2的指针位置完全一样，如图乙所示，则电压表V1的示数为___________V，L1两端的电压为___________V。
20. 在如图所示的电路中，电源电压保持不变，L1和L2为两只灯泡，当开关闭合后电流表，电压表都正常偏转，L1和L2都正常发光，突然间L1熄灭，L2还能正常发光，同时会发现电流表A1的示数________，电压表V的示数__________。（均选填“变大”“变小”或“不变”）
三、作图题
21. 根据如下电路实物图，画出对应的电路图．
22. 如图给你一个电源、一个开关、一个滑动变阻器、一个电流表、两个灯泡、若干导线，请按要求完成以下问题：
（1）已知通过两灯L1和L2的电流分别为0.4A和0.3A，电流表的示数为0.7A，当移动滑动变阻器的滑片时，L1的电流改变而L2的电流不变，试根据要求在虚线框内画出电路图。（ ）
（2）根据电路图把实物元件连接起来。（ ）
23. 如图所示，请在两个空白圈内选填“电压表”或“电流表”的符号使两灯都能发光。
四、实验题
24. 小明和小华同学在“探究串联电路电压的规律”实验中，都设计了如图所示的电路。
（1）小明根据电路图连接好电路，闭合开关后，发现电压表示数为零，两灯都不发光，若只有L1或L2中的一处发生故障，则故障可能是__________；
（2）排除故障后，小明完成了实验，并把数据记录在上表中。分析实验数据得出两个实验结论：
①串联电路两端的电压等于各部分电路两端电压之和；
②串联电路中、各部分电路两端电压相等；
（3）实验结束后小明和小华互相交流，小华指出结论②可能是错误的，造成这个错误的原因：一是器材选择上的不足处是______；二是实验在方案上存在的不足之处是__________。
25. 小明用两节新电池，几个小灯泡，一个电压表，用如图甲所示电路来探究“串联电路的电压特点”。
（1）按照图甲连接电路，检查无误后闭合开关，用电压表分别测出A与B、B与C、A与C两点间的电压为、、得到的数据记录在表格中：
（2）小明进行多次实验的主要目的是___________；
（3）某次测量时，电压表的示数如图乙所示，电压为___________；
（4）小明发现另一个同学小雨按照甲图连接的实物图丙是错误的，此时闭合开关，电压表的示数为___________。
26. 小桃子在“探究串联电路电流、电压的规律”的实验中：
（1）为了探究串联电路的电流规律，分别把图甲中A、B、C三点断开，然后把 _____（选填“电压表”或“电流表”）接入，在连接电路时，开关要 _____；
（2）在探究串联电路的电压规律时，小桃子用电压表测量AB间的电压。闭合开关后，电压表示数如图乙所示，为了使实验结果更精确，接下来他应该：断开开关，_____（选填字母编号）；
A.减小电源电压
B.换一个量程更大的电压表
C.换用电压表的小量程
（3）调整后，再次闭合开关，电压表的示数如图丙所示，此时AB两点间的电压为 _____V。接着，再分别测出BC、AC间的电压并记录在如表所示的表格中，分析实验数据得出结论：串联电路中，_____；（写出UAB、UBC和UAC之间的关系式即可）；
（4）在探究串联电路的电压规律时，小朱同学测完AB两点间的电压后，在测BC两点间的电压时，小桃子为了节省时间，打算采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上。此操作可能会导致电压表 _____；
（5）实验中，应选择规格 _____（选填“相同”或“不同”）的小灯泡进行多次实验，目的是 _____。
A取平均值减小误差
B.寻找普遍规律
27. 在探究串联电路中电压规律的实验中，小红同学将电阻R1、R2串联后接到电源上，如图（a）所示。
（1）小红依照图（a）所示的电路连接图（b）中的元件，其中有一根导线尚未连接，请以笔画线代替导线补上______（用铅笔在答题纸的相应位置连线）；
（2）连接好电路后，闭合开关S前，发现电压表的指针偏转如图2所示，原因是______；
（3）小红更换电阻并多次实验，将实验数据记录在表中，分析表中数据可以得出初步结论______；
（4）进行多次实验的目的是：______；
（5）在测量R1两端电压时，保持电压表B接点不动，只断开C接点，并改接到A接点上，此方法______（填“能”或“不能”）测出R1两端电压，原因是______；
（6）分别把电压表连在图中AB、BC、AC两端时，闭合开关后测得的数据UAB=0V，UBC=UAC=6V，则电路中存在的故障可能是______（答出一种可能即可）。
28. 在探究影响导体电阻大小的因素时，小兵、小红两位同学作出了如下猜想：
①导体的电阻与导体的长度有关；
②导体的电阻与导体的横截面积有关；
③导体的电阻与导体的材料有关；
实验室提供了4根电阻丝，规格、材料如表：
(1)为了验证上述猜想①，应该选用编号为___________两根电阻丝进行实验；如果将A和D两电阻丝接入电路中M、N两点间时，电流表示数不相同，由此，初步得到的结论是：电阻的大小与导体的___________有关；
(2)由实物图可知，通过观察___________（电流表/小灯泡）来判断接入电阻丝阻值的变化情况，会更准确，而另一种方法不准确的原因是：___________；
(3)在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的输电线换成较粗的输电线，这样就___________（增大/减小）了输电线的电阻；
(4)将A、C两段金属丝串联接入同一电路中，流过A、C的电流关系是IA_______IC，将A、C并联接入电源电压为3V的电路中，UA___________UC。（大于/等于/小于）
五、计算题
29. 在如图所示的电路中，电源两端电压为U=6V，开关闭合后电压表示数为1.0V。求：定值电阻R1两端的电压。
30. 小美做实验时，连接了如图所示电路，闭合开关S时，电流表示数是0.3A，电压表V1的示数是5V，电压表V2的示数是3V。请你根据电路图计算：
（1）灯L2两端的电压；
（2）10s内通过电源的电荷量。
31. 如图所示，电源电压恒定不变。
（1）当S闭合时，电压表的示数为4V，电压表测量的是什么电压？电源电压为多少？
（2）当S断开时，电压表的示数为1.5V，L1和L2是串联还是并联？电压表测量的是什么电压？L2两端的电压是多少？
32. 如图所示，L1、L2是完全相同的两个小灯泡，电压表V1的示数是6V，电压表V2的示数是7V，求：
（1）三个小灯泡的连接方式是怎样的？
（2）V1、V2分别测的是什么电压？
（3）电源电压。
33. 如图所示的电路中，电源电压保持不变，电路中R2和R3的规格相同。同时闭合S2、S4，断开S1、S3时，电压表V1的示数为18V，电流表A2的示数为0.8A。求：
（1）电源电压是多少？
（2）同时闭合S1、S2，断开S3、S4时，电流表A2的示数为1.0A。则同时闭合S1、S2、S4，断开S3时，电流表A1的示数为多少？
（3）若将电流表A1替换为电压表V3，同时闭合开关S1、S3、S4，断开S2，电压表V3和V1的偏转的角度相同，求电压表V2的示数是多少？
UAB/V
UBC/V
UAC/V
1.4
14
2.8
实验次数
1
1.6
1.4
3.0
2
1.2
18
3.0
3
2.3
0.7
3.0
UAB/V
UBC/V
UAC/V
1.8
4.4
实验序号
UAB（V）
UBC（V）
UAC（V）
1
2.5
3.5
6
2
2
4
6
3
1
5
6
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
0.5
0.5
B
镍铬合金
1.0
0.5
C
镍铬合金
0.5
1.0
D
锰铜合金
0.5
0.5
