专题25 电与磁-5年（2019-2023）中考1年模拟物理分项汇编（安徽专用）

这是一份专题25 电与磁-5年（2019-2023）中考1年模拟物理分项汇编（安徽专用），文件包含专题25电与磁-5年2019-2023中考1年模拟物理分项汇编安徽专用原卷版docx、专题25电与磁-5年2019-2023中考1年模拟物理分项汇编安徽专用解析版docx等2份试卷配套教学资源，其中试卷共22页， 欢迎下载使用。

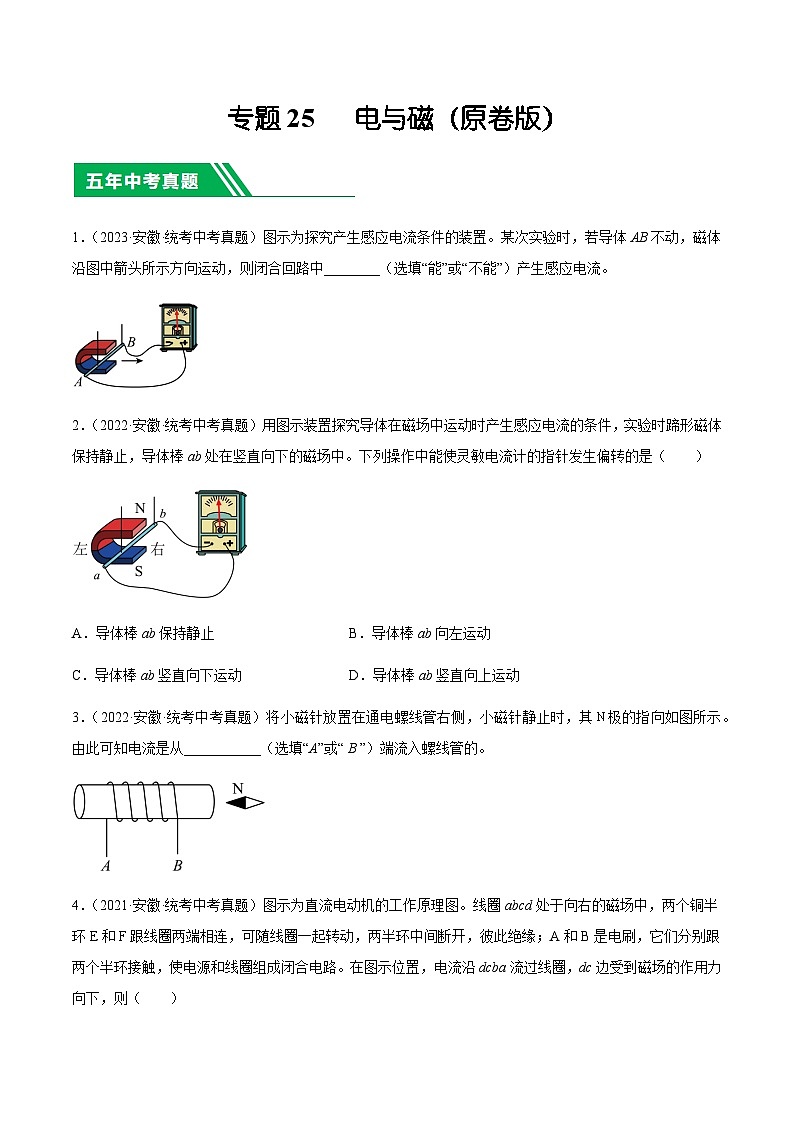

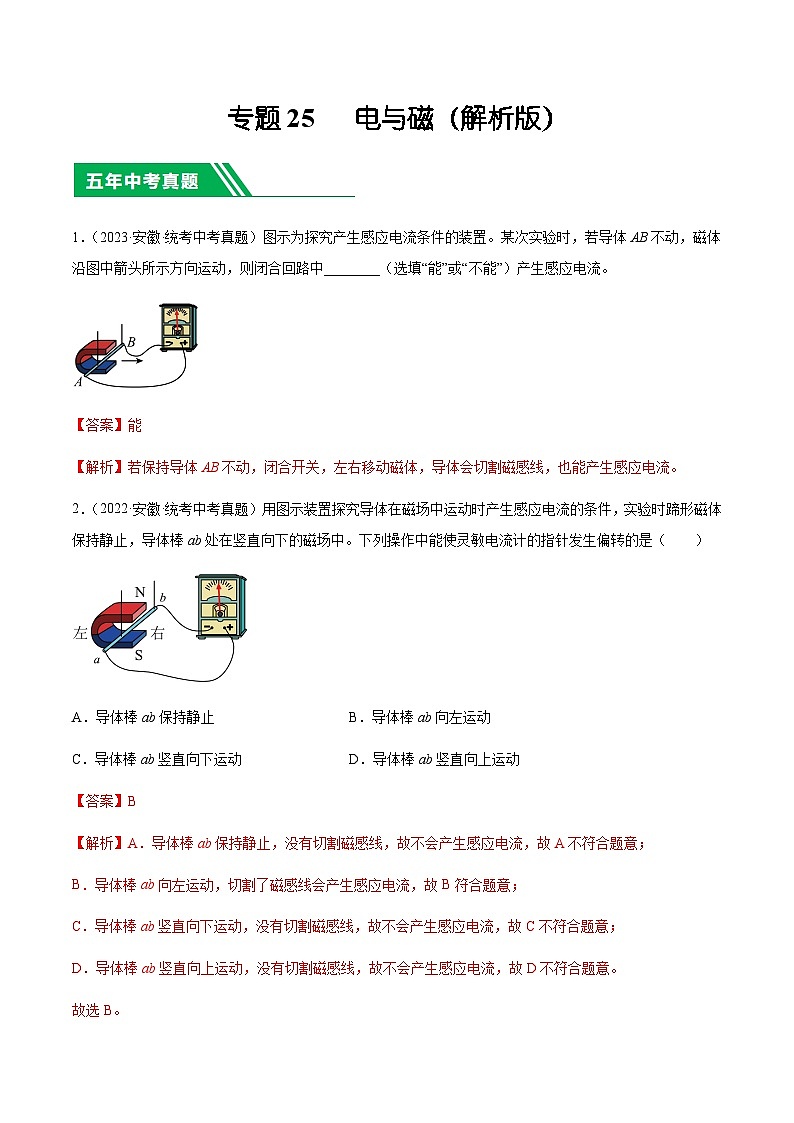

1．（2023·安徽·统考中考真题）图示为探究产生感应电流条件的装置。某次实验时，若导体AB不动，磁体沿图中箭头所示方向运动，则闭合回路中________（选填“能”或“不能”）产生感应电流。

2．（2022·安徽·统考中考真题）用图示装置探究导体在磁场中运动时产生感应电流的条件，实验时蹄形磁体保持静止，导体棒ab处在竖直向下的磁场中。下列操作中能使灵敏电流计的指针发生偏转的是（ ）
A．导体棒ab保持静止B．导体棒ab向左运动
C．导体棒ab竖直向下运动D．导体棒ab竖直向上运动

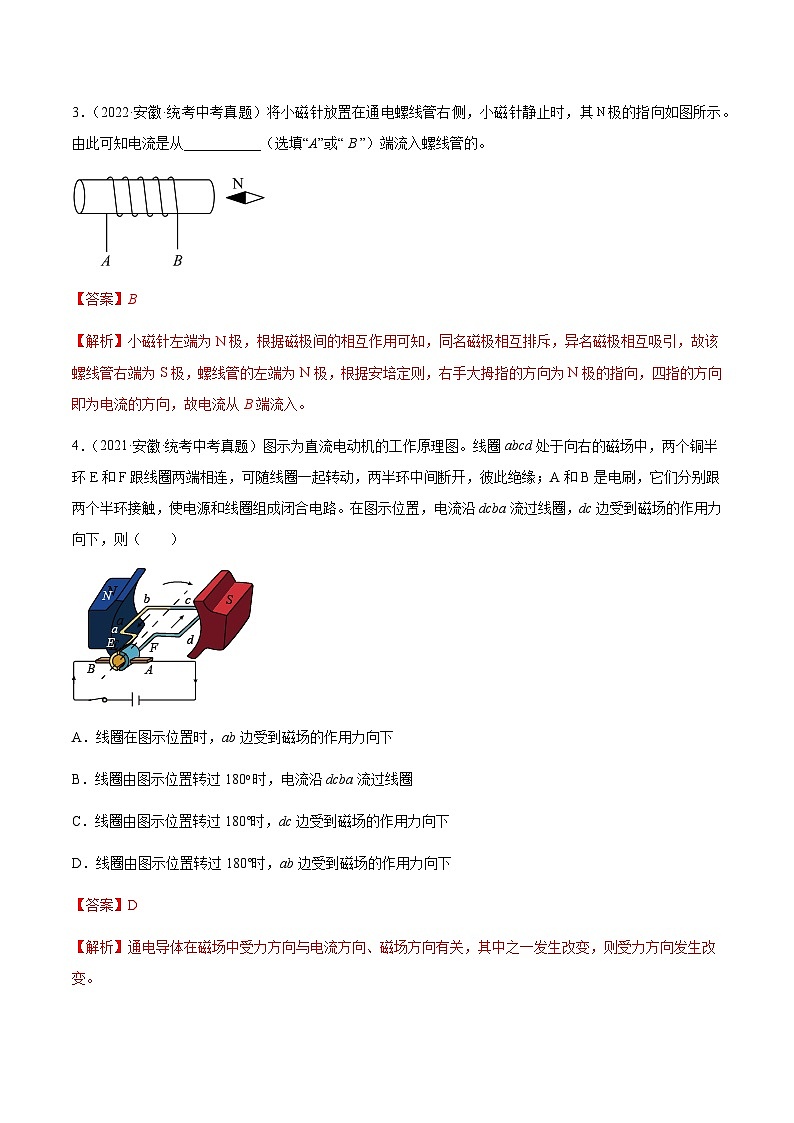

3．（2022·安徽·统考中考真题）将小磁针放置在通电螺线管右侧，小磁针静止时，其极的指向如图所示。由此可知电流是从___________（选填“A”或“ B ”）端流入螺线管的。

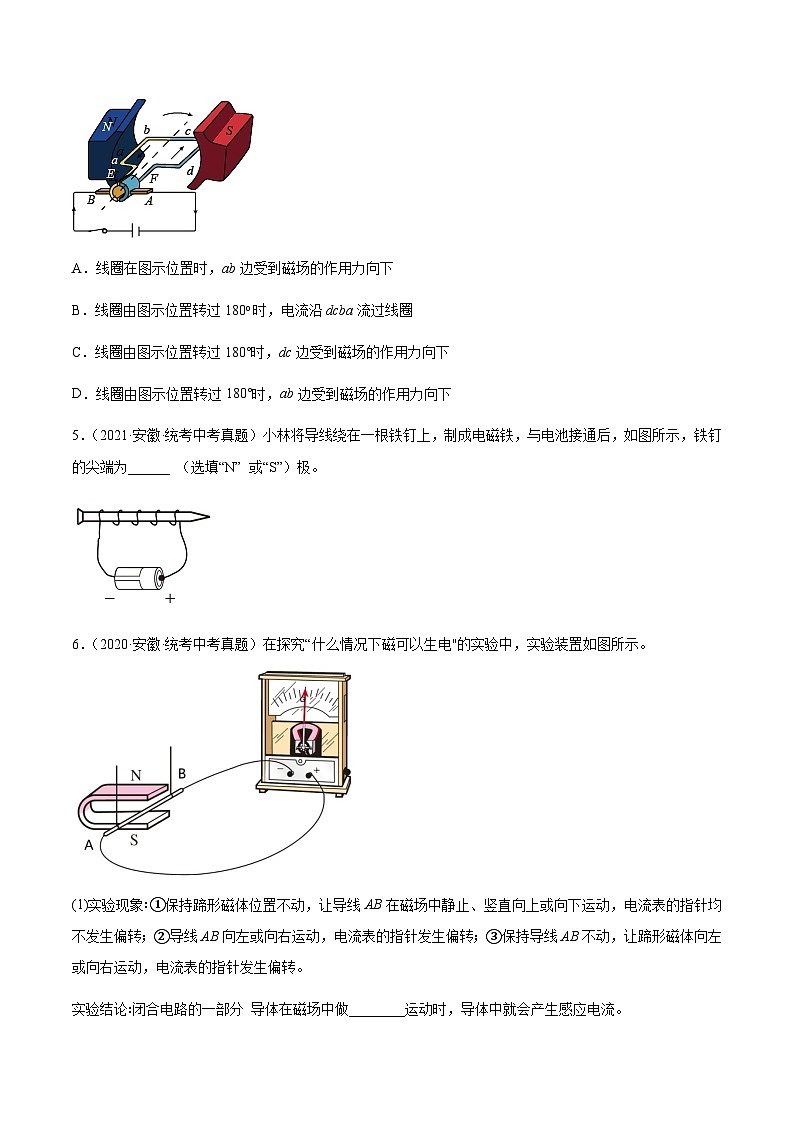

4．（2021·安徽·统考中考真题）图示为直流电动机的工作原理图。线圈abcd处于向右的磁场中，两个铜半环E和F跟线圈两端相连，可随线圈一起转动，两半环中间断开，彼此绝缘；A和B是电刷，它们分别跟两个半环接触，使电源和线圈组成闭合电路。在图示位置，电流沿dcba流过线圈，dc边受到磁场的作用力向下，则（ ）
A．线圈在图示位置时，ab边受到磁场的作用力向下
B．线圈由图示位置转过180时，电流沿dcba流过线圈
C．线圈由图示位置转过180°时，dc边受到磁场的作用力向下
D．线圈由图示位置转过180°时，ab边受到磁场的作用力向下

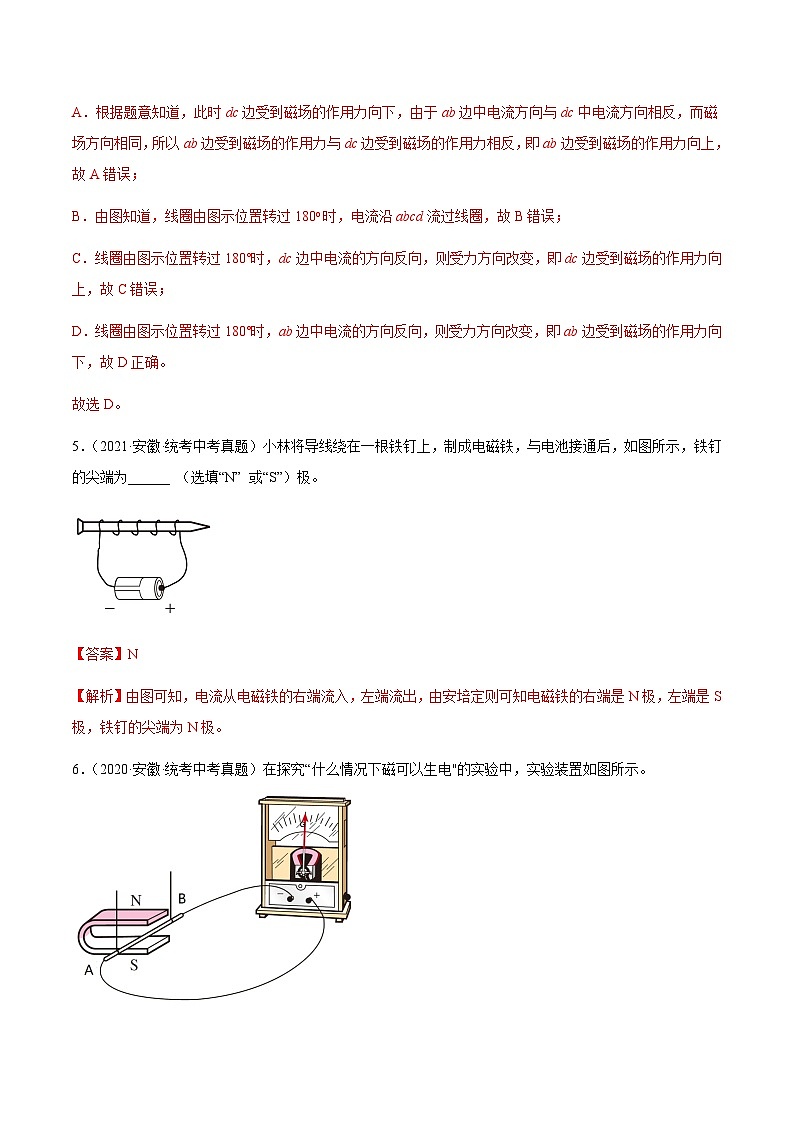

5．（2021·安徽·统考中考真题）小林将导线绕在一根铁钉上，制成电磁铁，与电池接通后，如图所示，铁钉的尖端为______ （选填“N” 或“S”）极。
6．（2020·安徽·统考中考真题）在探究“什么情况下磁可以生电"的实验中，实验装置如图所示。
(1)实验现象∶①保持蹄形磁体位置不动，让导线AB在磁场中静止、竖直向上或向下运动，电流表的指针均不发生偏转；②导线AB向左或向右运动，电流表的指针发生偏转；③保持导线AB不动，让蹄形磁体向左或向右运动，电流表的指针发生偏转。
实验结论∶闭合电路的一部分 导体在磁场中做________运动时，导体中就会产生感应电流。

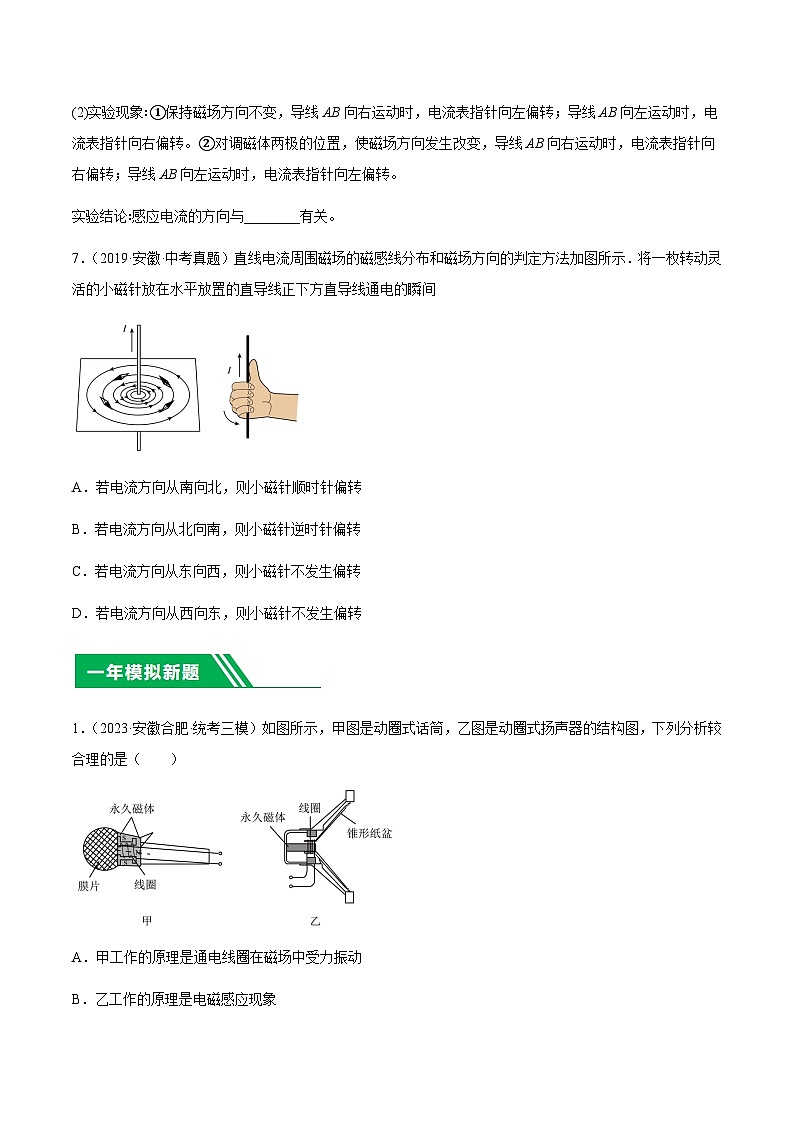

(2)实验现象∶①保持磁场方向不变，导线AB向右运动时，电流表指针向左偏转；导线AB向左运动时，电流表指针向右偏转。②对调磁体两极的位置，使磁场方向发生改变，导线AB向右运动时，电流表指针向右偏转；导线AB向左运动时，电流表指针向左偏转。
实验结论∶感应电流的方向与________有关。
7．（2019·安徽·中考真题）直线电流周围磁场的磁感线分布和磁场方向的判定方法加图所示．将一枚转动灵活的小磁针放在水平放置的直导线正下方直导线通电的瞬间
A．若电流方向从南向北，则小磁针顺时针偏转
B．若电流方向从北向南，则小磁针逆时针偏转
C．若电流方向从东向西，则小磁针不发生偏转
D．若电流方向从西向东，则小磁针不发生偏转
1．（2023·安徽合肥·统考三模）如图所示，甲图是动圈式话筒，乙图是动圈式扬声器的结构图，下列分析较合理的是（ ）

A．甲工作的原理是通电线圈在磁场中受力振动
B．乙工作的原理是电磁感应现象
C．甲工作时线圈中产生感应电流，受磁力的作用
D．乙工作时消耗的电能全部转化为机械能
2．（2023·安徽合肥·统考三模）如图所示，用绝缘细线分别将铜棒ab、cd水平悬挂，置于磁场方向竖直的U形磁铁间，两铜棒间用导线连接构成一个闭合回路，下列说法中正确的是（ ）

A．快速左右移动铜棒ab，铜棒cd不会受到磁场力
B．快速竖直上下移动铜棒ab，铜棒cd会受到磁场力
C．快速左右移动铜棒ab时，铜棒cd中会有电流通过
D．快速竖直上下移动铜棒cd时，铜棒ab中会有电流通过
3．（2023·安徽淮北·统考一模）学习电磁联系后，小明结合课本中的插图，写出如下说明，其中说明和图片对应正确的是（ ）
A．移走小磁针，通电导线周围磁场也消失
B．通电螺线管右端接电源正极
C．导体棒上下运动时，灵敏电流计指针左右转动
D．磁感线是真实存在的
4．（2023·安徽合肥·统考二模）电动汽车是指以车载电源为动力，用电动机驱动车轮行驶的车辆，为了提高电动汽车的续航能力，在汽车中还安装有发电机，当汽车因惯性滑行或刹车时，电动机自动停止工作，车轮带动发电机发电并为蓄电池进行电能回收。如图所示是某电动汽车电路图的示意图，A、B为车载电脑控制的电路开关，则下列关于电动汽车工作过程的说法正确的是（ ）
A．当汽车启动时，开关A闭合，B断开，此时电动机原理是电磁感应
B．当汽车滑行时，发电机工作，其原理是通电导体在磁场中受到力的作用
C．当开关A闭合，B断开时，电动机相当于用电器
D．当开关B闭合，A断开时，发电机相当于用电器
5．（2023·安徽合肥·统考三模）如图所示，将甲、乙两个微型电动机的转轴对接并固定在一起，闭合开关后两电动机一起转动，小灯泡发光。此处产生电磁感应现象的是___________（选填“甲”或“乙”）电动机。
6．（2023·安徽合肥·统考三模）如图所示，闭合开关S，观察到小磁针顺时针旋转后保持静止，则对电源的a端和通电螺线管左端极性判断，你选择的序号是______（①电源负极，通电螺线管N极 ②电源正极，通电螺线管S极）

7．（2023·安徽合肥·统考三模）如图所示，弹簧测力计的挂钩上提着一个条形磁铁，闭合开关S后，将滑片P向左端移动的过程中，弹簧测力计的示数将___________。（选填“变大”“变小”或“不变”）

8．（2023·安徽池州·校联考二模）如图所示的是闭合电路的一部分导体在两磁极间运动一周的情形，图中小圆圈代表导体的横截面，箭头表示导体的运动方向，a、b、c、d是导体在磁场中的四个位置。根据产生感应电流的条件可知，导体在________（选填四个位置的序号）位置上会产生感应电流。

9．（2023·安徽合肥·统考二模）如图所示是“探究什么情况下磁可以生电”的实验装置。

（1）实验中，AB棒的材料可能是________（选填“塑料”或“铝”）；
（2）下列装置中利用该原理工作的是：________ 。
A．扬声器
B．手摇发电机
C．电磁继电器
D．电动机
10．（2023·安徽蚌埠·统考一模）如图所示是一款磁悬浮无线蓝牙音箱及其原理图。音箱悬浮在空中，是利用了同名磁极相互___________原理，若将滑片向上移动时，箱体高度将变___________。
11．（2023·安徽·模拟预测）《论衡》中记载：“司南之杓，投之于地，其柢指南。”司南即指南针，“柢”即握柄，是磁体的S极，静止时指向地磁场的______（选填“南”或“北”）极。
12．（2023·安徽合肥·统考二模）如图所示为电动按摩棒结构示意图，ABO可以看做是一个杠杆。O为支点，B处有一个条形磁体，A为按摩槌头。当电磁铁输入方向改变的电流时，条形磁体会受到引力或斥力，带动按摩槌头A振动。某一时刻，电磁铁与条形磁体间的磁感线如图所示，则电流从电磁铁的_________（选填“M”或“N”）端流入。
13．（2023·安徽·校联考一模）如图所示的是演示电动机工作原理的实验装置图，闭合开关后，导体棒ab向左滑动，现同时更换电源的正负接线柱和磁体的南北极，重新实验，则闭合开关后导体棒ab将向______（选填“左”或“右”）滑动。
