    专题18家庭用电作图题-5年(2019-2023)中考1年模拟物理分项汇编(福建专用)

    展开

    这是一份专题18家庭用电作图题-5年(2019-2023)中考1年模拟物理分项汇编(福建专用),文件包含专题18家庭用电作图题-5年2019-2023中考1年模拟物理分项汇编福建专用原卷版docx、专题18家庭用电作图题-5年2019-2023中考1年模拟物理分项汇编福建专用解析版docx等2份试卷配套教学资源,其中试卷共13页, 欢迎下载使用。

    一、作图题

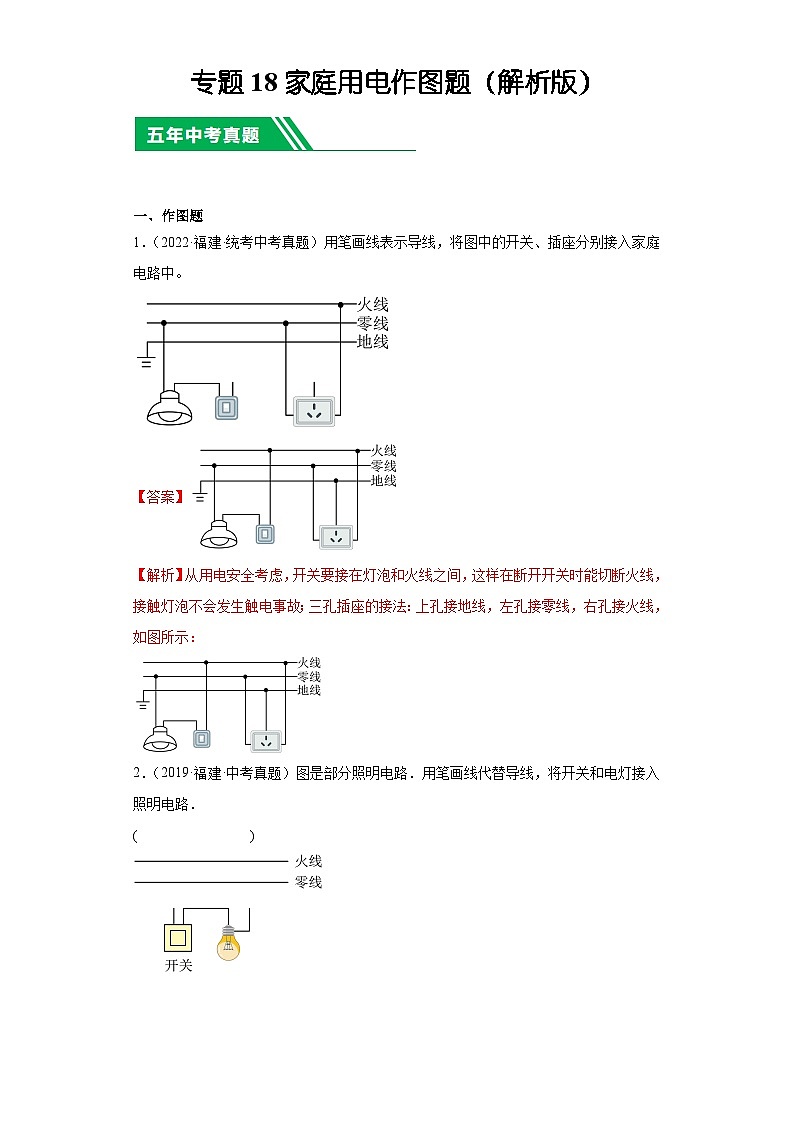

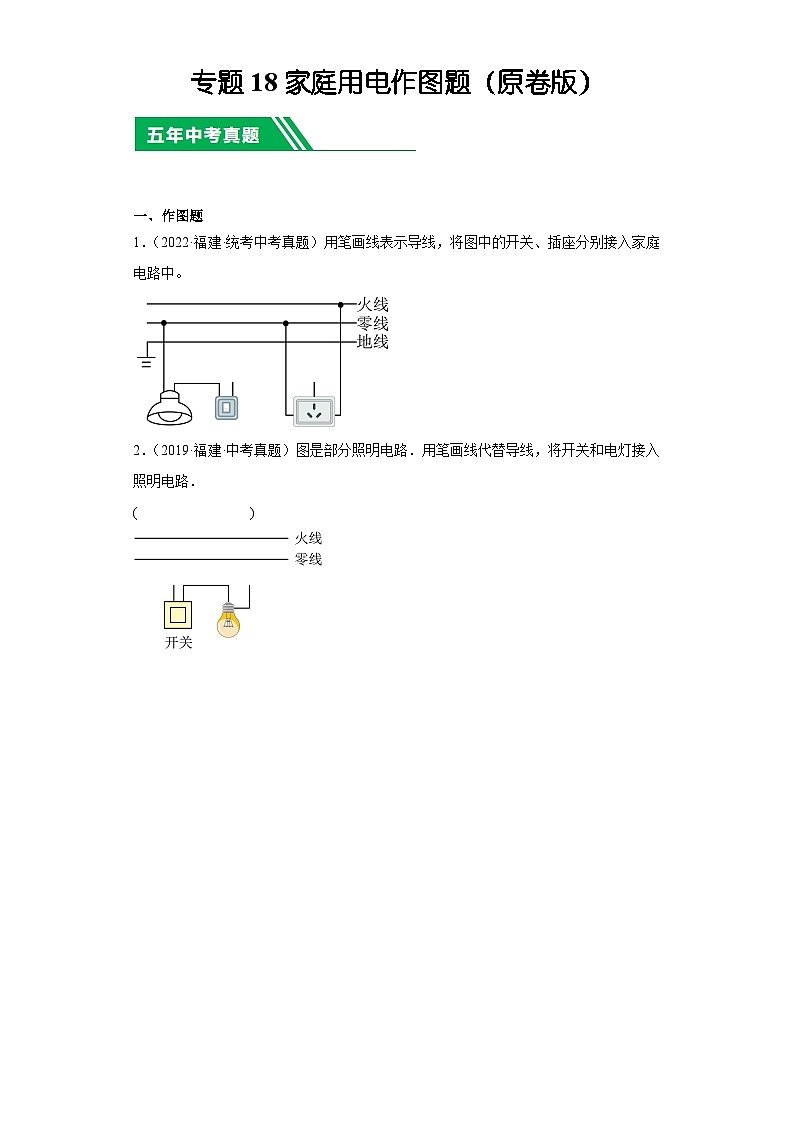

    1.(2022·福建·统考中考真题)用笔画线表示导线,将图中的开关、插座分别接入家庭电路中。

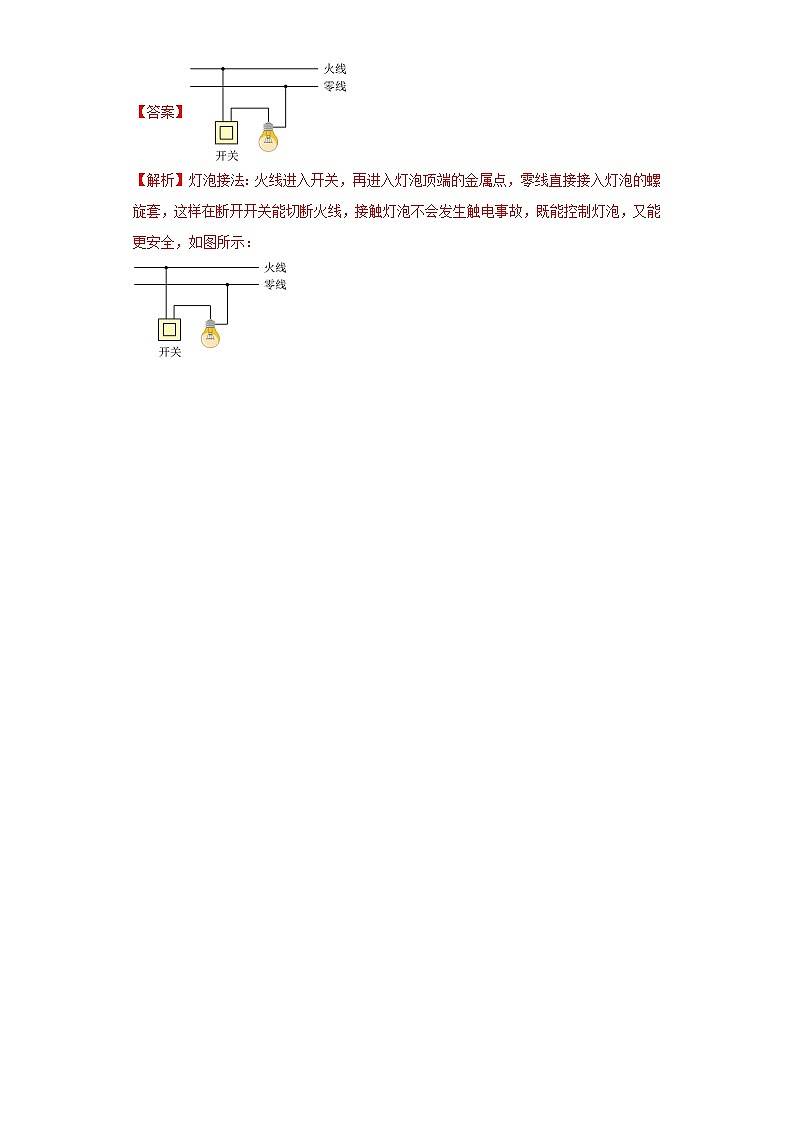

    2.(2019·福建·中考真题)图是部分照明电路.用笔画线代替导线,将开关和电灯接入照明电路.
    ( )
    一、作图题

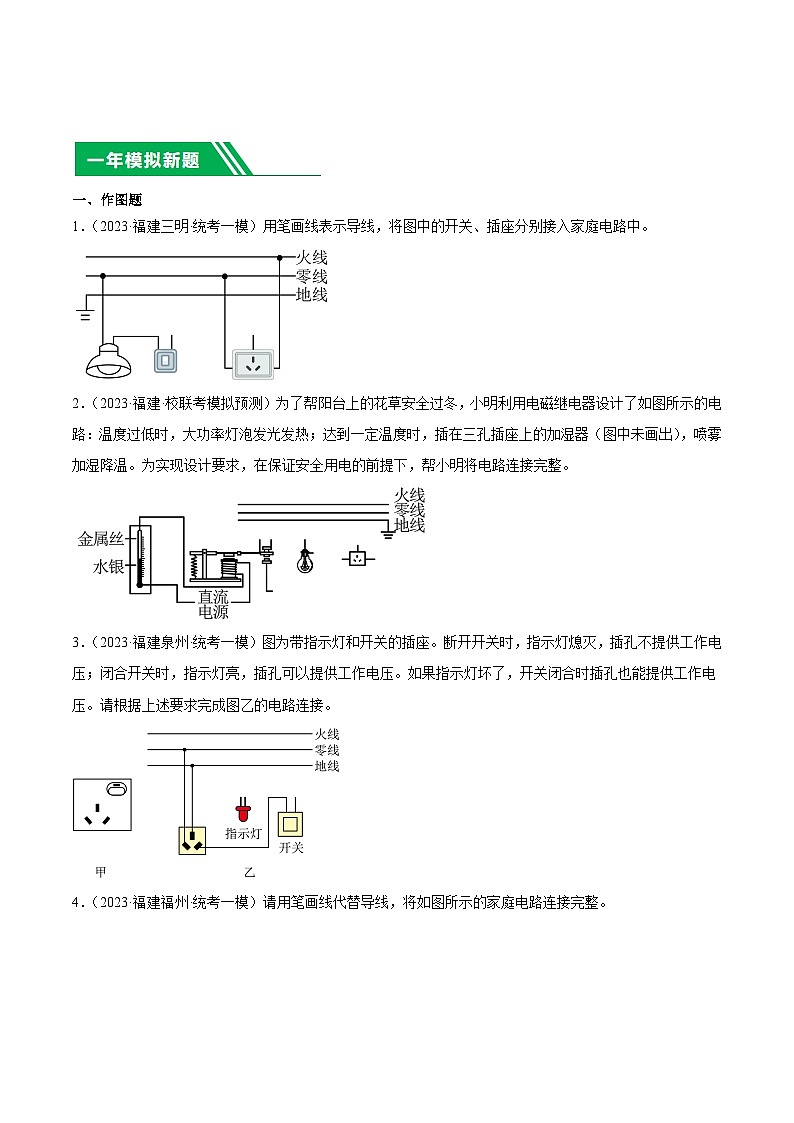

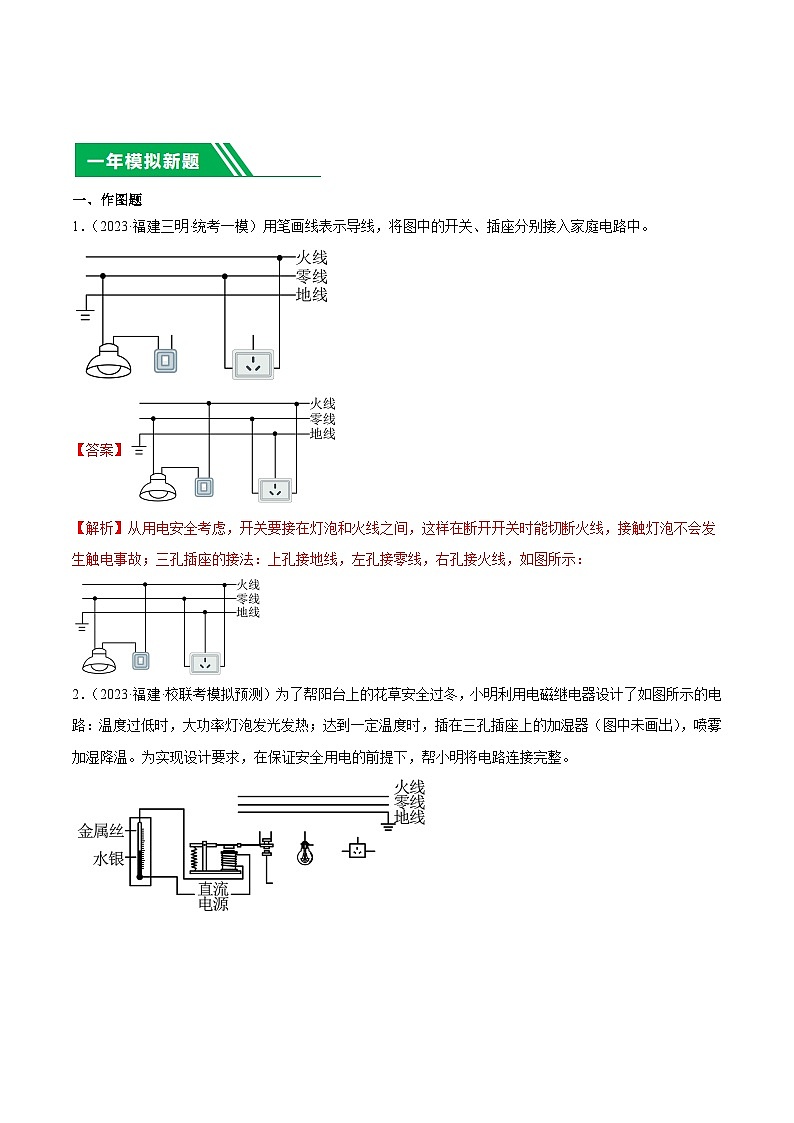

    1.(2023·福建三明·统考一模)用笔画线表示导线,将图中的开关、插座分别接入家庭电路中。
    2.(2023·福建·校联考模拟预测)为了帮阳台上的花草安全过冬,小明利用电磁继电器设计了如图所示的电路:温度过低时,大功率灯泡发光发热;达到一定温度时,插在三孔插座上的加湿器(图中未画出),喷雾加湿降温。为实现设计要求,在保证安全用电的前提下,帮小明将电路连接完整。
    3.(2023·福建泉州·统考一模)图为带指示灯和开关的插座。断开开关时,指示灯熄灭,插孔不提供工作电压;闭合开关时,指示灯亮,插孔可以提供工作电压。如果指示灯坏了,开关闭合时插孔也能提供工作电压。请根据上述要求完成图乙的电路连接。
    4.(2023·福建福州·统考一模)请用笔画线代替导线,将如图所示的家庭电路连接完整。
    5.(2023·福建福州·校考一模)学习了“生活用电”后,相信大家已熟练掌握了家庭电路中各元件的连接情况,请你用笔画线代替导线将它们正确接入电路。
    6.(2023·福建南平·统考一模)如图甲是插线板,插线板上的开关闭合时插孔能提供工作电压。请根据上述要求及安全用电原则,连接图乙的电路。
    7.(2023·福建南平·统考一模)请按题目要求作答:如图所示,请将开关和灯泡正确连入家庭电路。
    8.(2023·福建·校联考模拟预测)如图所示,在遵守安全用电原则的前提下,用笔画线代替导线将图中引出线、、、、、正确连入家庭电路中(开关只控制灯泡)。
    9.(2023·福建·校联考模拟预测)如图甲所示是小明常用的带保险丝的插线板。他在使用中发现:插线板上的指示灯在开关断开时不发光,插孔不能提供电压;而在开关闭合时指示灯发光,插孔可以提供电压;如果指示灯损坏,开关闭合时插孔也能提供电压;若保险丝断,即使开关闭合指示灯也不发光且插孔不提供电压。根据上述现象,你认为指示灯和开关是怎样连接的?请在图乙中画出保险丝、开关、指示灯和插孔的连接方式、并把接线板与电源线接通。
