专题04 凸透镜成像规律-5年（2019-2023）中考1年模拟物理分项汇编（广东专用）

这是一份专题04 凸透镜成像规律-5年（2019-2023）中考1年模拟物理分项汇编（广东专用），文件包含专题04凸透镜成像规律原卷版-5年2019-2023中考1年模拟物理分项汇编广东专用docx、专题04凸透镜成像规律解析版-5年2019-2023中考1年模拟物理分项汇编广东专用docx等2份试卷配套教学资源，其中试卷共47页， 欢迎下载使用。

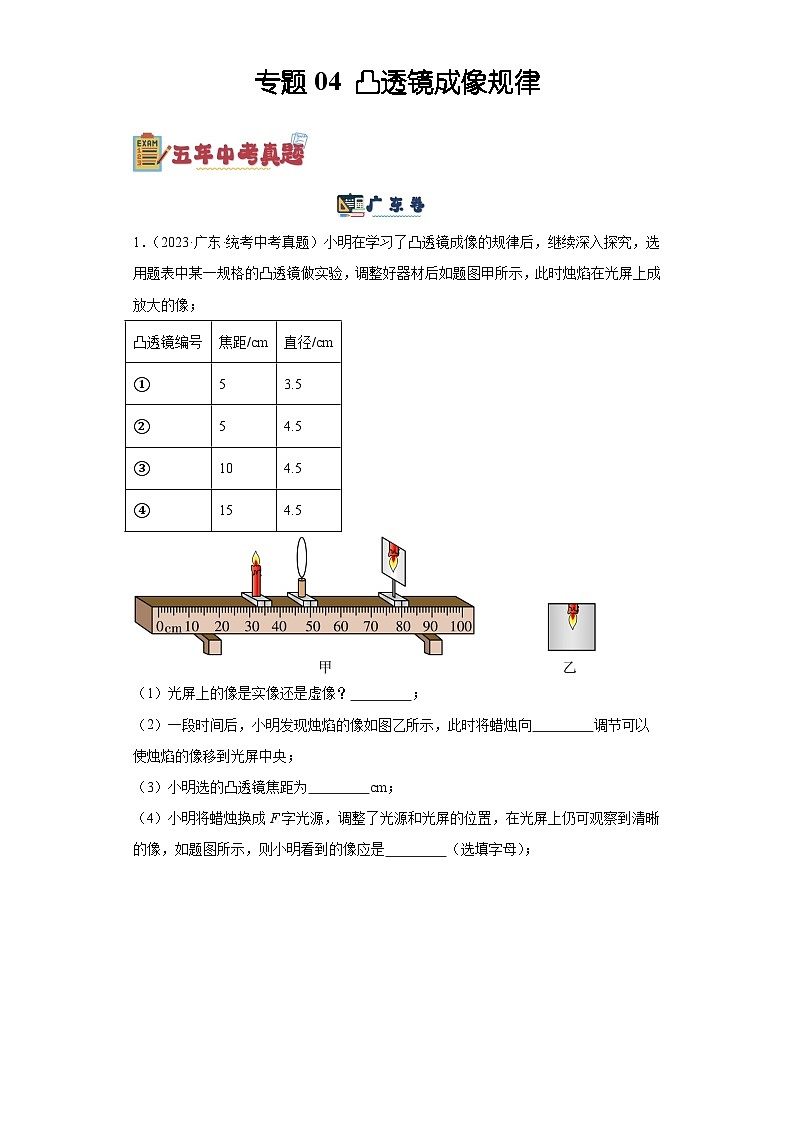

1．（2023·广东·统考中考真题）小明在学习了凸透镜成像的规律后，继续深入探究，选用题表中某一规格的凸透镜做实验，调整好器材后如题图甲所示，此时烛焰在光屏上成放大的像；

（1）光屏上的像是实像还是虚像？ ；
（2）一段时间后，小明发现烛焰的像如图乙所示，此时将蜡烛向 调节可以使烛焰的像移到光屏中央；
（3）小明选的凸透镜焦距为 cm；

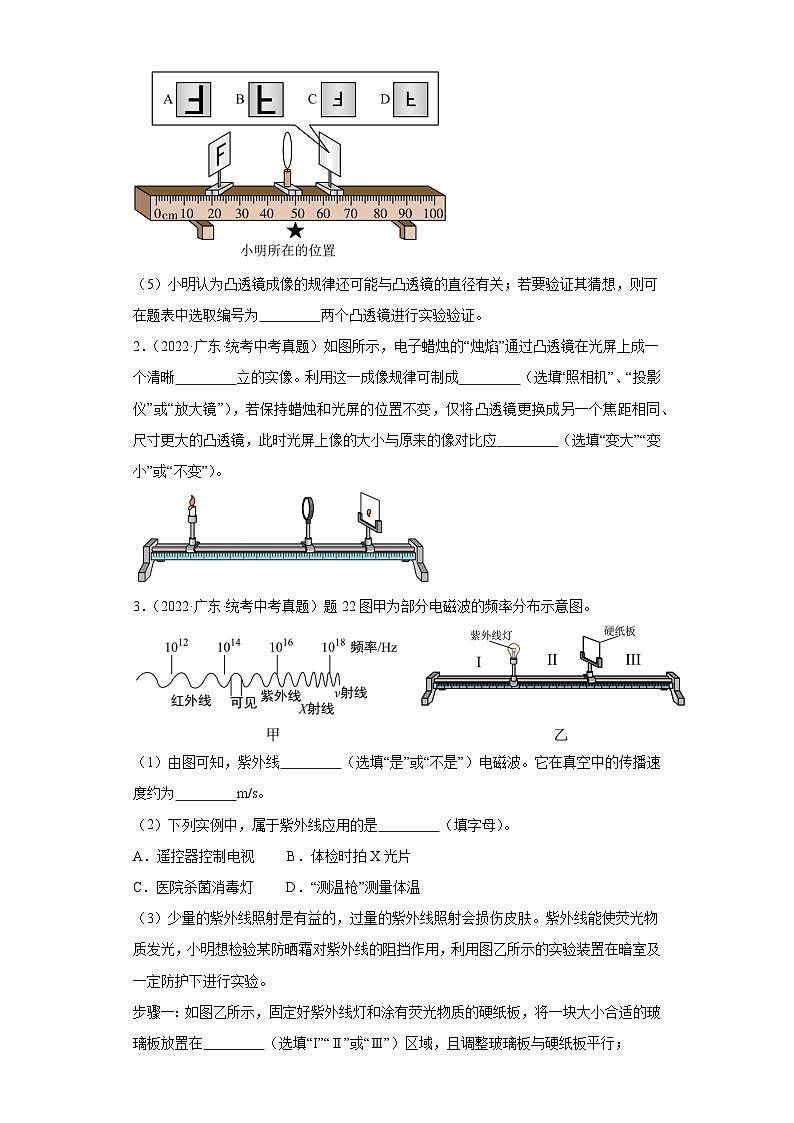

（4）小明将蜡烛换成F字光源，调整了光源和光屏的位置，在光屏上仍可观察到清晰的像，如题图所示，则小明看到的像应是 （选填字母）；

（5）小明认为凸透镜成像的规律还可能与凸透镜的直径有关；若要验证其猜想，则可在题表中选取编号为 两个凸透镜进行实验验证。
2．（2022·广东·统考中考真题）如图所示，电子蜡烛的“烛焰”通过凸透镜在光屏上成一个清晰 立的实像。利用这一成像规律可制成 （选填“照相机”、“投影仪”或“放大镜”），若保持蜡烛和光屏的位置不变，仅将凸透镜更换成另一个焦距相同、尺寸更大的凸透镜，此时光屏上像的大小与原来的像对比应 （选填“变大”“变小”或“不变”）。

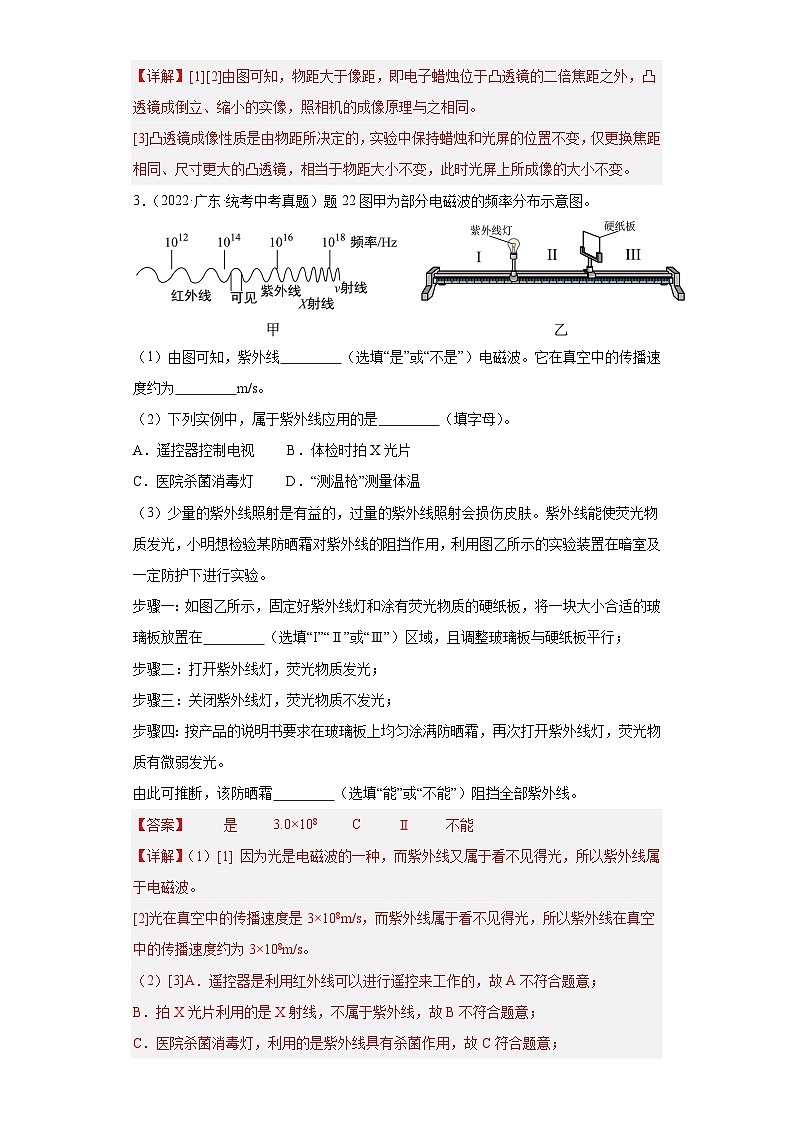

3．（2022·广东·统考中考真题）题22图甲为部分电磁波的频率分布示意图。
（1）由图可知，紫外线 （选填“是”或“不是”）电磁波。它在真空中的传播速度约为 m/s。
（2）下列实例中，属于紫外线应用的是 （填字母）。
A．遥控器控制电视 B．体检时拍X光片
C．医院杀菌消毒灯 D．“测温枪”测量体温
（3）少量的紫外线照射是有益的，过量的紫外线照射会损伤皮肤。紫外线能使荧光物质发光，小明想检验某防晒霜对紫外线的阻挡作用，利用图乙所示的实验装置在暗室及一定防护下进行实验。
步骤一：如图乙所示，固定好紫外线灯和涂有荧光物质的硬纸板，将一块大小合适的玻璃板放置在 （选填“I”“Ⅱ”或“Ⅲ”）区域，且调整玻璃板与硬纸板平行；
步骤二：打开紫外线灯，荧光物质发光；
步骤三：关闭紫外线灯，荧光物质不发光；
步骤四：按产品的说明书要求在玻璃板上均匀涂满防晒霜，再次打开紫外线灯，荧光物质有微弱发光。
由此可推断，该防晒霜 （选填“能”或“不能”）阻挡全部紫外线。

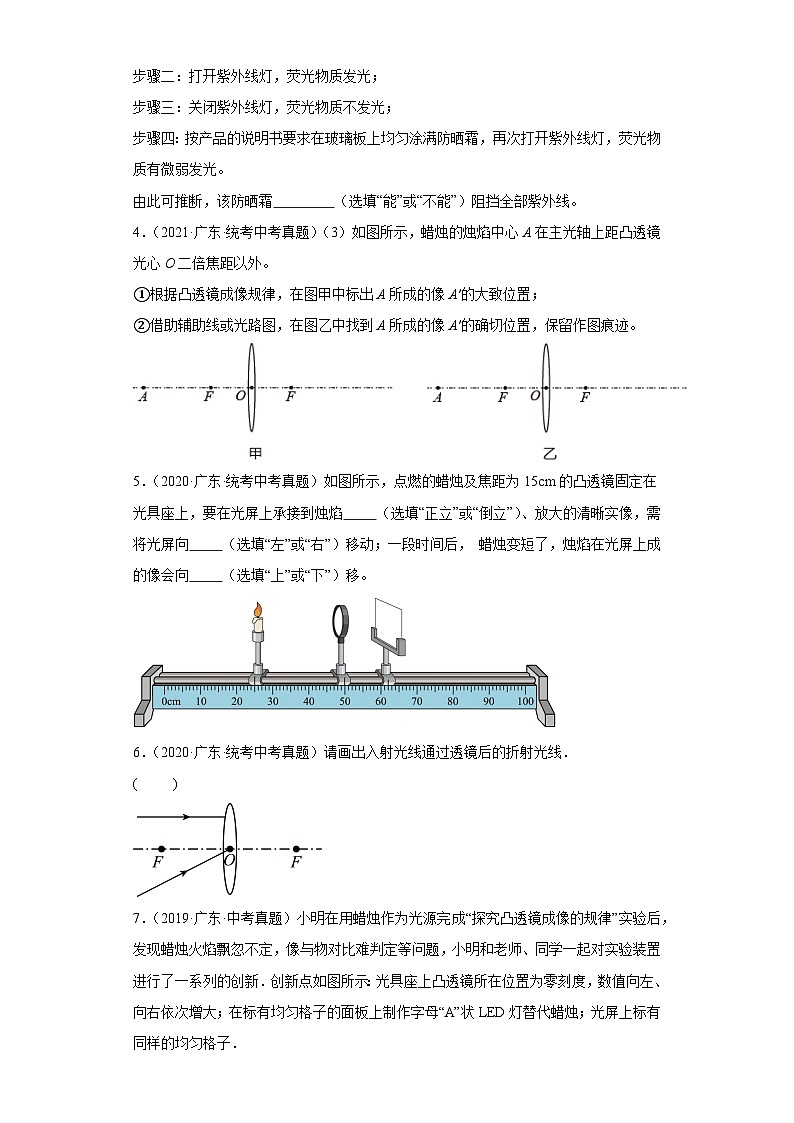

4．（2021·广东·统考中考真题）（3）如图所示，蜡烛的烛焰中心A在主光轴上距凸透镜光心O二倍焦距以外。
①根据凸透镜成像规律，在图甲中标出A所成的像A′的大致位置；
②借助辅助线或光路图，在图乙中找到A所成的像A′的确切位置，保留作图痕迹。
5．（2020·广东·统考中考真题）如图所示，点燃的蜡烛及焦距为15cm的凸透镜固定在光具座上，要在光屏上承接到烛焰 （选填“正立”或“倒立”）、放大的清晰实像，需将光屏向 （选填“左”或“右”）移动；一段时间后， 蜡烛变短了，烛焰在光屏上成的像会向 （选填“上”或“下”）移。
6．（2020·广东·统考中考真题）请画出入射光线通过透镜后的折射光线．
( )

7．（2019·广东·中考真题）小明在用蜡烛作为光源完成“探究凸透镜成像的规律”实验后，发现蜡烛火焰飘忽不定，像与物对比难判定等问题，小明和老师、同学一起对实验装置进行了一系列的创新．创新点如图所示：光具座上凸透镜所在位置为零刻度，数值向左、向右依次增大；在标有均匀格子的面板上制作字母“A”状LED灯替代蜡烛；光屏上标有同样的均匀格子．
（1）请分析创新后实验装置的优点：
①可以直接读出物距以及 ；
②光屏上成像更清晰、 ；
③从光屏上可以准确得出像与物的 关系．
（2）完成“探究凸透镜成像的规律”实验后，还可以更换（或增加）实验器材进行拓展探究，请仿照示例写出两种不同方案．
1．（2023·广东广州·统考中考真题）如图，凸透镜的光心在0cm处，物体MN上M发出的光线b经过光心，M发出的光线c经过凸透镜后的光线平行于主光轴。

①画出b经过光心后的光线；
②该凸透镜的焦距为 cm；MN经凸透镜成的像相对于MN是 （选填“放大”“缩小”“等大”）、 （选填“正立”“倒立”）的像。
2．（2022·广东广州·统考中考真题）如图，凸透镜的焦点为F，光心为O。
①在图中画出S点发出的光线a经过透镜光心后的光线
②S点发出的一条光线经过透镜后与主光轴平行，在图中画出上述光路。
3．（2021·广东广州·统考中考真题）（2）如图，来自物体MN的三束光线a、b、c平行于主光轴，O是透镜的光心，a经过透镜后的光线过主光轴的一点；
①在图中画出b、c经透镜后的光线 ；
②MN经透镜所成像的性质是 （选填“倒立缩小的实像”“倒立放大的实像”或“正立放大的虚像”）；
③若透镜不动，物体MN往透镜方向移动2cm，则a经过透镜后的光线过主光轴的点 （选填“向左移动”“向右移动”或“不动”）。
4．（2020·广东广州·统考中考真题）(2)如图所示物体MN放在凸透镜前，0cm处为凸透镜光心，M点发出的光线a平行于主光轴；
①凸透镜的焦距为 cm；
②画出光线b经光心后的光线 ；
③物体MN经凸透镜成的像相对于物是 （选填“放大”“等大”“缩小”）的；
④要使光线a经凸透镜后的光线经过K点，应使凸透镜沿主光轴水平向左还是水平向右移动 ?
5．（2019·广东广州·中考真题）图为某望远镜内部部分光路图，物镜是凸进镜，O为光心，F为物镜焦点，焦距为 500mm．
(1)在图中画出光线a、b经物镜折射前的入射光线．
( )
(2)目镜是 透镜(选填“凹”、“凸“)．
(3)用此望远镜观测月球时，月球经物镜成一个 (选填“倒立”、“正立“) (选填“放大”、“等大”“缩小”)的像．
1．（2023·广东深圳·统考中考真题）画出两条光线经透镜折射后的光路。

2．（2021·广东深圳·统考中考真题）（二）在探究“凸透镜成像规律”的实验中
（1）当透镜移至如图甲所示位置时，光屏上出现一个最小最亮的光斑，则该凸透镜的焦距是 cm；
（2）若蜡烛、光屏和透镜如图乙所示，想得到一个倒立等大的实像，那么需要将光源向 移动（选填“左”或“右”），除了要将光源移动以外，还需要将光屏 凸透镜（选填“靠近”或“远离”）。
3．（2019·广东深圳·中考真题）下列与照相机成像原理相同的设备是（ ）
A．放大镜B．近视眼镜C．监控摄像头D．投影仪
一、单选题
1．（2023·广东·广东实验中学校考二模）清晨，太阳从东方冉冉升起，云缝中射出道道霞光，它让我们的大千世界五彩缤纷，让我们的世界拥有了无穷奥妙。下列对光的世界的探究中，结论正确的是（ ）
A．甲图，通过注入气泡的水球，我们看到太空授课的王亚平成“一正一倒”两个像，其中正立的是虚像，倒立的是实像
B．乙图，央视春晚节目舞蹈诗剧《只此青绿》的临水起舞画面中，舞者在舞台上的“倒影”和小孔成像的原理相同
C．丙图，光源经凸透镜在光屏上成一清晰的像，此时飞来一只小虫落在凸透镜上，则光屏上光源的像不完整
D．丁图，小薇按照图示将眼镜放在蜡烛与凸透镜之间，光屏上清晰的像变模糊，只将光屏靠近凸透镜时，又能在光屏上看到清晰的像，则该眼镜是近视眼镜
2．（2023·广东佛山·佛山市南海区南海执信中学校考三模）夏天清辰，在公园经常看到如图所示的植物叶上有品堂剔透的露珠，通过露珠可以看到清的叶脉，下列说法中正确的是（ ）

A．露珠是熔化形成的
B．露珠的形成需要吸热
C．看到的“叶脉”是倒立、放大的实像
D．看到的“叶脉”是正立，放大的虚像
3．（2023·广东深圳·深圳中学校考模拟预测）如图是小明在探究“凸透镜成像规律”的实验，图中甲为蜡烛，乙为蜡烛通过凸透镜后在光屏上所成的像，丙图中F为凸透镜的焦点，2f为2倍焦距处。甲可能放在丙图中的位置是（ ）

A．a点处B．b点处C．2f处D．F处
二、填空题
4．（2023·广东珠海·珠海市第九中学校考一模）疫情期间，同学们大量使用手机、平板和电脑等设备上网课，长时间盯着屏幕，容易导致视力下降，患上近视眼；图中 （选填“甲”或“乙”）是近视眼的光路示意图，近视眼应配戴 透镜（选填“凸”或“凹”）制成的眼镜来矫正，此透镜对光有 （选填“发散”或“会聚”）作用。
5．（2023·广东中山·中山市华侨中学校考三模）如图所示，烛焰恰好在光屏上成清晰的倒立、 的实像（选填“缩小”、“等大”或“放大”），此实验现象与 （选填“照相机”、“投影仪”或“放大镜”）的成像原理相同。保持透镜位置不变，将蜡烛向左移，光屏必须向 （选填“左”或“右”）移动，才能再次呈现清晰的实像。

6．（2023·广东广州·铁一中学校考二模）图是小兰看近处物体时的眼睛成像示意图，其眼睛是 （选填“正常眼”“近视眼”“远视眼”），小兰为了矫正视力，需佩戴 （选填“凸”“凹”）透镜，与图中的甲透镜对光的作用 （选填“相同”“不同”）。若用小兰选的镜片观察图中的蜻蜓标本，可以看到图中哪些像？ （选填序号）
7．（2023·广东珠海·珠海市紫荆中学桃园校区校考三模）如图所示，小明透过水滴状的鱼肝油胶囊观察积木，发现上面的数字“9”变成了“6”，则此像是 （选填“虚”或“实”）像，与该成像原理相同的光学仪器是 ，若想让“6”变大一些，可将积木与胶囊的距离 （选填“增大”“减小”或“不变”）

8．（2023·广东广州·执信中学校考二模）物体AB上一点发出的光线a、b如图所示，其中光线a平行于主光轴AA′，O为透镜的光心，光线a经透镜折射后的光线已画出，请画出光线b的折射光线 ；这时，物体AB的像是 。
A、倒立放大的实像
B、倒立缩小的实像
C、倒立等大的实像
D、正立放大的虚像

9．（2023·广东江门·鹤山市沙坪中学校考二模）在探究凸透镜成像的规律时，实验室应保持较 的环境（填“亮”或“暗”），为了判断光屏上的像是否最清晰，需要 移动光屏，观察像是否变模糊。如图所示位置光屏上成清晰的像，则像的大小比烛焰 。
三、作图题
10．（2023·广东珠海·珠海市紫荆中学桃园校区校考三模）如图所示，请作出水中大致的入射光线和经过凹透镜后的折射光线。

11．（2023·广东东莞·东莞市中堂中学校考二模）如图所示，MN是凸透镜的主光轴，F是凸透镜的焦点，OA是主光轴上的点光源S发出的光经过平面镜后的反射光线。
（1）请做出OA的入射光线和点光源S；
（2）请做出OA经过透镜后的折射光线。
12．（2023·广东江门·江门市第二中学校考二模）如图所示，F为凹透镜的焦点，OO'为凹透镜的主光轴，AB为经凹透镜折射后的一条平行于主光轴的光线，在凹透镜的右侧有一平面镜NM，它与主光轴OO'成60°角，请画出这条折射光线对应的入射光线和经平面镜反射后的反射光线。
四、实验题
13．（2023·广东东莞·可园中学校考一模）小明把自己的边视眼镜和同学晓宇的眼镜都放在桌面的书上，透过眼镜看到了不同的像，如图甲、乙所示，结合透镜相关知识，他思考以下问题。
（1）图 （选填“甲”或“乙”）是小明的近视眼镜，该眼镜对光线具有 作用；
（2）小明在桌子上点燃蜡烛，手持图甲所示眼镜在蜡烛和白墙之间移动直到在墙上成清晰的像，位置如图丙所示，此时像是 （选填“放大”、“等大”或“缩小”）的像，这一成像规律可应用于 （选填“照相机”、“投影仪”或“放大镜”）；
（3）实验中，有一只小虫落到了镜片上，则在白墙上蜡烛的像是 （选填“完整的”或“不完整的”）；
（4）小明再将一凸透镜放置在蜡烛和眼镜之间，成像变模糊，不改变凸透镜和眼镜的位置，若还要在白墙上再次成清晰的像，可采取的操作是 。
14．（2023·广东东莞·虎门五中校考一模）小明在“探究凸透镜成像的规律”实验中。
（1）测量凸透镜焦距时，小明将凸透镜安装在光具座上，用平行光作光源，移动光屏，在光屏上得到一个最小最亮的光斑，如图甲所示，则该凸透镜的焦距为 cm；
（2）然后将点燃的蜡烛、凸透镜、光屏依次安装在光具座上，并调整烛焰、凸透镜及光屏三者的中心，使其大致在 ；
（3）再将点燃的蜡烛移到10cm刻度线处，如图乙所示，移动光屏，直到在光屏上得到一个倒立、 （选填“放大”、“缩小”或“等大”）的实像；生活中 （选填“照相机”、“投影仪”或“放大镜”）就是利用这一成像原理来工作的；
（4）在如图乙所示的实验基础上，保持凸透镜的位置不变，将蜡烛向右移动到35cm刻度线处，要想在光屏上再次成清晰的像，应将光屏向 （选填“左”或“右”）移动适当的距离，在光屏上的像将 （选填“变大”、“变小”或“不变”）；
（5）在如图乙所示的实验中，在烛焰和凸透镜之间放一副眼镜，如图丙所示，发现光屏上的像由清晰变模糊了，将光屏靠近凸透镜移动适当距离后光屏上再次呈现清晰的像，则该眼镜是 （选填“近视”或“远视”）眼镜。
15．（2023·广东东莞·湖景中学校考一模）小明用同一个凸透镜进行探究活动。
（1）当F型光源、凸透镜（左表面为平面）和光屏按图甲放置，光屏上得到光源清晰的像，此透镜的焦距f为 cm；
（2）接着把F型光源向左移到P点，此时应把光屏向 移动才能找到清晰的像。像偏在光屏的上方，若要使像成在光屏的中央，应将F型光源适当向 （选填“上”或“下”）调节；
（3）光源F放在35cm处，凸透镜固定在光具座50cm刻度线上，如果用遮光罩将凸透镜的上半部分罩住，则光屏上所成的像是 ；当F型光源从光具座30cm刻度线处以4cm/s的速度匀速向右移动但没有到达40cm刻度线的过程中，则像移动的速度 4cm/s（选填“＞”或“＜”或“＝”）；
（4）小江同学将自己的近视眼镜放在透镜前，通过来回调节光源和光屏的位置，在光屏上找到了一个清晰的像，若此时撤去近视眼镜，保持光屏和透镜位置不变，则光源应向 透镜（选填“靠近”或“远离”）方向移动才能再次在光屏上找到清晰的像。
16．（2023·广东珠海·珠海市紫荆中学桃园校区校考三模）在做“探究凸透镜成像的规律”实验中，平行于主光轴的光线经凸透镜后会聚在光屏上一点
（1）如图甲所示，让一束平行光正对着凸透镜，移动光屏，直到在光屏上得到一个最小、最亮的光斑，则该凸透镜的焦距为 cm；

（2）如图乙所示，当把蜡烛放在图乙所示位置时，移动光屏，在光屏上能成倒立、 （选填“缩小”“等大”或“放大”）的实像，生活中的 就是利用这个原理制成的；

（3）如果保持光屏的位置不变，把蜡烛向左移动一小段距离时，要想在光屏上得到清晰的像，应该在凸透镜和蜡烛之间放置一个焦距适当的 （选填“近视眼镜”或“远视眼镜”）
（4）实验中将蜡烛从略大于一倍焦距处逐渐远离凸透镜，所成的像逐渐 （选填“变大”或“变小”）物距u随时间t的变化图象如图丙所示，则像距v与t的大致变化关系为丁图中的 （选填字母）。

A． B．
C． D．
17．（2023·广东汕头·林百欣中学校考三模）某物理兴趣小组的同学在探究“凸透镜成像规律”。
（1）由图甲可知该凸透镜的焦距为 cm。
（2）某次实验中烛焰和透镜位置如图乙所示，移动光屏 （选填“能”或“不能”）得到清晰的像，生活中 （选填“照相机”“放大镜”或“投影仪”）的原理与此类似。
（3）某次实验一同学将近视眼镜片放在蜡烛和凸透镜之间，光屏上原来清晰的像变模糊了，将光屏 （选填“靠近”或“远离”）凸透镜，又能在光屏上看到烛焰清晰的像。
18．（2023·广东汕头·广东省汕头市聿怀初级中学校考三模）在探究“凸透镜成像规律”的实验中：
（1）如图甲，小雯利用太阳光测量凸透镜的焦距，下列操作最合理的是 ；

（2）凸透镜等器材按图乙所示的位置摆放时，恰好在光屏上成清晰的像，此时成像情况与 （选填“放大镜”“投影仪”或“照相机”）的原理相同。保持蜡烛和光屏的位置不变，移动凸透镜到 cm刻度线处光屏上也能成清晰的像。再将凸透镜移到某位置时，无论怎样移动光屏，光屏上始终有一个大小不变的圆形光斑，原因是 ；
（3）在图乙中的光具座上45cm刻度线处放置一个凹透镜（图中未画出），这时需要将光屏向 （选填“左”或“右”）移动才能在光屏上成清晰的像， （选填“近视”或“远视”）眼矫正原理与此相同。
19．（2023·广东江门·江门市第二中学校考二模）小明和同组同学在“探究凸透镜成像规律”实验中：

（1）如图甲所示，实验前应调节烛焰、凸透镜和光屏三者的中心位于 上，此时在光屏上所成的清晰像是倒立 （选填“放大”“等大”或“缩小”）的实像；
（2）当光屏上呈现清晰的像时，不改变如图甲所示蜡烛和透镜位置：
①若将凸透镜换成焦距相同、镜面较小的凸透镜再次实验，光屏上所成的像与原来相比 （选填“变小”“变暗”或“变不完整”）了；
②若将凸透镜换成镜面大小相同、焦距较小的凸透镜再次实验，应将光屏向 （选填“左”或“右”）移动才能得到清晰的像；
（3）小明利用同一凸透镜，测了多组物距u和像距v的数据，并作出物距u的倒数和像距v的倒数关系图像如图乙所示，则该凸透镜焦距为 cm；
（4）另一小组同学在凸透镜位于P处（图中未画出）位置不变时，移动蜡烛，光屏先后在P同侧的甲、乙两处得到烛焰清晰的像，且甲处的像比乙处大，则以下四个选项中( )是正确的。（填序号）

A．P点位置在乙的右侧 B．蜡烛的移动方向向左
C．甲处可能成的是虚像 D．乙处可能成的是放大的
五、综合题
20．（2023·广东东莞·东莞市厚街海月学校校考模拟预测）阅读短文，回答问题。
数码相机
数码相机是集光学、机械、电子一体化的产品，它集成了影像信息的转换、存储和传输等部件，具有数字化存取模式、与电脑交互处理和实时拍摄等功能。如图甲是通过伸缩镜头来调节像距实现完美成像的某型号数码相机，光通过单镜头或者镜头组进入相机，再通过成像元件转化为数字信号，数字信号通过影像运算芯片储存在存储设备中。
快门是照相机用来控制感光部分有效曝光时间的构件，相机上所标快门数据“100”表示快门打开的时间是秒，秒数低时可轻松抓拍急速移动的目标。图乙的光圈是相机内用来控制光通过镜头进入机身内感光面光量的装置，它的大小决定着感光元件受光的多少，光圈大小的计算公式为：。单位时间内，太阳光射入单位面积的光能是恒定的。实验发现：通过选择不同的“光圈”和“快门”，可以控制进光面积和进光时间，两者组合起来可以控制进光能量一定，从而能拍出亮度稳定的照片。
（1）数码相机镜头的主要元件是 （选填“凸”或“凹”）透镜，若要抓拍运动员苏炳添百米冲刺时的瞬间照片，快门数据要调 （选填“大”或“小”），拍照时如果有一只小虫子停留在镜头上，此时小虫子在感光元件上成像情况为 （选填“倒立缩小实像”“不成像”或“正立放大虚像”）；
（2）关于数码相机，下列说法中错误的是 ；
A．制作相机镜头的玻璃是非晶体
B．为扩大拍摄范围，应将镜头远离景物，此时成像变小
C．拍摄近、远景时的“调焦”采用了模仿眼睛的功能，即调节镜头的焦距
（3）某数码相机镜头的焦距为50mm，若此时镜头通光孔直径为25mm，那么光圈数据为 ；如果此时需要拍摄远处物体时，像距约为 cm；
（4）下表列出了某时光圈与快门的正确组合，请根据表中数据，利用作图法等，判断当光圈数据为“3”时，对应的“快门”数据大约是 。
21．（2023·广东广州·广州大学附属中学校考二模）显微镜主要由物镜和目镜两组透镜组成，被观察的细微物体先在物镜中成一个像，这个像就相当于目镜中的物体，然后它在目镜中再次成像。如图，F1为物镜的焦点，F2为目镜的焦点，图中已出细小物体AB在物镜中所成像A’B’的光路图，以及A’B’射向目镜的两条光线。

（1）该显微镜的物镜相当于 （选填“凸透镜”、“凹透镜”）；
（2）请你画出光线a，b经目镜L2折射后的光线；
（3）与A’B’对比，目镜L2所成的像是一个 （选填“正立”或“倒立”）、 （选填“实像”或“虚像”）。
凸透镜编号
焦距/cm
直径/cm
①
5
3.5
②
5
4.5
③
10
4.5
④
15
4.5
项目
更换（或增加）实验器材及操作
探究的问题
示例
用黑色纸片遮挡凸透镜的一部分
探究凸透镜没被遮挡部分的成像情况
方案1
①
②
方案2
③
④
光圈
20
15
12
10
6
5
4
3
2
快门
9
16
25
36
100
144
225
900
