专题13 电学综合-5年（2019-2023）中考1年模拟物理分项汇编（广东专用）

这是一份专题13 电学综合-5年（2019-2023）中考1年模拟物理分项汇编（广东专用），文件包含专题13电学综合原卷版-5年2019-2023中考1年模拟物理分项汇编广东专用docx、专题13电学综合解析版-5年2019-2023中考1年模拟物理分项汇编广东专用docx等2份试卷配套教学资源，其中试卷共107页， 欢迎下载使用。

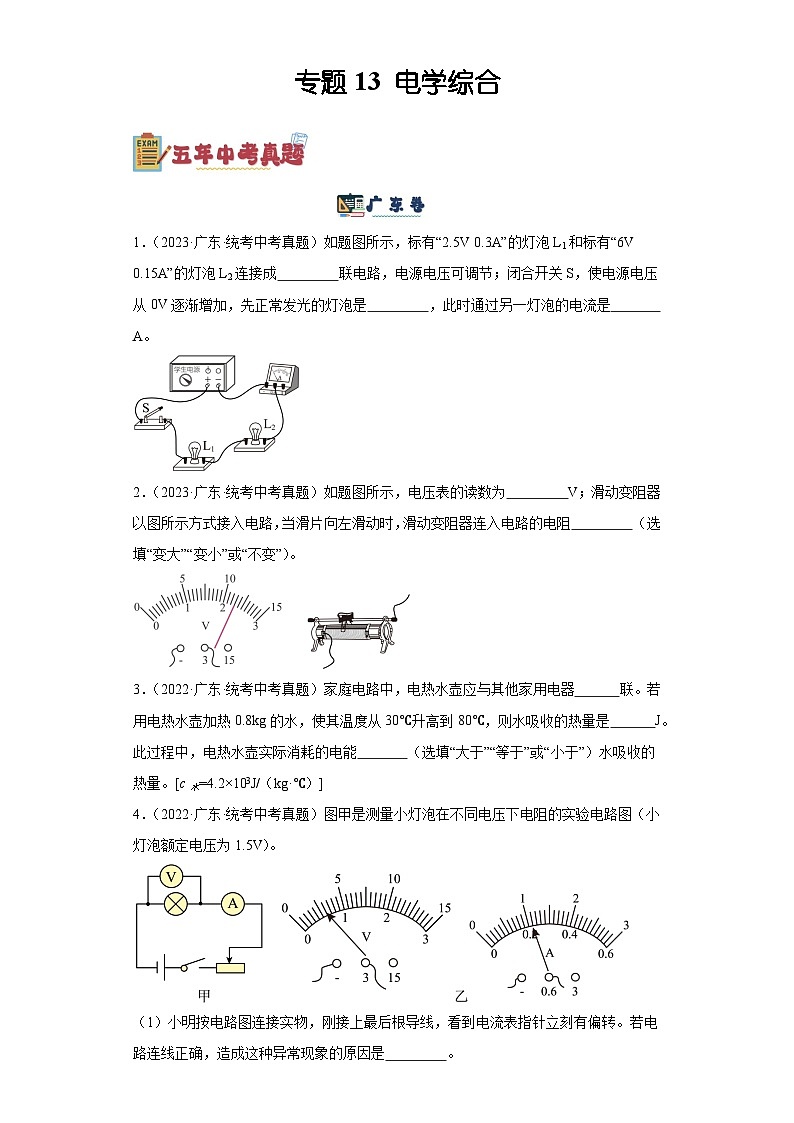

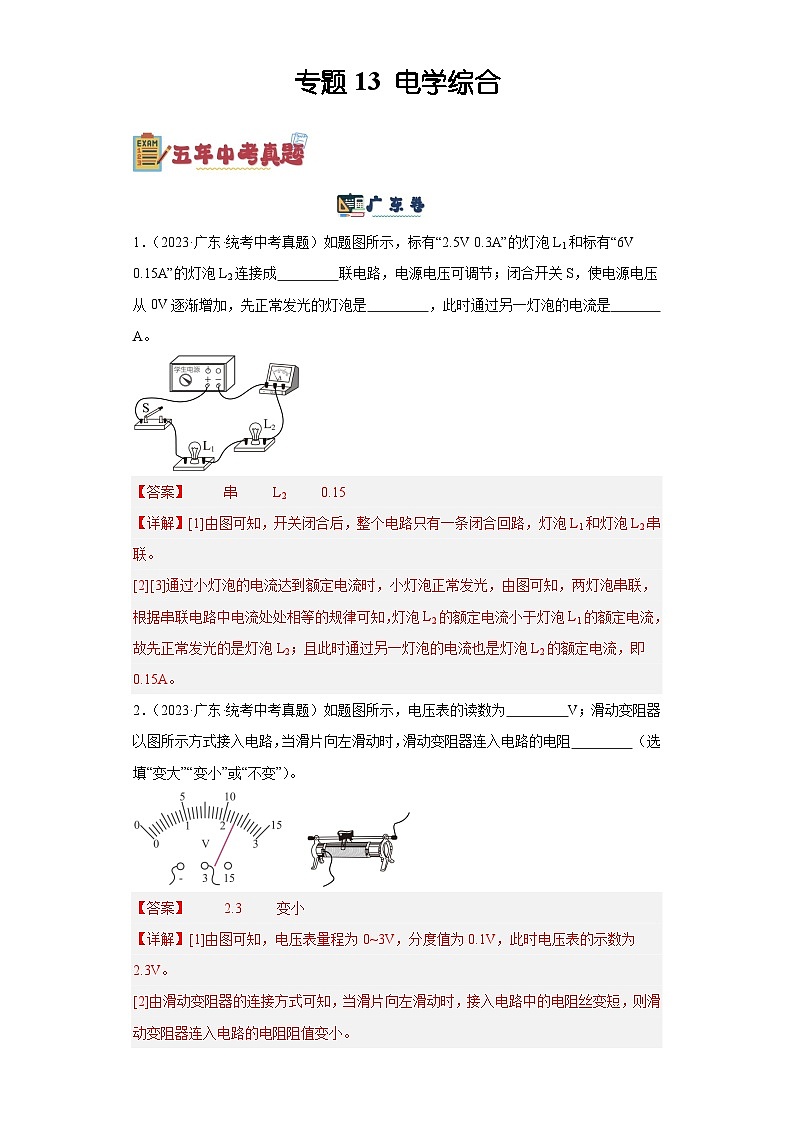

1．（2023·广东·统考中考真题）如题图所示，标有“2.5V 0.3A”的灯泡L1和标有“6V 0.15A”的灯泡L2连接成 联电路，电源电压可调节；闭合开关S，使电源电压从0V逐渐增加，先正常发光的灯泡是 ，此时通过另一灯泡的电流是 A。

2．（2023·广东·统考中考真题）如题图所示，电压表的读数为 V；滑动变阻器以图所示方式接入电路，当滑片向左滑动时，滑动变阻器连入电路的电阻 （选填“变大”“变小”或“不变”）。

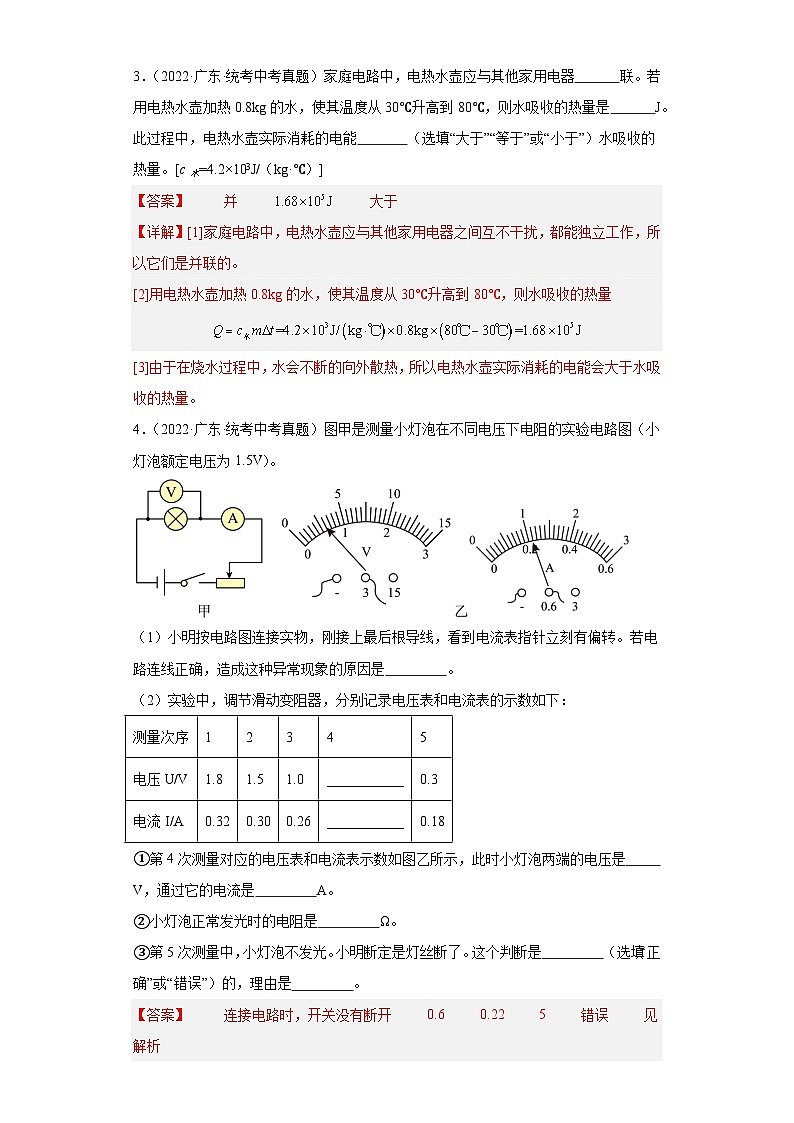

3．（2022·广东·统考中考真题）家庭电路中，电热水壶应与其他家用电器 联。若用电热水壶加热0.8kg的水，使其温度从30℃升高到80℃，则水吸收的热量是 J。此过程中，电热水壶实际消耗的电能 （选填“大于”“等于”或“小于”）水吸收的热量。[c水=4.2×103J/（kg·℃）]
4．（2022·广东·统考中考真题）图甲是测量小灯泡在不同电压下电阻的实验电路图（小灯泡额定电压为1.5V）。
（1）小明按电路图连接实物，刚接上最后根导线，看到电流表指针立刻有偏转。若电路连线正确，造成这种异常现象的原因是 。

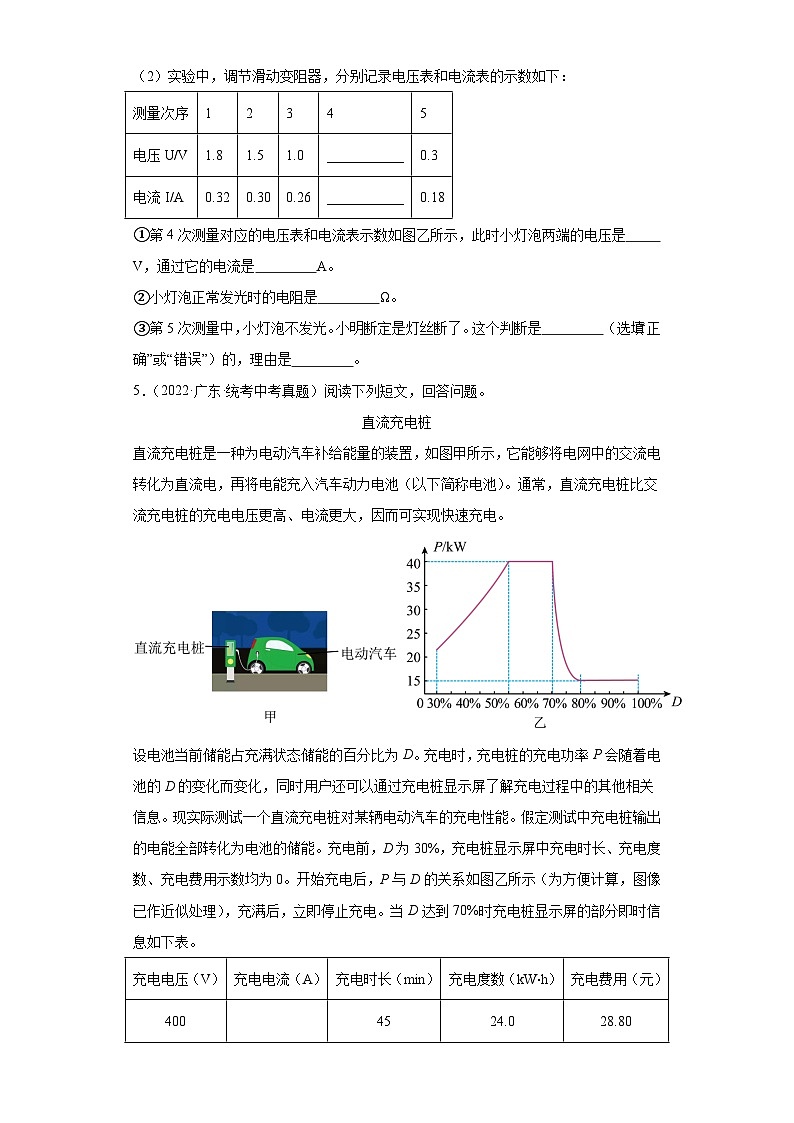

（2）实验中，调节滑动变阻器，分别记录电压表和电流表的示数如下：
①第4次测量对应的电压表和电流表示数如图乙所示，此时小灯泡两端的电压是 V，通过它的电流是 A。
②小灯泡正常发光时的电阻是 Ω。
③第5次测量中，小灯泡不发光。小明断定是灯丝断了。这个判断是 （选填“正确”或“错误”）的，理由是 。

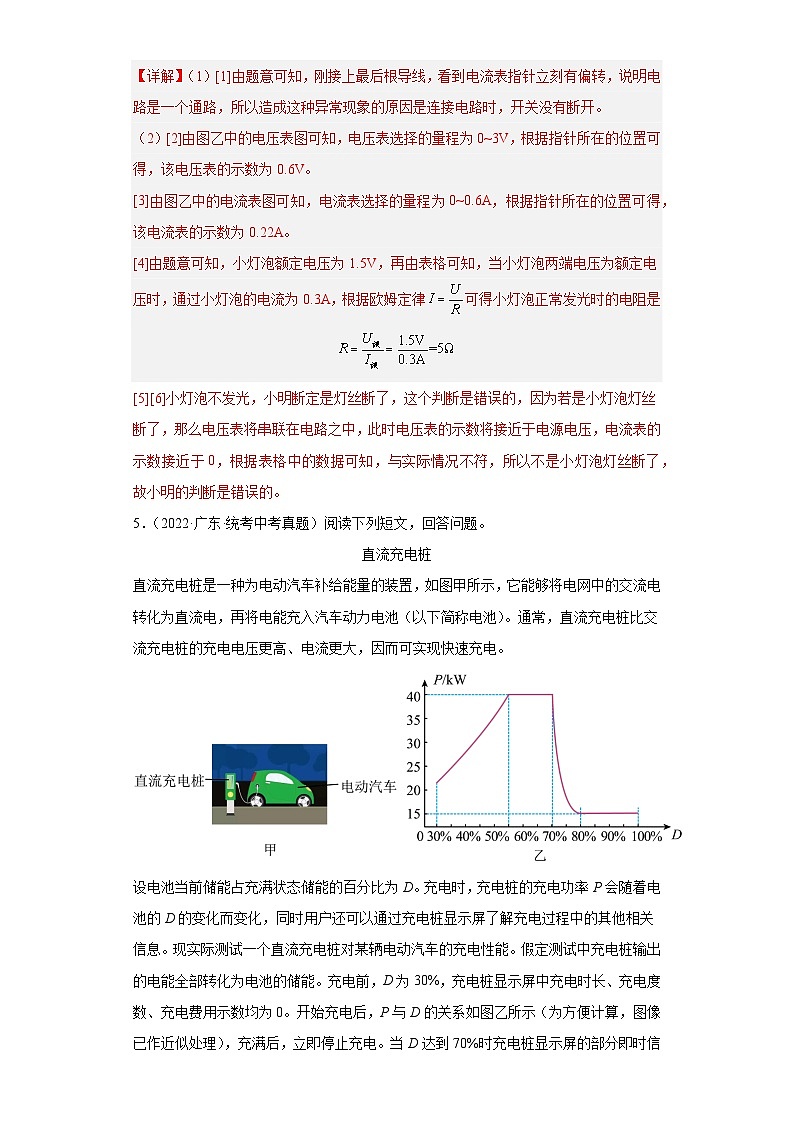

5．（2022·广东·统考中考真题）阅读下列短文，回答问题。
直流充电桩
直流充电桩是一种为电动汽车补给能量的装置，如图甲所示，它能够将电网中的交流电转化为直流电，再将电能充入汽车动力电池（以下简称电池）。通常，直流充电桩比交流充电桩的充电电压更高、电流更大，因而可实现快速充电。
设电池当前储能占充满状态储能的百分比为D。充电时，充电桩的充电功率P会随着电池的D的变化而变化，同时用户还可以通过充电桩显示屏了解充电过程中的其他相关信息。现实际测试一个直流充电桩对某辆电动汽车的充电性能。假定测试中充电桩输出的电能全部转化为电池的储能。充电前，D为30%，充电桩显示屏中充电时长、充电度数、充电费用示数均为0。开始充电后，P与D的关系如图乙所示（为方便计算，图像已作近似处理），充满后，立即停止充电。当D达到70%时充电桩显示屏的部分即时信息如下表。

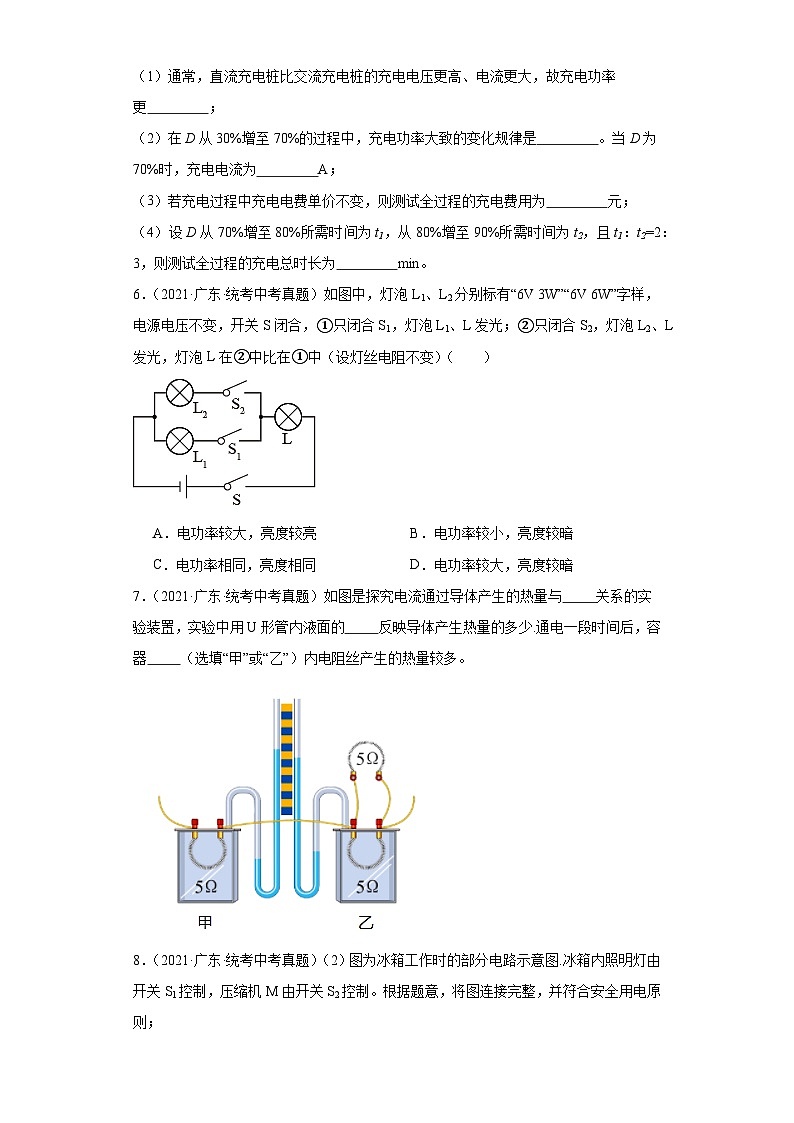

（1）通常，直流充电桩比交流充电桩的充电电压更高、电流更大，故充电功率更 ；
（2）在D从30%增至70%的过程中，充电功率大致的变化规律是 。当D为70%时，充电电流为 A；
（3）若充电过程中充电电费单价不变，则测试全过程的充电费用为 元；
（4）设D从70%增至80%所需时间为t1，从80%增至90%所需时间为t2，且t1：t2=2：3，则测试全过程的充电总时长为 min。
6．（2021·广东·统考中考真题）如图中，灯泡L1、L2分别标有“6V 3W”“6V 6W”字样，电源电压不变，开关S闭合，①只闭合S1，灯泡L1、L发光；②只闭合S2，灯泡L2、L发光，灯泡L在②中比在①中（设灯丝电阻不变）（ ）
A．电功率较大，亮度较亮B．电功率较小，亮度较暗
C．电功率相同，亮度相同D．电功率较大，亮度较暗
7．（2021·广东·统考中考真题）如图是探究电流通过导体产生的热量与 关系的实验装置，实验中用U形管内液面的 反映导体产生热量的多少.通电一段时间后，容器 （选填“甲”或“乙”）内电阻丝产生的热量较多。
8．（2021·广东·统考中考真题）（2）图为冰箱工作时的部分电路示意图.冰箱内照明灯由开关S1控制，压缩机M由开关S2控制。根据题意，将图连接完整，并符合安全用电原则；
9．（2021·广东·统考中考真题）在“探究电流与电阻的关系”实验中，实验器材有:电源（电压恒为4.5V）、电流表、电压表、滑动变阻器（标有“20Ω 2A”字样）和开关各一个，定值电阻五个（5Ω、10Ω、15Ω、20Ω、25Ω），导线若干。
（1）将图甲实验电路连接完整； ；
（2）闭合开关前，应将滑动变阻器的滑片P移到最 端；
（3）图乙是根据实验数据画出的定值电阻的I-R图象，其中阴影面积的物理意义是 ，其数值为 。
10．（2021·广东·统考中考真题）如图甲是某品牌家用电吹风，其电路如图乙所示，R1、R2为电阻丝，M为电动机。通过调节开关，可使电吹风分别处于“停止”“冷风”“暖风”或“热风”四种状态。
（1）要使电吹风正常工作，图甲中的A处应安装 ，B处应安装 （选填“电动机”或“电阻丝”）；
（2）如图乙，要使电吹风处于“冷风”状态，应闭合开关 。要使电吹风处于“暖风”状态，应闭合开关 ；
（3）已知电吹风处于“暖风”状态时，从出风口吹出的空气温度升高了20℃；处于“热风”状态时，从出风口吹出的空气温度升高了30℃，假设这两种状态下的热效率相同，相同时间内吹出的空气质量相同，则R1:R2= ；
（4）电吹风用了几年后，由于电阻丝的升华，实际发热功率会 （选填“变大”“变小”或“不变”）。
11．（2020·广东·统考中考真题）将电灯、开关和插座接入家庭电路中，接线正确的是（ ）
A．B．
C．D．
12．（2020·广东·统考中考真题）如图所示为“探究电流通过导体产生的热量跟 的关系”的实验装置。实验中用U形管内液面高度差的大小来反映电流通过导体产生热量的多少，这种方法叫 （选填“控制变量”或“转换”）法。通电一段时间后，左侧容器内空气吸收的热量比右侧的 （选填 “多”或“少”）。
13．（2020·广东·统考中考真题）做“探究电流与电阻的关系”实验时，可供选择的器材有：电压为6V 的电源，电流表（0~0.6A），电压表（0~3V），开关，阻值分别为5Ω、10Ω、15Ω 和20Ω的定值电阻各1个，最大阻值分别为10Ω和50Ω的滑动变阻器各1个，导线若干。
(1)如图所示的实验电路中，正确的是 ，应选用最大阻值为 Ω的滑动变阻器；
(2)若按图乙所示电路图连接好电路后，闭合开关，可观察到电流表的指针 （选填“向右”“反向”或“几乎不”偏转；
(3)按正确电路图连接电路，闭合开关，电流表和电压表均有示数，但移动滑动变阻器的滑片时，两表的示数均保持不变，经判断是接线有误，错误可能是 ；
(4)纠正错误后，依次更换定值电阻，并控制定值电阻两端电压为2.5V进行实验。请将记录实验数据的表格补充完整。
① V。
14．（2020·广东·统考中考真题）小明家的台灯是通过电位器来调节亮度的。他猜想：台灯变亮时电位器消耗电能的功率会变小，为此他设计了如图甲所示的电路进行探究，已知电源电压为4V并保持不变，电压表（0~3V）2个，电流表（0~0.6A）， 滑动变阻器规格为“20Ω 1A”，小灯泡L标有“2.5V 1.25W”字样（忽略温度对灯丝电阻的影响）。
(1)电路中a是 表，b是 表；
(2)实验中，小灯泡正常发光时电流表的示数为 A；
(3)根据实验数据，绘制出滑动变阻器的由功率PR与小灯泡的电功率PL的关系图像如图乙所示，由图可知：小灯泡的电功率（亮度）变大时，滑动变阻器的电功率 ；
(4)假设实验所用的小灯泡能承受的最大电压可以高出其额定电压的，在确保电路中各元件安全的情况下，移动滑动变阻器的滑片，小灯泡的电功率变化范围是从 W至 W。
15．（2020·广东·统考中考真题）阅读下列短文，回答问题。
热敏电阻温度计
热敏电阻是用半导体材料制成的电阻，其阻值随温度的变化而变化，如图甲所示为某型号热敏电阻的实物图，阻值随温度升高而变小的，称为负温度系数热敏电阻；阻值随温度升高而变大的，称为正温度系数热敏电阻，利用热敏电阻的特性做成的温度计，叫做热敏电阻温度计。
图乙所示为热敏电阻R1的阻值随温度t变化的图像（为方便计算，已将图线作了近似处理）。图丙是用R1做测温探头的某热敏电阻温度计的电路图，其中电源电压可在0.60~1.20V之间调节，R2为定值电阻，阻值为100Ω。该电路工作原理是：当保持通过R1的电流不变时， R1两端的电压随电阻均匀变化（即随温度均匀变化），故只需将电压表V1表盘的刻度改成相应的温度刻度，就可以直接从V1表盘上读出温度值。测量时，将R1放入待测温度处，闭合开关，调节电源电压，使V2表的示数保持0.20V不变（即电路中的电流保持2mA不变），再从V1表盘上读出待测温度t。
(1)热敏电阻R1是 （选填“正”或“负”）温度系数热敏电阻。在标准大气压下，将R1放入冰水混合物中时，R1的阻值是 Ω；
(2)测温时，保持R2两端电压为0.20V，R1两端的电压随温度升高而 （选填“变大”、“变小”或“不变”）；
(3)某次测温时，V1表盘上显示的温度是20℃，此时电源电压为 V；
(4)该热敏电阻温度计测量温度的范围为 ℃。
16．（2019·广东·中考真题）如图所示，灯泡L1、L2的电阻分别为10Ω、20Ω，闭合开关S，通过L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则
A．I1：I2=1:1，U1：U2=2:1
B．I1：I2=1:2，U1：U2=1:1
C．I1：I2=1:1，U1：U2=1:2
D．I1：I2=1:2，U1：U2=1:2
17．（2019·广东·中考真题）如图所示为家庭部分电路示意图，正常发光的电灯突然熄灭．检查保险丝发现完好，再用试电笔先后检测插座的两孔，氖管均发光．由此判断电路故障的原因可能是
A．插座短路
B．进户的火线断路
C．进户的零线断路
D．电灯的灯丝断路
18．（2019·广东·中考真题）某品牌电烤箱在额定电压下，功率从大到小有高挡、中挡和低挡．如图为电烤箱在不同挡位工作时的电路图，R1、R2为发热电阻丝，且阻值R1>R2，则高挡、中挡和低挡对应的电路图分别是图 、图 和图 。（选填“甲”、“乙”或“丙”）
19．（2019·广东·中考真题）如图为某兴趣小组设计的电子秤简易电路图，Rx是压敏电阻，阻值随所受压力的增大而减小，R0是定值电阻．测量时，电压表V的示数随所称量物体对压敏电阻的压力增大而增大．请根据以上信息，在虚线框内将电路图补充完整．
( )
20．（2019·广东·中考真题）在“测量小灯泡的电功率”实验中，要求用滑动变阻器控制电路，分别测出小灯泡在额定电压、约为额定电压的和约高出额定电压的时的电功率，并比较这三种情况下小灯泡的亮度。
（1）先根据实验的要求设计电路图，如图所示，其中甲是 表，乙是 表；
（2）实验时有如下器材：“2.5V 0.75W”小灯泡一只、电压为6V的电源、电流表、电压表、导线若干条、开关、滑动变阻器R1（10Ω 2A）和R2（50Ω 1A）。根据实验要求应选用滑动变阻器 ；
（3）根据实验要求，设计并填写实验记录表内的7个空格。
1．（2023·广东广州·统考中考真题）小明按图示电路图正确连接电路，电阻R标有“5Ω”，灯L标有“3.8V 0.3A”。闭合开关S，L发光，电流表A和A1正常工作，示数均为0.24A。小明认为出现上述现象的原因是R被短路。该说法是否正确？ ；若正确，写出理由；若不正确，分析出现该实验现象的原因并写出分析过程。 。

2．（2023·广东广州·统考中考真题）把一个某种类型的电阻R接在电压恒为12V的电源两端，通电后，同时记录R的温度一时间图线、流过R的电流一时间图线如图所示；

（1）根据图线，R的温度为50时，流过R的电流为 A；
（2）求在30s时R的阻值和电功率；
（3）30s~40s，R产生的热量为Q1；90s~100s，R产生的热量为Q2，Q1 Q2（选填“>”“=”“”“=”“
