一、单选题

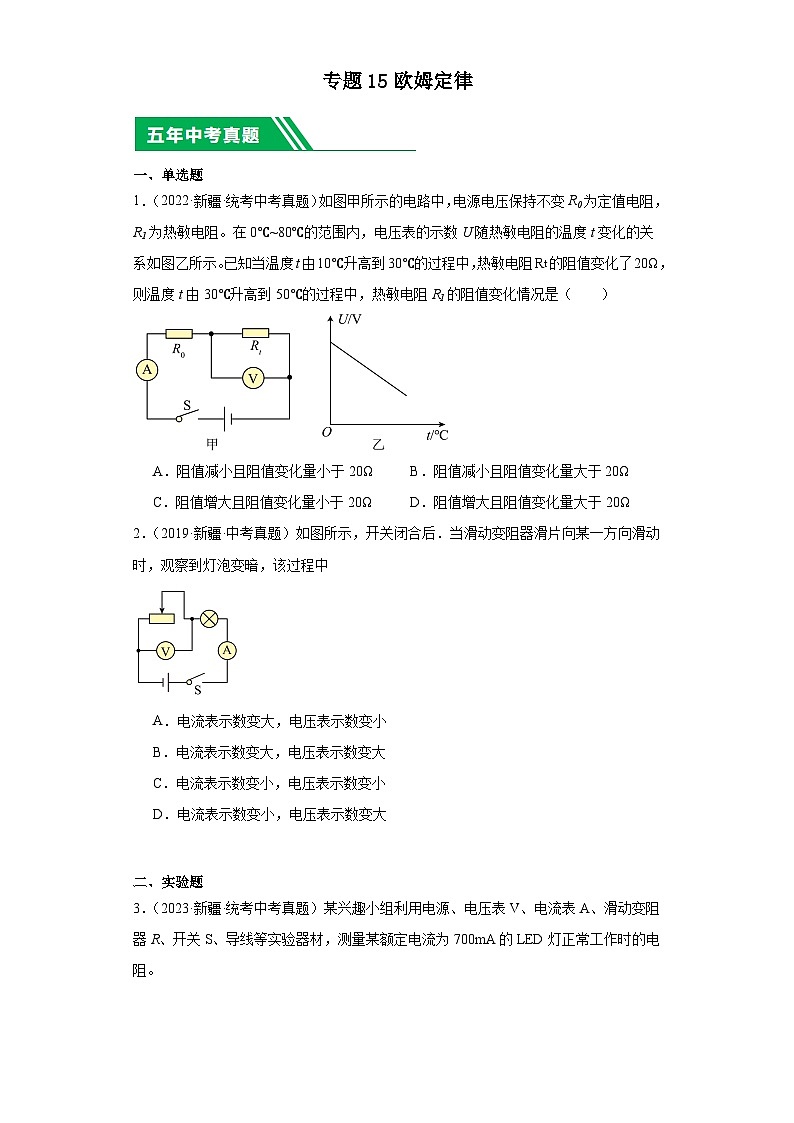

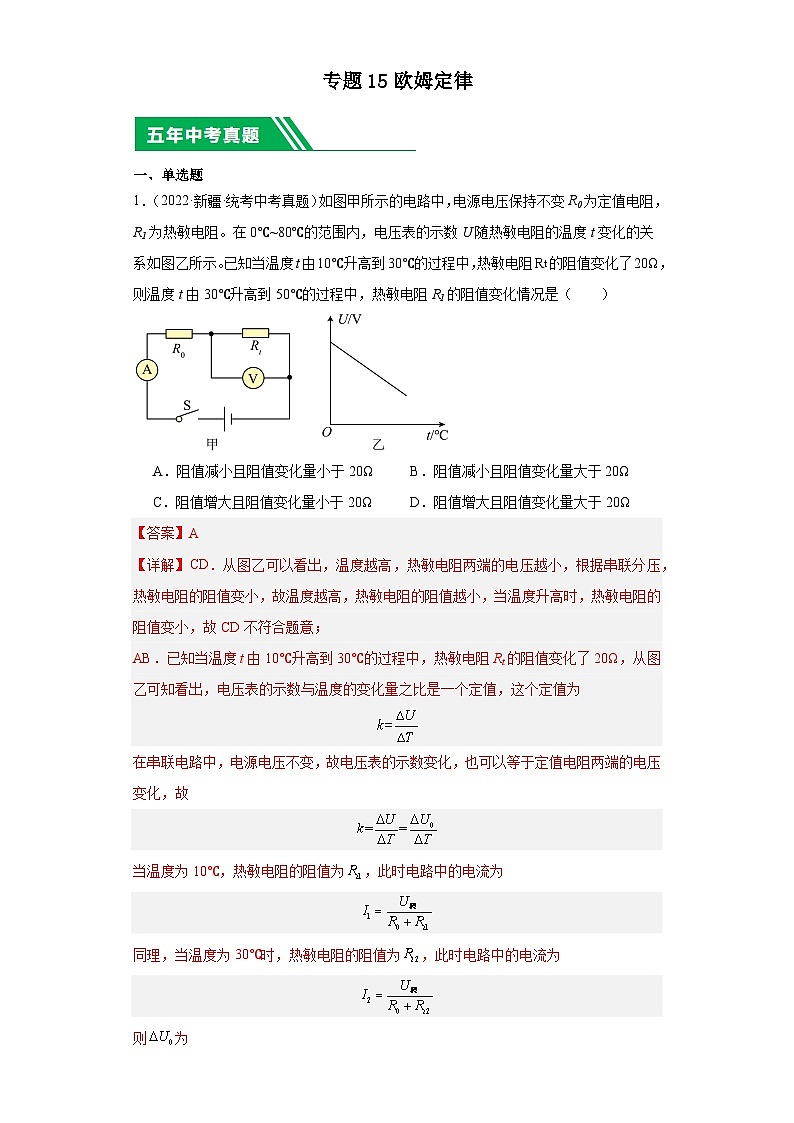

1．（2022·新疆·统考中考真题）如图甲所示的电路中，电源电压保持不变R0为定值电阻，R1为热敏电阻。在0℃~80℃的范围内，电压表的示数U随热敏电阻的温度t变化的关系如图乙所示。已知当温度t由10℃升高到30℃的过程中，热敏电阻Rt的阻值变化了20Ω，则温度t由30℃升高到50℃的过程中，热敏电阻R1的阻值变化情况是（ ）
A．阻值减小且阻值变化量小于20ΩB．阻值减小且阻值变化量大于20Ω
C．阻值增大且阻值变化量小于20ΩD．阻值增大且阻值变化量大于20Ω

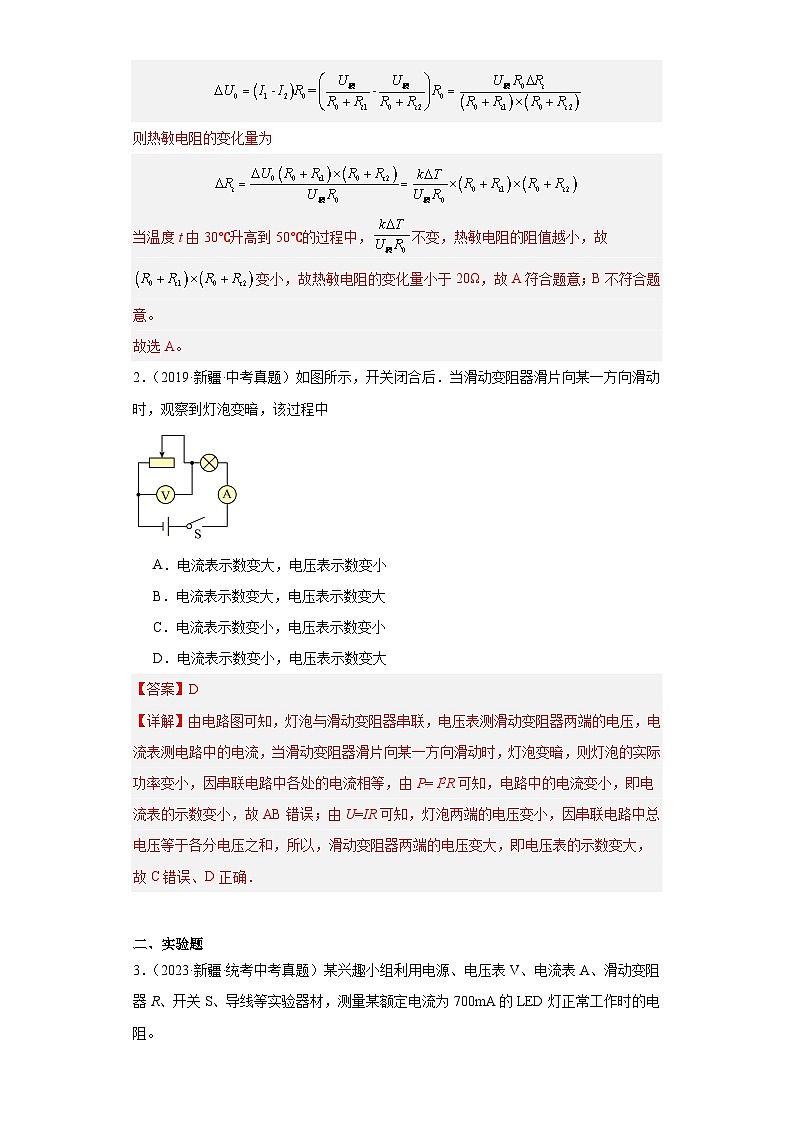

2．（2019·新疆·中考真题）如图所示，开关闭合后．当滑动变阻器滑片向某一方向滑动时，观察到灯泡变暗，该过程中
A．电流表示数变大，电压表示数变小
B．电流表示数变大，电压表示数变大
C．电流表示数变小，电压表示数变小
D．电流表示数变小，电压表示数变大
二、实验题

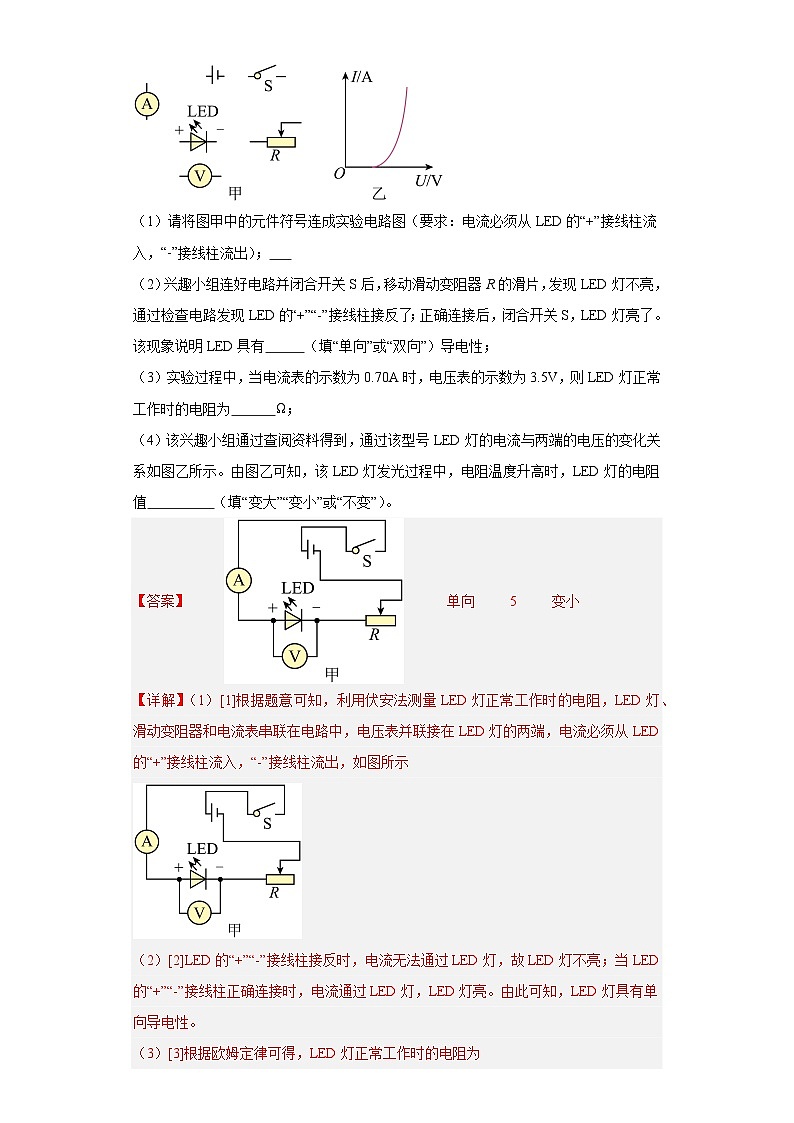

3．（2023·新疆·统考中考真题）某兴趣小组利用电源、电压表V、电流表A、滑动变阻器R、开关S、导线等实验器材，测量某额定电流为700mA的LED灯正常工作时的电阻。

（1）请将图甲中的元件符号连成实验电路图（要求：电流必须从LED的“+”接线柱流入，“-”接线柱流出）；
（2）兴趣小组连好电路并闭合开关S后，移动滑动变阻器R的滑片，发现LED灯不亮，通过检查电路发现LED的“+”“-”接线柱接反了；正确连接后，闭合开关S，LED灯亮了。该现象说明LED具有 （填“单向”或“双向”）导电性；
（3）实验过程中，当电流表的示数为0.70A时，电压表的示数为3.5V，则LED灯正常工作时的电阻为 Ω；
（4）该兴趣小组通过查阅资料得到，通过该型号LED灯的电流与两端的电压的变化关系如图乙所示。由图乙可知，该LED灯发光过程中，电阻温度升高时，LED灯的电阻值 （填“变大”“变小”或“不变”）。

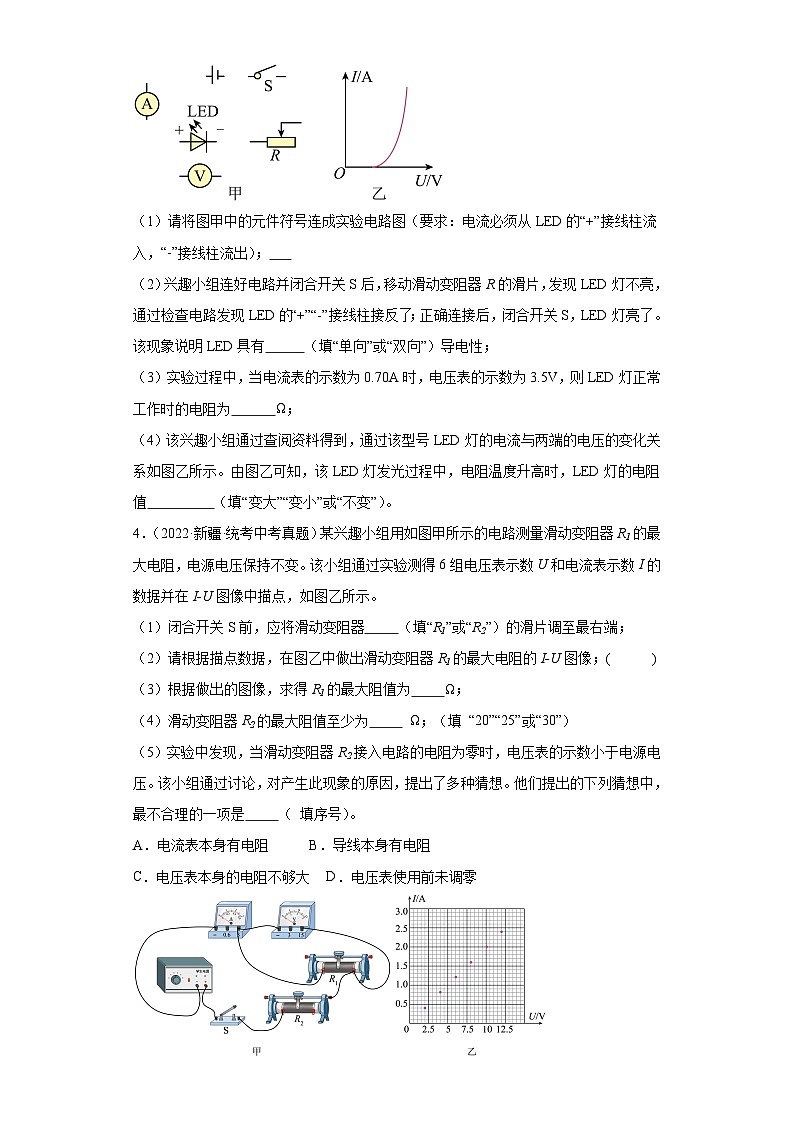

4．（2022·新疆·统考中考真题）某兴趣小组用如图甲所示的电路测量滑动变阻器R1的最大电阻，电源电压保持不变。该小组通过实验测得6组电压表示数U和电流表示数I的数据并在I-U图像中描点，如图乙所示。
（1）闭合开关S前，应将滑动变阻器 （填“R1”或“R2”）的滑片调至最右端；
（2）请根据描点数据，在图乙中做出滑动变阻器R1的最大电阻的I-U图像；( )
（3）根据做出的图像，求得R1的最大阻值为 Ω；
（4）滑动变阻器R2的最大阻值至少为 Ω；（填 “20”“25”或“30”）
（5）实验中发现，当滑动变阻器R2接入电路的电阻为零时，电压表的示数小于电源电压。该小组通过讨论，对产生此现象的原因，提出了多种猜想。他们提出的下列猜想中，最不合理的一项是 （ 填序号）。
A．电流表本身有电阻 B．导线本身有电阻
C．电压表本身的电阻不够大 D．电压表使用前未调零

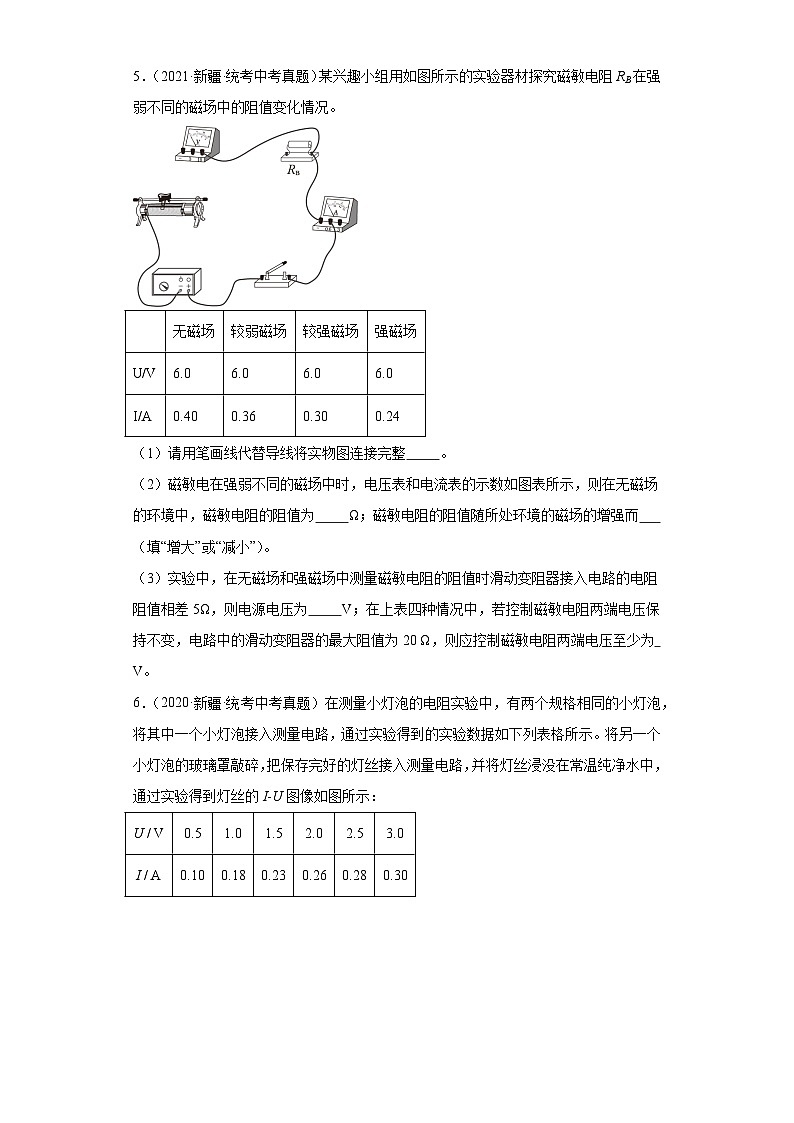

5．（2021·新疆·统考中考真题）某兴趣小组用如图所示的实验器材探究磁敏电阻RB在强弱不同的磁场中的阻值变化情况。
（1）请用笔画线代替导线将实物图连接完整 。
（2）磁敏电在强弱不同的磁场中时，电压表和电流表的示数如图表所示，则在无磁场的环境中，磁敏电阻的阻值为 Ω；磁敏电阻的阻值随所处环境的磁场的增强而 （填“增大”或“减小”）。
（3）实验中，在无磁场和强磁场中测量磁敏电阻的阻值时滑动变阻器接入电路的电阻阻值相差5Ω，则电源电压为 V；在上表四种情况中，若控制磁敏电阻两端电压保持不变，电路中的滑动变阻器的最大阻值为20 Ω，则应控制磁敏电阻两端电压至少为 V。
6．（2020·新疆·统考中考真题）在测量小灯泡的电阻实验中，有两个规格相同的小灯泡，将其中一个小灯泡接入测量电路，通过实验得到的实验数据如下列表格所示。将另一个小灯泡的玻璃罩敲碎，把保存完好的灯丝接入测量电路，并将灯丝浸没在常温纯净水中，通过实验得到灯丝的I-U图像如图所示：
（1）请画出测量小灯泡的电阻的电路图；
( )
（2）在测量灯丝的电阻时，开关闭合前，滑动变阻器的滑片应调到阻值 （填“最大”或“最小”）处；将灯丝浸没在常温纯净水中，且每次测量时，电表指针稳定后立即读数并断开开关，目的是为了控制灯丝的 不变；
（3）小灯泡两端的电压为3V时的电阻是常温时小灯泡电阻的 倍；某一手电筒的小灯泡与上述实验中的小灯泡相同，手电筒的开关闭合后小灯泡的电功率 （填字母代号）。
A．一直增大 B．一直减小 C．先增大后不变 D．先减小后不变
7．（2019·新疆·中考真题）小华在“探究电流跟电阻的关系”的实验中，设计了如图甲所示的电路．
（1）请根据图甲，用笔画线代替导线，将图乙中的电路连接完整．
( )
（2）闭合开关后发现，电流表示数为零，电压表有明显偏转，则该电路故障是 处断路．
（3）小华排除电路故障后，先将5Ω的定值电阻接入电路中，闭合开关，移动滑动变阻器的滑片，使电压表的示数如图丙所示，记下此时的电流值．取下5Ω的电阻，再分别接入10Ω、15Ω的电阻，移动滑动变阻器的滑片，使电压表的示数均为 V，记下对应的电流值．通过实验可得出的结论是：当电压一定时，电流与电阻成 ．
三、计算题
8．（2023·新疆·统考中考真题）如图所示，电路中电源电压为3V，闭合开关S后，电流表A的示数为，电流表的示数为。求：
（1）通过电阻的电流；
（2）电阻 的阻值；
（3）整个电路在1min内产生的热量。

9．（2021·新疆·统考中考真题）如图所示的电路中，R1=2Ω，R2=4Ω，闭合开关S后，电流表的示数为0.50A。求：
（1）电路的总电阻；
（2）电压表的示数；
（3）电阻R2在1min内产生的热量。
10．（2020·新疆·统考中考真题）如图所示的电路中，电源电压为6 V，闭合开关S后，通过电阻R1的电流为1 A，通过电阻R2的电流为2 A。求：
(1)通过电流表的电流；
(2)电路的总电阻；
(3)整个电路在10 s内产生的热量。
11．（2019·新疆·中考真题）如图所示电路中，电阻Rl的阻值为2 Ω，当开关闭合后，电压表V1的示数为1 V，V2的示数为2 V．求：
（1）电源两端的电压；
（2）通过R1的电流和R2的阻值；
（3）R2在1 min内产生的热量．
一、单选题
1．（2023·新疆克拉玛依·统考一模）如图电路中，电源电压5V，灯泡L正常发光时的电阻约为10Ω，闭合开关S后，移动滑片P，灯泡始终不亮，电流表示数为零，电压表示数为5V，该电路的故障可能是（ ）

A．灯泡的灯丝断了B．开关S接触不良
C．电流表断路D．灯泡的灯丝被短接了
2．（2023·新疆乌鲁木齐·统考一模）如图所示，电源电压保持不变，R1、R2均为电阻箱（可以读出电阻值的变阻器）。闭合开关S，电压表的示数为6V。调节电阻箱R2的旋钮，使电阻箱R2接入电路的电阻值増大20Ω，电压表的示数变为4V；再调节电阻箱R1的旋钮，使电阻箱R1接入电路的电阻值増大20Ω，电压表的示数变为5V，此时两电阻箱接入电路电阻值的大小关系为（ ）

A．R1>R2，且|R1-R2|=10Ω
B．R1R2，且|R1-R2|=20Ω
D．R1”“
