专题14 电流、电压、电阻-5年（2019-2023）中考1年模拟物理真题分项汇编（北京专用）

这是一份专题14 电流、电压、电阻-5年（2019-2023）中考1年模拟物理真题分项汇编（北京专用），文件包含专题14电流电压电阻-5年2019-2023中考1年模拟物理分项汇编北京专用原卷版docx、专题14电流电压电阻-5年2019-2023中考1年模拟物理分项汇编北京专用解析版docx等2份试卷配套教学资源，其中试卷共14页， 欢迎下载使用。

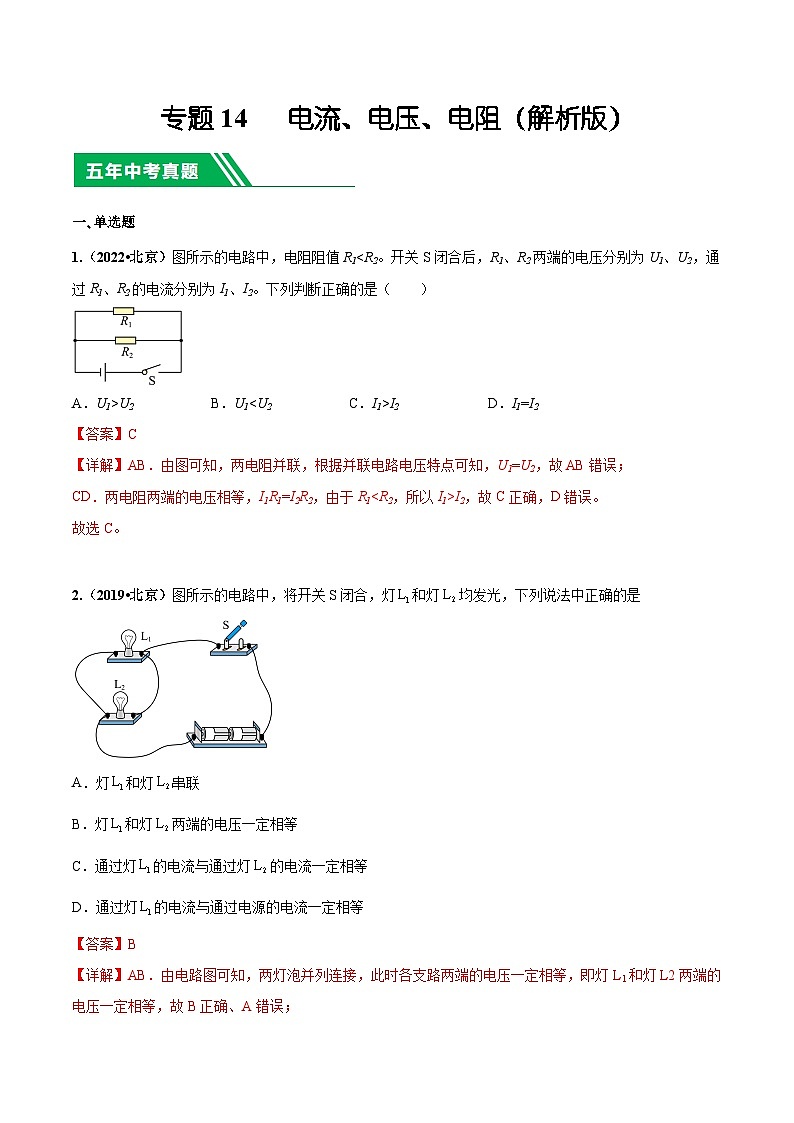

1.（2022•北京）图所示的电路中，电阻阻值R1U2B．U1I2D．I1=I2
【答案】C
【详解】AB．由图可知，两电阻并联，根据并联电路电压特点可知，U1=U2，故AB错误；
CD．两电阻两端的电压相等，I1R1=I2R2，由于R1I2，故C正确，D错误。
故选C。
2.（2019•北京）图所示的电路中，将开关S闭合，灯和灯均发光，下列说法中正确的是
A．灯和灯串联
B．灯和灯两端的电压一定相等
C．通过灯的电流与通过灯的电流一定相等
D．通过灯的电流与通过电源的电流一定相等
【答案】B
【详解】AB．由电路图可知，两灯泡并列连接，此时各支路两端的电压一定相等，即灯L1和灯L2两端的电压一定相等，故B正确、A错误；

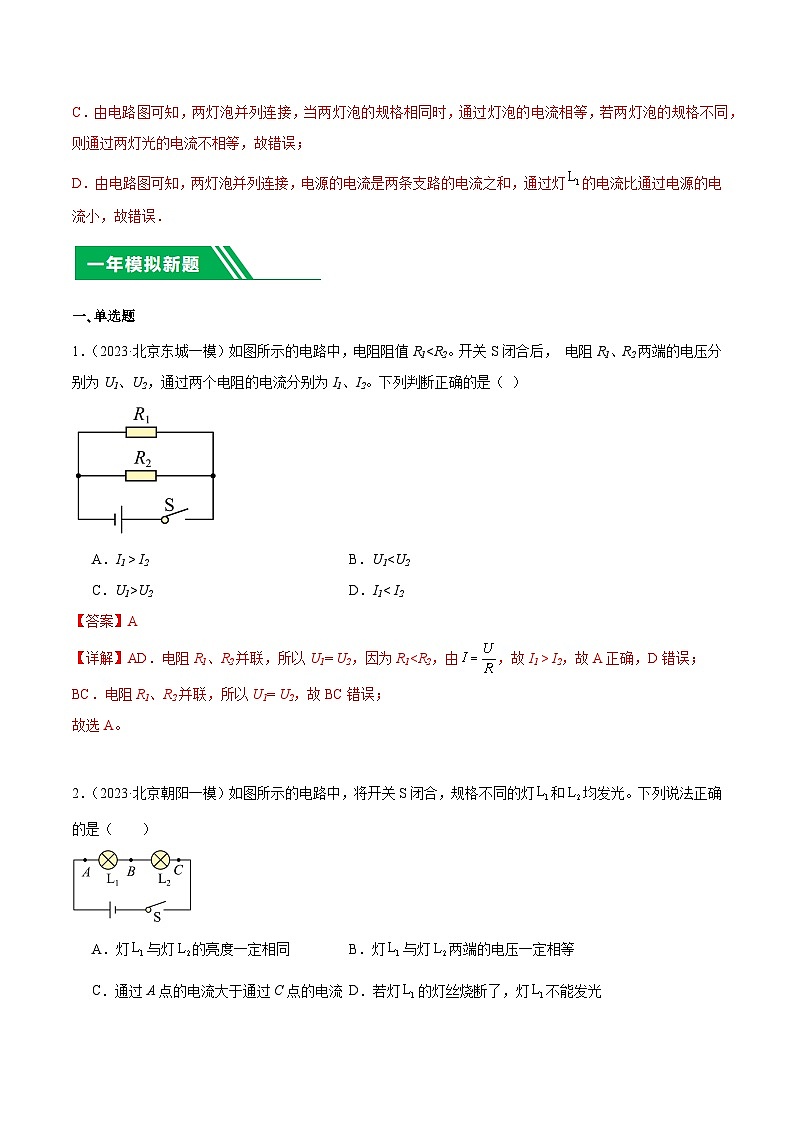

C．由电路图可知，两灯泡并列连接，当两灯泡的规格相同时，通过灯泡的电流相等，若两灯泡的规格不同，则通过两灯光的电流不相等，故错误；
D．由电路图可知，两灯泡并列连接，电源的电流是两条支路的电流之和，通过灯的电流比通过电源的电流小，故错误．
一､单选题
1．（2023·北京东城一模）如图所示的电路中，电阻阻值R1 I2B．U1U2D．I1< I2
【答案】A
【详解】AD．电阻R1、R2并联，所以U1= U2，因为R1 I2，故A正确，D错误；
BC．电阻R1、R2并联，所以U1= U2，故BC错误；
故选A。
2．（2023·北京朝阳一模）如图所示的电路中，将开关S闭合，规格不同的灯和均发光。下列说法正确的是（ ）
A．灯与灯的亮度一定相同B．灯与灯两端的电压一定相等
C．通过A点的电流大于通过C点的电流D．若灯的灯丝烧断了，灯不能发光

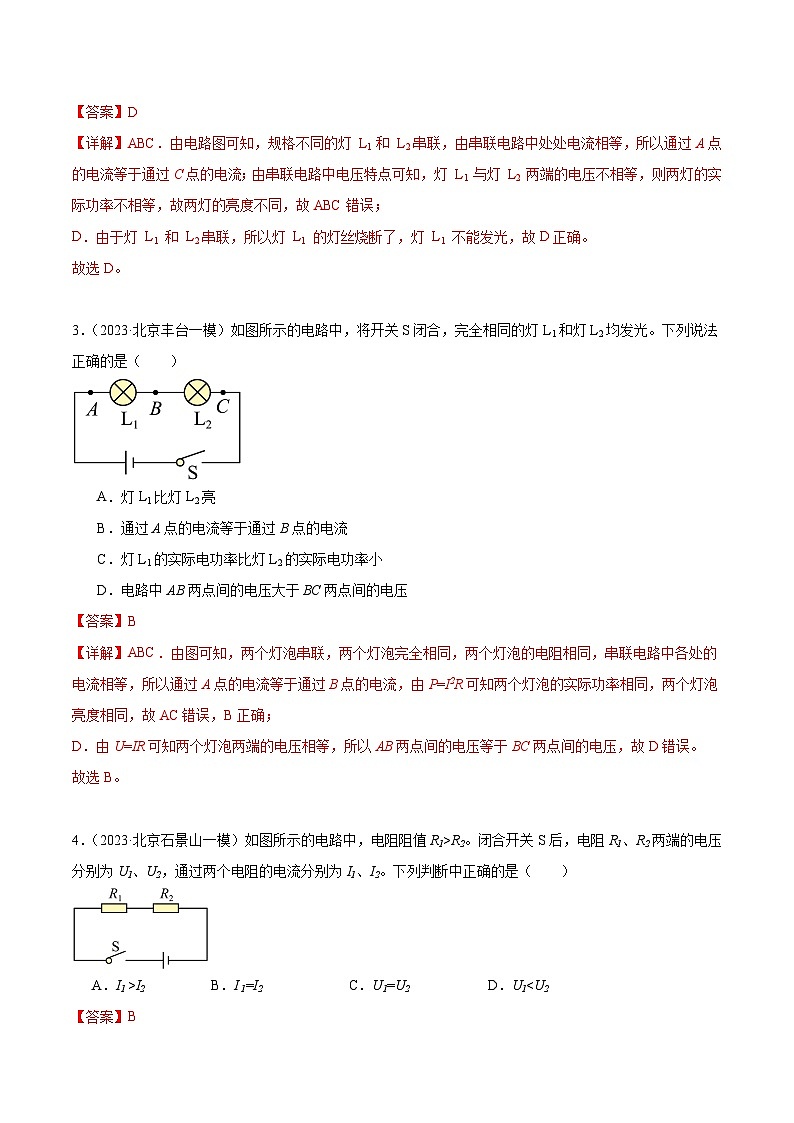

【答案】D
【详解】ABC．由电路图可知，规格不同的灯 L1 和 L2串联，由串联电路中处处电流相等，所以通过A点的电流等于通过C点的电流；由串联电路中电压特点可知，灯 L1 与灯 L2 两端的电压不相等，则两灯的实际功率不相等，故两灯的亮度不同，故ABC错误；
D．由于灯 L1 和 L2串联，所以灯 L1 的灯丝烧断了，灯 L1 不能发光，故D正确。
故选D。
3．（2023·北京丰台一模）如图所示的电路中，将开关S闭合，完全相同的灯L1和灯L2均发光。下列说法正确的是（ ）
A．灯L1比灯L2亮
B．通过A点的电流等于通过B点的电流
C．灯L1的实际电功率比灯L2的实际电功率小
D．电路中AB两点间的电压大于BC两点间的电压
【答案】B
【详解】ABC．由图可知，两个灯泡串联，两个灯泡完全相同，两个灯泡的电阻相同，串联电路中各处的电流相等，所以通过A点的电流等于通过B点的电流，由P=I2R可知两个灯泡的实际功率相同，两个灯泡亮度相同，故AC错误，B正确；
D．由U=IR可知两个灯泡两端的电压相等，所以AB两点间的电压等于BC两点间的电压，故D错误。
故选B。
4．（2023·北京石景山一模）如图所示的电路中，电阻阻值R1>R2。闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2。下列判断中正确的是（ ）
A．I1 >I2B．I 1=I2C．U1=U2D．U1R2，由U=IR可知：U1>U2，故ACD错误，B正确。
故选B。
5．（2023·北京门头沟一模）在不计温度对电阻影响的情况下，比较两段铜导线的电阻，下列说法中正确的是（ ）
A．较长的铜导线电阻一定大B．长度相同时，横截面积大的电阻就大
C．两段铜导线电阻一定相同D．横截面积相同时，长的铜导线电阻大
【答案】D
【详解】A．较长的铜导线电阻不一定大，因为其横截面积的大小不知，无法知道电阻的大小，故A错误；
B．长度相同，横截面积大的导体电阻无法确定，因为其材料不知，故B错误；
C．两段铜导线的电阻在其长度和横截面积不知的情况下，其大小无法比较，故C错误；
D．横截面积相同、长度长的铜导线其电阻大，故D正确。
故选D。
6．（2023·北京门头沟一模）如图所示的电路中，电阻阻值R1>R2。闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2。下列判断中正确的是（ ）
A．I1 >I2B．I 1=I2C．U1=U2D．U1R2，由U=IR可知：U1>U2，故ACD错误，B正确。
故选B。
7．（2023·北京燕山一模）如图所示的四个电路中，开关均闭合后，通过两个灯泡的电流一定相等的是
A．B．C．D．
【答案】B
【详解】AC．当开关均闭合时，两灯泡并列连接在电源两端，电流有两条路径，故灯泡组成的是并联电路，两个灯泡规格相同时，电流相同，规格不同时，电流不同，故错误；
B．当开关闭合时，图中两个灯泡首尾依次连接组成，电流只有一条路径，故为串联电路，电流相等，故正确．
D．当开关均闭合时，一个灯泡被短路，只有一个灯泡接入电路，电流不相等，故错误．
8．（2023·北京燕山二模）如图所示的电路中，将开关S闭合，灯L1和灯L2均发光，则下列说法中正确的是
A．灯L1和灯L2并联B．灯L1和灯L2串联
C．通过灯L1和灯L2的电流一定相等D．灯L1和灯L2两端的电压一定不相等
【答案】A
【详解】灯L1和灯L2并列地连接，所以是并联关系，选项A正确，B错误；灯L1和灯L2两端的电压一定相等，又因为它们的电阻不一定相等，所以通过灯L1和灯L2的电流不一定相等，选项CD错误．
9．（2023·北京门头沟二模）小明想要利用如图所示的电路探究“电流与电压的关系”，下列说法正确的是（ ）

A．实验过程中应该保持电阻R阻值不变
B．实验过程中滑动变阻器的作用只是保护电路
C．实验过程中应该调滑动变阻器使电流表示数不变
D．实验过程中应该调滑动变阻器保持电压表示数不变
【答案】A
【详解】A．在探究“电流与电压的关系”时，控制电阻不变，改变电压，是用滑动变阻器调节电阻两端的，故A正确；
B．滑动变阻器在实验中的作用除了保护电路外，还起到改变电阻两端电压的作用，故B错误；
CD．实验过程中，调滑动变阻器，但R阻值不变，滑片向右滑动时，滑动变阻器接入电路的电阻增大，电路中的总电阻增大，电源两端电压不变，根据欧姆定律可知，电路的电流就会减小，而电流表的示数等于电路的电流，则电流表的示数会减小，由于R阻值不变，电流减小，则R两端的电压会减小，则电流表和电压表的示数都会变化，故CD错误。
故选A。
10．（2023·北京海淀二模）如图所示，将开关S闭合，电流表A1的示数为I1，电流表A2的示数为I2，R1两端的电压为U1，R2两端的电压为U2，已知I1＞I2。下列说法正确的是（ ）

A．R1R2
C．U1U2
【答案】A
【详解】AB．由图可知，此电路为并联电路，已知I1＞I2，根据并联电路的分流原理可知，R1＜R2，故A正确，B错误；
CD．并联电路中各支路电压相等且等于电源电压，故CD错误。
故选A。
11．（2023·北京房山二模）关于一段粗细均匀的镍铬合金丝的电阻，若不考虑温度对电阻的影响，下列说法中正确的是（ ）
A．合金丝的电阻跟该合金丝的长度有关
B．合金丝的电阻跟该合金丝的横截面积无关
C．合金丝两端的电压越大，合金丝的电阻越大
D．通过合金丝的电流越小，合金丝的电阻越大
【答案】A
【详解】A．合金丝的电阻跟该合金丝的长度有关，导体的材料、横截面积、温度一定，合金丝的长度越短电阻越小，故A正确；
B．合金丝的电阻跟该合金丝的横截面积有关，即导体的材料、长度、温度一定，横截面积越大电阻越小，故B错误；
CD．导体的电阻是导体本身的一种性质，电阻的大小与导体的材料、长度、横截面积、温度有关，与导体两端的电压和通过导体的电流无关，故CD错误。
故选A。
12．（2023·北京房山二模）图所示的电路中，电阻阻值R1>R2。闭合开关S后，电阻R1、R2两端的电压分别为U1、U2，通过两个电阻的电流分别为I1、I2。下列判断中正确的是（ ）

A．I1U2。故ACD错误，B正确。
故选B。
13．（2023·北京大兴二模）如图所示的电路中，灯泡L1和L2的电阻R1>R2（不计温度对灯丝电阻的影响），闭合开关S后，L1和L2两端的电压分别为U1和U2，通过L1和L2的电流分别为I1和I2。下列关系式中正确的是（ ）

A．U1>U2B．U1=U2C．I1>I2D．I1=I2
【答案】B
【详解】AB．由图可知，两个灯泡并联，由并联电路电压的规律可知两个灯泡两端的电压相等，即
U1=U2
故B正确，A错误；
CD．两个灯泡两端的电压相等，灯泡L1和L2的电阻
R1>R2
由可知通过L1和L2的电流
I1
