专题27 多种方法测电阻实验-5年（2019-2023）中考1年模拟物理真题分项汇编（北京专用）

这是一份专题27 多种方法测电阻实验-5年（2019-2023）中考1年模拟物理真题分项汇编（北京专用），文件包含专题27多种方法测电阻实验-5年2019-2023中考1年模拟物理分项汇编北京专用原卷版docx、专题27多种方法测电阻实验-5年2019-2023中考1年模拟物理分项汇编北京专用解析版docx等2份试卷配套教学资源，其中试卷共25页， 欢迎下载使用。

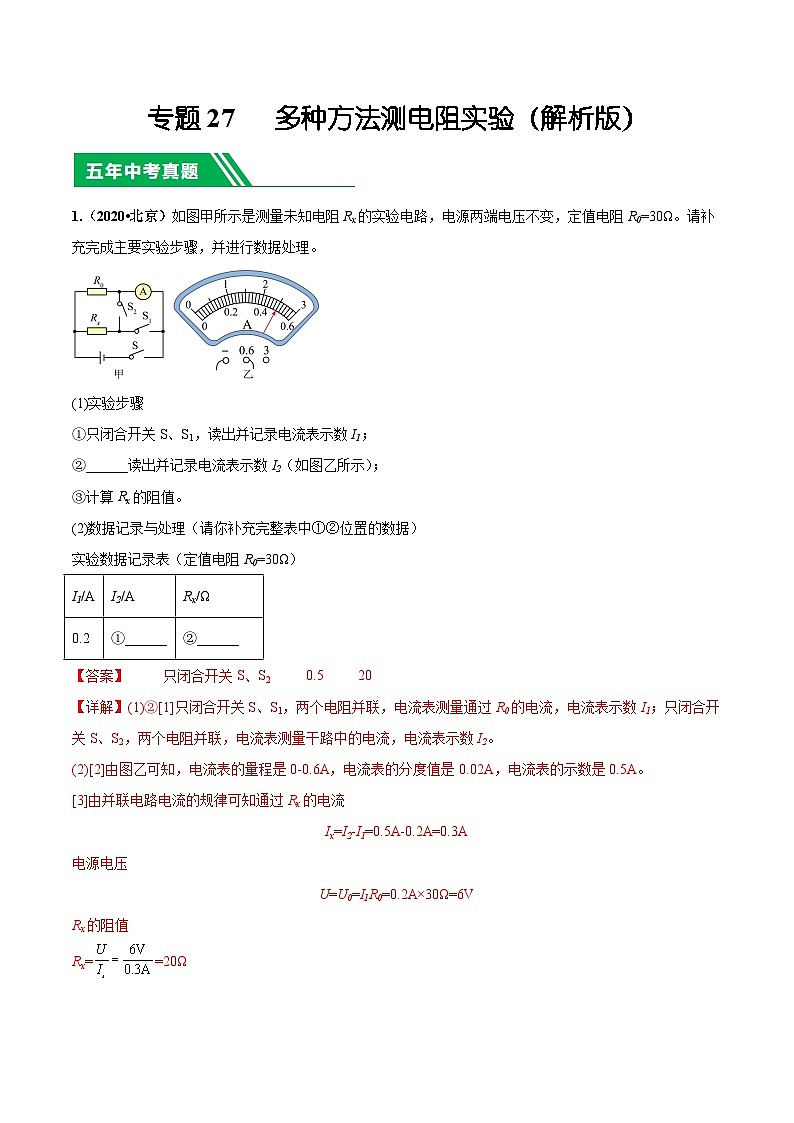

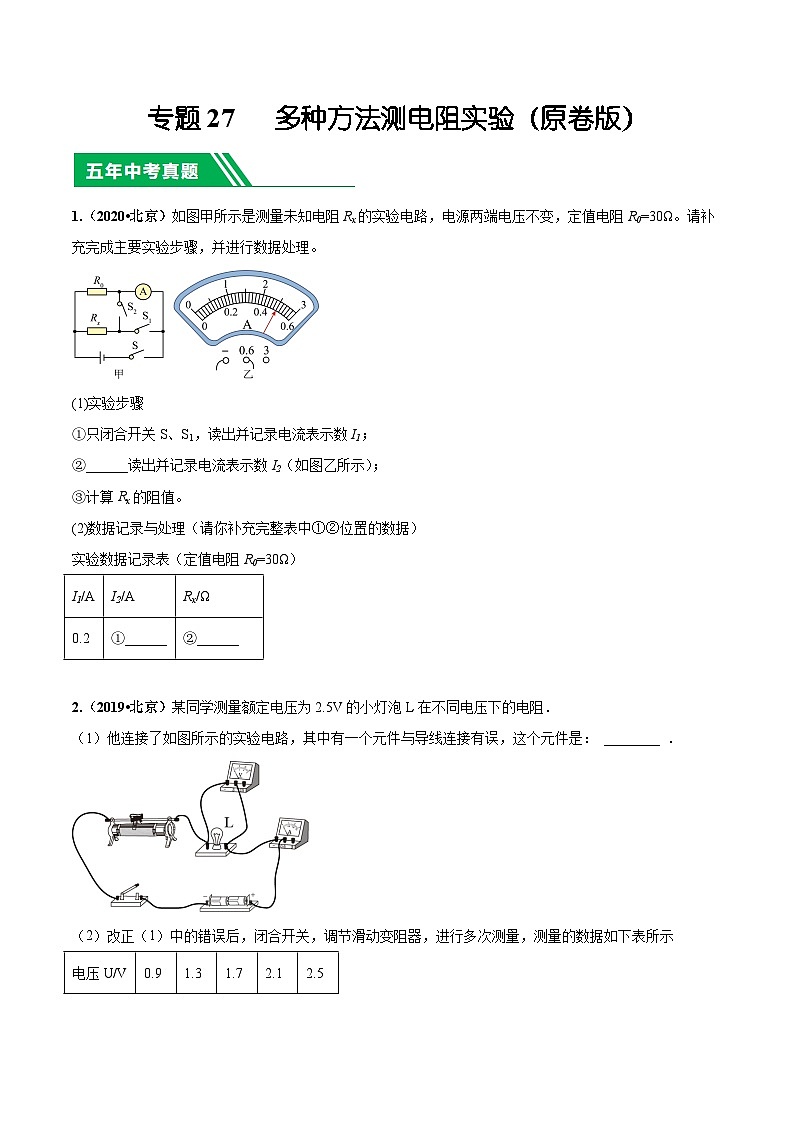

1.（2020•北京）如图甲所示是测量未知电阻Rx的实验电路，电源两端电压不变，定值电阻R0=30Ω。请补充完成主要实验步骤，并进行数据处理。
(1)实验步骤
①只闭合开关S、S1，读出并记录电流表示数I1；
②______读出并记录电流表示数I2（如图乙所示）；
③计算Rx的阻值。
(2)数据记录与处理（请你补充完整表中①②位置的数据）
实验数据记录表（定值电阻R0=30Ω）
【答案】 只闭合开关S、S2 0.5 20
【详解】(1)②[1]只闭合开关S、S1，两个电阻并联，电流表测量通过R0的电流，电流表示数I1；只闭合开关S、S2，两个电阻并联，电流表测量干路中的电流，电流表示数I2。
(2)[2]由图乙可知，电流表的量程是0-0.6A，电流表的分度值是0.02A，电流表的示数是0.5A。
[3]由并联电路电流的规律可知通过Rx的电流
Ix=I2-I1=0.5A-0.2A=0.3A
电源电压
U=U0=I1R0=0.2A×30Ω=6V
Rx的阻值
Rx==20Ω

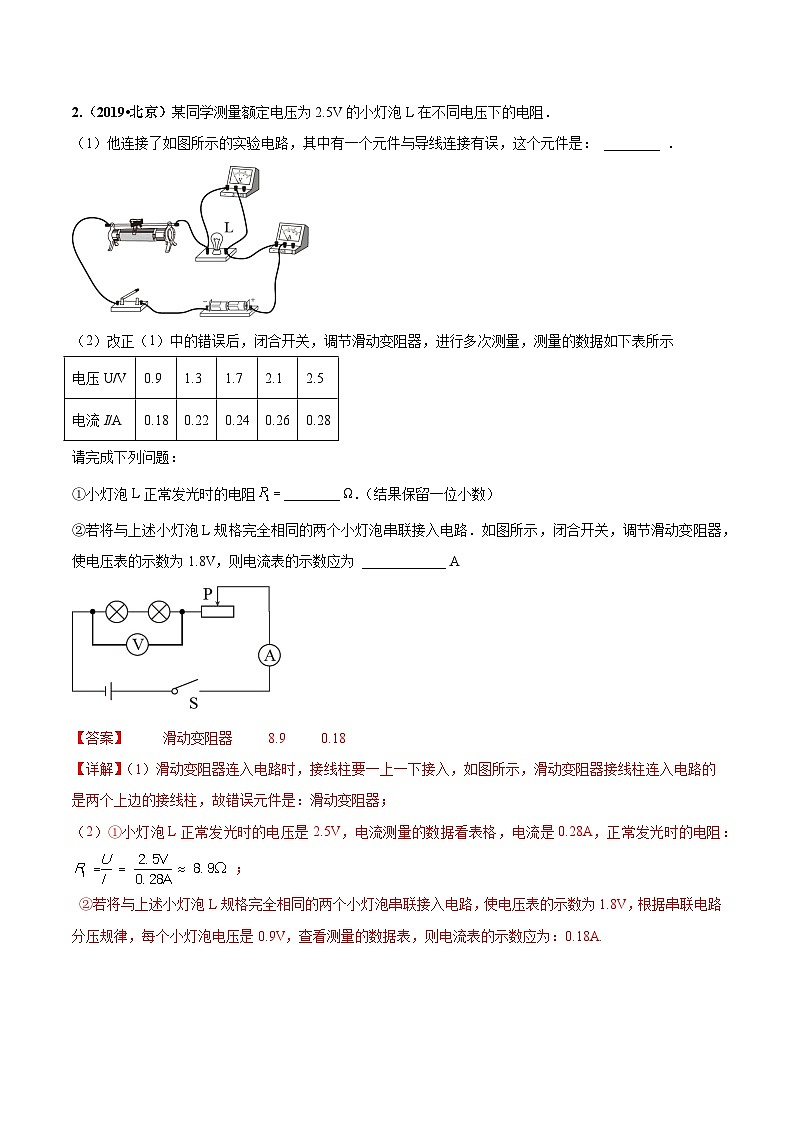

2.（2019•北京）某同学测量额定电压为2.5V的小灯泡L在不同电压下的电阻．
（1）他连接了如图所示的实验电路，其中有一个元件与导线连接有误，这个元件是： ________ ．
（2）改正（1）中的错误后，闭合开关，调节滑动变阻器，进行多次测量，测量的数据如下表所示
请完成下列问题：
①小灯泡L正常发光时的电阻________ Ω．（结果保留一位小数）
②若将与上述小灯泡L规格完全相同的两个小灯泡串联接入电路．如图所示，闭合开关，调节滑动变阻器，使电压表的示数为1.8V，则电流表的示数应为 ____________ A
【答案】 滑动变阻器 8.9 0.18
【详解】（1）滑动变阻器连入电路时，接线柱要一上一下接入，如图所示，滑动变阻器接线柱连入电路的是两个上边的接线柱，故错误元件是：滑动变阻器；
（2）①小灯泡L正常发光时的电压是2.5V，电流测量的数据看表格，电流是0.28A，正常发光时的电阻： ；
②若将与上述小灯泡L规格完全相同的两个小灯泡串联接入电路，使电压表的示数为1.8V，根据串联电路分压规律，每个小灯泡电压是0.9V，查看测量的数据表，则电流表的示数应为：0.18A.

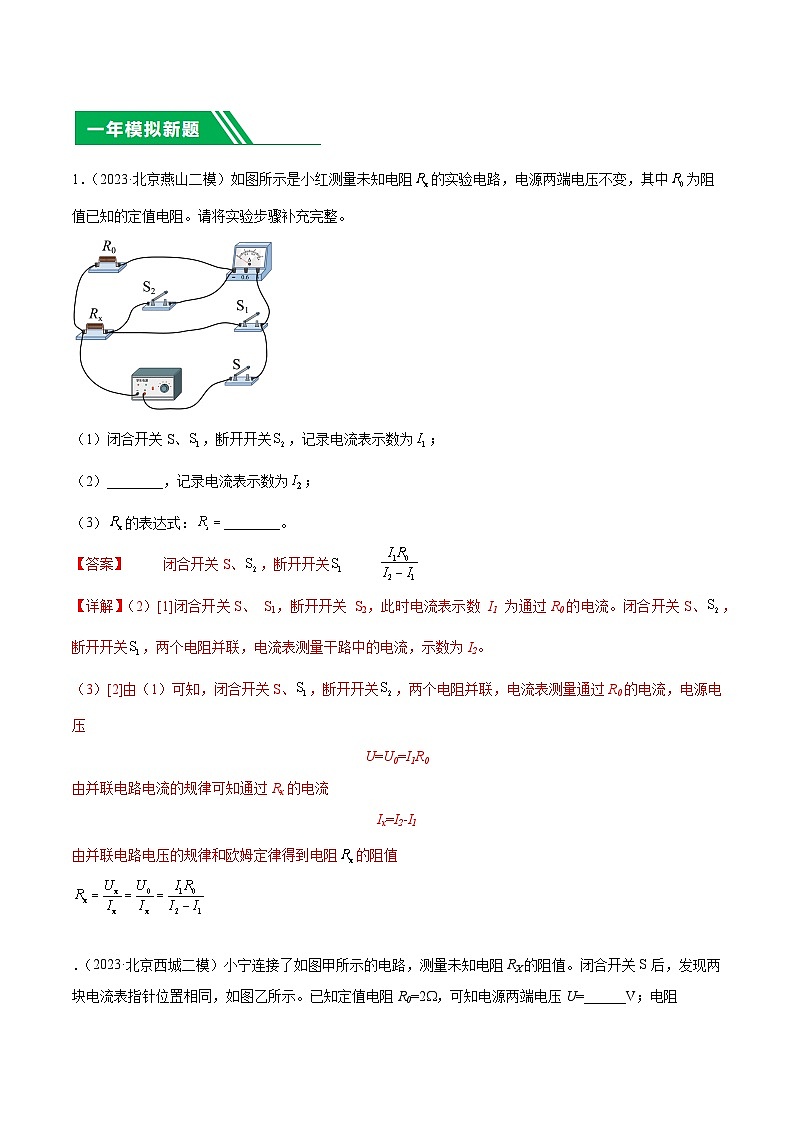

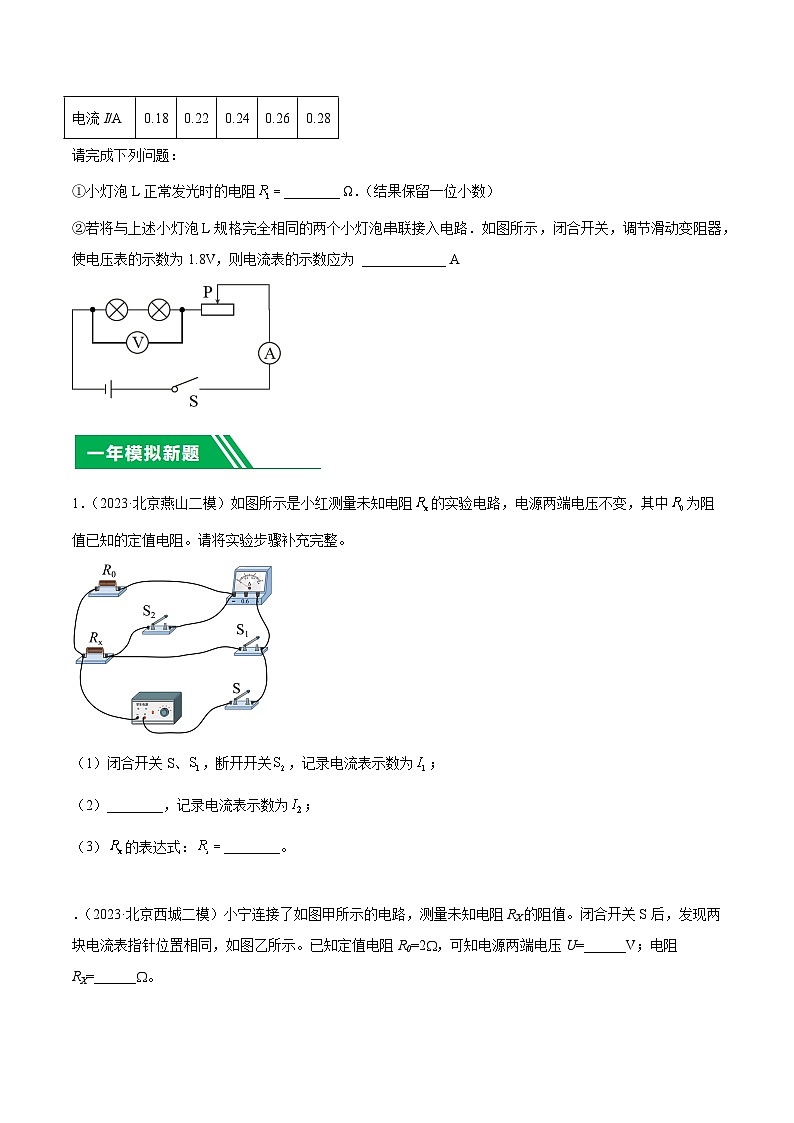

1．（2023·北京燕山二模）如图所示是小红测量未知电阻的实验电路，电源两端电压不变，其中为阻值已知的定值电阻。请将实验步骤补充完整。

（1）闭合开关S、，断开开关，记录电流表示数为；
（2）________，记录电流表示数为；
（3）的表达式：________。
【答案】 闭合开关S、，断开开关
【详解】（2）[1]闭合开关S、 S1，断开开关 S2，此时电流表示数 I1 为通过R0的电流。闭合开关S、，断开开关，两个电阻并联，电流表测量干路中的电流，示数为I2。
（3）[2]由（1）可知，闭合开关S、，断开开关，两个电阻并联，电流表测量通过R0的电流，电源电压
U=U0=I1R0
由并联电路电流的规律可知通过Rx的电流
Ix=I2-I1
由并联电路电压的规律和欧姆定律得到电阻的阻值
．（2023·北京西城二模）小宁连接了如图甲所示的电路，测量未知电阻RX的阻值。闭合开关S后，发现两块电流表指针位置相同，如图乙所示。已知定值电阻R0=2，可知电源两端电压U=______V；电阻RX=______。

【答案】 4 8
【详解】[1][2]一个电流表测量干路电流，量程应为0~3A，分度值为0.1A，根据指针位置，干路电流读数为2.5A；另一个电流表测量支路R1中的电流，量程应为0～0.6A，分度值为0.02A，根据指针位置，通过R1中的电流为0.5A；根据并联电路的电流关系
由欧姆定律可得

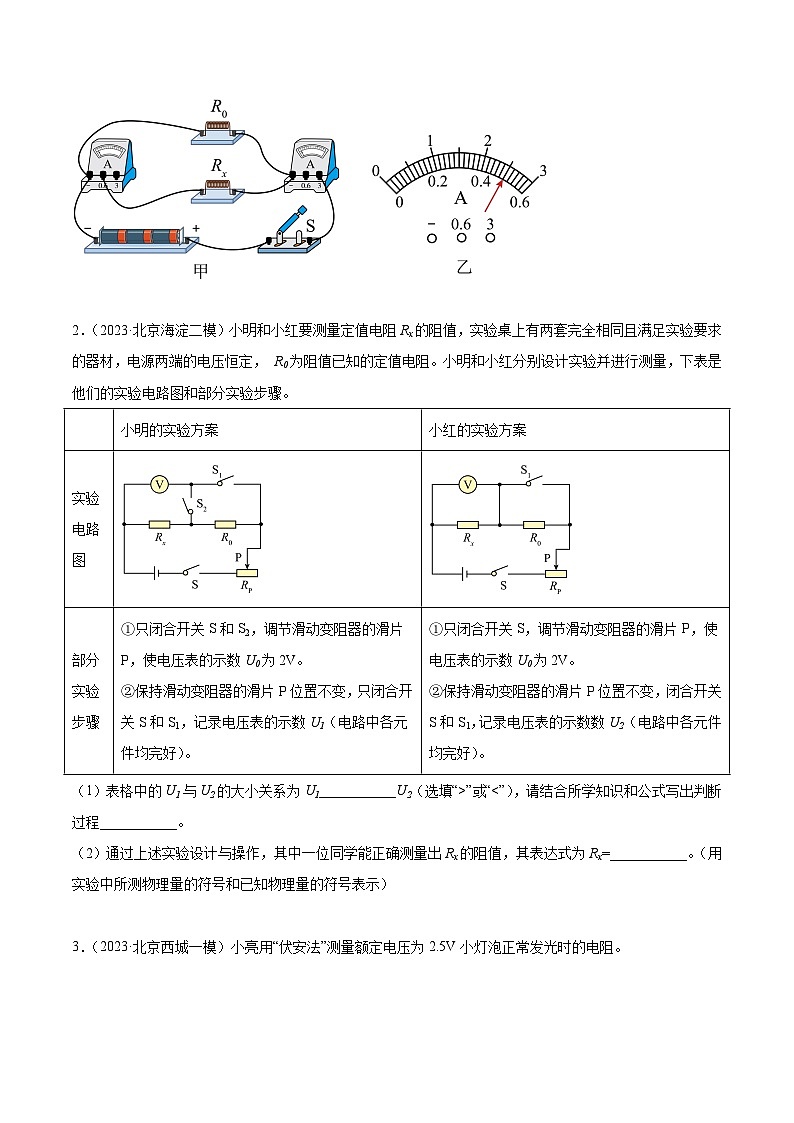

2．（2023·北京海淀二模）小明和小红要测量定值电阻Rx的阻值，实验桌上有两套完全相同且满足实验要求的器材，电源两端的电压恒定， R0为阻值已知的定值电阻。小明和小红分别设计实验并进行测量，下表是他们的实验电路图和部分实验步骤。
（1）表格中的U1与U2的大小关系为U1___________U2（选填“>”或“ 见解析
【详解】（1）[1][2]根据串联电路的特点和欧姆定律可得
由于U、R0、Rx、RP均为定值，Rx+R0+RP> Rx+RP，所以U1>U2。
（2）[3]小红的方案不能测出Rx的电阻，因为当S和S1闭合时，定值电阻R0被短路，不能测出S1断开时通过Rx的电流，小明的方案可以正确的测出Rx的阻值，当开关S、S2闭合时，测出Rx两端的电压U0，当开关S、S1闭合时，电路总电阻没变，故电流没变，为
故待测电阻Rx的电阻
3．（2023·北京西城一模）小亮用“伏安法”测量额定电压为2.5V小灯泡正常发光时的电阻。
（1）实验过程中，电压表的示数如图甲所示，若使灯泡正常发光，他应使串联在电路中的滑动变阻器接入电路的电阻___________；（选填“增大”或“减小”）
（2）当小灯泡正常发光时，如图乙所示电流表的示数为___________A，则小灯泡的电阻为___________Ω（保留2位有效数字）。
【答案】 减小 0.3 8.3
【详解】（1）[1]电压表的示数如图甲所示，此时电压小于灯泡的额定电压，应当使小灯泡的电压增大，则要减小滑动变阻器两端电压。根据串联分压的特点，应使串联在电路中的滑动变阻器接入电路的电阻减小。
（2）[2]由图乙可知，电流表使用量程为“0~0.6A”，分度值为0.02A，因此读数为0.3A。
[3]根据欧姆定律可得，小灯泡的电阻为
4．（2023·北京东城一模）小东用图甲所示的电路测量额定电压为的小灯泡正常发光时的电阻。
（1）如图甲所示，闭合开关前，应将滑动变阻器的滑片移动至______（选填“A”或“B”）端；
（2）闭合开关后，移动滑动变阻器的滑片，当电压表示数为时，电流表的示数如图乙所示，此时通过小灯泡的电流为______，该小灯泡正常发光时的电阻为______（结果保留1位小数）。
【答案】 B 0.3 8.3
【详解】（1）[1]如图甲所示，为了保护电路，闭合开关前，应将滑动变阻器的滑片移动至阻值最大的B端。
（2）[2]由图甲得，电流表测量灯泡电流，电流表的量程选择0~0.6A，分度值为0.02A，示数为0.3A，即此时通过小灯泡的电流为0.3A。
[3]由欧姆定律得，该小灯泡正常发光时的电阻
5．（2023·北京丰台一模）小英按图甲所示的电路图连接实验电路，测量电阻Rx的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为_________V，电流表的示数为_________A，待测电阻Rx的阻值为_________Ω。
【答案】 2 0.5 4
【详解】[1]由图乙可知电压表选用的是0~3V量程，指针刚好指在2V刻线位置，因此电压为2V。
[2]由图丙可知，电流表选用的是0~0.6A量程，指针刚好指在0.4和0.6中间，因此示数为0.5A。
[3]已知Rx的电压和电流，可求得Rx的电阻为
6．（2023·北京石景山一模）某同学测量额定电压为2.5V的灯泡L正常发光时的电阻，电源电压保持不变。

（1）请用笔画线代替导线，将图甲所示的实物图连接完整______；
（2）正确连接电路后，将滑动变阻器的滑片P移至阻值最大处，闭合开关S，观察到灯泡L不亮，无论怎样移动滑片P，电压表的示数始终接近于电源电压，电流表无示数，则电路出现的故障可能是灯泡L______（选填“短路”或“断路”）；
（3）排除故障后，再次闭合开关S，发现灯泡L发光较暗，要使其正常发光，应进行的操作是：______；
（4）正确完成上述操作后，电流表的示数如图乙所示，则灯泡L正常发光时的电阻约为______Ω。（结果保留一位小数）
【答案】 断路 向B端移动滑动变阻器的滑片P，直到电压表的示数是2.5V 8.3
【详解】（1）[1]滑动变阻器按“一上一下”的原则串联在电路中，如图所示：

（2）[2]灯泡不亮，电流表无示数，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，与电压表并联的小灯泡断路了。
（3）[3]排除故障后，再次闭合开关S，发现灯泡L发光较暗，说明灯泡两端的电压小于灯泡的额定电压2.5V，应增大灯泡两端的电压，根据串联电路电压的规律，应减小滑动变阻器两端的电压，由分压原理可知，应减小滑动变阻器连入电路中的电阻大小，故滑片向B端移动，直到电压表示数为灯泡的额定电压2.5V。
（4）[4]由图甲可知电流表的量程是0~0.6A，由图乙可知，分度值为0.02A，示数为0.3A，灯泡L正常发光时的电阻
7．（2023·北京大兴一模）小明和小红用如图甲所示的电路测量小灯泡的电阻，所用小灯泡的额定电压为2.5V。
（1）连接好电路后，闭合开关前，应将滑动变阻器的滑片P滑至_____端（选填“A”或“B”）；
（2）闭合开关，调节滑动变阻器，小明记录了测量的部分数据如下表所示。当小灯泡两端电压为2.5V时，电流表的示数如图乙所示，则此时通过灯丝的电流为______A，此时小灯泡的电阻值为______Ω；
（3）小红想用图甲所示的电路继续探究电流与电压的关系，小明认为不可行。请你分析小明认为不可行的理由是______。
【答案】 A 0.3 8.3 灯泡的电阻是变化的，实验中无法控制电阻不变
【详解】（1）[1]为保护电路，滑动变阻器在开关闭合前应调至阻值最大处，题中使用的是B下接线柱，所以滑片应调至A端。
（2）[2][3]图乙中电流表使用的是小量程，分度值为0.02A，读数为0.3A；此时灯泡的电阻为
（3）[4]探究电流与电压关系的实验中，需要控制电阻不变，而灯泡电阻受温度的影响，实验中会发生改变，所以小红的想法不可行。
8．（2023·北京平谷一模）在实验课上，小辉同学用“伏安法”测量小灯泡正常发光时的电阻，他连接了如图甲所示的电路，其中选用的小灯泡上标有“2.5V”字样。
（1）闭合开关进行实验，移动滑动变阻器滑片P的过程中，他应注视________（选填“电压表示数”“电流表示数”或“滑动变阻器”），当停止移动滑片P 时，他发现电表指针左右摆动，再观察小灯泡也忽明忽暗，其原因可能是________(选填字母符号)：
A．滑动变阻器接触不良 B．小灯泡短路
（2）排除故障后继续实验，当电压表示数为2.5V时，电流表的示数如图乙所示，此时通过小灯泡的电流为______A，则小灯泡正常发光时的电阻为_____Ω(计算结果保留一位小数)。
【答案】 电压表示数 A 0.3 8.3
【详解】（1）[1][2]“伏安法”测量小灯泡正常发光时的电阻时，移动滑动变阻器的滑片P，要让小灯泡在额定电压下工作，所以眼睛要注视电压表的示数，电表指针左右摆动，再观察小灯泡也忽明忽暗，其原因可能是滑动变阻器接触不良，不可能是灯泡短路，如果灯泡短路，灯泡不会发光，故A符合题意，B不符合题意。
故选A。
（2）[3][4]由乙图可知，电流表选用0~0.6A的量程，分度值为0.02A，则电流表的读数为0.3A，通过小灯泡的电流是0.3A，则小灯泡正常发光时的电阻为
9．（2023·北京门头沟一模）图甲是小刚测电阻的电路图，他进行了下列操作，请按要求完成下列问题：

（1）闭合开关前， 滑片P应置于滑动变阻器的最______端（选填“右”或“左”）；
（2）用完好的器材按图甲正确连接好电路，试触时，发现电流表的指针偏转角很小，移动滑动变阻器的滑片时，指针偏转角度仍然较小，产生该现象的原因可能是： ________；
（3）电路调试完成后，某次实验中电压表和电流表示数如图乙和丙所示，则电压表的读数是______V，该电阻的阻值R =______Ω。
【答案】 右 电流表选择的量程太大 2.4 8
【详解】（1）[1]闭合开关前，滑动变阻器的滑片P应置于最右端，即阻值最大处，目的是保护电路;
（2）[2]小刚同学用完好的器材按图甲正确连接好电路，“试触” 时，发现电流表的指针偏转很小；移动滑动变阻器的滑片，发现指针偏转仍然较小，产生该现象的原因可能是电流表量程选大了；
（3）[3][4]某次实验中电压表和电流表示数如图乙和丙所示，电压表选用小量程，分度值为0.1V，被测电阻两端的电压为2.4V；电流表选用小量程，分度值为0.02A，电流为0.3A，由欧姆定律得，该电阻的阻值为
10．（2023·北京顺义一模）利用“伏安法”测量未知电阻的阻值。
（1）选择了满足实验要求的器材，连接的实验电路如图甲所示，开关S闭合前，滑动变阻器滑片P应置于________（选填“A”或“B”）端；
（2）闭合开关S，移动滑片至适当位置，电流表的示数为0.2A，电压表的示数如图乙所示，则两端的电压为________V，电阻的阻值为________Ω。
【答案】 A 2 10
【详解】（1）[1]为了保护电路，开关S闭合前，滑动变阻器滑片P应置于阻值最大处，即A端。
（2）[2][3]由图乙可知，电压表的量程是0~3V，分度值是0.1V，电压表的示数是2V。电阻的阻值为
11．（2023·北京延庆一模）小岩利用“伏安法”测量未知电阻Rx的阻值。
（1）小岩选择了满足实验要求的实验器材，连接的实验电路如图所示，请你添加一条导线将实验电路补充完整；______
（2）电路连接正确后，闭合开关S，滑动变阻器滑片滑动到某位置时，电压表的示数如图甲所示，电流表的示数如图乙所示，则电压表的示数为______V，电流表的示数为______A ，电阻的阻值为______Ω。
【答案】 2.5 0.5 5
【详解】(1)[1]由图知，大部分用电器已经正确连接，只要取一条导线将电压表和待测电阻左端的两个接线柱连接即可。实物连接如下：
(2)[2]电压表选择的是0～3V量程，对应的分度值为0.1V，此时的示数为2.5V。
[3][4]电流表选择的是0～0.6A量程，对应的分度值为0.02A，此时的电流为0.5A；待测电阻阻值为
12．（2023·北京燕山二模）小英按图甲所示的电路图连接实验电路，测量电阻Rx的阻值。闭合开关S，调节滑动变阻器的滑片P后，观察到电压表和电流表的示数分别如图乙、丙所示，则电压表的示数为_________V，电流表的示数为_________A，待测电阻Rx的阻值为_________Ω。
【答案】 2 0.5 4
【详解】[1]由图乙可知电压表选用的是0~3V量程，指针刚好指在2V刻线位置，因此电压为2V。
[2]由图丙可知，电流表选用的是0~0.6A量程，指针刚好指在0.4和0.6中间，因此示数为0.5A。
[3]已知Rx的电压和电流，可求得Rx的电阻为
13．（2023·北京房山二模）小英按图所示的电路图连接实验电路，测量额定电压为2.5V的小灯泡L在不同电压下的电阻。闭合开关S，调节滑动变阻器，进行多次测量，测量的数据如下表所示。

请根据表中数据完成下列问题：
（1）小灯泡L正常发光时的电阻RL=______Ω；（结果保留一位小数）
（2）将与上述小灯泡L规格完全相同的两个小灯泡并联接入电路，如图甲所示。闭合开关，调节滑动变阻器，电压表的示数如图乙所示，则电流表的示数应为______A。

【答案】 8.9 0.44
【详解】（1）[1]由表中数据可知，当灯泡两端电压为2.5V时，通过灯泡的额定电流为0.28A，则小灯泡L正常发光时的电阻为
（2）[2]将与上述小灯泡L规格完全相同的两个小灯泡并联接入电路，图甲中，电压表的量程是0~3V，分度值是0.1V，电压表的示数是1.3V，由表中数据可知通过灯泡的电流是0.22A，两个灯泡完全相同，由并联电路电压的规律和欧姆定律可知通过另一个灯泡的电流是0.22A，通过电流表测量干路中的电流，电流表的示数
I=0.22A+0.22A=0.44A
14．（2023·北京朝阳二模）小阳利用图所示的电路测量定值电阻R的阻值。

（1）用笔画线代替导线，将图的电路连接完整；( )
（2）实验过程中，电压表、电流表的示数如图甲、乙所示，则电压表的示数为___________V，电流表的示数为___________A，电阻R的阻值为___________Ω。
【答案】 2
0.2 10
【详解】（1）[1]如图所示：

（2）[2]观察到电压表如图甲所示，电压表选用小量程，分度值为0.lV，电压的示数为2V。
[3]电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，电流的示数为0.2 A。
[4]由欧姆定律的电阻R的阻值为
Ω
15．（2023·北京昌平二模）小京现用图所示电路测量额定电压为2.5V的小灯泡的电阻。

（1）如图所示，闭合开关S前，应将滑动变阻器的滑片P移动至__________（选填“左”或“右”）端；
（2）闭合开关，调节滑动变阻器，进行多次测量，测量的数据如下表所示。则小灯泡L正常发光时的电阻为__________Ω。（结果保留一位小数）
【答案】 右 8.3
【详解】（1）[1]为了保护电路，闭合开关前，滑动变阻器的滑片要移到阻值最大处，即最右端。
（2）[2]由题意可知，小灯泡的额定电压为2.5V，此时流过小灯泡的电流为0.30A，则小灯泡正常发光时的电阻
I1/A
I2/A
Rx/Ω
0.2
①______
②______
电压U/V
0.9
1.3
1.7
2.1
2.5
电流I/A
0.18
0.22
0.24
0.26
0.28
小明的实验方案
小红的实验方案
实验电路图


部分实验步骤
①只闭合开关S和S2，调节滑动变阻器的滑片P，使电压表的示数U0为2V。
②保持滑动变阻器的滑片P位置不变，只闭合开关S和S1，记录电压表的示数U1（电路中各元件均完好）。
①只闭合开关S，调节滑动变阻器的滑片P，使电压表的示数U0为2V。
②保持滑动变阻器的滑片P位置不变，闭合开关S和S1，记录电压表的示数数U2（电路中各元件均完好）。
实验次数
小灯泡两端的电压U/V
通过灯丝的电流I/A
小灯泡的电阻R/Ω
1
2.2
0.28
7.9
2
2.5
3
2.8
0.32
8.8
电压U/V
0.9
1.3
1.7
2.1
2.5
电流I/A
0.18
0.22
0.24
0.26
0.28
U/V
1.3
1.6
1.9
2.5
I/A
0.22
0.24
0.26
0.30
