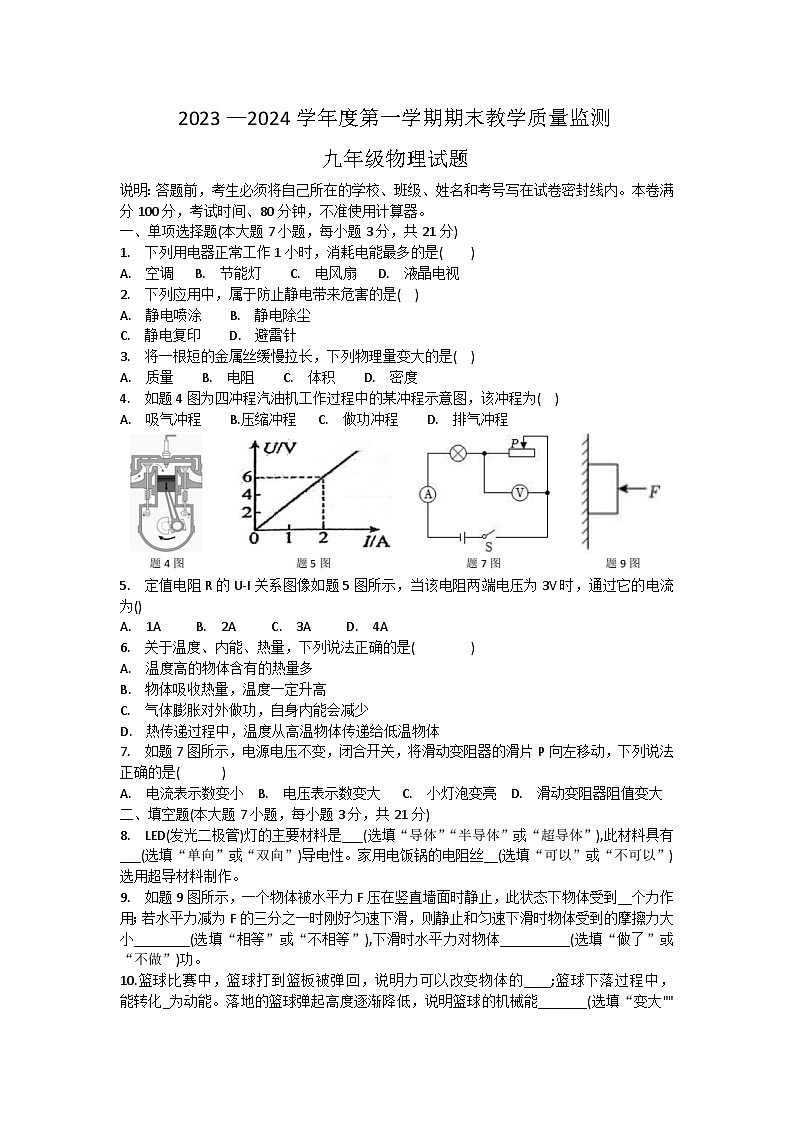

广东省惠州市惠阳区2023-2024学年九年级上学期期末物理试题

这是一份广东省惠州市惠阳区2023-2024学年九年级上学期期末物理试题，共11页。试卷主要包含了单项选择题，填空题，作图题，实验题，计算题，综合能力题等内容，欢迎下载使用。

说明：答题前，考生必须将自己所在的学校、班级、姓名和考号写在试卷密封线内。本卷满分100分，考试时间、80分钟，不准使用计算器。
一、单项选择题(本大题7小题，每小题3分，共21分)
1. 下列用电器正常工作1小时，消耗电能最多的是( )
A. 空调 B. 节能灯 C. 电风扇 D. 液晶电视
2. 下列应用中，属于防止静电带来危害的是( )
A. 静电喷涂 B. 静电除尘
C. 静电复印 D. 避雷针
3. 将一根短的金属丝缓慢拉长，下列物理量变大的是( )
A. 质量 B. 电阻 C. 体积 D. 密度
4. 如题4图为四冲程汽油机工作过程中的某冲程示意图，该冲程为( )
A. 吸气冲程 B.压缩冲程 C. 做功冲程 D. 排气冲程
5. 定值电阻R的U-I关系图像如题5图所示，当该电阻两端电压为3V时，通过它的电流为()
A. 1A B. 2A C. 3A D. 4A
6. 关于温度、内能、热量，下列说法正确的是( )
A. 温度高的物体含有的热量多
B. 物体吸收热量，温度一定升高
C. 气体膨胀对外做功，自身内能会减少
D. 热传递过程中，温度从高温物体传递给低温物体
7. 如题7图所示，电源电压不变，闭合开关，将滑动变阻器的滑片P向左移动，下列说法正确的是( )
A. 电流表示数变小 B. 电压表示数变大 C. 小灯泡变亮 D. 滑动变阻器阻值变大
二、填空题(本大题7小题，每小题3分，共21分)
8. LED(发光二极管)灯的主要材料是___(选填“导体”“半导体”或“超导体”),此材料具有___(选填“单向”或“双向”)导电性。家用电饭锅的电阻丝__(选填“可以”或“不可以”)选用超导材料制作。
9. 如题9图所示，一个物体被水平力F压在竖直墙面时静止，此状态下物体受到__个力作用；若水平力减为F的三分之一时刚好匀速下滑，则静止和匀速下滑时物体受到的摩擦力大小________(选填“相等”或“不相等”),下滑时水平力对物体__________(选填“做了”或“不做”)功。
10.篮球比赛中，篮球打到篮板被弹回，说明力可以改变物体的____;篮球下落过程中， 能转化_为动能。落地的篮球弹起高度逐渐降低，说明篮球的机械能_______(选填“变大""不变"或"变小”)。

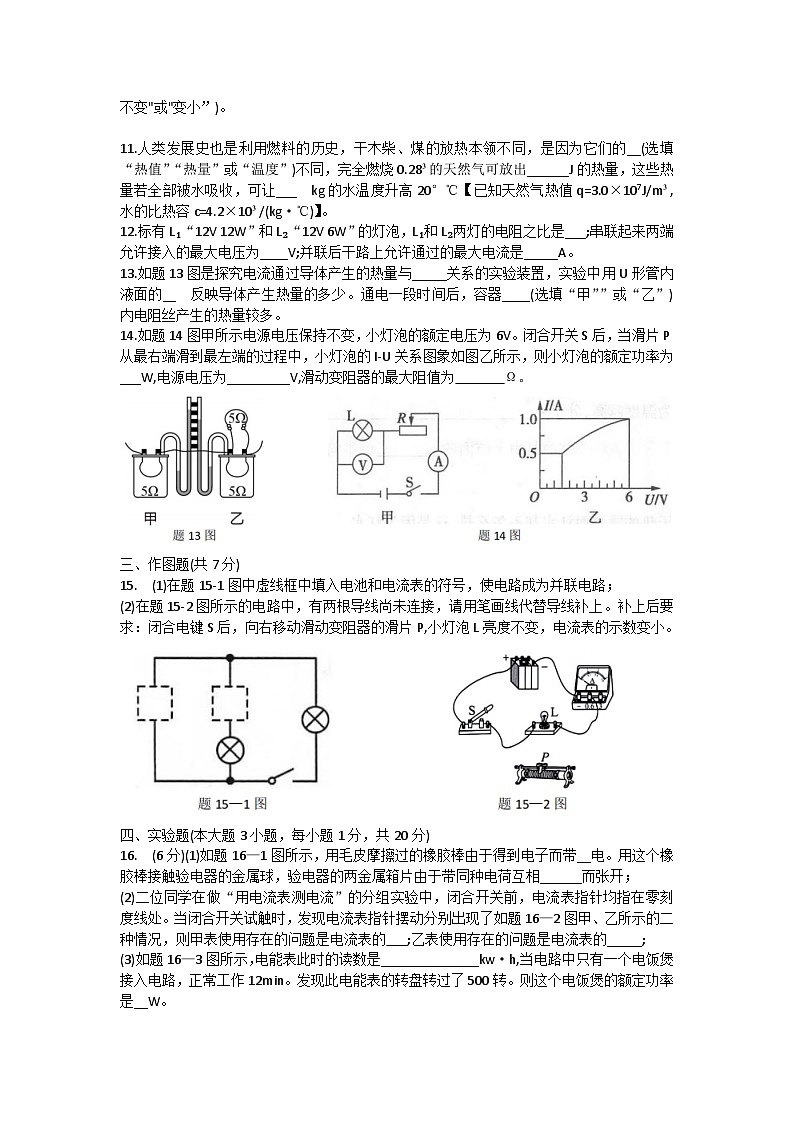

11.人类发展史也是利用燃料的历史，干木柴、煤的放热本领不同，是因为它们的__(选填“热值”“热量”或“温度”)不同，完全燃烧0.28³的天然气可放出______J的热量，这些热量若全部被水吸收，可让___ kg的水温度升高20°℃【已知天然气热值q=3.0×107J/m³,水的比热容c=4.2×10³/(kg·℃)】。
12.标有L₁“12V 12W”和L₂“12V 6W”的灯泡，L₁和L₂两灯的电阻之比是___;串联起来两端允许接入的最大电压为____V;并联后干路上允许通过的最大电流是_____A。
13.如题13图是探究电流通过导体产生的热量与_____关系的实验装置，实验中用U形管内液面的__ 反映导体产生热量的多少。通电一段时间后，容器____(选填“甲””或“乙”)内电阻丝产生的热量较多。
14.如题14图甲所示电源电压保持不变，小灯泡的额定电压为6V。闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I-U关系图象如图乙所示，则小灯泡的额定功率为___W,电源电压为_________V,滑动变阻器的最大阻值为 Ω。
三、作图题(共7分)
15. (1)在题15-1图中虚线框中填入电池和电流表的符号，使电路成为并联电路；
(2)在题15-2图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。补上后要求：闭合电键S后，向右移动滑动变阻器的滑片P,小灯泡L亮度不变，电流表的示数变小。
四、实验题(本大题3小题，每小题1分，共20分)

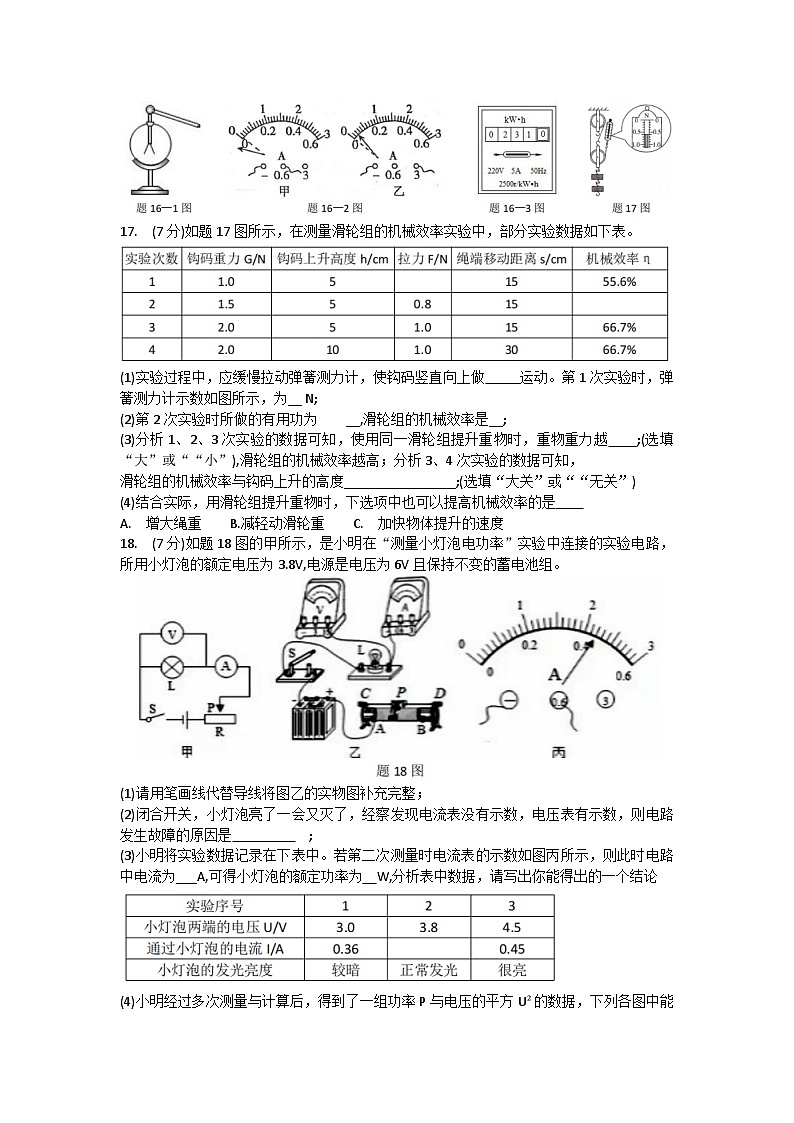

16. (6分)(1)如题16—1图所示，用毛皮摩擦过的橡胶棒由于得到电子而带__电。用这个橡胶棒接触验电器的金属球，验电器的两金属箱片由于带同种电荷互相______而张开；
(2)二位同学在做“用电流表测电流”的分组实验中，闭合开关前，电流表指针均指在零刻度线处。当闭合开关试触时，发现电流表指针摆动分别出现了如题16—2图甲、乙所示的二种情况，则甲表使用存在的问题是电流表的 ;乙表使用存在的问题是电流表的_____;
(3)如题16—3图所示，电能表此时的读数是______________kw·h,当电路中只有一个电饭煲接入电路，正常工作12min。发现此电能表的转盘转过了500转。则这个电饭煲的额定功率是__W。
17. (7分)如题17图所示，在测量滑轮组的机械效率实验中，部分实验数据如下表。
(1)实验过程中，应缓慢拉动弹簧测力计，使钩码竖直向上做 运动。第1次实验时，弹簧测力计示数如图所示，为__ N;
(2)第2次实验时所做的有用功为 __,滑轮组的机械效率是__;
(3)分析1、2、3次实验的数据可知，使用同一滑轮组提升重物时，重物重力越 ;(选填“大”或““小”),滑轮组的机械效率越高；分析3、4次实验的数据可知，
滑轮组的机械效率与钩码上升的高度________________;(选填“大关”或““无关”)
(4)结合实际，用滑轮组提升重物时，下选项中也可以提高机械效率的是
A. 增大绳重 B.减轻动滑轮重 C. 加快物体提升的速度
18. (7分)如题18图的甲所示，是小明在“测量小灯泡电功率”实验中连接的实验电路，所用小灯泡的额定电压为3.8V,电源是电压为6V且保持不变的蓄电池组。
(1)请用笔画线代替导线将图乙的实物图补充完整；
(2)闭合开关，小灯泡亮了一会又灭了，经察发现电流表没有示数，电压表有示数，则电路发生故障的原因是 ;
(3)小明将实验数据记录在下表中。若第二次测量时电流表的示数如图丙所示，则此时电路中电流为___A,可得小灯泡的额定功率为 W,分析表中数据，请写出你能得出的一个结论
(4)小明经过多次测量与计算后，得到了一组功率P与电压的平方U²的数据，下列各图中能正确表示P与U²的关系的是 (设灯丝电阻不变)
(5)小明做完序号三的实验过后，忙着分析数据，忘记了切断开关，让小灯泡一直发光， 半个小时后，小明用手摸了一下小灯泡，发现小灯泡的表面有些热，那么,这半个小时小灯泡产生的热量是__
五、计算题(本大题2小题，共13分)
19. (7分)如题19图所示， 一辆电动汽车停放在水平地面上，满载时整车质量为1.5 t,轮胎与地面的总接触面积为600cm²。在某段平直路面上，该车满载时90s内匀速行驶了1.8km,电动汽车受到的阻力为2500N,求：
(1)汽车行驶的速度；
(2)汽车发动机功率；
(3)汽车静止时对水平地面的压强。(g取10N/kg)
20.(6分)如题20图所示，电源电压保持不变，R₁=R₂=R₃=20Ω,当S₁、S₂都断开，电流表示数是0.3 A,求：
(1)电源电压；
(2)S₁,S₂都闭合时，电流表示数。
六、综合能力题(本大题3小题，共18分)
21.(6分)如题21图甲所示，小明在做“比较两个灯泡的亮暗”的实验时，将A、B两个阻值不等的白炽灯泡，分别串联和并联在电路中。
(1)将两个灯泡串联在电路中，目的是控制电路中的___不变，比较灯泡的亮暗与__的关系，此探究过程应用了_____________法(选填“控制变量”或“转换”);
(2)闭合开关前，应将滑动变阻器的滑片P置于___端；
(3)串联时，灯泡B两端的电压如图乙所示，为_________V;
(4)将两个灯泡并联在电路中时，小明在下表格中记录的电流值有错误，请你帮他指出来：
22. (6分)为探究物体的动能跟哪些因素有关，利用斜槽、钢球、木块等器材在同一水平面上进行探究活动。钢球从高为h的斜槽上滚下，在水平面上运动，运动的钢球碰上木块后，能将木块撞出一段距离s,如题22图甲所示。
(1)在钢球从斜槽滚下的过程中，钢球的重力势能转化为___;
(2)实验中探究的“物体的动能”是指___(选填字母);
A. 钢球在斜面上的动能
B. 钢球撞击木块时的动能
C. 木块被撞击后的动能
(3)若水平面是光滑的， (选填“能”或“不能”)达到探究目的；
(4)实验过程中，发现木块移动的距离较短而不易进行观察和比较。对此请你写出一条改进措施：
(5)若将小球从另一光滑斜槽轨道(OAB)O点自由滚下(图乙),依次经过A、B两点到达C点(忽略空气阻力),
设A、B两点的机械能分别为EA和EB则EA EB(选填“>”“=”或“<”)。当小球从B点做斜抛运动到达最高点C时，假设小球所受的外力全部消失，则小球将
A. 沿a轨迹运动
B. 沿b轨迹运动
C. 沿c轨迹运动
D. 保持静止
23. (6分)【2023·广州中考】把一个某种类型的电阻R接在电压恒为12V的电源两端，通电后，同时记录R的温度一时间图线、流过R的电流一时间图线如题23图所示。
(1)电阻R通电后温度发生变化，这主要是由于电流的______效应引起的；
(2)根据图线，R的温度为50℃时，流过R的电流为___________A;
(3)求在30s时R的阻值为__Ω、电功率____________w;
(4)30s～40s,R产生的热量为Q1;90s～100 s,R产生的热量为Q₂,Q1___Q2,写出判断依据：
