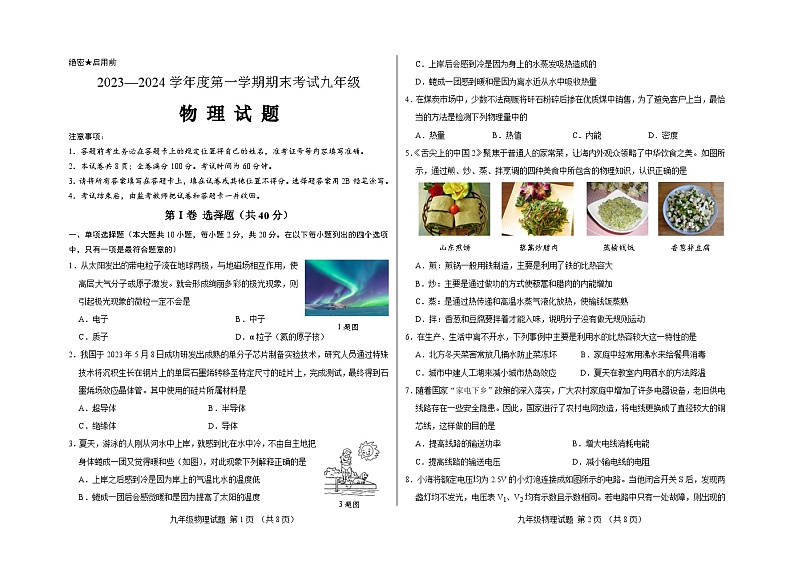

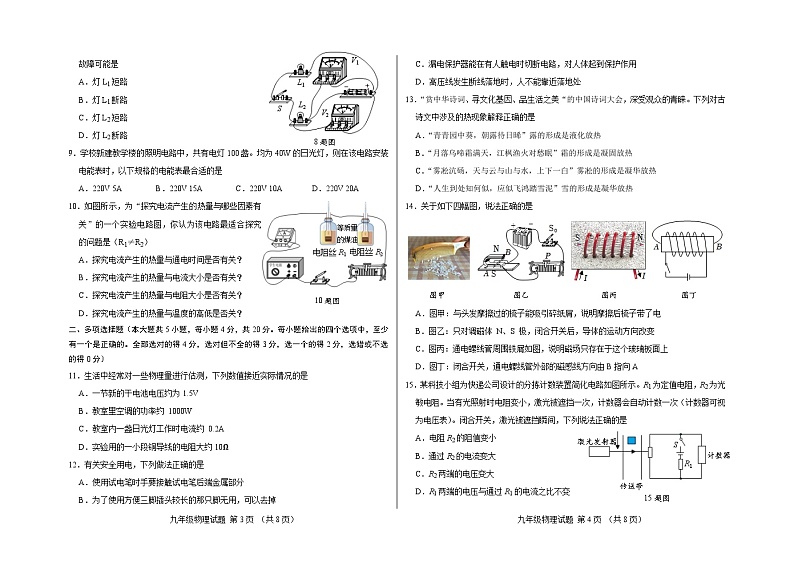

山东省济南市2023—2024学年上学期九年级物理期末考试1

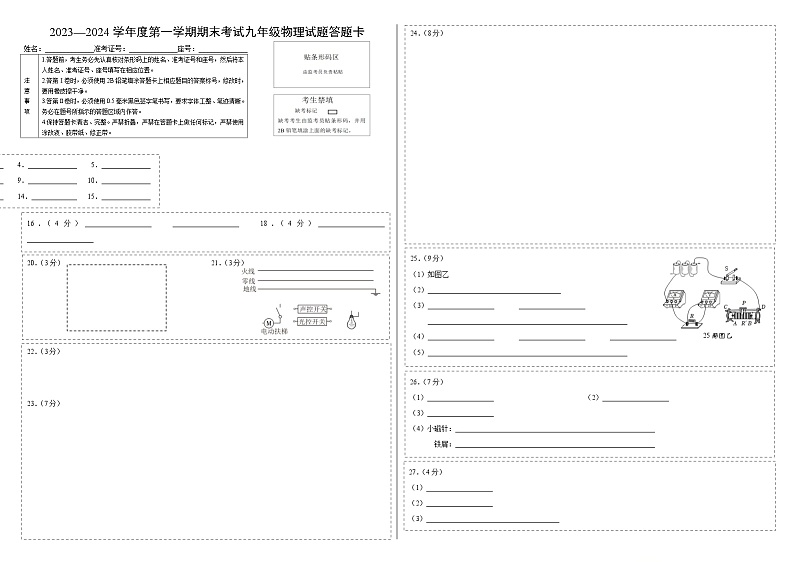

这是一份山东省济南市2023—2024学年上学期九年级物理期末考试1，文件包含济南市20232024学年度第一学期物理期末考试1docx、济南市20232024学年度第一学期物理期末考试1答案docx、济南市20232024学年度第一学期物理期末考试1答题卡docx等3份试卷配套教学资源，其中试卷共8页， 欢迎下载使用。

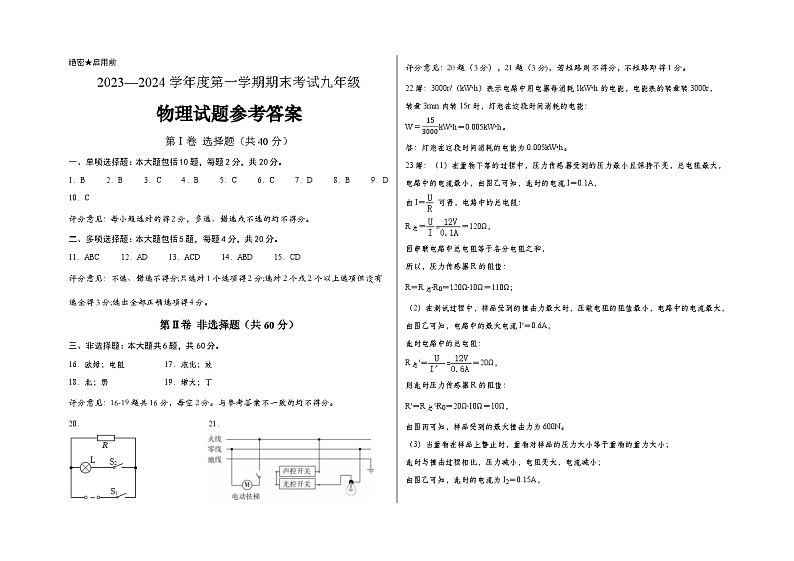

物理试题参考答案
第Ⅰ卷 选择题（共40分）
一、单项选择题：本大题包括10题，每题2分，共20分。
1．B 2．B 3．C 4．B 5．C 6．C 7．D 8．B 9．D 10．C
评分意见：每小题选对的得2分，多选、错选或不选的均不得分。
二、多项选择题：本大题包括5题，每题4分，共20分。
11．ABC 12．AD 13．ACD 14．ABD 15．CD
评分意见：不选、错选不得分;只选对1个选项得2分;选对2个或2个以上选项但没有
选全得3分;选出全部正确选项得4分。
第Ⅱ卷 非选择题（共60分）
三、非选择题：本大题共6题，共60分。
16．欧姆；电阻 17．液化；放
18．北；弱 19．增大；丁
评分意见：16-19题共16分，每空2分。与参考答案不一致的均不得分。
20． 21．

评分意见：20题（3分），21题（3分)，若短路则不得分，不短路即得1分。
22.解：3000r/（kW•h）表示电路中用电器每消耗1kW•h的电能，电能表的转盘转3000r，
转盘3min内转15r时，灯泡在这段时间消耗的电能：
W=153000kW•h＝0.005kW•h。
答：灯泡在这段时间消耗的电能为0.005kW•h。
23.解：（1）在重物下落的过程中，压力传感器受到的压力最小且保持不变，总电阻最大，电路中的电流最小，由图乙可知，此时的电流I＝0.1A，
由I＝ 可得，电路中的总电阻：
R总＝＝120Ω，
因串联电路中总电阻等于各分电阻之和，
所以，压力传感器R的阻值：
R＝R总﹣R0＝120Ω﹣10Ω＝110Ω；
（2）在测试过程中，样品受到的撞击力最大时，压敏电阻的阻值最小，电路中的电流最大，
由图乙可知，电路中的最大电流I′＝0.6A，
此时电路中的总电阻：
R总′＝＝20Ω，
则此时压力传感器R的阻值：
R′＝R总′﹣R0＝20Ω﹣10Ω＝10Ω，
由图丙可知，样品受到的最大撞击力为600N。
（3）当重物在样品上静止时，重物对样品的压力大小等于重物的重力大小；
此时与撞击过程相比，压力减小，电阻变大，电流减小；
由图乙可知，此时的电流为I2＝0.15A，
根据欧姆定律，此时电路的总电阻R总″＝＝＝80Ω，
根据串联电路电阻的规律可得，此时压力传感器的电阻：
R″＝R总″﹣R0＝80Ω﹣10Ω＝70Ω，
由丙图可知，此时的压力F′＝200N，所以物体的重力为200N。
答：（1）在重物下落的过程中，压力传感器的电阻是110Ω；
（2）在撞击过程中，样品受到的最大撞击力是600N；
（3）该重物的重力为200N。
24.解：（1）水吸收的热量：Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×2.5kg×（100℃﹣20℃）＝8.4×105J；
（2）当S1闭合、S2自动断开时，饮水机处于保温状态，由图可知，只有R1工作，
由P＝UI可知，此时通过R1的电流：I1=P保U=440W220V=2A；
（3）由I=UR可知，R1的阻值：R1=UI1=220V2A=110Ω；
（4）当S1、S2均闭合时，饮水机处于加热状态，由图可知，R1、R2并联，
加热状态工作100s，电流通过R2产生的热量：Q2＝W2=U2R2t=(220V)244Ω×100s＝1.1×105J。
答：（1）将2.5kg的水从20℃加热至100℃，水吸收的热量是8.4×105J；
（2）保温状态时，通过R1电流是2A；
（3）电热丝R1的阻值是110Ω；
（4）加热状态工作100s，电流通过R2产生的热量是1.1×105J。
评分意见：（1）计算过程需出现公式，直接计算扣分，不重复扣分。
（2）计算过程中相同的物理量需角标区分，不区分扣分，不重复扣分。
（3）不统一单位，扣分，不重复扣分。
（4）计算结果某一步出现错误，其余不错，只扣该步分，不重复扣分。
25.（1）如右图（1分）
（2）电压表正负接线柱接反了（1分）
（3） 断开（1分）；
B（1分）；
电流与电压成正比（1分）
（4）电阻断路（1分）；
至少（1分）；
1.5（1分）
（5）小灯泡的电阻不是定值，其阻值随温度的升高而增大（1分）
26.（1）北（1分）；
（2）AC（1分）；
（3）①（1分）；
（4）小磁针：可以确定磁场的方向（2分）；铁屑：可以更全面、细致的显示磁场的形状（2分）
27.（1）ABD（1分）
（2）BD（1分）
（3）移去酒精灯，停止加热（2分）
