江苏省苏州市2024年九年级下学期物理作业反馈试卷含答案

这是一份江苏省苏州市2024年九年级下学期物理作业反馈试卷含答案，共14页。试卷主要包含了单选题，填空题，作图题，计算题，综合题，实验题等内容，欢迎下载使用。

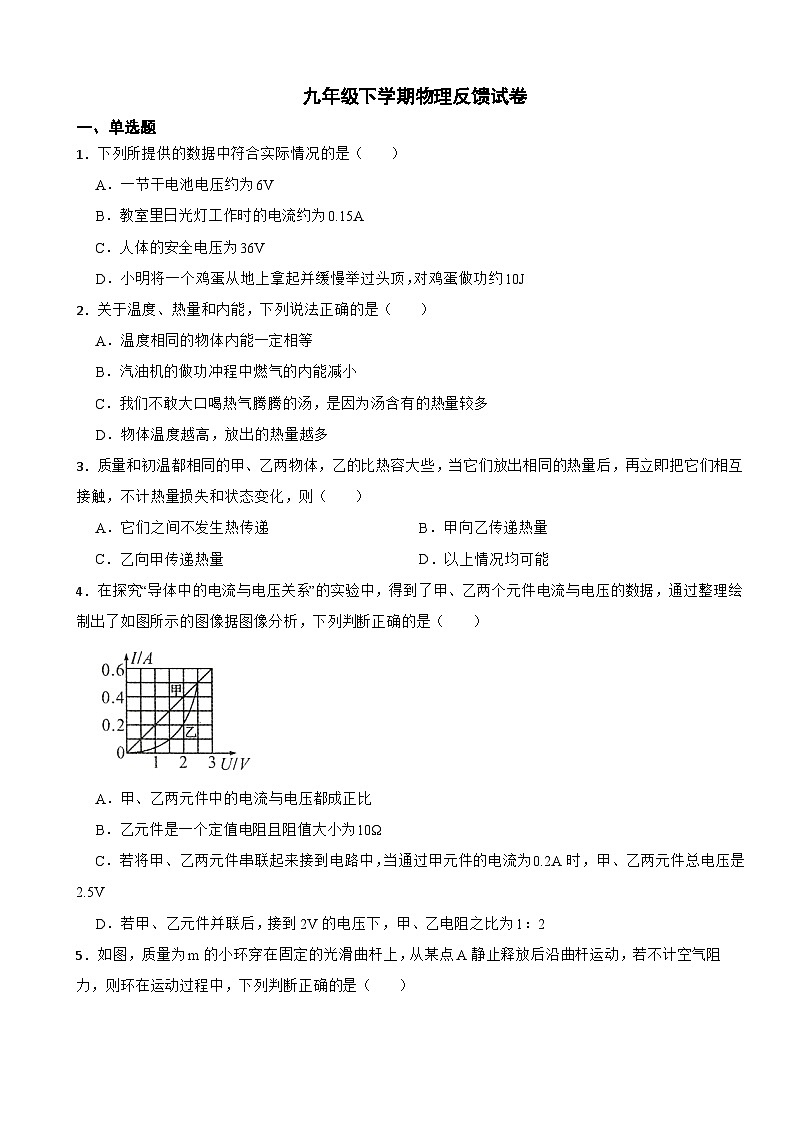

1．下列所提供的数据中符合实际情况的是（ ）
A．一节干电池电压约为6V
B．教室里日光灯工作时的电流约为0.15A
C．人体的安全电压为36V
D．小明将一个鸡蛋从地上拿起并缓慢举过头顶，对鸡蛋做功约10J
2．关于温度、热量和内能，下列说法正确的是（ ）
A．温度相同的物体内能一定相等
B．汽油机的做功冲程中燃气的内能减小
C．我们不敢大口喝热气腾腾的汤，是因为汤含有的热量较多
D．物体温度越高，放出的热量越多
3．质量和初温都相同的甲、乙两物体，乙的比热容大些，当它们放出相同的热量后，再立即把它们相互接触，不计热量损失和状态变化，则（ ）
A．它们之间不发生热传递B．甲向乙传递热量
C．乙向甲传递热量D．以上情况均可能
4．在探究“导体中的电流与电压关系”的实验中，得到了甲、乙两个元件电流与电压的数据，通过整理绘制出了如图所示的图像据图像分析，下列判断正确的是（ ）
A．甲、乙两元件中的电流与电压都成正比
B．乙元件是一个定值电阻且阻值大小为10Ω
C．若将甲、乙两元件串联起来接到电路中，当通过甲元件的电流为0.2A时，甲、乙两元件总电压是2.5V
D．若甲、乙元件并联后，接到2V的电压下，甲、乙电阻之比为1：2

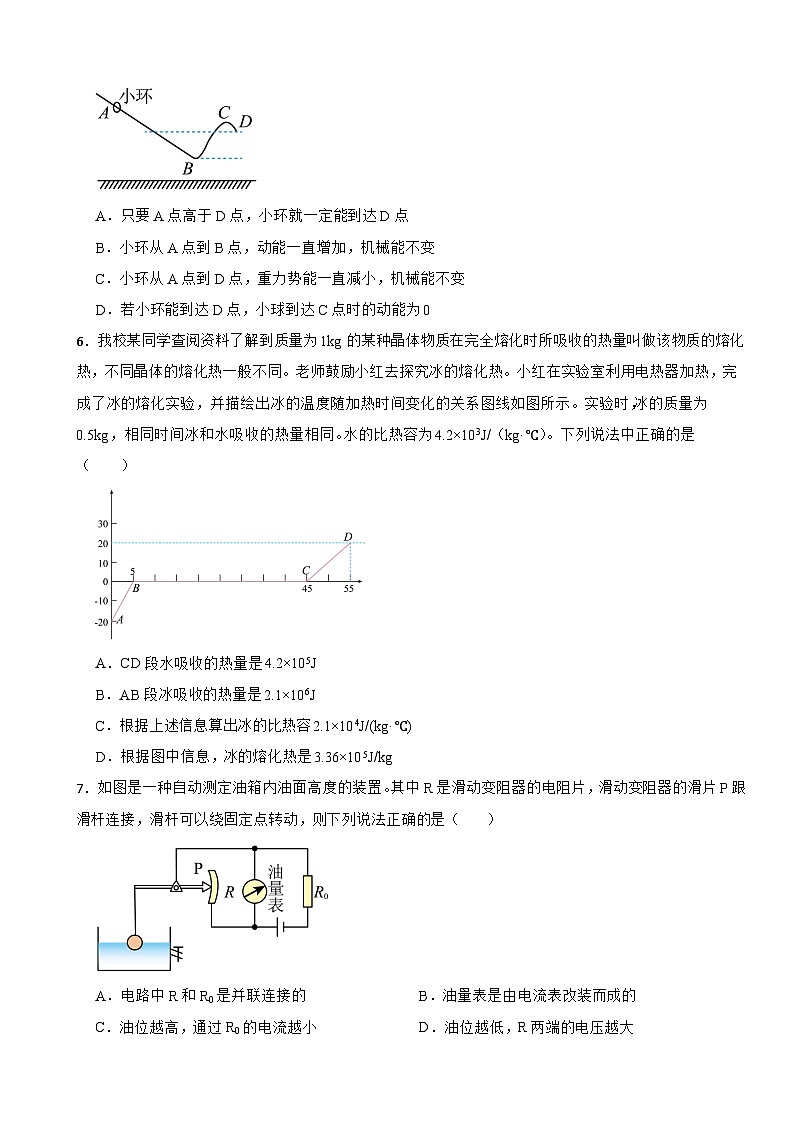

5．如图，质量为m的小环穿在固定的光滑曲杆上，从某点A静止释放后沿曲杆运动，若不计空气阻力，则环在运动过程中，下列判断正确的是（ ）
A．只要A点高于D点，小环就一定能到达D点
B．小环从A点到B点，动能一直增加，机械能不变
C．小环从A点到D点，重力势能一直减小，机械能不变
D．若小环能到达D点，小球到达C点时的动能为0
6．我校某同学查阅资料了解到质量为1kg的某种晶体物质在完全熔化时所吸收的热量叫做该物质的熔化热，不同晶体的熔化热一般不同。老师鼓励小红去探究冰的熔化热。小红在实验室利用电热器加热，完成了冰的熔化实验，并描绘出冰的温度随加热时间变化的关系图线如图所示。实验时，冰的质量为0.5kg，相同时间冰和水吸收的热量相同。水的比热容为4.2×103J/（kg·℃）。下列说法中正确的是（ ）
A．CD段水吸收的热量是4.2×105J
B．AB段冰吸收的热量是2.1×106J
C．根据上述信息算出冰的比热容2.1×104J/(kg·℃)
D．根据图中信息，冰的熔化热是3.36×105J/kg
7．如图是一种自动测定油箱内油面高度的装置。其中R是滑动变阻器的电阻片，滑动变阻器的滑片P跟滑杆连接，滑杆可以绕固定点转动，则下列说法正确的是（ ）
A．电路中R和R0是并联连接的B．油量表是由电流表改装而成的
C．油位越高，通过R0的电流越小D．油位越低，R两端的电压越大

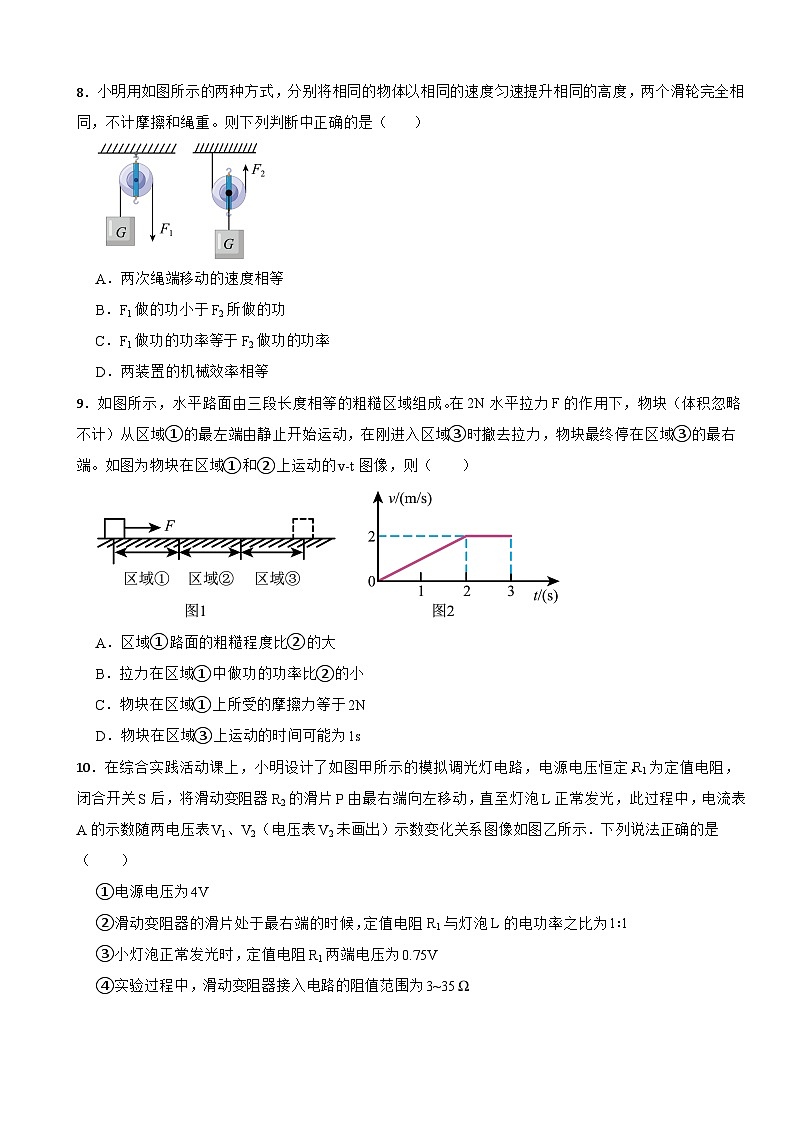

8．小明用如图所示的两种方式，分别将相同的物体以相同的速度匀速提升相同的高度，两个滑轮完全相同，不计摩擦和绳重。则下列判断中正确的是（ ）
A．两次绳端移动的速度相等
B．F1做的功小于F2所做的功
C．F1做功的功率等于F2做功的功率
D．两装置的机械效率相等
9．如图所示，水平路面由三段长度相等的粗糙区域组成。在2N水平拉力F的作用下，物块（体积忽略不计）从区域①的最左端由静止开始运动，在刚进入区域③时撤去拉力，物块最终停在区域③的最右端。如图为物块在区域①和②上运动的v-t图像，则（ ）
A．区域①路面的粗糙程度比②的大
B．拉力在区域①中做功的功率比②的小
C．物块在区域①上所受的摩擦力等于2N
D．物块在区域③上运动的时间可能为1s
10．在综合实践活动课上，小明设计了如图甲所示的模拟调光灯电路，电源电压恒定，R1为定值电阻，闭合开关S后，将滑动变阻器R2的滑片P由最右端向左移动，直至灯泡L正常发光，此过程中，电流表A的示数随两电压表V1、V2（电压表V2未画出）示数变化关系图像如图乙所示．下列说法正确的是（ ）
①电源电压为4V
②滑动变阻器的滑片处于最右端的时候，定值电阻R1与灯泡L的电功率之比为1∶1
③小灯泡正常发光时，定值电阻R1两端电压为0.75V
④实验过程中，滑动变阻器接入电路的阻值范围为3~35
A．只有①②B．只有②④C．只有②③④D．只有①②④
11．小明在“探究电流跟电阻关系”的实验中，已知电源电压保持4.5V不变，滑动变阻器上标有“30Ω 1A”，有5Ω、10Ω、20Ω的定值电阻各一只，实验前设置定值电阻两端的预设值为1.5V，阻值为5Ω、10Ω的电阻完成实验后，发现阻值20Ω电阻时实验无法继续，为了不让前两组数据失效，并顺利完成阻值20Ω电阻实验数据，下列可行的方案是（ ）
A．换一个电压值较大的电源
B．增大定值电阻两端的电压预设值
C．将阻值为10Ω的电阻串联在a、b之外的电路中
D．换一个最大阻值为35Ω的滑动变阻器
12．小勤在做“调节灯泡亮度”的电学实验时，电路如图所示．电源电压恒为4.5V，电压表量程“0～3V”，滑动变阻器规格“50Ω 1A”，灯泡L标有“2.5V 1.25W”字样（ 忽略灯丝电阻变化）．在不损坏电路元件的情况下，下列判断正确的是（ ）
​​
A．灯泡两端的最大电压是1.5V
B．该电路中电流的最大功率是1.25W
C．电路中电流变化的范围是0.3A～0.5A
D．滑动变阻器阻值变化的范围是2.5Ω～10Ω
二、填空题
13．如图所示，在空气压缩引火仪的玻璃筒底部放一小团干燥的棉花，快速压下活塞，可观察到棉花着火燃烧．此过程中活塞对筒内气体做功，这与四冲程汽油机的 冲程的能量转化相同．某台汽油机飞轮的转速为2400r/min，该汽油机每秒钟对外做 次功。图中乙所示是四冲程汽油机工作状态示意图，由图可以看出，此时它正处在 冲程。
14．如图所示已知斜面长为8m，斜面高为4m。小南同学用绳子沿斜面将重为800N的木箱由斜面底端匀速拉到顶端。拉力大小为600N，绳重不计。小兵对木箱做的有用功 J；斜面的机械效率为 ；斜面对物体施加的摩擦力为 N。
15．如图所示，甲为一个调光台灯，电位器是调节其亮度的装置；乙为电位器的内部结构示意图，a、b、c是它的三个接线柱，旋钮带动滑片转动。若顺时针旋转旋钮时灯泡发光变亮，则需将 （选填“a和b”、“a和c”或“b和c”）接线柱接入电路。现有电压为9V的电源，将一个标有“6V 0.5A”字样的小灯泡接入此电路中，为使小灯泡正常发光，需在此电路中 （选填“串联”或“并联”）一个阻值 Ω的电阻。
16．甲灯标有“6V 3W”的字样，乙灯标有“6V 6W”的字样（灯丝电阻不变），若将它们串联接入电路中，电源电压的最大值是 V；若将它们并联接入电路中，干路电流的最大值是 A，两灯中较亮的是 灯。
17．小华用电能表测量家中电热水器的热效率，他断开家中的其他用电器，仅让电热水器工作，40min把质量为40kg、初温为20℃的水加热到45℃，水吸收的热量是 J；此过程中标有“3000imp/（kW·h）”字样的电能表闪烁了4000次，则该热水器的效率为 。
18．LED灯具有节能、环保等特点，被称为第四代照明光源。额定电压为220V、额定功率9W的LED灯，它在相同照明效果下比传统白炽灯光源节能85%。该LED灯泡的额定电流是 A，这个LED灯与功率 W的白炽灯亮度相当。
19．如图是使用手机和自拍杆自拍时的示意图，自拍杆可以看作是一个 （选填“省力”或“费力”）杠杆（O为支点）。已知自拍杆长1m（质量忽略不计），手机对杆竖直向下的作用力F2 = 3N，图中L1 = 10cm，L2 = 80cm，则手垂直于杆的动力F1 = N。拍摄需要伸长自拍杆时，若保持F1的作用点、方向及支点位置不变，则F1大小将 （选填“变大”、“变小”或“不变”）。
20．在如图所示的电路中，电源电压保持不变．闭合开关S，电路正常工作。一段时间后，发现电表的示数发生了变化，已知电路中只有一处故障，且发生在电阻R1或R2上。若两个电表的示数都变大，发生的故障是 ；若一个电表示数变大，另一个电表示数为0，则发生故障的电阻是 。
21．如图所示，弹簧一端与木块相连，另一端固定在左侧的墙壁上，木块放在粗糙的水平木板上。木块位于A点时弹簧恰好为自然长度，用力压缩弹簧使木块到达B点；松手后，木块由位置B运动至位置C，在位置C时速度为零。则木块从位置B运动至位置C的过程中，弹簧的弹性势能的变化情况是 （减小/增大/先减小后增大/先增大后减小/不变）；木块的速度达到最大值的位置在 （A点/A点左侧/A点右侧）。
22．如图所示，电源电压保持不变，灯泡L标有“6V；3W”（灯泡电阻不变）。当开关S、S1、S2闭合，滑片P从b端滑到中点时，电压表示数 （选填“变大”、“变小”或“不变”），电流表示数 （选填“变大”、“变小”或“不变”）。当仅闭合开关S，滑片P从b端滑到某一位置时，变阻器的阻值减小6，电流表的示数变化了0.1A，灯泡恰好正常发光，此时电路的电流为 A，滑动变阻器的最大阻值是 。
三、作图题
23．试根据规定要求作图：工人在A点施加力F使塑料桶绕O点向上滚动，请画出F的力臂。
24．请在图中用笔画线代替绳子，将两个滑轮连成滑轮组，要求人力往下拉绳使重物升起．
25．在图中圆圈内填上合适的电表使两灯并联。
26．为方便夜间开锁，有人发明了“感应照孔门把手”，只有夜间且有人摸门把手时，锁孔旁的LED灯才亮．它利用感应开关S1（有人摸把手，S1闭合；无人摸把手，S1断开）以及光敏开关S2（白天，S2断开；夜间，S2闭合）控制电路，达到目的．请完成电路连接．
四、计算题
27．如图所示，塔式起重机的滑轮组将重为1.2×104N的重物10s内匀速吊起4m时，滑轮组的机械效率为80%。求：
（1）提升重物做的有用功；
（2）绳端的拉力；
（3）拉力的功率。
28．太阳能是21世纪重点发展的能源之一。太阳能汽车是利用太阳能电池将接收到的太阳能转化为电能，再利用电动机来驱动汽车的一种新型汽车。如图所示是一辆太阳能实验车，车上太阳能电池接受太阳能的面板的有效面积为S＝8m2，太阳光照射到电池板每1m2面积上辐射功率为P0＝1KW，在晴朗的天气，电池对着太阳时产生的电压为U＝120V，并对车上的电动机提供I＝10A的电流，试问：
（1）太阳能电池将太阳能转化为电能的效率是多少？
（2）如果这辆汽车的电动机将上述电能最终转化为机械能的效率为75%，当汽车在水平路面上匀速行驶时10min，受到的阻力为150N，则汽车的行驶速度是多大？
（3）这么多的电能如果由汽油完全燃烧释放获得，则需要燃烧多少千克汽油？（汽油热值近似取q汽油=5×107J/kg）
五、综合题
29．小丽设计了一个防踩踏模拟报警装置，工作原理如图甲所示：ABO为一水平杠杆，O为支点，OA∶OB=5∶1，当水平踏板所受压力增大，电压表示数达到6V时，报警器R0开始发出报警信号。已知电路中电源电压为8V，R0的阻值恒为15，压力传感器R固定放置，其阻值随所受压力F变化的关系如图乙所示，踏板、压杆和杠杆的质量均忽略不计。试问：
（1）当踏板空载时，闭合开关，电压表的示数为 V；
（2）当报警器开始报警时，踏板设定的最大压力值为 N；
（3）若电源电压略有降低，为保证报警器仍在踏板原设定的最大压力值时报警，则踏板触点B应向 （选填“左”或“右”）移动。
六、实验题
30．如图是研究“物体动能的大小与哪些因素有关”的实验装置，左边甲图中的质量均为m′，高度分别为h和2h，右边乙图中的高度均为2h，质量分别为m和2m。四幅图中相同的水平面上的木块均相同。
（1）该实验是通过 来反映物体动能大小的；
（2）分析比较甲中的两图可得出结论： ；
（3）图中四次实验中，木块在水平面上滑动时，受到的摩擦力 （选填“相等”或“不相等”），若m'
